1.课题概述

       机械臂作为工业自动化、智能机器人领域的核心执行机构，其轨迹跟踪精度、抗干扰能力与动态响应速度直接决定作业性能。传统PID控制在模型失配、外部扰动与参数摄动场景下易出现跟踪误差偏大、响应滞后等问题，而滑模变结构控制(SMC)凭借对系统不确定性与外部干扰的强鲁棒性、控制结构简洁易实现等优势，成为机械臂高精度控制的优选方案。指数趋近律作为滑模控制中优化趋近运动的核心方法，可有效解决传统滑模控制存在的抖振问题，同时保证系统状态快速趋近滑模面。

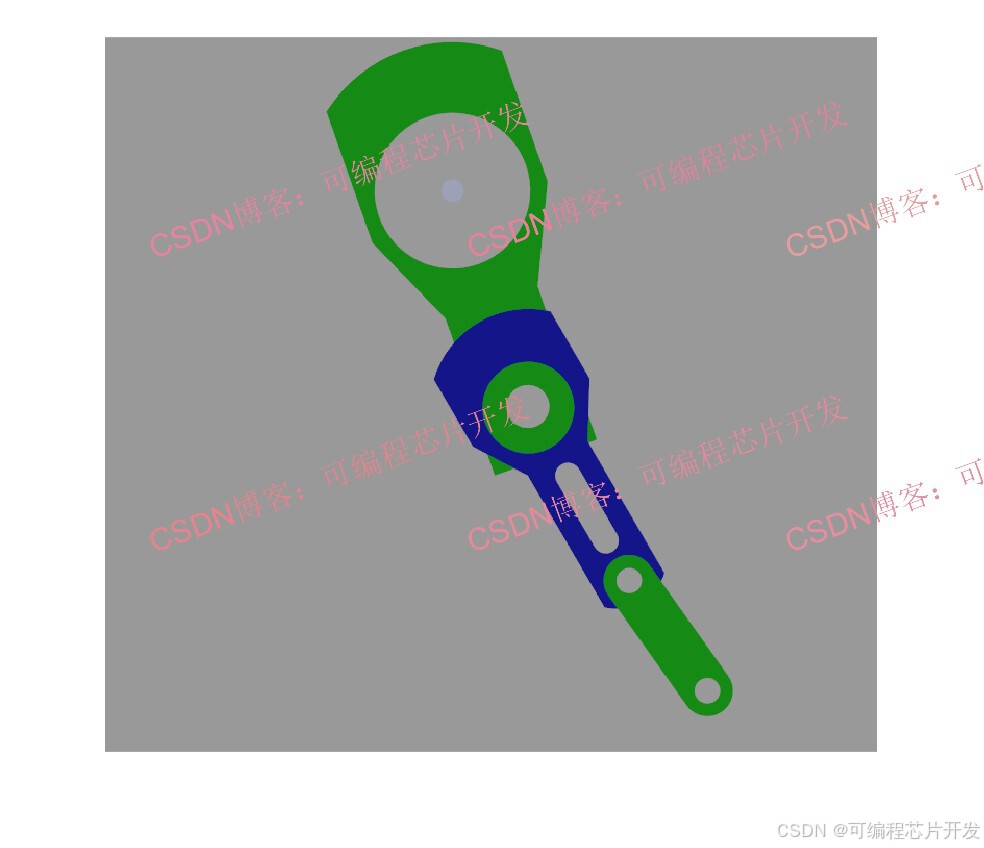

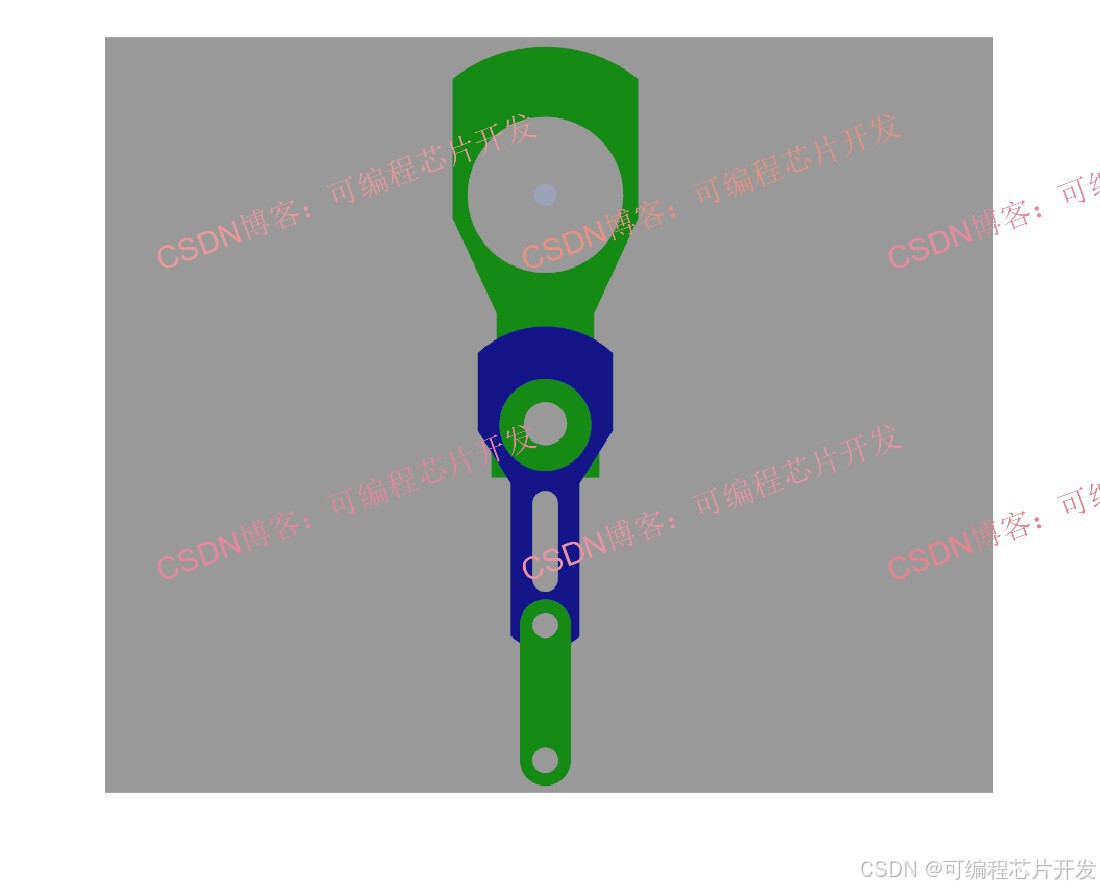

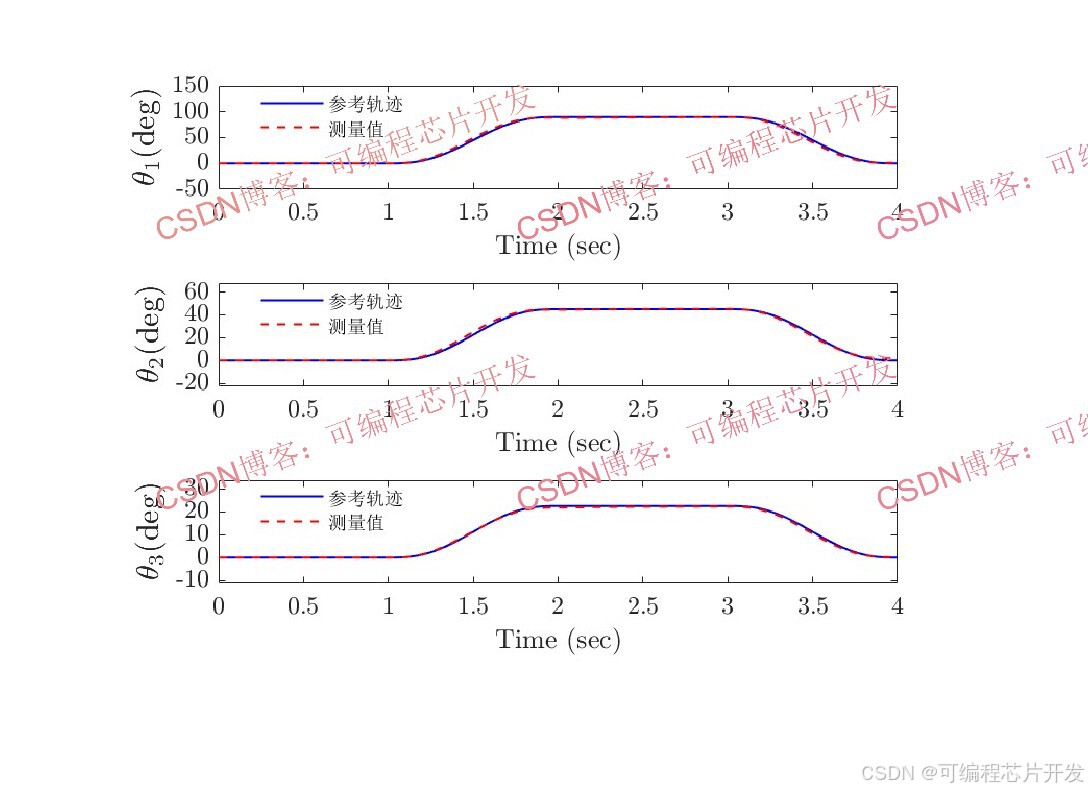

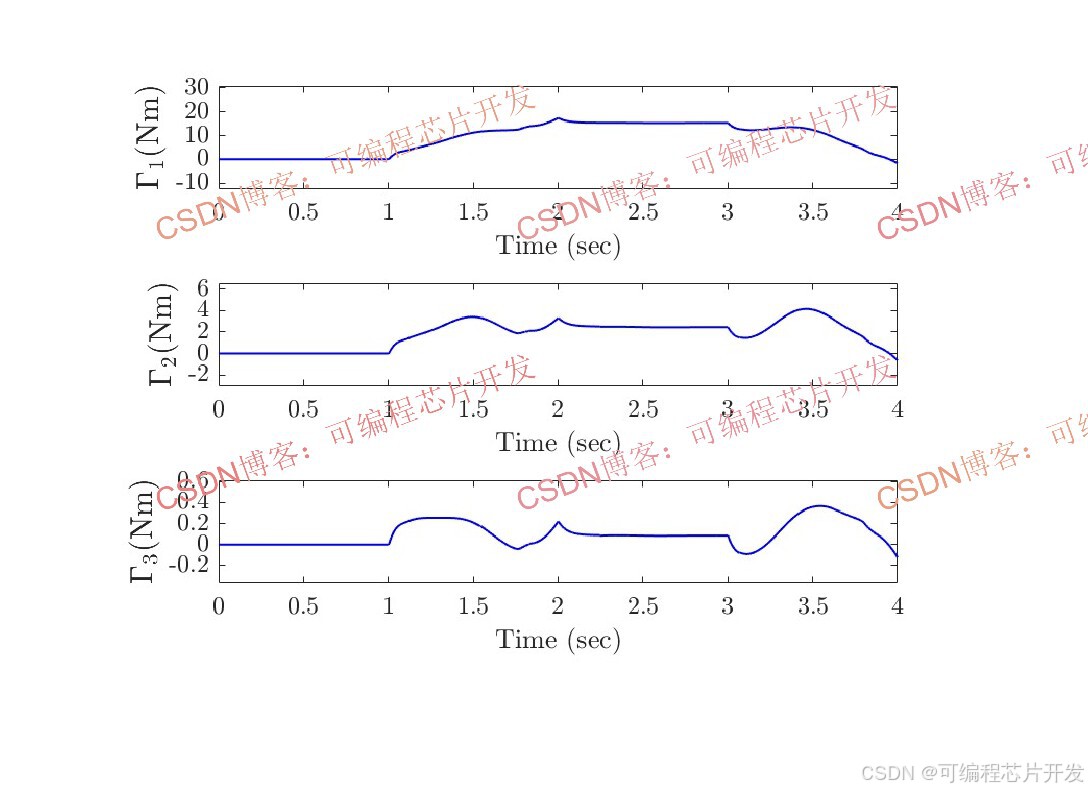

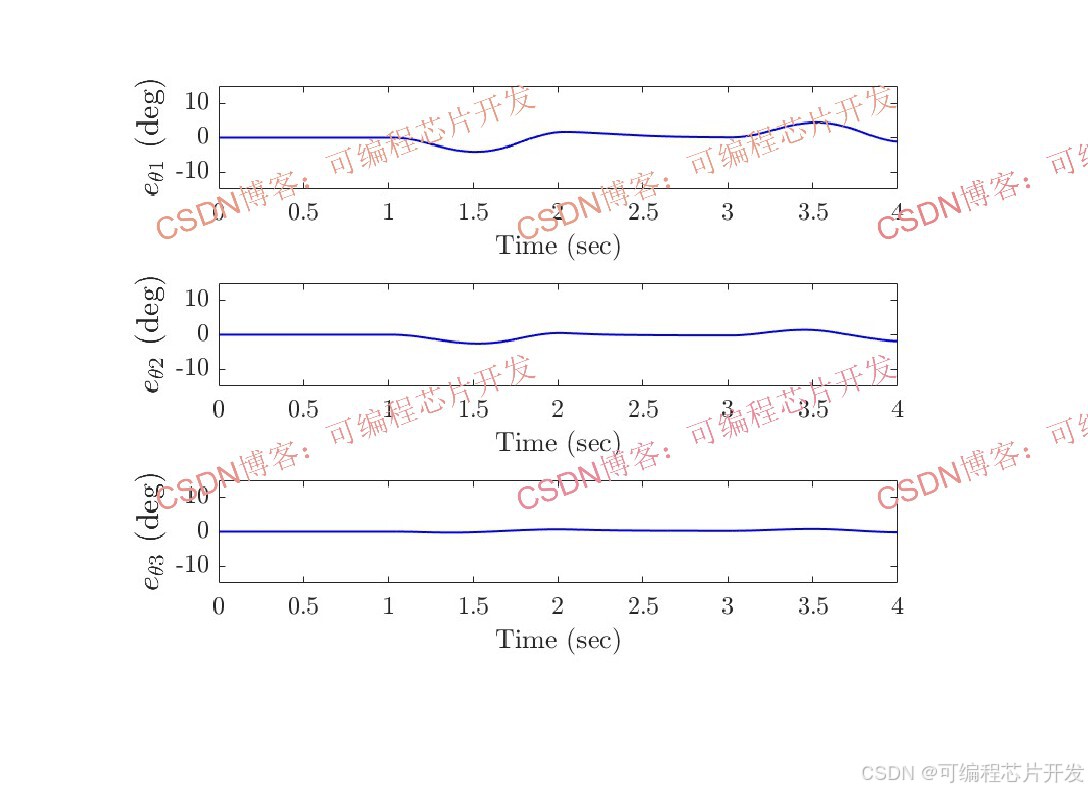

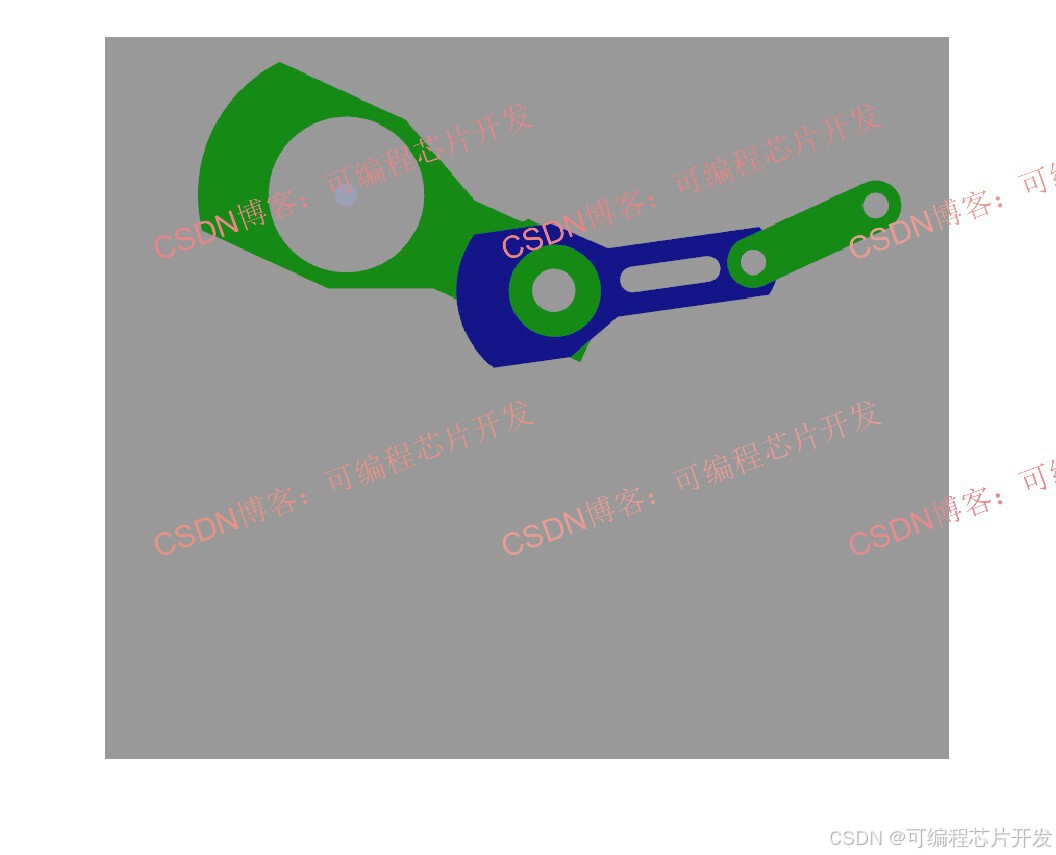

2.系统仿真结果

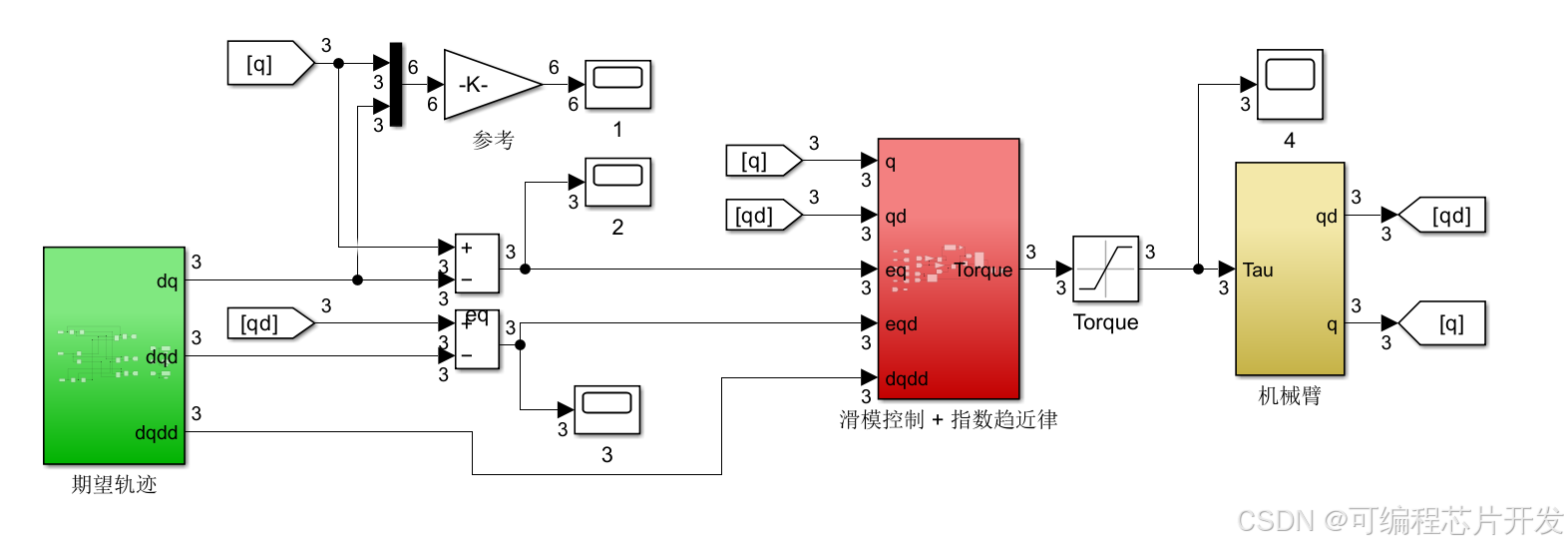

3.核心程序或模型

版本：Matlab2024b

% 仿真采样时间（步长）1ms
Ts     = 1e-3;
% 控制周期1ms
Tg     = 1e-3;
grados = 3;
% simscape物理参数增益系数
gain   = 1.0;
% 外部扰动幅值（无扰动）
Pert   = 0.0;
% 轨迹初始位置偏移量（角度）
Offset = 0.0;
% 加载机器人物理参数文件（质量、长度、惯量等）
DataFile;
% 关节力矩限制（最大/最小输出力矩）
limU   = [60 40 25]';% 三个关节最大力矩
limD   =-[60 40 25]';% 三个关节最小力矩
% 总仿真时间4秒
Tsim   = 4;
% 预设5阶多项式轨迹的关节角度关键点
pos    = [0 0 pi/2 pi/2 0; 0 0 pi/4 pi/4 0;0 0 pi/8 pi/8 0];
% 调用5次多项式插值函数，生成平滑轨迹：角度、角速度、角加速度
[Qcoef,time1,dq,dqd,dqdd] = func_pol5(pos,pos*0,pos*0,0,Tsim,Ts);
% 机器人初始角度、初始角速度
q0     = [0 0 0]';
qd0    = [0 0 0]';
% 动力学函数名称（重力、惯性、科氏离心力矩）148

4.系统原理简介

4.1 三自由度机械臂动力学模型

       三自由度机械臂可简化为刚性连杆结构，忽略关节柔性、摩擦等次要因素，采用拉格朗日方程建立动力学模型，通用形式为：

式中各物理量定义清晰且符合机械系统动力学基本规律，q=[q1​,q2​,q3​]T为机械臂三个关节角位移向量，q˙​为关节角速度向量，q¨​为关节角加速度向量；M(q)为 3×3 阶对称正定惯性矩阵，表征各关节运动惯性耦合特性；C(q,q˙​)q˙​为离心力与科氏力项，反映关节间速度耦合产生的附加力矩；G(q)为重力项，由连杆自重与姿态决定；τ为控制器输出的关节控制力矩向量，τd​为外部扰动与未建模动态构成的集总干扰。

      该模型体现机械臂强耦合、非线性特性，是设计滑模控制器的基础。控制目标为设计控制力矩τ，使关节实际角度q快速、无静差跟踪期望轨迹qd​，同时抑制扰动影响。定义轨迹跟踪误差向量：

4.2 指数趋近律滑模控制原理

       滑模面是滑模控制的核心，决定系统趋近稳态的动态品质，采用线性滑模面以保证误差快速收敛至零，滑模面函数设计为：

其中λ=diag(λ1​,λ2​,λ3​)为3×3阶正定对角矩阵，λ1​,λ2​,λ3​>0，用于调节误差收敛速度。当系统状态沿滑模面运动(s=0)时，满足e˙+λe=0，跟踪误差将以指数形式收敛至零，实现理想滑模运动。

对滑模面求导可得：

将动力学模型中的角加速度q¨​代入上式，完成滑模动态与机械臂动力学的耦合推导，为控制律设计奠定基础。

       传统滑模控制常采用等速趋近律，易引发严重抖振，影响机械臂运行平稳性。指数趋近律通过指数项实现快速趋近，通过鲁棒项抑制扰动，兼顾响应速度与抖振抑制，其数学表达式为：

       指数趋近律的核心优势在于：当系统状态远离滑模面时，−ks项提供强趋近动力，使状态快速靠近滑模面；当状态接近滑模面时，趋近速度自动减小，降低状态穿越滑模面的幅度，从原理上抑制抖振；同时−εsign(s)项可完全抵消集总干扰，保证滑模运动的鲁棒性。

        为进一步削弱抖振，工程中常用饱和函数sat(s/ϕ)或双曲正切函数替代符号函数，ϕ>0为边界层厚度，在保证鲁棒性的同时实现平滑控制。

        结合机械臂动力学模型、滑模面导数与指数趋近律，联立方程求解控制力矩。将加速度误差代入滑模面导数，再将动力学模型变形后的角加速度表达式代入，整理可得控制律：

该控制律由三部分构成：前馈补偿项抵消机械臂惯性、离心力与重力非线性项；滑模控制项实现状态快速趋近滑模面；鲁棒项抑制外部扰动与模型误差。

       采用李雅普诺夫第二法验证系统稳定性，选取李雅普诺夫函数：

将指数趋近律代入导数表达式，可得：

5.完整工程文件

v v

关注后，GZH回复关键词：a32

或回复关键词：SMC
