✅ LabVIEW 上下文下的 ASCII 码表详解 + 使用场景

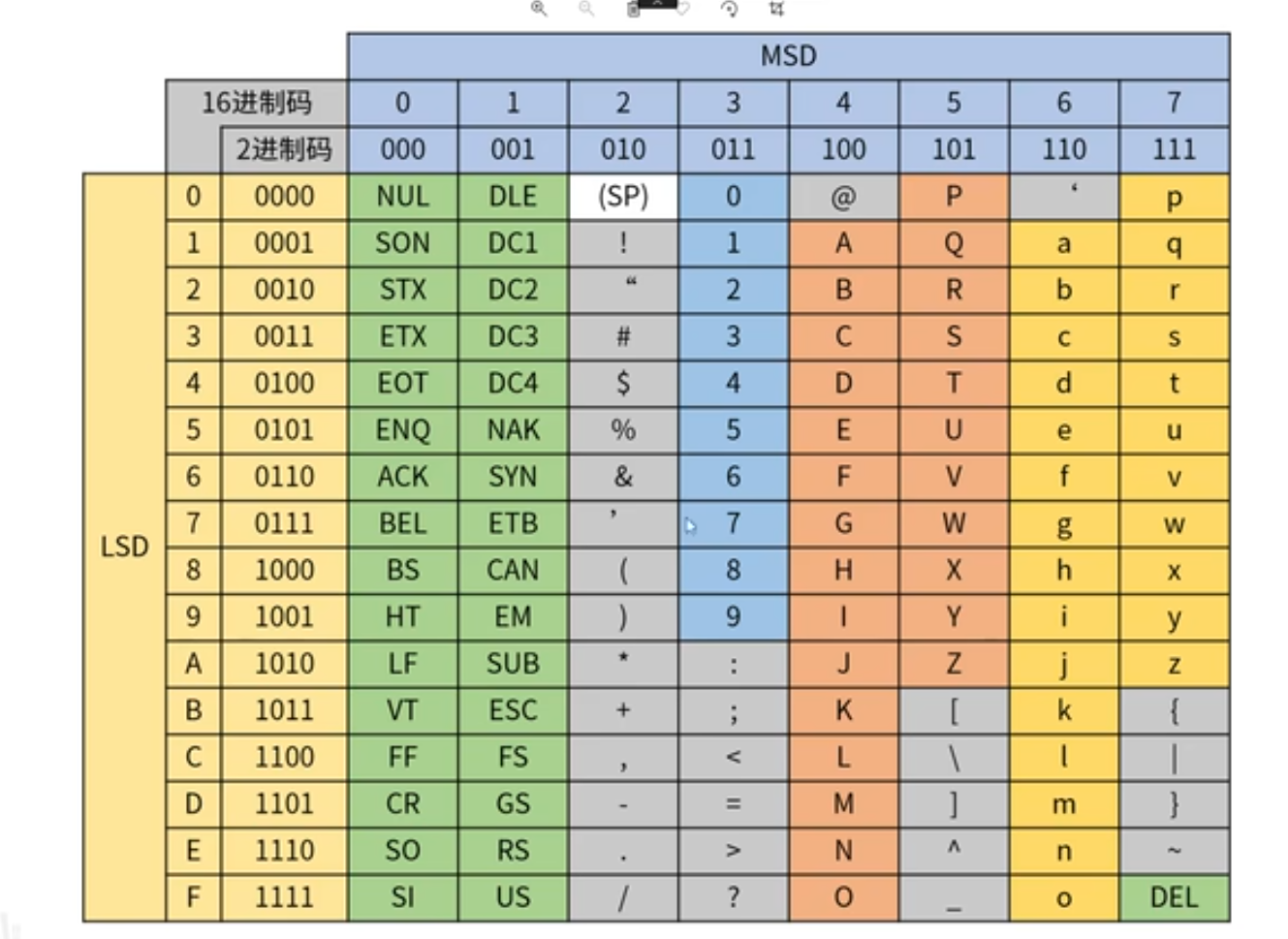

图片是标准 7-bit ASCII 码表（American Standard Code for Information Interchange），共 128 个字符（0x00 ~ 0x7F）。这是计算机和 LabVIEW 中最基础、最常用的字符编码表。

1. 表格结构详解

• 横轴（顶部）：MSD（Most Significant Digit，高位），十六进制从 0 到 7。
• 纵轴（左侧）：LSD（Least Significant Digit，低位），十六进制从 0 到 F。
• 每个单元格内容（从上到下）：
  • 16进制码（如 0000、0001…）
  • 2进制码（8位二进制）
  • 字符/控制码名称（绿色背景为控制字符，白色为可打印字符）

关键区域划分：

区域	范围（16进制）	包含内容	说明
控制字符	00 ~ 1F	NUL, SOH, STX, ETX, CR, LF…	不可打印，用于设备控制、格式化
可打印字符	20 ~ 7E	空格、数字、字母、符号	正常显示的字符
删除字符	7F	DEL	特殊控制字符

常用控制字符含义（绿色背景部分）：

• 00 NUL：空字符（常用于字符串结束符）
• 0A LF：换行（Line Feed）
• 0D CR：回车（Carriage Return）
• 20 SP：空格（Space）
• 7F DEL：删除字符

2. LabVIEW 中的实际意义

在 LabVIEW 中，ASCII 表主要用于字符串处理、串口通信、协议解析、文件读写等场景。

• LabVIEW 的字符串本质上是字节数组（U8 数组），每个字节对应一个 ASCII 码。
• 许多节点（如“字符串转字节数组”“字节数组转字符串”）都直接依赖此表。

3. 主要使用场景（结合 LabVIEW 实际应用）

场景1：串口/网络协议解析（最常用）

• Modbus、RS232、TCP 等协议中，命令帧常用 ASCII 字符（如 “STX”“ETX”“CRLF”）。
• 示例：在串口接收数据后，用“匹配模式”或“扫描字符串”节点查找 “0D 0A”（CR LF）作为帧结束符。

场景2：字符串格式化与日志记录

• 用 ASCII 码生成特殊字符（如换行、制表符）。
• 示例：写入日志文件时，用“连接字符串”节点插入 0A LF 实现换行。

场景3：数据转换与显示

• “数值至布尔数组转换”“布尔数组至数值转换”等节点常与 ASCII 表配合。
• 示例：把一个 U8 数值转为字符显示（“字节数组转字符串”节点）。

场景4：状态机与用户界面

• 用 ASCII 码作为命令标识（如 “S” 表示 Start，“Q” 表示 Quit）。
• 在枚举状态机中，接收到特定 ASCII 字符时切换状态。

场景5：错误处理与特殊字符过滤

• 过滤不可打印字符（00~1F 和 7F），防止日志或显示乱码。
• 示例：在字符串处理节点中使用“匹配正则表达式”去除控制字符。

4. LabVIEW 常用相关节点

• 字符串转字节数组 / 字节数组转字符串：直接依赖 ASCII 映射。
• 匹配模式 / 扫描字符串：查找特定 ASCII 码（如 0D 0A）。
• 连接字符串：插入 CR、LF、TAB 等控制字符。
• 数值至十六进制字符串 / 十六进制字符串至数值：与表中 16进制码配合使用。

5. 实用技巧与注意事项

• CR LF 组合：Windows 系统常用 0D 0A 作为换行，Linux/Mac 常用 0A。LabVIEW 中经常需要手动处理。
• 浮点数与 ASCII：浮点数不直接对应 ASCII，需先转为字符串再处理。
• 中文字符：ASCII 只支持英文，中文需要 GBK、UTF-8 等扩展编码。
• 性能：大字符串处理时，优先使用“字节数组”操作，避免频繁字符串拼接（使用“替换子字符串”或预分配）。

---

总结：
这张表是 LabVIEW 字符串、串口、协议开发的基础工具。掌握它后，您可以轻松处理数据帧解析、日志格式化、特殊字符控制等操作。

✅ LabVIEW ASCII 串口解析完整示例（实用、可直接复制）

以下是一个完整、清晰、生产级的 LabVIEW ASCII 串口解析示例，采用枚举状态机 + 事件结构集成方式，非常适合实际仪器通信、传感器数据采集等场景。

1. 协议假设（典型 ASCII 协议）

假设设备返回的帧格式如下（非常常见）：

$DATA,12.34,56.78,90.12*CRC\r\n

• 以 $ 开头
• 数据字段用 , 分隔
• 以 * 后接校验码（这里用简单求和校验）
• 以 \r\n（CR LF）结束

目标：解析出三个浮点数（电压、电流、温度）。

2. 整体架构

• 事件处理循环（EHL）：监听串口接收事件和前面板按钮。
• 状态机循环：使用枚举状态机处理接收到的数据。
• 通信方式：使用 队列（Queue）传递原始字节数据。
• 状态数据簇：传递解析结果、错误信息、临时缓冲区。

3. 枚举状态定义（推荐）

创建枚举（建议做成类型定义）：

• 初始化
• 空闲
• 等待帧头（Wait Header）
• 接收数据（Receiving）
• 解析数据（Parsing）
• 处理数据（Processing）
• 错误处理（Error）
• 停止（Stop）

4. 状态数据簇（Cluster）字段

推荐包含以下字段：

• 接收缓冲区（字符串）
• 解析后的电压、电流、温度（DBL）
• 错误簇
• 当前帧计数器（I32）

5. 完整实现步骤与核心代码逻辑

（1）初始化状态（Initialization）

• 打开串口（VISA Configure Serial Port）
• 清空接收缓冲区
• 发送初始化命令（如果需要）
• 下一个状态 → “空闲”

（2）空闲状态（Idle）

• 等待串口接收事件（通过用户事件或队列）
• 接收到数据后 → 下一个状态 = “等待帧头”

（3）等待帧头状态（Wait Header） —— 核心解析逻辑

Case "等待帧头"
    新数据 = VISA Read（或从队列取出字节）
    当前缓冲区 = 当前缓冲区 + 新数据

    // 查找帧头 "$"
    帧头位置 = 匹配模式（当前缓冲区, "$")

    如果找到帧头
        当前缓冲区 = 从帧头位置开始的子字符串
        下一个状态 = "接收数据"
    否则
        下一个状态 = "等待帧头"   // 继续等待
    结束If

（4）接收数据状态（Receiving）

Case "接收数据"
    新数据 = VISA Read
    当前缓冲区 = 当前缓冲区 + 新数据

    // 查找帧尾 "\r\n"
    帧尾位置 = 匹配模式（当前缓冲区, "\r\n")

    如果找到帧尾
        完整帧 = 从缓冲区中提取完整一帧
        当前缓冲区 = 剩余部分（用于下一帧）
        下一个状态 = "解析数据"
    否则
        下一个状态 = "接收数据"   // 继续接收
    结束If

（5）解析数据状态（Parsing） —— 核心解析部分

Case "解析数据"
    // 去掉头尾特殊字符
    干净帧 = 替换子字符串（完整帧, "$", "")
    干净帧 = 替换子字符串（干净帧, "\r\n", "")

    // 用逗号分割
    字段数组 = 扫描字符串（干净帧, "%s,%s,%s*%s")

    如果字段数组长度 >= 4
        电压 = 字段数组[1] 转为 DBL
        电流 = 字段数组[2] 转为 DBL
        温度 = 字段数组[3] 转为 DBL

        // 简单校验（示例：求和校验）
        计算校验 = 电压 + 电流 + 温度
        接收校验 = 字段数组[4] 转为 DBL

        如果计算校验 ≈ 接收校验
            更新状态数据簇（电压、电流、温度）
            下一个状态 = "处理数据"
        否则
            下一个状态 = "错误处理"
        结束If
    否则
        下一个状态 = "错误处理"
    结束If

（6）处理数据状态（Processing）

• 更新前面板显示（波形图、数值指示器）
• 保存数据到 TDMS 或数据库
• 下一个状态 = “空闲”

（7）错误处理与停止状态

• 显示错误信息
• 清理串口引用
• 停止两个循环

6. 关键技巧与优化

• 缓冲区管理：使用字符串作为接收缓冲区，配合“替换子字符串”和“匹配模式”高效处理。
• 内存优化：大批量数据时，建议把接收缓冲区放在状态数据簇中，通过移位寄存器传递。
• 停止机制：从事件循环发送“停止”消息，由状态机统一清理资源后再停止。
• 错误处理：所有状态都应检查错误簇，一旦出错跳转“错误处理”状态。
• 性能：VISA Read 建议设置合适超时，避免阻塞事件循环。

---

这个示例已经是一个可直接用于实际项目的框架。

如果您需要，我可以立刻提供：

1. 完整VI的详细连线步骤（每个节点具体怎么连）
2. 带前面板和状态数据簇的完整示例
3. 如何增加CRC16校验（结合我们之前讲过的CRC节点）
4. 如何把这个结构升级为QMH

✅ LabVIEW 串口协议解析完整示例（生产级可直接使用）

下面给出一个完整、实用、可直接搭建的串口协议解析示例，采用事件结构 + 枚举状态机 + 队列通信的推荐架构。

协议定义（典型ASCII协议）

设备返回的帧格式如下：

$DATA,12.34,56.78,90.12*ABCD\r\n

• $：帧头
• DATA：命令字（可扩展）
• 12.34,56.78,90.12：三个浮点数据（电压、电流、温度）
• *ABCD：简单校验码（这里用4位十六进制求和校验）
• \r\n：帧尾（CR LF）

目标：解析出三个浮点数，并更新前面板显示。

整体架构

• 事件处理循环（EHL）：监听串口接收事件 + 前面板按钮。
• 状态机循环：枚举状态机，负责协议解析和业务逻辑。
• 通信：使用队列传递原始字节数据。
• 数据传递：使用状态数据簇 + 移位寄存器。

1. 创建枚举（Enum）

创建枚举控件（建议做成类型定义 .ctl）：

• 初始化（Initialization）
• 空闲（Idle）
• 等待帧头（Wait Header）
• 接收数据（Receiving）
• 解析数据（Parsing）
• 处理数据（Processing）
• 错误处理（Error）
• 停止（Stop）

2. 创建状态数据簇（Cluster）

创建一个簇（建议做成类型定义），包含以下字段：

• 接收缓冲区（字符串）
• 电压（DBL）
• 电流（DBL）
• 温度（DBL）
• 错误簇（Error Cluster）
• 帧计数器（I32）

3. 完整状态机逻辑（伪代码 + LabVIEW节点对应）

While循环（状态机循环）开始
    当前状态 ← 左移位寄存器（Enum）
    当前数据簇 ← 左移位寄存器（Cluster）

    Case 当前状态
        Case "初始化"
            VISA Configure Serial Port（打开串口）
            清空接收缓冲区
            下一个状态 = "空闲"

        Case "空闲"
            // 等待队列中的数据（Dequeue Element，超时100ms）
            如果收到数据 → 下一个状态 = "等待帧头"

        Case "等待帧头"
            新数据 = Dequeue Element（从队列取出）
            当前缓冲区 = 当前缓冲区 + 新数据
            帧头位置 = 匹配模式（当前缓冲区, "$")
            如果找到帧头
                当前缓冲区 = 从帧头开始的子字符串
                下一个状态 = "接收数据"
            否则
                下一个状态 = "等待帧头"

        Case "接收数据"
            新数据 = Dequeue Element
            当前缓冲区 = 当前缓冲区 + 新数据
            帧尾位置 = 匹配模式（当前缓冲区, "\r\n")
            如果找到帧尾
                完整帧 = 提取完整一帧
                当前缓冲区 = 剩余部分
                下一个状态 = "解析数据"
            否则
                下一个状态 = "接收数据"

        Case "解析数据"
            干净帧 = 替换子字符串（完整帧, "$", "")
            干净帧 = 替换子字符串（干净帧, "\r\n", "")

            字段数组 = 扫描字符串（干净帧, "%s,%s,%s*%s")   // 分割数据

            如果字段数组长度 >= 4
                电压 = 字段数组[1] 转为 DBL
                电流 = 字段数组[2] 转为 DBL
                温度 = 字段数组[3] 转为 DBL

                // 简单校验示例（求和）
                计算校验 = 电压 + 电流 + 温度
                接收校验 = 字段数组[4] 转为 DBL

                如果 |计算校验 - 接收校验| < 0.01
                    更新状态数据簇（电压、电流、温度）
                    下一个状态 = "处理数据"
                否则
                    下一个状态 = "错误处理"
            否则
                下一个状态 = "错误处理"

        Case "处理数据"
            更新前面板显示（数值指示器、波形图）
            保存到TDMS文件（可选）
            下一个状态 = "空闲"

        Case "错误处理"
            显示错误信息
            下一个状态 = "停止"

        Case "停止"
            VISA Close
            停止两个循环
    结束Case

    右移位寄存器（Enum） = 下一个状态
    右移位寄存器（Cluster） = 更新后的数据簇
While循环结束

4. 事件处理循环（EHL）关键逻辑

• 事件结构注册：
  • “串口接收”用户事件（或VISA Read事件）
  • “开始”“停止”按钮的鼠标按下事件
• 收到串口数据后 → Enqueue 到状态机队列

5. 关键优化与注意事项

• 预分配：在“初始化”状态中预分配状态数据簇中的数组。
• 高效更新：用索引与捆绑簇数组更新状态数据簇。
• 内存：接收缓冲区放在状态数据簇中，通过移位寄存器传递。
• 停止机制：任何循环发起停止时，都通过队列/用户事件通知对方，确保资源正确释放。
• 调试：前面板放一个簇指示器实时显示状态数据簇，方便观察解析过程。

这个示例已经是一个可直接用于实际仪器通信的完整框架。

如果您需要：

• 完整VI的详细连线步骤（每个节点具体连线）
• 增加CRC16校验的版本（结合之前CRC节点）
• 前面板布局建议
• 如何把这个结构升级为QMH

✅ LabVIEW CRC校验实现细节详解（生产级实用版）

CRC（Cyclic Redundancy Check）是串口、工业协议中最常用的校验方法。下面给出完整、清晰、可直接使用的CRC-16实现细节，重点讲解**位方式（Bit-by-Bit）和查表法（Table-Driven）**两种实现，并结合我们之前讨论的串口协议解析示例。

1. CRC-16 常用参数（必须先明确）

最常见的两种CRC-16参数：

参数名称	多项式（Poly）	初始值（Init）	结果异或（XOR Out）	反射输入	反射输出	典型协议
CRC-16/IBM (Modbus)	0x8005	0xFFFF	0x0000	True	True	Modbus RTU
CRC-16/CCITT	0x1021	0x0000	0x0000	False	False	很多仪器协议

本例以 CRC-16/IBM (Modbus) 为例（最常用），多项式 = 0x8005，反射形式。

2. 位方式实现（Bit-by-Bit）—— 清晰易懂，适合学习

这是我们之前图片中展示的经典实现方式。

核心算法步骤（每字节处理）：

1. 当前CRC寄存器（初始0xFFFF）与当前数据字节低8位进行 XOR。
2. 对结果进行8次右移位操作：
   • 如果最低位（LSB）为1：右移1位后与多项式（0xA001）进行XOR。
   • 如果最低位为0：仅右移1位。
3. 处理完所有字节后，得到的CRC值就是校验码。

LabVIEW实现关键节点：

• For循环（外层：遍历每个字节）
• 移位寄存器（保存当前CRC值）
• XOR 节点
• “带进位的右移位”子VI（或用Rotate Right + Mask实现）
• 多项式常量 = 40961（0xA001）

优点：逻辑清晰，易于理解和修改多项式。
缺点：速度较慢（大数据量时明显）。

3. 查表法实现（Table-Driven）—— 推荐生产使用

查表法速度比位方式快5-10倍，是实际项目中最常用的方式。

实现步骤：

1. 预先计算一个256元素的CRC查找表（U16数组）。
2. 初始化CRC = 0xFFFF。
3. 对每个数据字节：
   • CRC = (CRC >> 8) XOR 查找表[(CRC ^ 当前字节) & 0xFF]
4. 最终CRC即为校验结果。

LabVIEW实现要点：

• 在VI初始化时（或第一次调用时）生成查找表（用For循环 + 位方式计算）。
• 使用移位寄存器保存当前CRC。
• 核心节点：XOR、右移、数组索引。

优点：速度快，适合高频串口通信。
缺点：代码稍复杂，需要预先生成查找表。

4. 推荐生产级实现结构（结合串口解析）

在之前的枚举状态机中，增加一个“CRC校验”状态或在“解析数据”状态中调用CRC子VI。

推荐做法：

• 把CRC计算封装成一个子VI（输入：字节数组，输出：U16 CRC值）。
• 在“解析数据”状态中：
  • 提取数据部分（不含帧头、校验码、帧尾）
  • 计算CRC
  • 与接收到的校验码比较
  • 如果一致 → 下一个状态 = “处理数据”
  • 如果不一致 → 下一个状态 = “错误处理”

子VI输入输出建议：

• 输入：待校验的字节数组（U8[]）
• 输入：多项式（U16，可默认为0xA001）
• 输入：初始值（U16，可默认为0xFFFF）
• 输出：计算得到的CRC值（U16）

5. 性能与注意事项

• 位方式适合调试和学习，数据量小时够用。
• 查表法适合实际高频通信（推荐）。
• 字节顺序：Modbus通常是高字节在前（Big-Endian），解析时注意高低字节转换。
• 内存优化：大帧数据用预分配数组 + 移位寄存器，避免频繁Build Array。
• 错误处理：CRC错误时不要直接丢弃数据，可记录日志后进入“错误处理”状态。
• 测试方法：用已知正确的帧数据验证CRC计算是否正确。

6. 实际使用建议

在串口协议解析示例中：

• “接收数据”状态收集完整帧后，进入“解析数据”状态。
• 在“解析数据”状态中：
  • 用“匹配模式”或“扫描字符串”分割数据字段。
  • 提取校验码部分。
  • 调用CRC子VI计算数据部分的CRC。
  • 比较计算值与接收值。
• 如果CRC正确，更新状态数据簇中的电压、电流、温度等字段。

这种方式结构清晰、性能良好、易于维护，是实际项目中最常见的实现方式。

---

需要我继续补充什么？

请告诉我：

1. 位方式CRC子VI的完整连线步骤（带图片描述）
2. 查表法CRC子VI的完整实现（推荐生产使用）
3. 结合之前串口协议解析示例的完整集成版本
4. 如何处理高低字节顺序和不同CRC多项式
   ✅ LabVIEW CRC-16 实现完整详解（四部分）

逐一给出详细、可直接操作的实现内容，全部基于**CRC-16/IBM（Modbus）**标准（多项式0xA001，反射形式，初始值0xFFFF，无最终异或）。您可以直接新建子VI按照步骤连线。

1. 位方式CRC子VI完整连线步骤（教学/清晰版）

子VI命名建议：CRC16_Bitwise.vi

输入：

• 数据：U8数组（待校验的字节数组）
• 多项式：U16常量，默认40961（0xA001）
• 初始值：U16常量，默认65535（0xFFFF）

输出：

• CRC结果：U16

完整连线步骤（对应图片描述）：

1. 放置While循环（或For循环，推荐For循环遍历每个字节）。
2. 添加移位寄存器（初始化端连“初始值”常量）。
3. 外层For循环：
   • 输入端子连“数据”数组（自动索引，取出每个U8字节）。
4. 内层处理（每字节8次位操作）：
   • 当前CRC（移位寄存器输出）与当前字节进行 XOR（异或节点）。
   • 放置一个内层For循环（循环次数固定为8）。
   • 在内层循环体内：
     • 比较节点：判断当前CRC最低位是否为1（用“与”节点 + 常量1，或直接“小于0?”取反）。
     • 选择节点（Select）：
       • True分支：右移1位（Rotate Right with Carry）后，再与多项式进行XOR。
       • False分支：仅右移1位。
     • 输出连内层循环右移位寄存器。
5. 外层循环结束：
   • 移位寄存器右侧输出 = 最终CRC结果。
6. 输出端：连“CRC结果”。

图片描述（文字版框图）：

数据数组 → For循环（自动索引）
    当前字节 → XOR（与移位寄存器输出）
        ↓
    内层For循环（8次）
        LSB判断 → Select
            True：右移 + XOR 多项式
            False：仅右移
        ↓
    更新移位寄存器
↓
最终CRC输出

优点：逻辑最清晰，适合学习和修改多项式。
缺点：大数据量时较慢。

2. 查表法CRC子VI完整实现（推荐生产使用）

子VI命名建议：CRC16_Table.vi

核心思想：预先计算一个256元素的查找表，运行时只做查表 + 右移 + XOR，速度比位方式快5-10倍。

完整实现步骤：

1. 创建查找表（在子VI初始化时计算一次）：

   • 放置一个反馈节点（Feedback Node）或使用初始化数组（大小256，U16）。
   • 外层For循环（i=0到255）：
     • 当前值 = i
     • 内层For循环（8次位操作，与位方式完全相同）：
       • 如果LSB=1：右移 + XOR 0xA001
       • 否则仅右移
     • 把最终值存入查找表数组对应位置。
   • 使用移位寄存器保存查找表（只计算一次）。

2. 主计算循环：

   • 外层For循环遍历输入数据字节。
   • 当前CRC（移位寄存器）：
     • CRC = (CRC >> 8) XOR 查找表[(CRC XOR 当前字节) & 0xFF]
   • 最终输出CRC。

关键节点：

• “初始化数组” + For循环生成查找表（只执行一次）。
• “索引数组”快速查表。
• 移位寄存器保存当前CRC和查找表。

优点：速度快、适合高频串口、实时系统。
缺点：代码稍复杂，但只需写一次即可复用。

推荐：在实际项目中优先使用查表法。

3. 结合串口协议解析示例的完整集成版本

在之前串口协议解析示例（$DATA,12.34,56.78,90.12*ABCD\r\n）中，CRC校验放在“解析数据”状态中。

集成方式：

• 在“解析数据”状态中：
  • 提取数据部分（不含帧头、校验码、帧尾）。
  • 调用CRC子VI（推荐查表法）。
  • 与接收到的校验码比较。
  • 如果一致 → 下一个状态 = “处理数据”
  • 如果不一致 → 下一个状态 = “错误处理”

伪代码（关键部分）：

Case "解析数据"
    干净帧 = 替换（完整帧, "$", "")
    干净帧 = 替换（干净帧, "\r\n", "")

    // 分割出数据和校验码
    字段数组 = 扫描字符串（干净帧, "%s,%s,%s*%s")

    数据部分 = 字段数组[0] + "," + 字段数组[1] + "," + 字段数组[2]   // 转为字节数组
    数据字节数组 = 字符串转字节数组（数据部分）

    计算CRC = CRC16_Table（数据字节数组）   // 调用查表法子VI

    接收CRC = 字段数组[3] 转为 U16（十六进制字符串转数值）

    如果计算CRC == 接收CRC
        更新状态数据簇（电压、电流、温度）
        下一个状态 = "处理数据"
    否则
        下一个状态 = "错误处理"

优点：CRC校验与解析完全解耦，子VI可复用。

4. 如何处理高低字节顺序和不同CRC多项式

高低字节顺序（Endian）处理：

• Modbus通常是高字节在前（Big-Endian）。
• 计算CRC前，如果数据是小端序，需要先转换：
  • 使用“拆分高低字节”或“字节数组翻转”节点。
  • 输出CRC时也需要注意高低字节顺序（通常高字节在前）。

支持不同多项式（参数化）：

• 把多项式和初始值作为子VI输入控件（U16）。
• 在子VI内部使用这些参数代替硬编码的0xA001和0xFFFF。
• 这样同一个子VI即可支持CRC-16/IBM、CRC-16/CCITT、CRC-16/ANSI等多种协议。

推荐做法：

• 创建一个CRC配置簇（多项式 + 初始值 + 是否反射），作为子VI输入。
• 这样以后支持新协议只需改配置，不用改代码。

---

现在您可以直接动手实现了！

如果需要我继续提供：

• 查表法子VI的详细连线步骤（带文字版框图）
• 位方式与查表法性能对比
• 完整串口解析VI的前面板 + 程序框图文字描述
