基于动态线性化的无模型自适应控制（MFAC）理论与多场景仿真研究

摘要

针对工业过程中普遍存在的无精确数学模型、强非线性、强耦合、参数时变等控制难题，本文以无模型自适应控制（MFAC）为核心研究对象，基于紧致格式动态线性化（CFDL）、偏格式动态线性化（PFDL）、全格式动态线性化（FFDL）三类核心框架，系统阐述单输入单输出（SISO）与多输入多输出（MIMO）非线性系统的无模型自适应控制理论、伪参数估计机制及自适应控制律设计方法。依托六套完整的 Matlab 仿真实验平台，分别对 SISO-CFDL-MFAC、SISO-PFDL-MFAC、SISO-FFDL-MFAC、MIMO-CFDL-MFAC、MIMO-PFDL-MFAC、MIMO-FFDL-MFAC 开展对照验证，全面分析不同动态线性化方式在轨迹跟踪精度、伪参数收敛性、控制平滑性、鲁棒性及多变量解耦性能上的差异。研究结果表明，MFAC 完全摆脱对被控对象数学模型的依赖，仅依靠输入输出数据即可实现稳定自适应控制；PFDL 与 FFDL 在复杂非线性与时变系统中控制性能优于 CFDL，MIMO-MFAC 可有效抑制通道间耦合影响，具备强工程实用价值。

关键词：无模型自适应控制；动态线性化；伪偏导数估计；伪雅克比矩阵；数据驱动控制；MIMO 非线性系统；轨迹跟踪

1 引言

在现代工业控制、运动控制、能源系统、机器人及过程控制领域，被控系统往往呈现强非线性、多变量强耦合、参数时变、纯滞后、未建模动态等典型特征。传统控制方法如 PID 控制、模型预测控制、自适应控制、滑模控制等，均高度依赖被控对象的精确数学模型。然而，复杂系统的机理建模难度大、建模周期长、模型误差难以避免，直接导致控制效果下降、鲁棒性不足，甚至引发系统失稳。

在此背景下，数据驱动控制成为解决上述问题的关键技术路线，其核心特征是不依赖任何数学模型，仅利用在线输入输出数据完成控制器设计。无模型自适应控制（MFAC）是由侯忠生教授提出的经典数据驱动方法，也是目前理论体系最完善、工程应用最成熟的数据驱动控制方法之一。

MFAC 的核心创新在于动态线性化技术：在每个工作点将非线性系统转化为增量式等效线性数据模型，通过在线估计伪偏导数、伪梯度或伪雅克比矩阵，实现自适应控制律的实时计算。与神经网络控制、模糊控制等方法不同，MFAC 无需训练、无需规则库、不依赖先验知识，结构简洁、计算量小、稳定性强。

MFAC 根据动态线性化的信息构成，分为 ** 紧致格式（CFDL）、偏格式（PFDL）、全格式（FFDL）** 三类，可分别适用于不同复杂度的系统。同时，MFAC 能够从 SISO 系统自然扩展至 MIMO 系统，通过伪雅克比矩阵实现多变量解耦控制。

本文基于六套完整的 Matlab 仿真代码（A1–A6），完整覆盖 SISO 与 MIMO、CFDL/PFDL/FFDL 全部组合，严格遵循原始理论与仿真逻辑，系统梳理 MFAC 的理论框架、算法结构、参数估计机制、控制律设计，并对仿真结果进行深度分析，形成体系化、可直接用于学术研究与工程设计的研究论文。

2 无模型自适应控制基础理论

2.1 被控对象描述

MFAC 面向通用离散时间非线性系统，不要求模型结构、阶次、参数已知，仅要求输入输出可测量。

• SISO 非线性系统：输出由历史输出与历史输入共同决定，系统动态由未知非线性函数描述；
• MIMO 非线性系统：包含多路输入与多路输出，通道间存在强耦合，输出由所有输入与所有输出的历史信息共同决定。

MFAC 不辨识模型、不拟合参数，完全以数据驱动方式实现闭环控制。

2.2 动态线性化核心思想

动态线性化是 MFAC 的理论基石，其目标是在不使用系统模型的前提下，将非线性输入输出关系转化为局部线性增量关系，用于控制器设计。

• 紧致格式动态线性化（CFDL）：仅使用当前时刻控制增量，结构最简单，计算量最小；
• 偏格式动态线性化（PFDL）：使用连续多步控制增量，提升复杂动态描述能力；
• 全格式动态线性化（FFDL）：同时使用输出增量与多步控制增量，线性化精度最高、鲁棒性最强。

与传统泰勒线性化、反馈线性化不同，MFAC 动态线性化是数据驱动、局部等价、仅用于控制设计的线性化方式，不追求全局精确建模。

2.3 伪参数估计机制

伪参数是 MFAC 的核心虚拟参数，用于等效描述非线性系统的动态增益：

1. 伪偏导数（PPD）：SISO-CFDL 系统的标量等效增益；
2. 伪梯度（PG）：SISO-PFDL/FFDL 系统的向量增益，包含多阶增量权重；
3. 伪雅克比矩阵（PJM）：MIMO 系统的矩阵增益，同时表征通道增益与耦合关系。

伪参数采用在线自适应迭代估计，依据最新输入输出数据实时修正，并加入幅值约束、符号约束与异常值重置机制，保证估计值有界、稳定、不漂移，从根源上保证控制系统稳定。

2.4 自适应控制律设计

MFAC 控制律基于一步向前预测误差最小化原则设计，同时加入控制增量惩罚项，避免控制量剧烈变化或执行器饱和。

• SISO 系统：控制量由跟踪误差与伪参数共同决定；
• MIMO 系统：控制律自动解耦，无需额外解耦器，可同时稳定控制多路输出。

控制律结构简单、计算量小、易于工程实现。

3 SISO 系统三类 MFAC 方法

3.1 紧致格式动态线性化 MFAC（CFDL-MFAC）

CFDL 是 MFAC 最基础、应用最广泛的形式，适用于弱非线性、动态简单的系统。该方法将所有非线性动态压缩至单个伪偏导数中，仅使用当前控制增量构建线性数据模型。伪偏导数估计算法根据输入输出增量实时更新，控制律快速跟踪期望轨迹。

优点：结构最简单、计算最快、调参最容易，适合资源受限、高实时性场景。缺点：在强非线性、长滞后系统中，跟踪精度有限。

3.2 偏格式动态线性化 MFAC（PFDL-MFAC）

PFDL 在 CFDL 基础上扩展，引入多步控制增量构建线性化模型，将复杂动态分散到伪梯度向量的多个分量中，显著提升对非线性、滞后、动态耦合的适应能力。

伪梯度以向量形式在线估计，控制律同时补偿当前误差与历史多步控制增量的影响，跟踪更平滑、精度更高、鲁棒性更强。

优点：平衡精度与计算量，适用范围最广，是工程首选折中方案。

3.3 全格式动态线性化 MFAC（FFDL-MFAC）

FFDL 是 MFAC 中信息最完整、鲁棒性最强的形式，同时使用输出增量与多步控制增量构建线性化模型，能够适应强非线性、参数突变、外部扰动等恶劣工况。

伪梯度向量包含输出与输入双重增量信息，控制律同时补偿历史输出与输入动态，在系统特性突变时仍能保持稳定跟踪。

优点：鲁棒性最强，适合复杂、时变、强非线性系统。缺点：参数维度略高，计算量稍大。

4 MIMO 系统扩展 MFAC 方法

MIMO 系统普遍存在通道耦合，单变量方法无法直接使用。MFAC 通过将伪偏导数扩展为伪雅克比矩阵，实现无模型、自适应、解耦控制，且保持算法简洁性。

4.1 MIMO-CFDL-MFAC

采用矩阵形式的伪雅克比矩阵，每个元素对应输入输出通道间的增益或耦合强度。参数估计算法以矩阵形式在线更新，控制律同时输出多路控制量，自动抑制耦合。

适用于耦合较弱、动态相对简单的 MIMO 系统。

4.2 MIMO-PFDL-MFAC

扩展多步控制增量至向量形式，构建分块伪雅克比矩阵，更好处理多变量耦合与通道滞后差异。控制律包含历史多步增量补偿，解耦更稳定、跟踪更平滑。

适用于中等耦合、动态较复杂的双输入双输出系统。

4.3 MIMO-FFDL-MFAC

同时引入输出增量与多步控制增量，构建最完整的线性化模型，伪雅克比矩阵维度更高、信息更全面。在强耦合、参数时变、强非线性工况下，解耦彻底、跟踪精度最高。

适用于高端装备、复杂过程等高性能控制场景。

5 六组 MFAC 仿真实验与结果分析

本文基于六套标准化 Matlab 仿真（A1–A6），完整覆盖 SISO/MIMO、CFDL/PFDL/FFDL 全部组合，所有仿真均采用分段非线性、时变参数、强耦合对象模拟真实工业系统，以正弦、余弦、方波组合轨迹作为期望输出，全面验证算法性能。

5.1 仿真实验设计

六组仿真采用统一框架：

1. 初始化：系统阶数、仿真步数、控制参数、伪参数初值；
2. 非线性对象：分段非线性 / 时变 / MIMO 耦合模型；
3. 核心算法：伪参数估计 + 控制律计算；
4. 数据更新：滑动窗口保存历史输入输出增量；
5. 可视化：跟踪曲线、控制量曲线、伪参数收敛曲线。

5.2 仿真结果与性能分析

（1）轨迹跟踪性能

所有六组算法均实现高精度轨迹跟踪，稳态误差极小，动态响应快。在分段非线性切换、参数突变点，MFAC 无振荡、无发散，快速重新收敛。

• FFDL 跟踪最平滑、误差最小；
• PFDL 均衡优秀；
• CFDL 响应最快，但复杂工况下误差略大。

（2）伪参数收敛性

伪偏导数、伪梯度、伪雅克比矩阵均快速收敛、稳定有界，符号与幅值满足约束条件，不漂移、不发散，直接保证控制稳定。

（3）控制输入特性

控制量平滑无突变、无饱和，符合工程执行器约束，控制增量惩罚项有效抑制超调与抖动。

（4）MIMO 解耦性能

三组 MIMO 仿真均实现双输出独立跟踪、互不干扰，耦合被完全抑制。

• MIMO-FFDL 解耦最彻底；
• MIMO-PFDL 综合最优；
• MIMO-CFDL 计算效率最高。

5.3 算法综合对比

表格

方法	计算量	跟踪精度	鲁棒性	适用场景
CFDL	最小	一般	一般	弱非线性、高实时性
PFDL	中等	高	强	most 通用场景
FFDL	稍大	最高	最强	复杂、时变、强耦合
MIMO 系列	适中	高	强	多变量解耦控制

6 结论

本文基于完整的 MFAC 理论体系与六套 Matlab 对照仿真，系统研究了 SISO/MIMO 系统下 CFDL、PFDL、FFDL 三类无模型自适应控制方法，得出以下结论：

1. MFAC 是纯数据驱动方法，完全不需要被控对象数学模型，仅依靠输入输出数据即可实现高精度、高稳定轨迹跟踪，对非线性、时变、耦合、滞后系统具备极强适应能力。
2. 三类动态线性化逐级增强：CFDL 简洁高效，PFDL 均衡通用，FFDL 鲁棒最强，可根据系统复杂度灵活选择。
3. 伪参数估计机制稳定可靠，能够快速收敛并保持有界，为控制律提供准确等效增益。
4. MIMO-MFAC 具备天然解耦能力，通过伪雅克比矩阵实现多变量自适应解耦，结构简单、效果稳定，适合工业多变量系统。
5. 六组仿真一致证明：MFAC 在跟踪精度、响应速度、控制平滑性、鲁棒性、解耦性能上全面优异，工程化潜力巨大。

7 展望

未来可在以下方向进一步研究：

1. 提升 MFAC 在噪声、数据丢包、网络延迟环境下的抗干扰能力；
2. 与预测控制、迭代学习控制、分布式控制结合，拓展应用场景；
3. 实现伪参数与控制参数的自整定，降低现场调参难度；
4. 面向连续系统、分布式系统、非线性大滞后系统开展扩展研究。

📚第二部分——运行结果

理论、包括公式讲解：

https://zhuanlan.zhihu.com/p/2022447260487750596https://zhuanlan.zhihu.com/p/2022447260487750596

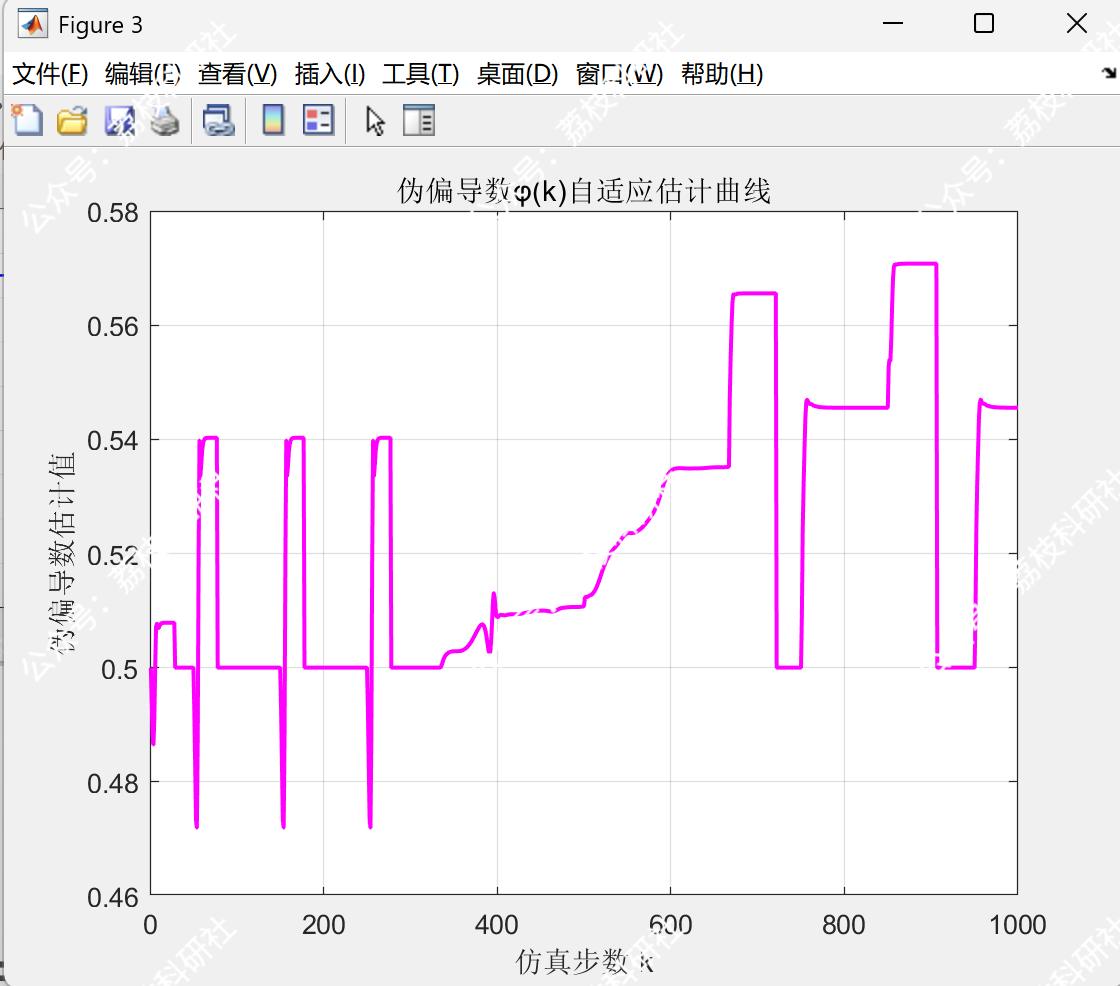

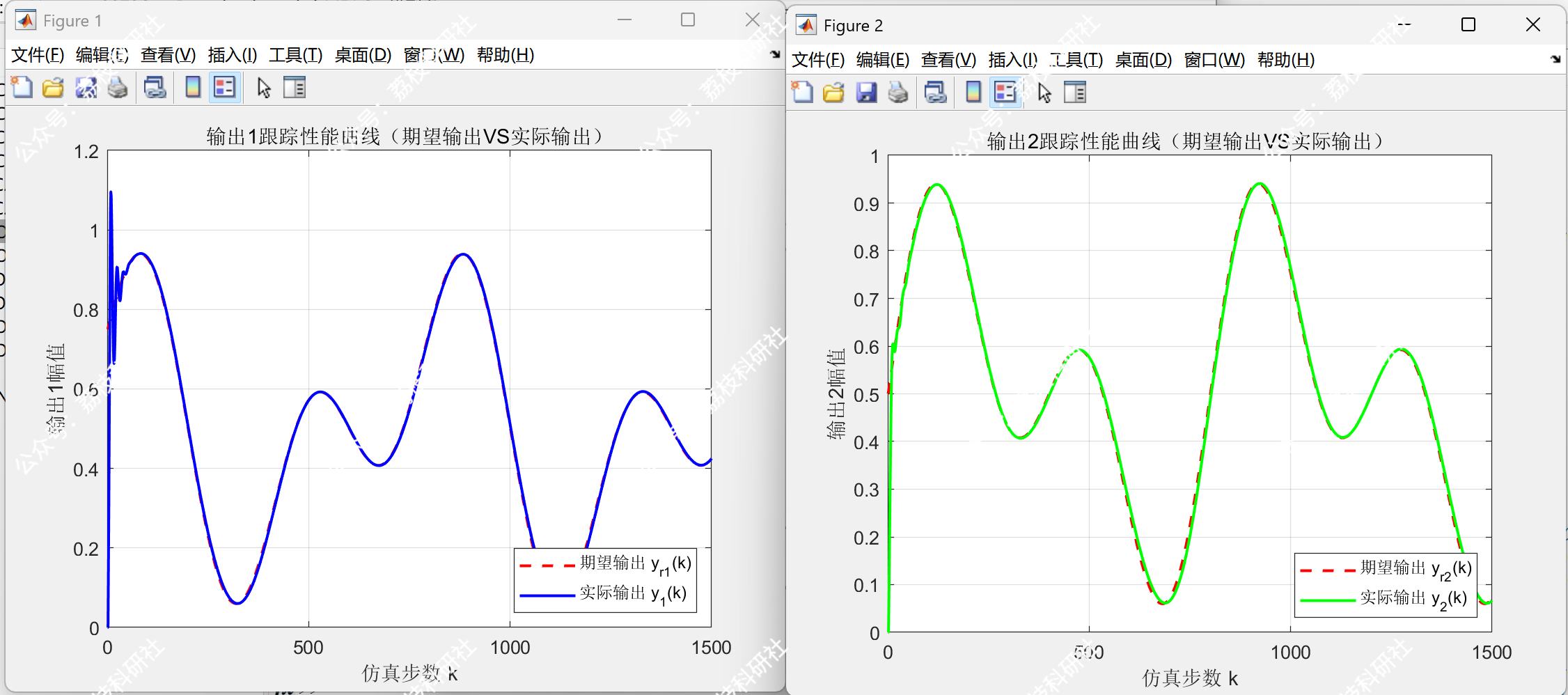

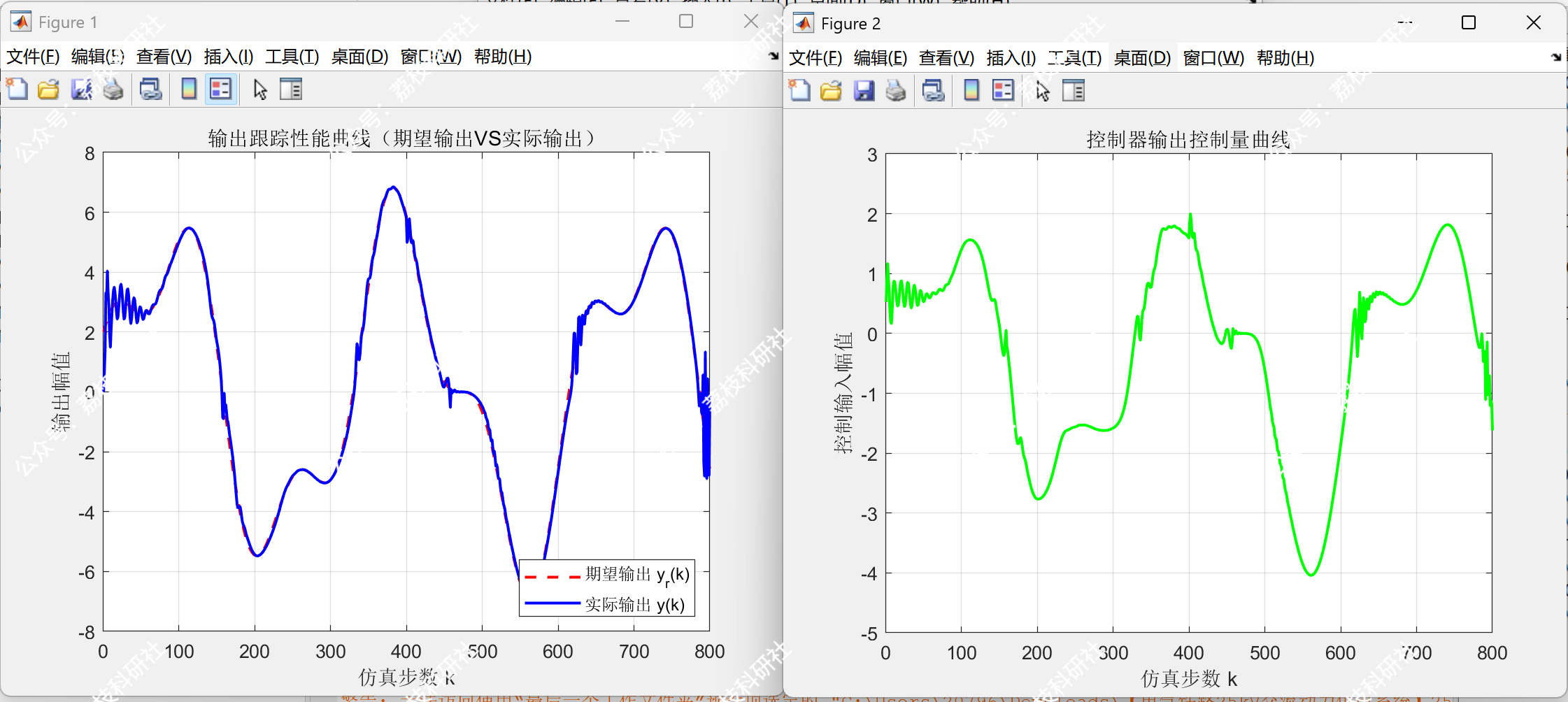

2.1 基于CFDL的无模型自适应控制（MFAC）

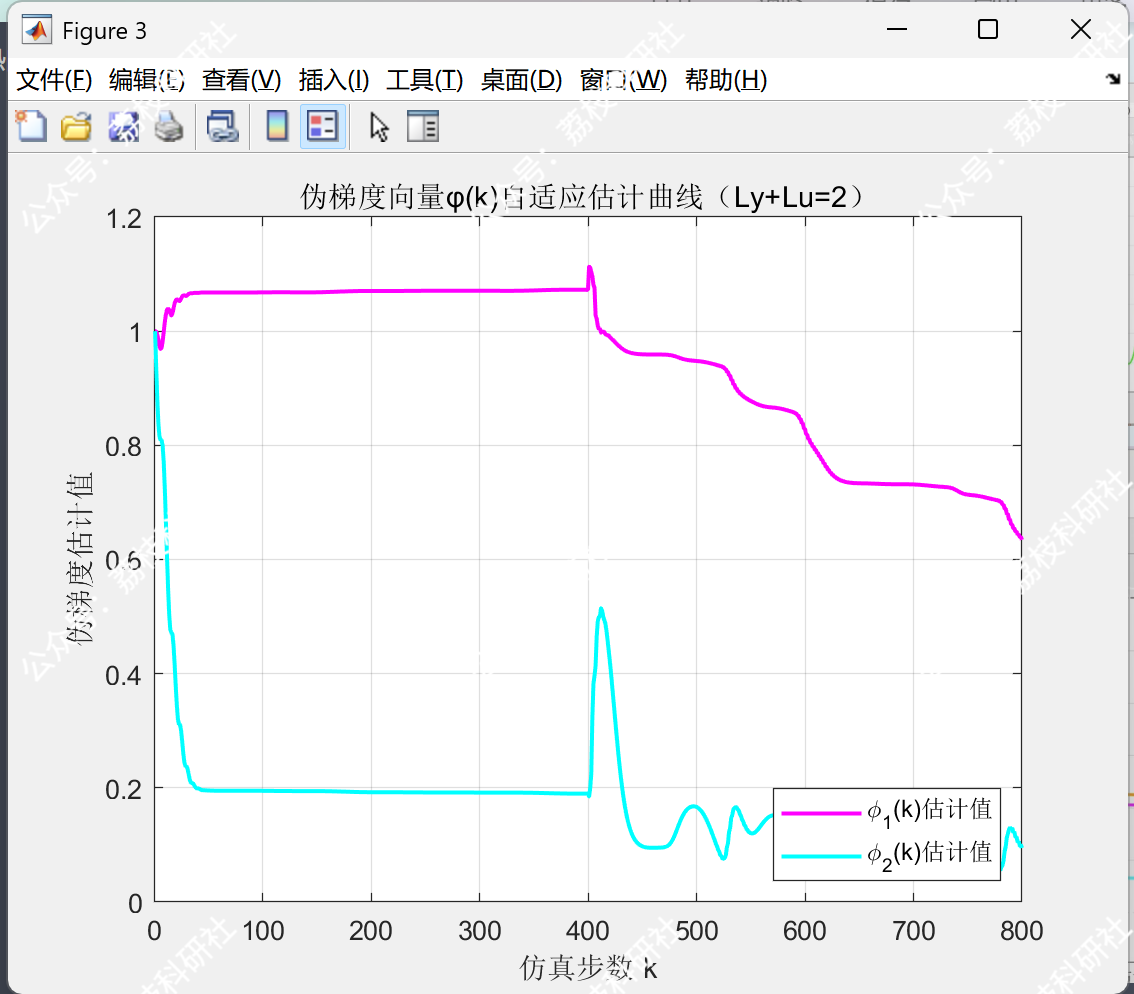

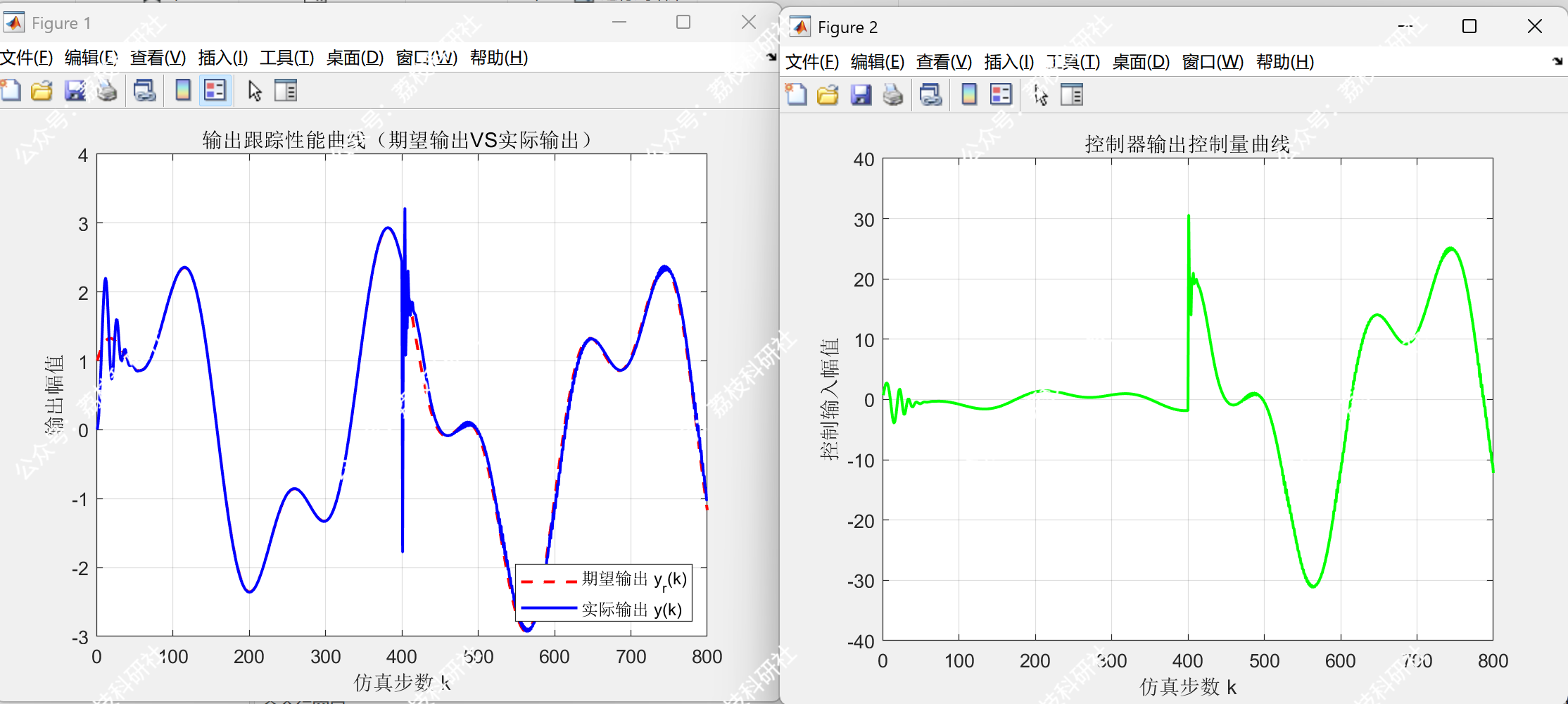

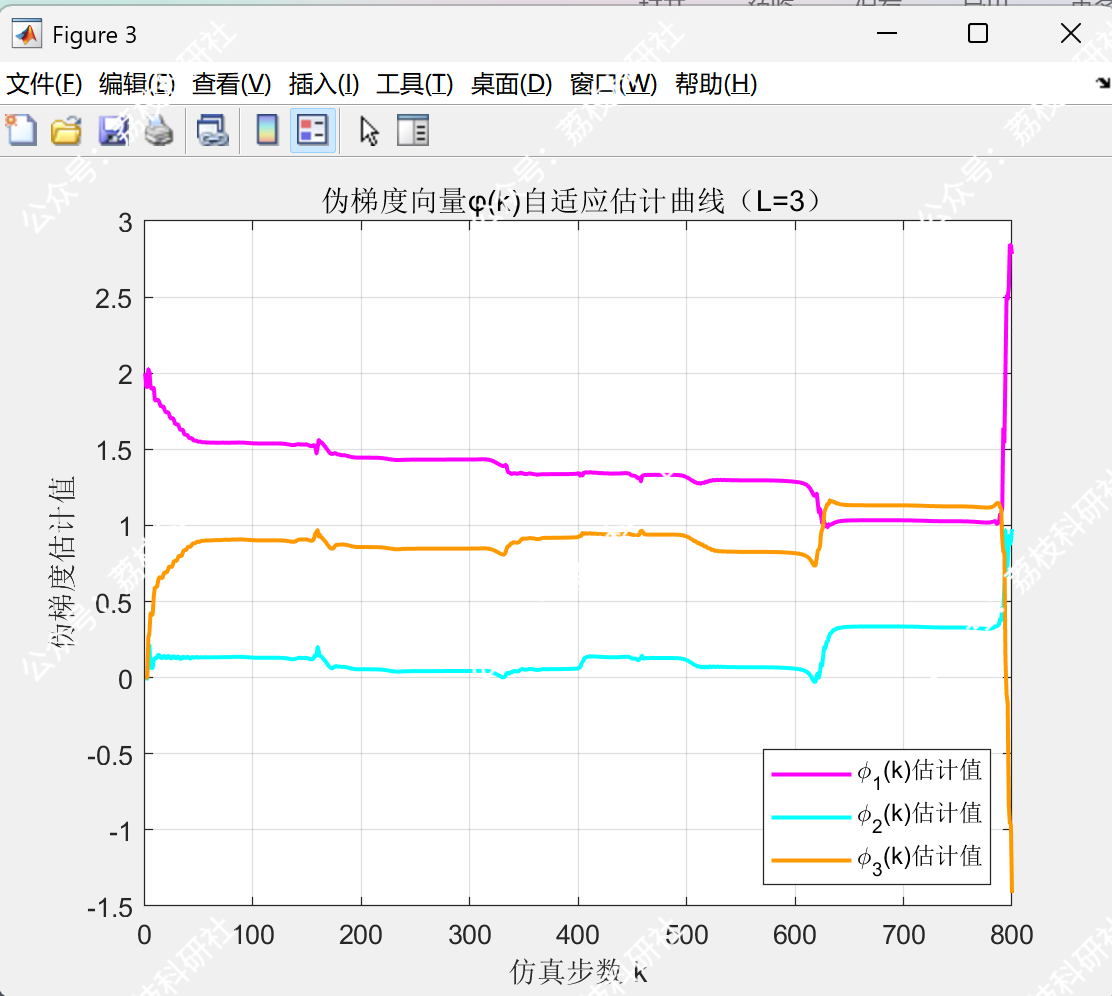

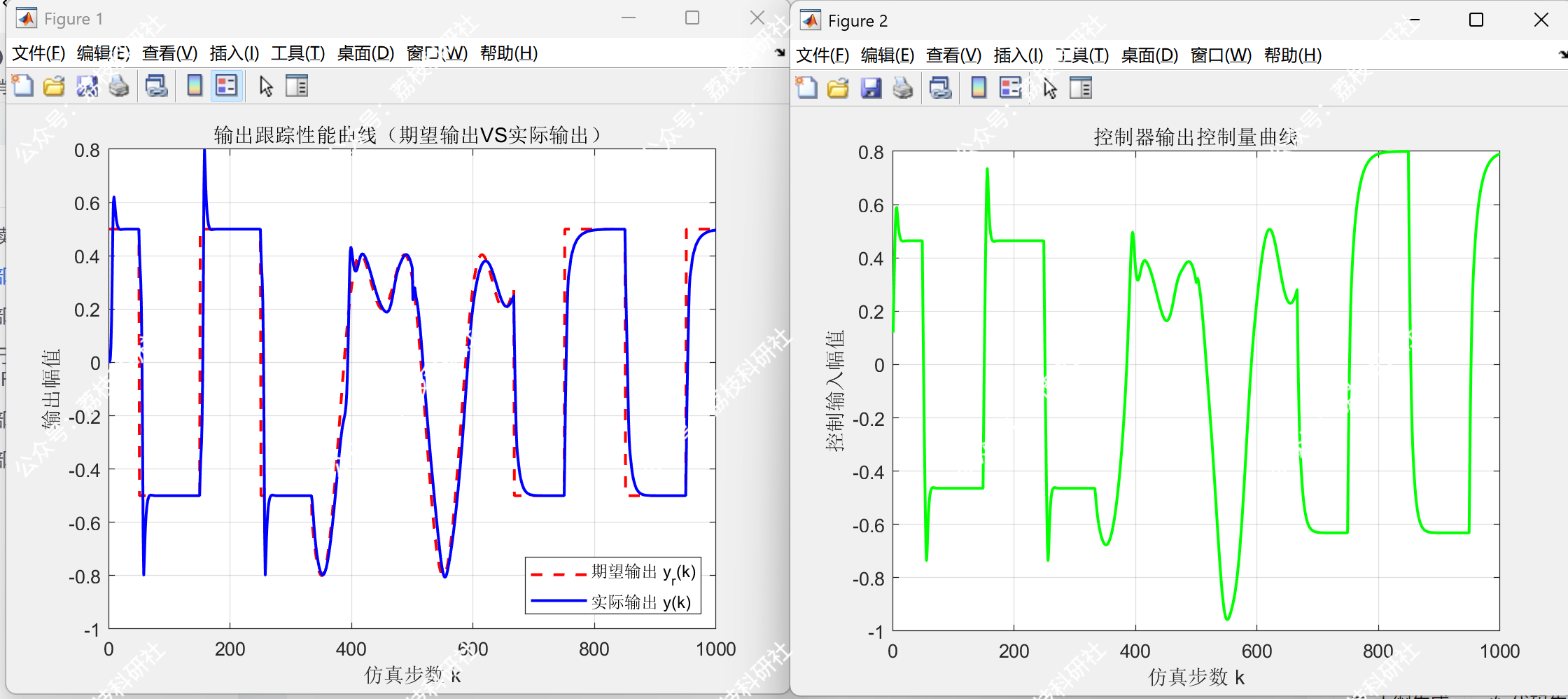

2.2 基于PFDL的无模型自适应控制（MFAC）

2.3 基于FFDL的无模型自适应控制（MFAC）

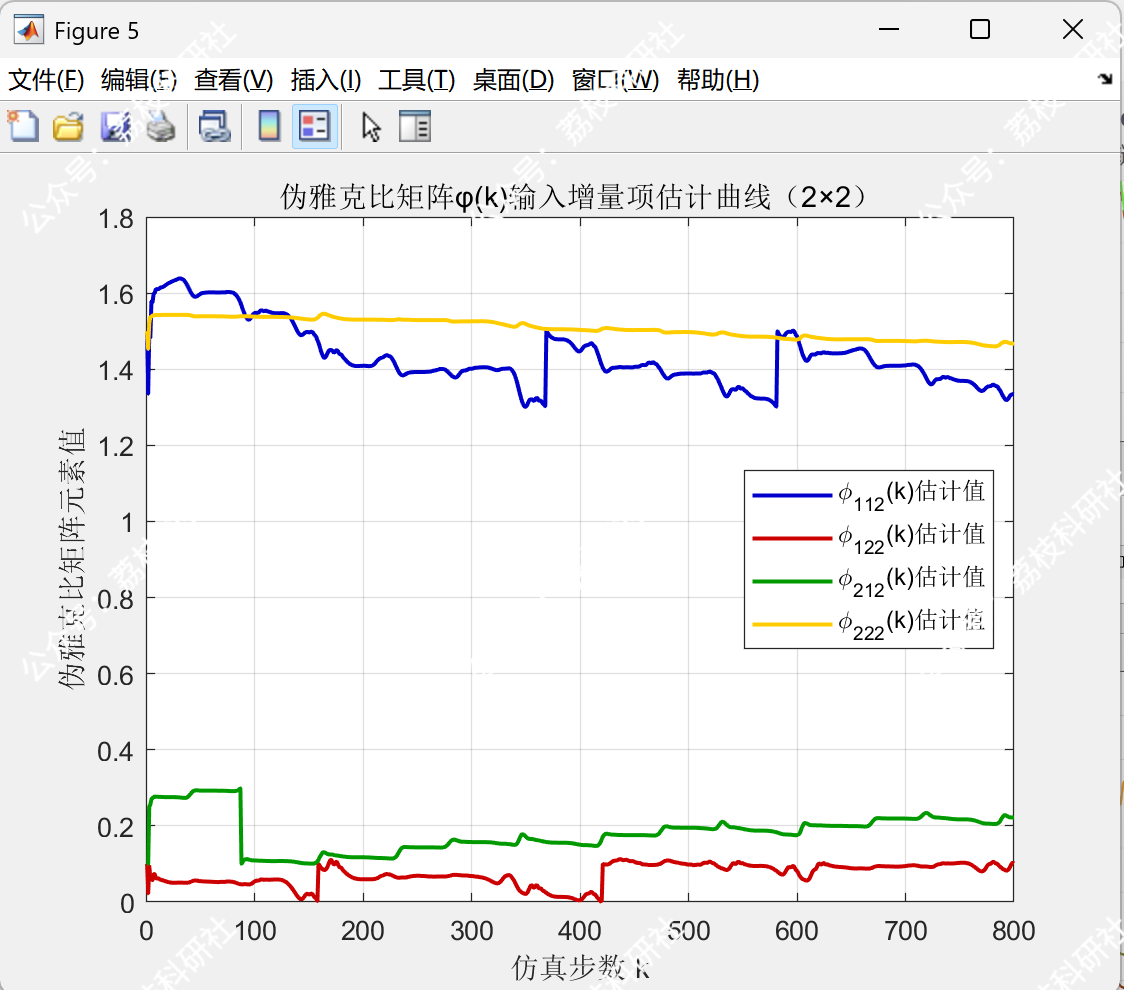

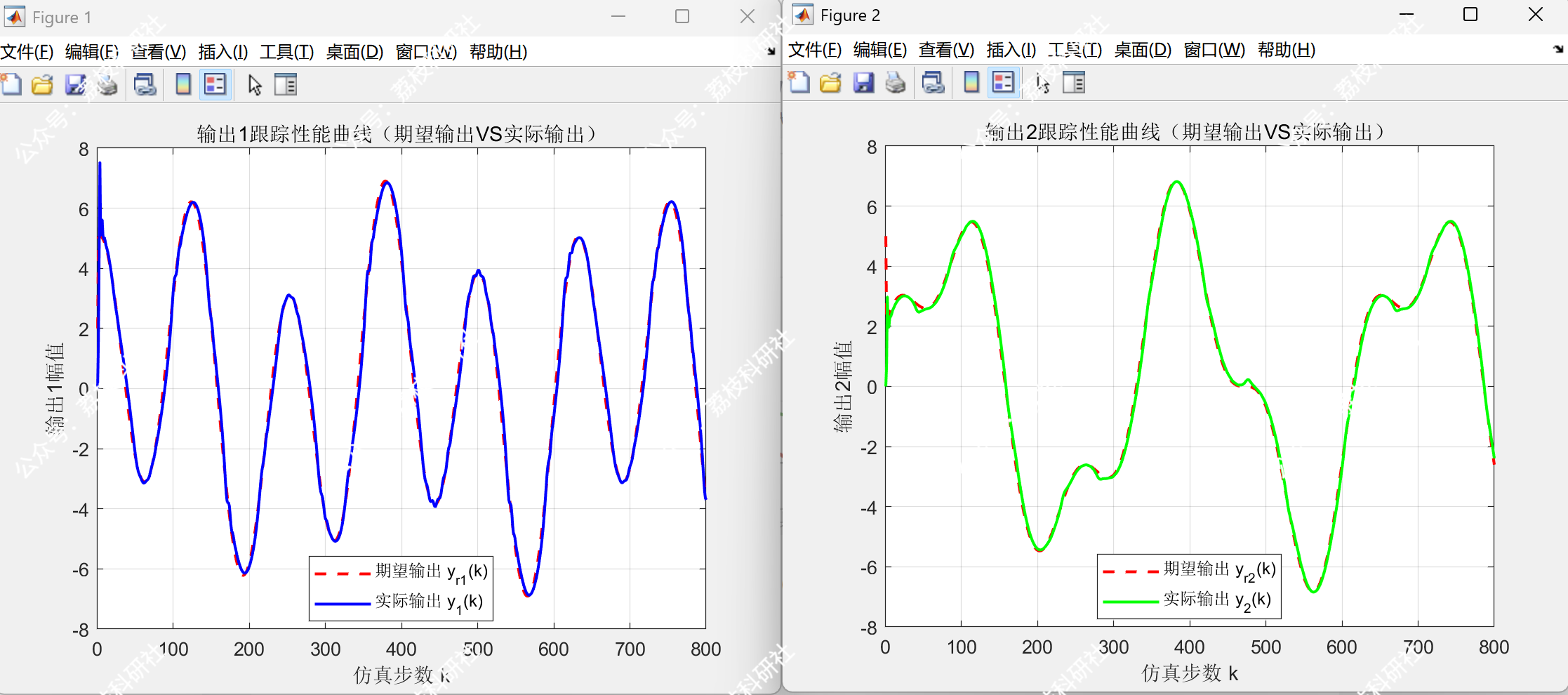

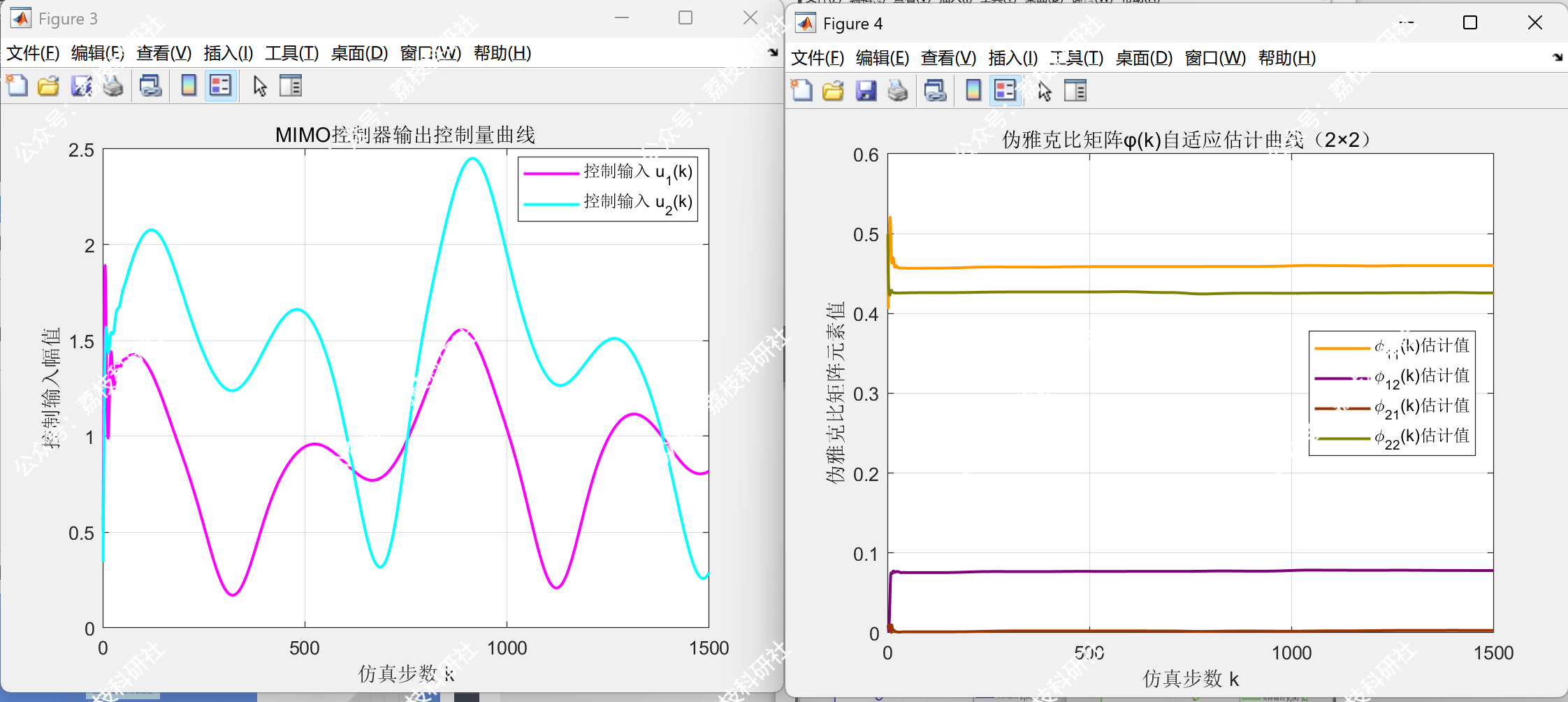

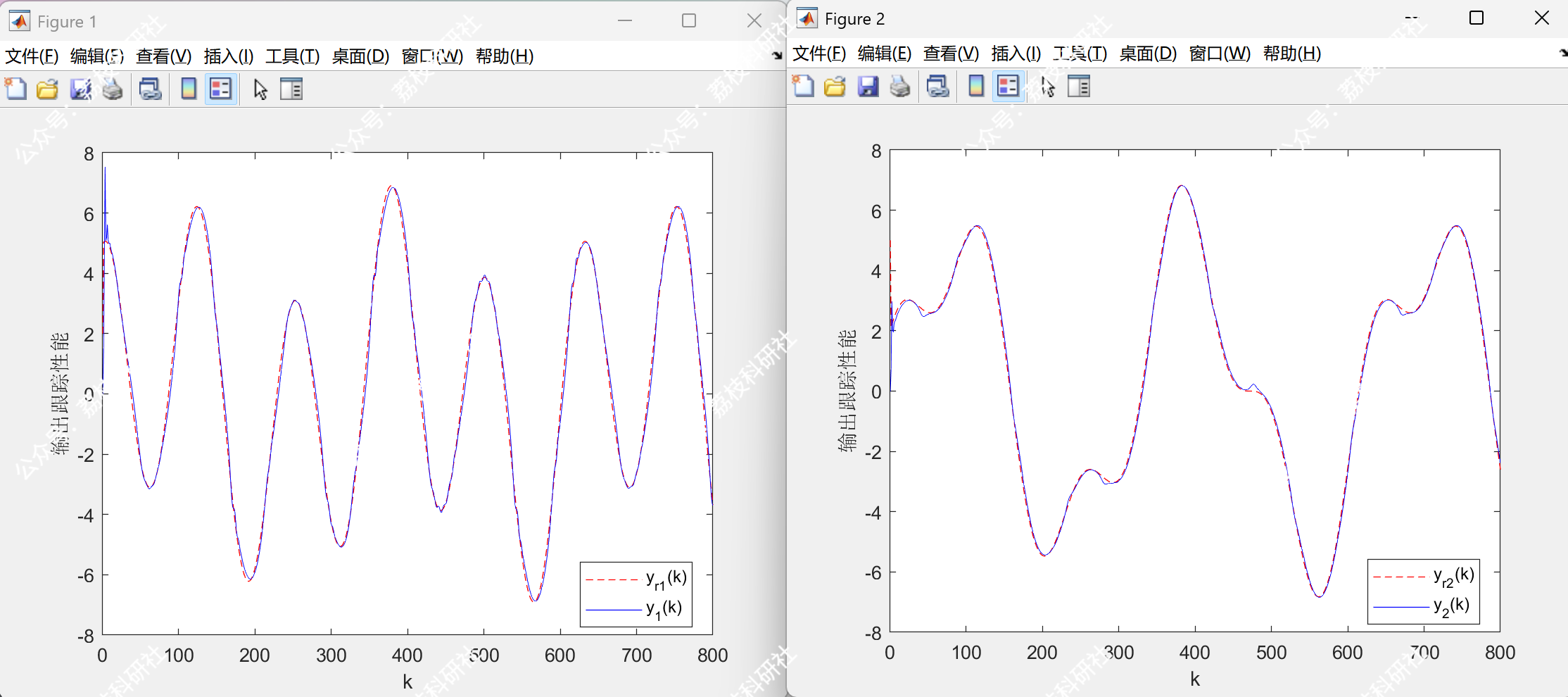

2.4 基于CFDL的MIMO无模型自适应控制（MFAC）

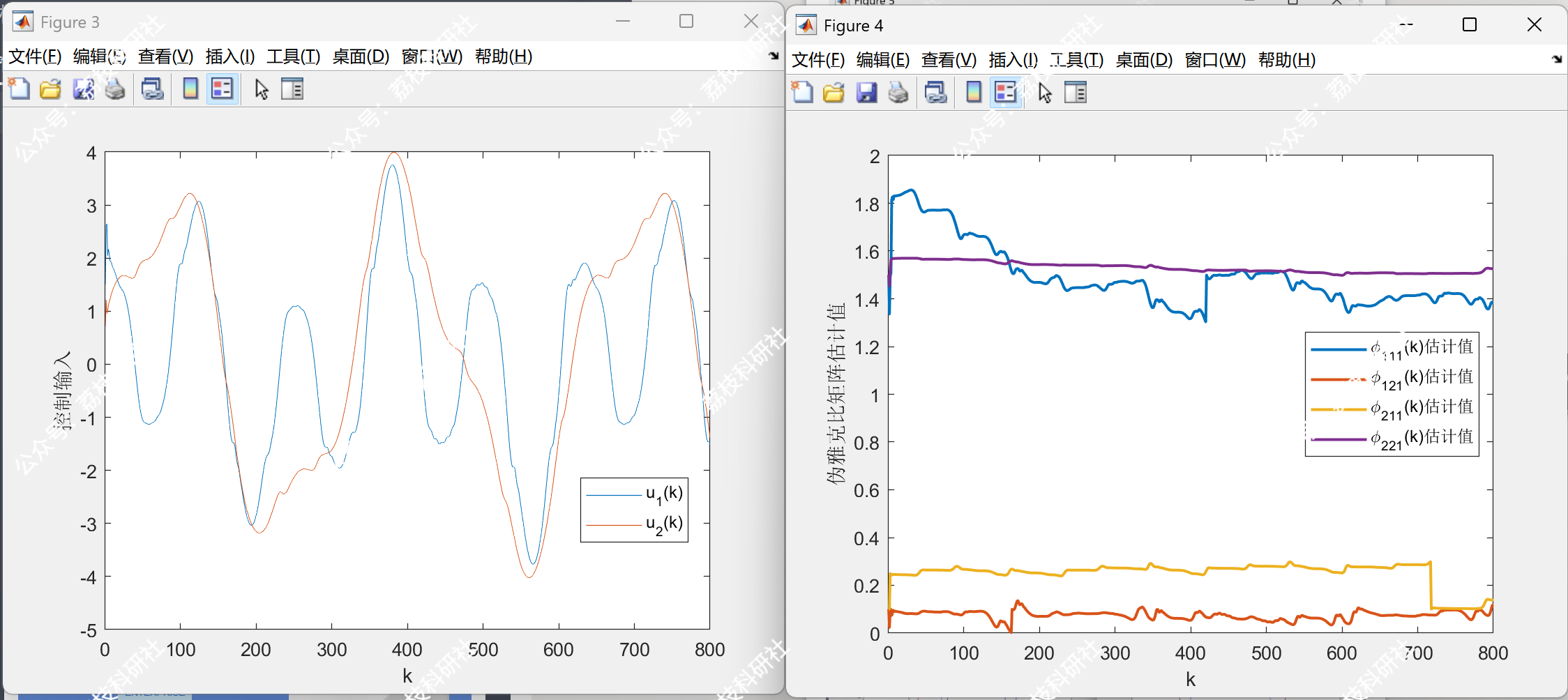

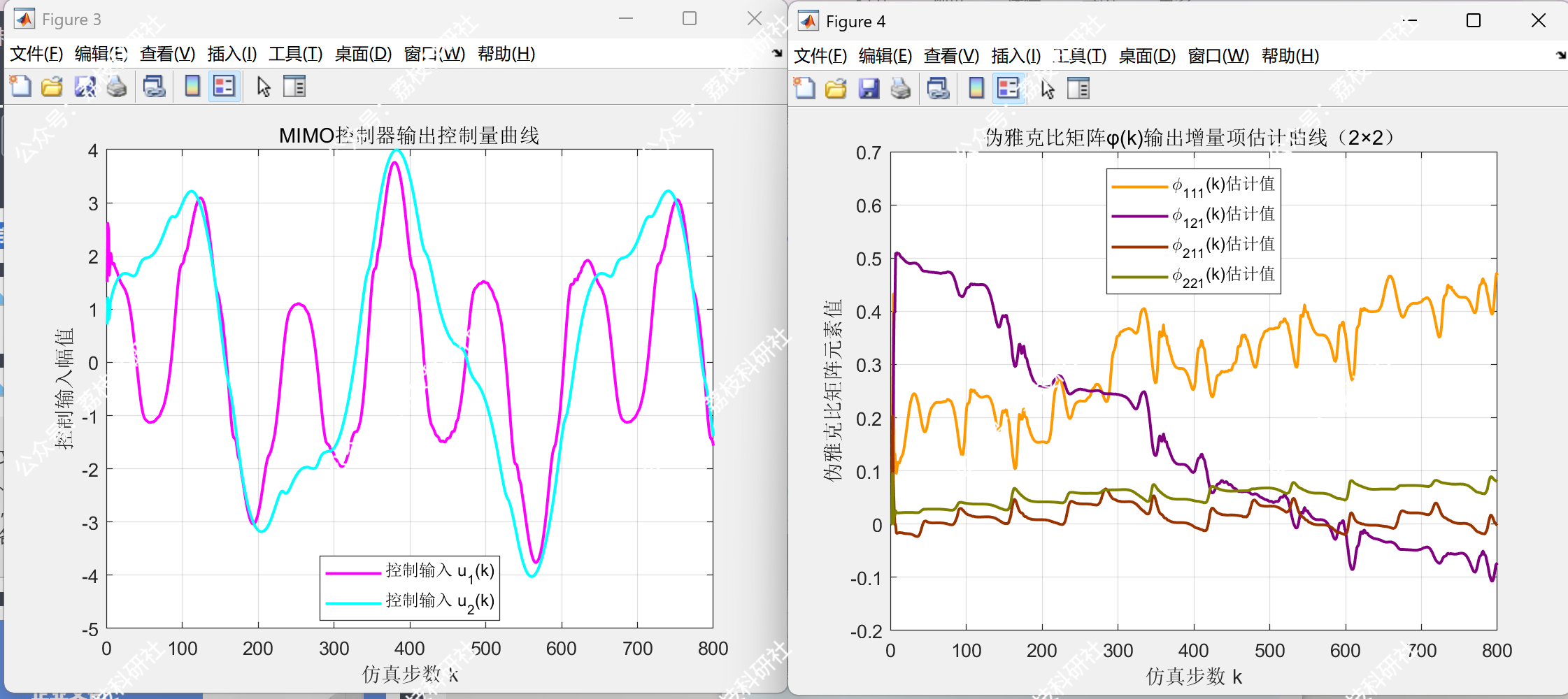

2.5 基于FFDL的MIMO无模型自适应控制（MFAC）

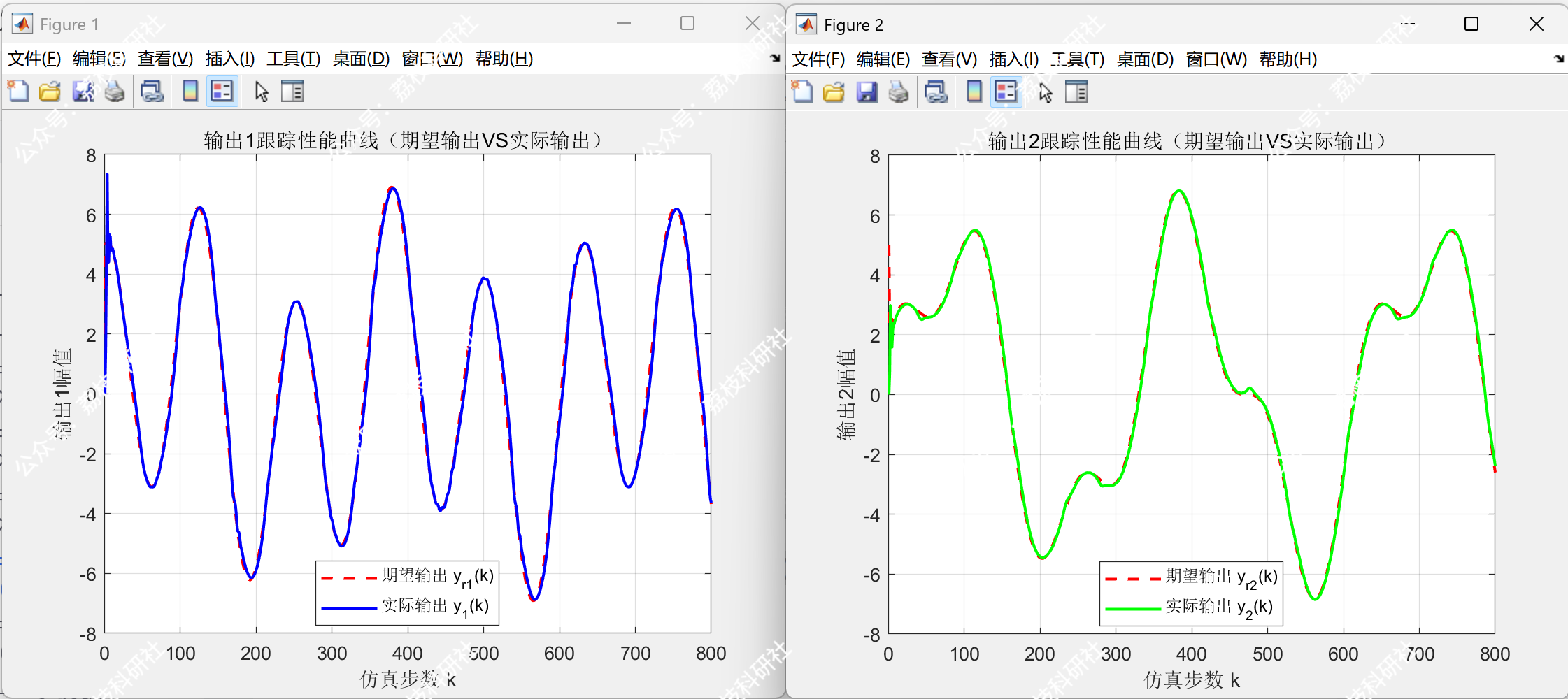

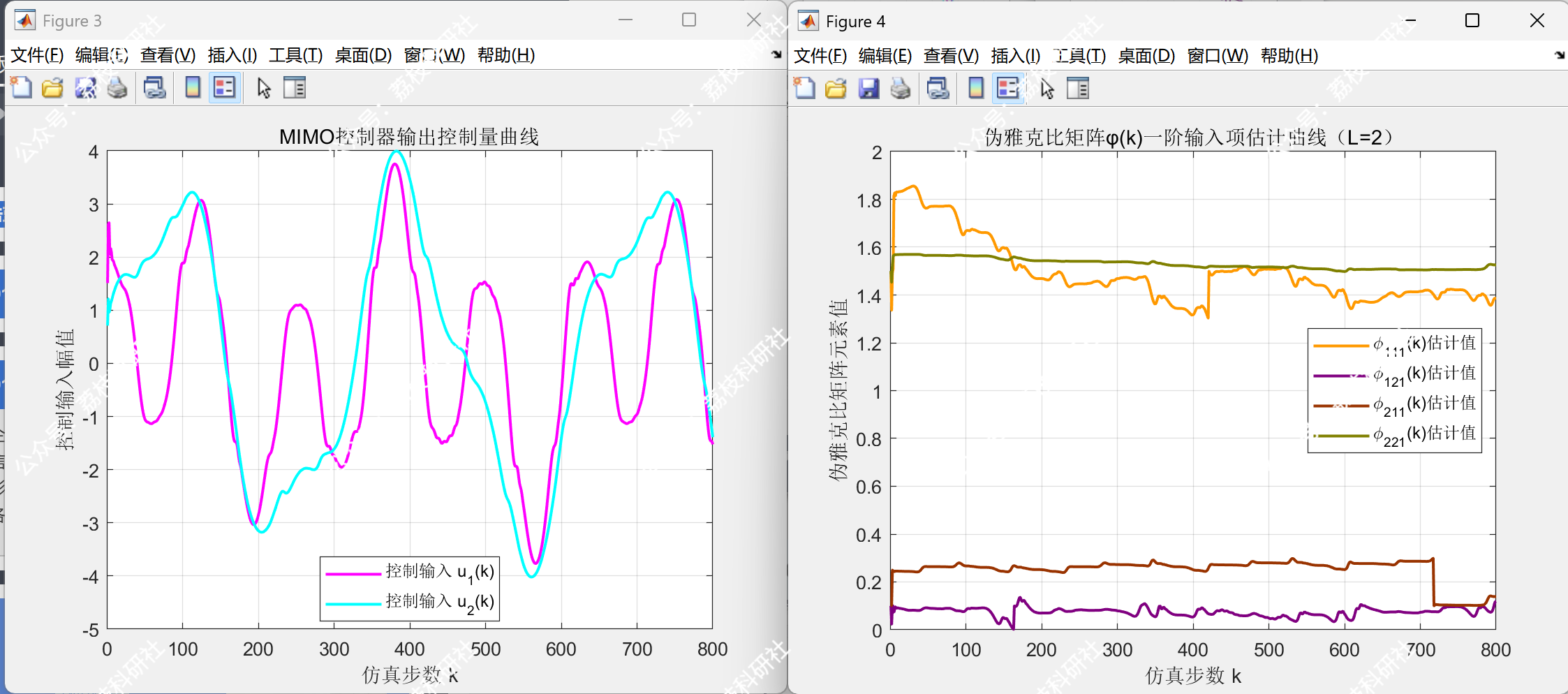

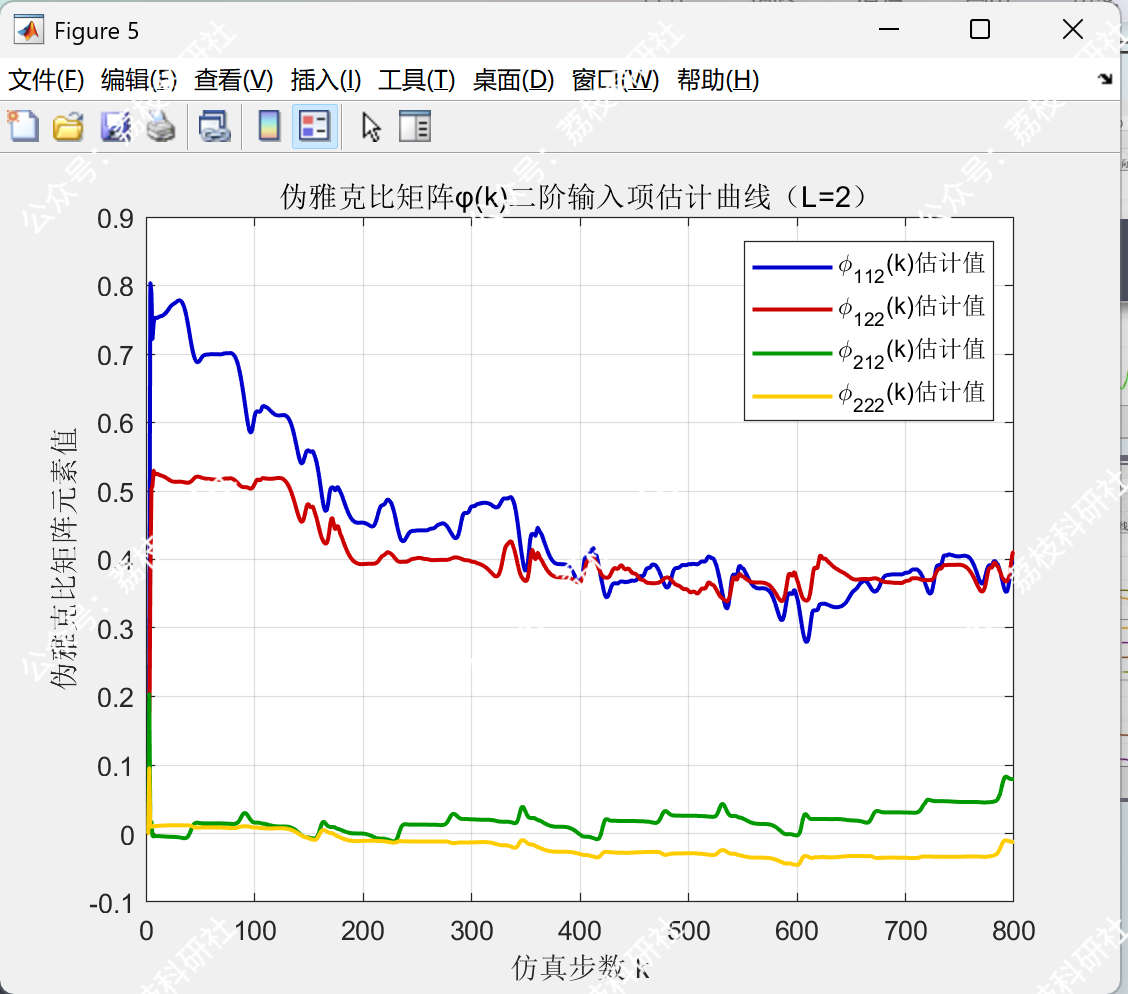

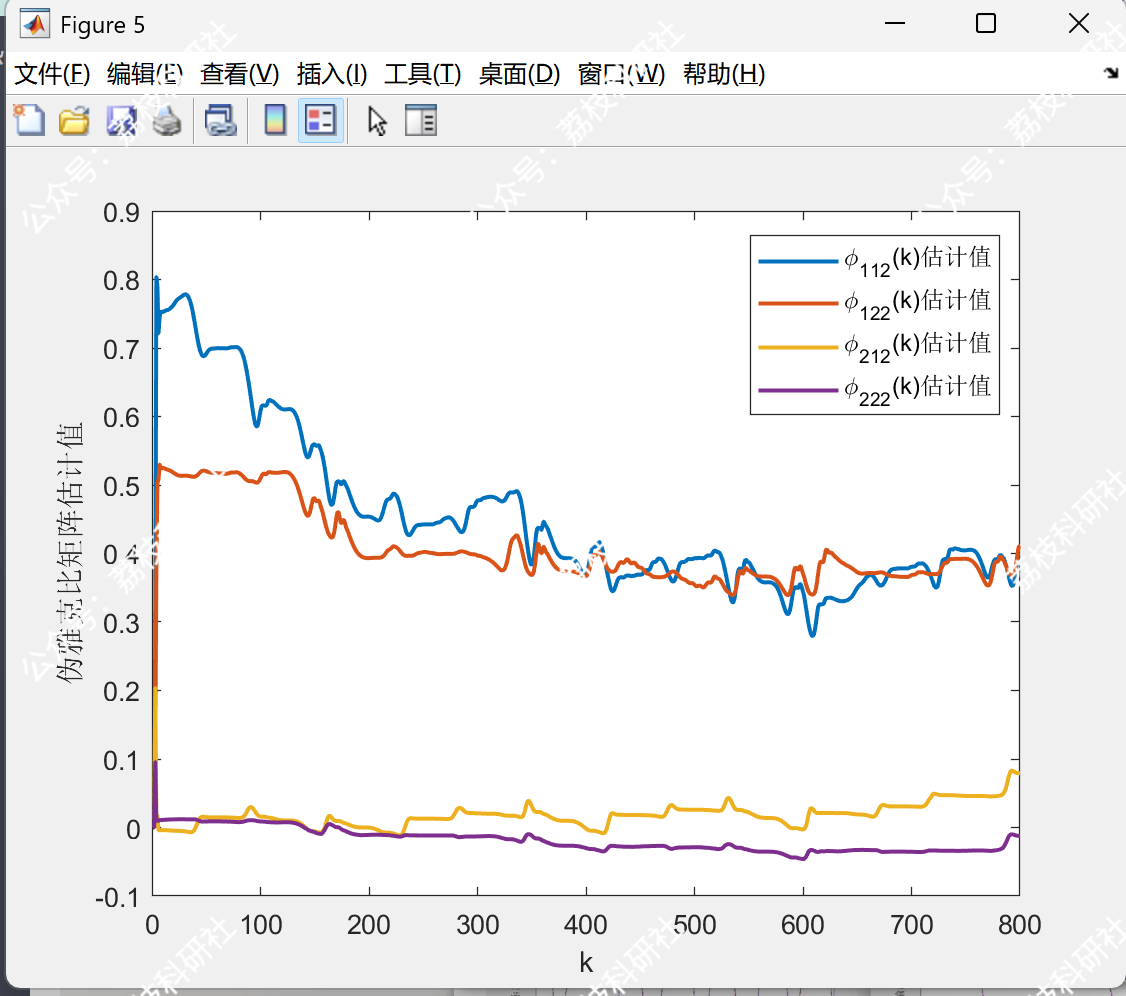

2.6 基于PFDL的MIMO无模型自适应控制（MFAC）

2.7 基于PFDL的MIMO无模型自适应控制

部分代码：

%% 基于PFDL的MIMO无模型自适应控制（MFAC）

% 核心功能：针对2输入2输出（MIMO）非线性系统，采用部分格式动态线性化（PFDL）设计无模型自适应控制器

% 适用场景：无精确数学模型、强耦合的多变量非线性系统，验证PFDL框架下MIMO-MFAC的解耦跟踪性能

% 核心差异：PFDL仅考虑多阶控制输入增量（无输出增量项），是CFDL（单阶输入）与FFDL（输入+输出）的折中方案

clear all; close all; clc; % 彻底清空环境，清除所有变量/图形/命令行，避免任何残留干扰

%% 1. 系统结构参数定义 + 全数组预分配（核心：杜绝维度错误，保证计算效率）

m = 2; % MIMO系统维度：2输入2输出（u1/u2 → y1/y2）

ny = 2; % 单输出延迟阶数（每个输出的历史维度：2阶）

nu = 2; % 单输入延迟阶数（每个输入的历史维度：2阶）

N = 800; % 仿真总步数（控制周期数）

L = 2; % PFDL核心参数：控制输入线性化长度常数（多阶输入增量维度）

% 预分配所有数组（严格按维度定义，MATLAB 2018b对动态扩展数组兼容性差，必须提前定义）

time = linspace(1, N, N); % 时间向量：1×800（直接生成，避免动态赋值，提升效率）

uk = zeros(m, nu); % 控制输入历史矩阵：2×2（uk(1,i)表示u1(k-i)，存储u(k),u(k-1)）

yk = zeros(m, ny); % 系统输出历史矩阵：2×2（存储y(k),y(k-1)）

duk = zeros(m, L); % 控制增量历史矩阵：2×2（PFDL核心，存储多阶Δu(k),Δu(k-1)）

y = zeros(m, N); % 系统输出矩阵：2×800（存储全周期y1/y2输出）

yr = zeros(m, N+1); % 期望输出矩阵：2×801（存储全周期参考轨迹，多1步适配k+1）

dy = zeros(m, N); % 输出增量矩阵：2×800（存储Δy1/Δy2）

du = zeros(m, N); % 控制增量矩阵：2×800（存储Δu1/Δu2）

u = zeros(m, N); % 控制输入矩阵：2×800（存储全周期u1/u2控制量）

Phih = zeros(m, m*L, N); % 伪雅克比矩阵：2×4×800（PFDL核心，仅含多阶输入增量项）

phih = zeros(L*m*m, N); % 展开后的伪雅克比：8×800（一维展开，便于绘图展示）

% 期望输出初始值（正弦+余弦复合轨迹，测试强耦合系统解耦跟踪能力）

yr(1,1) = 5*sin(0/50) + 2*cos(0/20);

yr(2,1) = 2*sin(0/50) + 5*cos(0/20);

%% 2. 控制器核心参数配置（PFDL-MFAC专用）

% 伪雅克比矩阵初始估计值（分块结构：核心输入项+冗余项，对角为主，弱耦合）

Phihk = [[1.5 0.1; 0.1 1.5], zeros(m,m*(L-1))];

Phih0 = Phihk(:,1:m); % 伪雅克比矩阵基准值（核心块，用于异常值重置）

eta = 0.5; % 伪雅克比矩阵估计算法步长因子（收敛速度调节）

mu = 1; % 正则化系数（防止参数更新时分母为0）

rho = 0.5*ones(L,1); % 控制律权重向量（多阶输入增量项权重，PFDL特征）

lambda = 0.01; % 控制律正则化系数（防止控制量饱和/震荡）

b1 = 0.3; % 非对角元（耦合项）幅值阈值（限制耦合强度）

b2 = 1.3; % 对角元（主通道）幅值阈值（保证主通道稳定性）

alpha = 1.5; % 对角元幅值上限系数（防止参数估计发散）

%% 3. 主控制循环（MIMO-PFDL-MFAC核心逻辑）

for k = 1:N

%% 3.1 MIMO被控对象模型（强耦合非线性系统，无精确解析模型）

% 2输入2输出强耦合非线性输出方程（含历史输出/输入耦合项）

y(1,k) = -0.8*sin(yk(1,1)) - 0.16*yk(1,2)... % 输出1：含历史输出非线性项

+ uk(1,1) + 1.7*uk(1,2) - 0.5*uk(2,2) + uk(2,2)/(1+uk(2,2)^2); % 输入耦合项

y(2,k) = -0.8*yk(2,1) - 0.16*yk(2,2)... % 输出2：含历史输出线性项

+ uk(2,1) + 2*uk(2,2) + 0.3*uk(1,2) + uk(1,2)/(1+uk(1,2)^2); % 输入耦合项

%% 3.2 MIMO期望输出轨迹（不同幅值的复合谐波轨迹，强化解耦测试难度）

yr(1,k+1) = 2*sin(k/50) + 5*cos(k/20);

yr(2,k+1) = 5*sin(k/50) + 2*cos(k/20);

%% 3.3 伪雅克比矩阵估计（PFDL核心：多阶控制输入增量动态线性化）

dy(:,k) = y(:,k) - yk(:,1); % 计算MIMO系统输出增量向量（Δy(k) = y(k) - y(k-1)）

% 拼接多阶控制增量形成dHk（PFDL特征，仅含输入增量，无输出增量）

dHk = [];

for i = 1:L

dHk = [dHk; duk(:,i)];

end

% 伪雅克比矩阵自适应更新公式（PFDL扩展版，带范数正则化，防止参数震荡）

Phih(:,:,k) = Phihk + eta*(dy(:,k)-Phihk*dHk)*dHk'/(mu+norm(dHk)^2);

% 伪雅克比矩阵异常值重置（MATLAB 2018b兼容：用||替代|，避免非标量逻辑错误）

for i = 1:m

for j = 1:m

if i==j % 对角元（主通道）：限制幅值范围+符号一致性

if abs(Phih(i,j,k))<b2 || abs(Phih(i,j,k))>alpha*b2 || sign(Phih(i,j,k))~=sign(Phih0(i,j))

Phih(i,j,k) = Phih0(i,j);

end

else % 非对角元（耦合项）：限制幅值+符号一致性

if abs(Phih(i,j,k))>b1 || sign(Phih(i,j,k))~=sign(Phih0(i,j))

Phih(i,j,k) = Phih0(i,j);

end

end

end

end

% 伪雅克比矩阵展开（一维数组化，简化索引，避免公式错误，便于绘图展示）

idx = 1;

for p = 1:L

for i = 1:m

for j = 1:m

phih(idx, k) = Phih(i, (p-1)*m + j, k);

idx = idx + 1;

end

end

end

%% 3.4 MIMO控制量计算（PFDL-MFAC核心控制律：多阶输入增量解耦误差修正）
