户外RTK定位原理及实现
目录
一、引言
在户外测绘、工程施工、精准农业等众多领域，高精度定位是保障工作高效开展的核心需求。传统的定位技术往往难以兼顾实时性与精度，而实时动态差分定位技术（Real - Time Kinematic，简称RTK）的出现，彻底改变了这一局面。RTK技术能够在户外环境中实时提供厘米级的三维定位精度，为各类户外作业带来了革命性的提升。本文将深入剖析户外RTK定位的原理，详细阐述其实现过程，并探讨其在不同户外场景中的应用及未来发展趋势。
二、户外RTK定位的核心原理
2.1 载波相位差分的基础原理
RTK定位技术的核心在于载波相位差分方法。与伪距差分相比，载波相位观测值具有更高的精度。卫星发射的载波信号如同一条精准的“测量尺”，其波长较短，能够实现更细微的距离测量。
在RTK系统中，基准站和流动站同时接收同一组卫星的信号。基准架设在已知精确坐标的点上，它通过接收卫星信号，计算出卫星到基准站的伪距和载波相位观测值。由于基准站的坐标已知，它可以根据卫星星历计算出卫星到基准站的理论距离，将理论距离与实际观测值进行对比，从而得到差分改正值。这些改正值包含了卫星钟差、电离层延迟、对流层延迟等误差信息。
流动站在接收卫星信号的同时，也接收来自基准站的差分改正值。流动站将自身的载波相位观测值与基准站的差分改正值进行组合，构建出差分观测方程，通过实时解算这些方程，最终得到流动站的精确三维坐标。
2.2 整周模糊度的求解
整周模糊度是RTK定位中的关键问题。载波相位观测值可以表示为： [ \phi = \frac{1}{\lambda} \rho + N + \frac{c}{\lambda} (dt_r - dt_s) + \frac{1}{\lambda} (d_{ion} + d_{trop}) + \varepsilon ] 其中，(\phi) 为载波相位观测值，(\lambda) 为载波波长，(\rho) 为卫星到接收机的几何距离，(N) 为整周模糊度，(c) 为光速，(dt_r) 为接收机钟差，(dt_s) 为卫星钟差，(d_{ion}) 为电离层延迟，(d_{trop}) 为对流层延迟，(\varepsilon) 为观测噪声。
整周模糊度 (N) 是一个整数，表示在接收机开始跟踪卫星信号时，载波信号已经传播的整周数。由于 (N) 无法直接观测得到，所以必须通过特定的方法进行求解。常见的求解方法包括静态初始化法、动态初始化法（OTF）等。静态初始化法需要流动站在一个固定点上保持静止，通过长时间的观测来确定整周模糊度；而动态初始化法则允许流动站在运动过程中，通过对多个历元的观测值进行处理，实时求解整周模糊度。一旦整周模糊度被准确求解，流动站就能够实时获得厘米级的定位精度。
2.3 误差源分析与消除
在户外RTK定位过程中，存在多种误差源，这些误差会影响定位精度。主要的误差源包括卫星轨道误差、卫星钟差、电离层延迟、对流层延迟、多路径效应和接收机噪声等。
卫星轨道误差是由于卫星星历的精度有限导致的，它会影响卫星到接收机的几何距离计算。卫星钟差是卫星上原子钟的误差，会导致伪距和载波相位观测值出现偏差。电离层延迟是由于信号穿过电离层时，受到电离层中带电粒子的影响而产生的延迟，这种延迟与信号的频率有关，可以通过双频观测值进行消除。对流层延迟是信号穿过对流层时，受到大气折射的影响而产生的延迟，它与大气的温度、湿度和压力等因素有关，可以通过模型进行修正。
多路径效应是指信号在传播过程中，经过反射、散射等作用后，到达接收机的信号与直接信号相互干扰，从而产生误差。在户外环境中，建筑物、树木、地形等都可能导致多路径效应的发生。为了减少多路径效应的影响，可以采用抗多路径天线、选择合适的观测地点等方法。接收机噪声是接收机自身的电子噪声，会对观测值产生一定的影响，通常可以通过提高接收机的性能来降低其影响。

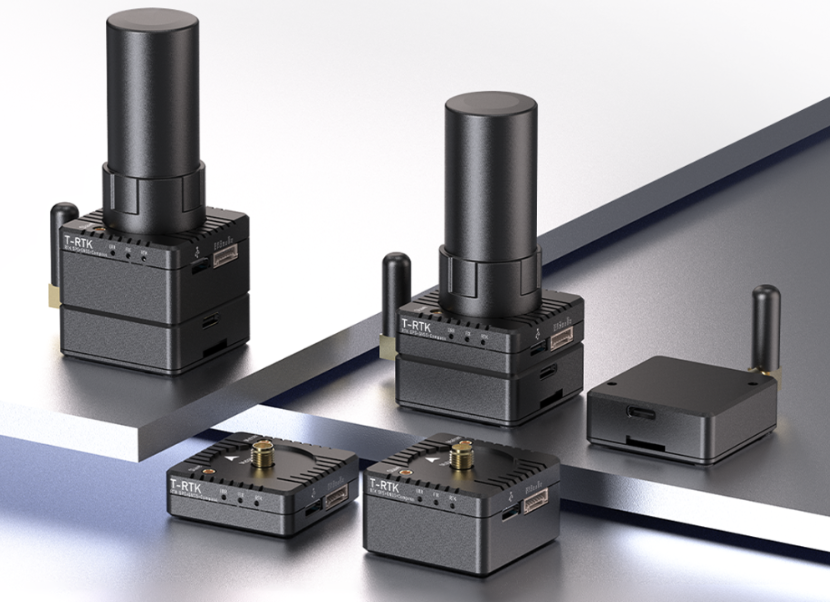

三、户外RTK定位系统的组成
3.1 基准站
基准站是RTK系统的核心组成部分之一，它通常架设在已知精确坐标的控制点上。基准站主要由GNSS接收机、天线、数据通信设备和电源等组成。
GNSS接收机负责接收卫星信号，并对信号进行处理和分析，得到伪距和载波相位观测值。天线的作用是接收卫星信号，它的性能直接影响到信号的接收质量。数据通信设备用于将基准站的差分改正值实时传输给流动站，常见的通信方式包括无线电台、GPRS/CDMA网络等。电源为基准站的各个设备提供电力支持，确保基准站能够连续稳定地工作。
基准站的选址非常重要，它应该选择在视野开阔、无遮挡的地方，以保证能够接收到足够数量的卫星信号。同时，基准站的位置应该远离强电磁波干扰源，如高压电线、雷达站等，以避免信号受到干扰。
3.2 流动站
流动站是RTK系统的移动测量终端，它可以在户外环境中自由移动，实时获取自身的精确位置。流动站主要由GNSS接收机、天线、数据通信设备、手簿和电源等组成。
GNSS接收机和天线的功能与基准站类似，负责接收卫星信号和基准站的差分改正值。数据通信设备用于接收来自基准站的差分改正值，并将流动站的观测数据传输给基准站（在某些情况下）。手簿是流动站的控制终端，它可以显示定位结果、设置测量参数、存储测量数据等。电源为流动站的各个设备提供电力支持，通常采用可充电电池，以保证流动站能够在户外长时间工作。
流动站的操作相对简单，操作人员只需要将流动站携带到需要测量的地点，打开设备，等待初始化完成后，就可以实时获取厘米级的定位精度。
3.3 数据通信链路
数据通信链路是连接基准站和流动站的桥梁，它负责将基准站的差分改正值实时传输给流动站。常见的数据通信方式包括无线电台通信和移动通信网络通信。
无线电台通信是一种传统的通信方式，它具有传输速度快、延迟低等优点，适用于短距离、小范围的测量作业。无线电台的通信距离通常在10 - 15公里左右，在开阔地区可以达到更远的距离。但是，无线电台通信容易受到地形、建筑物等因素的影响，在复杂环境中通信质量可能会下降。
移动通信网络通信（如GPRS/CDMA、4G/5G）是一种新兴的通信方式，它具有覆盖范围广、通信稳定等优点，适用于长距离、大范围的测量作业。通过移动通信网络，基准站和流动站可以实现远程通信，不受地理距离的限制。但是，移动通信网络通信的延迟相对较高，可能会对实时定位精度产生一定的影响。
四、户外RTK定位的实现过程
4.1 基准站的设置与初始化
在进行户外RTK定位之前，首先需要设置基准站。基准站的设置包括选址、安装设备和参数设置等步骤。
选址时，要选择视野开阔、无遮挡、远离干扰源的地点。安装设备时，要将GNSS天线牢固地安装在基准站的观测墩上，确保天线的水平和垂直精度。然后，连接好接收机、数据通信设备和电源等设备。
参数设置是基准站初始化的关键步骤。需要设置基准站的坐标、卫星系统（如GPS、北斗、GLONASS等）、采样率、通信波特率等参数。设置完成后，基准站开始接收卫星信号，进行初始化。初始化过程中，基准站会计算出卫星到基准站的伪距和载波相位观测值，并根据已知坐标计算出差分改正值。
4.2 流动站的初始化与定位
流动站的初始化是指求解整周模糊度的过程。流动站开机后，首先会搜索卫星信号，当接收到足够数量的卫星信号后，开始进行初始化。
如果采用静态初始化法，流动站需要在一个固定点上保持静止，通过长时间的观测来确定整周模糊度。在观测过程中，流动站会不断地接收卫星信号和基准站的差分改正值，通过对观测值进行处理，逐步缩小整周模糊度的搜索范围，最终确定整周模糊度的准确值。
如果采用动态初始化法（OTF），流动站可以在运动过程中进行初始化。流动站会对多个历元的观测值进行处理，通过建立整周模糊度的搜索空间，利用最小二乘法等方法求解整周模糊度。一旦整周模糊度被准确求解，流动站就能够实时获得厘米级的定位精度。
在定位过程中，流动站会不断地接收卫星信号和基准站的差分改正值，实时解算差分观测方程，得到自身的精确三维坐标。同时，流动站会对定位结果进行质量控制，通过检查残差、卫星数量、PDOP值等指标，确保定位结果的可靠性。
4.3 数据处理与坐标转换
流动站获取的定位结果通常是基于WGS - 84坐标系的，而在实际应用中，往往需要将其转换为地方坐标系。坐标转换的方法主要包括七参数转换法、四参数转换法等。
七参数转换法需要至少三个已知点的WGS - 84坐标和地方坐标，通过计算七个转换参数（三个平移参数、三个旋转参数和一个尺度参数），将WGS - 84坐标系下的坐标转换为地方坐标系下的坐标。四参数转换法则适用于小范围的坐标转换，它只需要两个已知点的坐标，通过计算四个转换参数（两个平移参数、一个旋转参数和一个尺度参数），实现坐标转换。
在数据处理过程中，还需要对测量数据进行质量检查和编辑。质量检查包括检查观测值的完整性、准确性，检查定位结果的精度是否符合要求等。编辑过程主要是删除错误的观测值和定位结果，对缺失的数据进行补测等。
五、户外RTK定位在不同场景中的应用
5.1 测绘工程
在测绘工程中，RTK技术已经成为了一种主流的测量手段。它可以用于控制测量、地形测图、工程放样等工作。
在控制测量中，传统的控制测量方法（如三角网、导线网）需要大量的人力和时间，而且要求点间通视。而采用RTK技术进行控制测量，只需要一人操作流动站，在短时间内就可以完成控制点的测量，大大提高了工作效率。同时，RTK技术可以实时获取定位结果的精度，避免了传统测量方法中事后发现精度不合格而需要返工的问题。
在地形测图中，RTK技术可以实现单人作业。操作人员只需要携带流动站，在地形地貌的碎部点上停留几秒钟，输入特征编码，就可以将点的坐标和属性信息存储到手簿中。回到室内后，通过专业的测绘软件，就可以快速生成地形图。这种方法不仅提高了测图效率，而且减少了人为误差。
在工程放样中，RTK技术可以将设计图纸上的坐标精确地放样到实地。操作人员只需要将设计坐标输入到手簿中，流动站就会实时显示当前位置与设计位置的偏差，引导操作人员快速准确地找到放样点。与传统的放样方法相比，RTK技术具有放样精度高、速度快、操作简单等优点。
5.2 精准农业
在精准农业中，RTK技术可以实现农田的精准管理。它可以用于农田测绘、变量施肥、精准播种等工作。
在农田测绘中，RTK技术可以快速准确地测量农田的边界、地形、土壤肥力等信息。通过这些信息，可以绘制出农田的精准地图，为农田的管理和规划提供依据。
在变量施肥中，根据农田的土壤肥力和作物生长情况，利用RTK技术可以实现精准施肥。安装有RTK系统的施肥机械可以根据实时获取的位置信息，自动调整施肥量，实现不同区域的差异化施肥。这样不仅可以提高肥料的利用率，减少环境污染，还可以提高作物的产量和质量。
在精准播种中，RTK技术可以引导播种机械按照预设的行距和株距进行播种。通过实时获取播种机械的位置信息，确保播种的精度和均匀性，提高播种质量。
5.3 地质灾害监测
在地质灾害监测中，RTK技术可以实时监测地质灾害体的变形情况。它可以用于滑坡、泥石流、地面沉降等地质灾害的监测。
通过在地质灾害体上布设多个监测点，安装RTK流动站，实时获取监测点的三维坐标。通过对监测数据的分析，可以及时发现地质灾害体的变形趋势，提前发出预警信号。与传统的监测方法相比，RTK技术具有监测精度高、实时性强、自动化程度高等优点，可以为地质灾害的防治提供有力的技术支持。
六、户外RTK定位技术的发展趋势
6.1 多传感器融合
为了进一步提高户外RTK定位的精度和可靠性，未来RTK技术将与激光扫描、SLAM（同时定位与地图构建）、计算机视觉等多传感器进行深度融合。
激光扫描技术可以快速获取周围环境的三维点云数据，通过与RTK定位数据的融合，可以实现更精准的环境建模和定位。SLAM技术可以在没有先验地图的情况下，实时构建环境地图并确定自身位置，与RTK技术融合后，可以在卫星信号遮挡的环境中（如城市峡谷、森林等）实现连续定位。计算机视觉技术可以通过对图像的处理和分析，获取环境的特征信息，与RTK定位数据融合后，可以提高定位的精度和鲁棒性。
6.2 网络RTK与PPP - RTK的发展
网络RTK技术通过在一个区域内布设多个基准站，构建基准站网，利用数据处理中心生成虚拟参考站的差分改正信息，实现大范围的无缝覆盖。与传统的单基准站RTK技术相比，网络RTK技术具有覆盖范围广、定位精度均匀等优点。未来，网络RTK技术将不断完善，基准站网的密度将不断提高，定位精度和可靠性将进一步增强。
PPP - RTK（精密单点定位与RTK融合）技术融合了精密单点定位和RTK技术的优点，通过估计卫星钟差、偏差和大气改正产品，实现快速固定模糊度的精密定位。PPP - RTK技术可以利用全球、区域或局域参考网，为用户提供不同精度等级的定位服务。未来，PPP - RTK技术将在全球范围内得到广泛应用，为户外定位提供更加便捷、高效的解决方案。
6.3 智能化与自动化
随着人工智能和机器学习技术的发展，户外RTK定位系统将越来越智能化和自动化。通过引入机器学习算法，可以对定位数据进行智能分析和处理，自动识别和消除误差，提高定位精度和可靠性。
同时，RTK定位系统将实现自动化操作，减少人工干预。例如，在测绘工程中，RTK流动站可以与无人机、无人车等设备结合，实现自动化测量。无人机或无人车可以按照预设的航线自动飞行或行驶，RTK流动站实时获取位置信息，自动完成数据采集和处理。
七、结论
户外RTK定位技术凭借其厘米级的实时定位精度，已经在测绘工程、精准农业、地质灾害监测等众多领域得到了广泛应用。通过深入了解RTK定位的原理、系统组成和实现过程，我们可以更好地应用这一技术，为户外作业提供更加精准、高效的定位服务。
未来，随着多传感器融合、网络RTK与PPP - RTK技术的发展以及智能化与自动化水平的提高，户外RTK定位技术将不断完善和创新，为更多的户外应用场景提供更加优质的解决方案。我们有理由相信，RTK技术将在未来的户外定位领域发挥更加重要的作用。
八、程序实现
8.1 RTKLIB的应用
-
下载安装
访问官网 https://www.rtklib.com/ 下载适用于你系统的预编译程序或源码自行编译。 -
准备观测数据
准备 RINEX 格式的观测文件（O 文件）和导航文件（N 文件），以及精密星历（SP3）等辅助数据（如果有更高精度的需求）。 -
选择合适的工具
RTKLIB 提供多个应用程序接口：rtkrcv：用于实时接收机处理；rnx2rtkp：将 RINEX 观测数据转换为定位结果；strsvr：流服务转发工具；- GUI 工具如
RTKPLOT,RTKPOST等可用于图形化分析与后处理。
-
配置参数文件 (.conf)
配置文件控制着解算过程中使用的各种模型和策略。根据你的应用场景调整相应的选项，例如采样率、坐标系类型、误差修正方法等。 -
执行运算并查看结果
使用命令行调用 rtklib 的可执行文件配合输入的数据及配置文件即可开始解算。最终得到的结果通常是文本格式的位置时间序列或其他指定输出格式。
8.2 差分数据的使用rtcm
1 cors账号格式
user:qx8587 账号
password:cm822535 密码
address:114.111.30.88 IP地址
port:8003 接口 2000坐标系，8002-WGS84坐标系
mountpoint:RTCM32_GRCEJ 5星16频
ttydevice:ttyUSB0 发送串口
2 运行程序发送RTCM3.X数据，可实现差分定位。
3 RTK定位模式
| 状态码 | 名称 | 含义说明 |
| --- | --- | --- |
| 0 | 初始化（Invalid） | 接收机刚启动，尚未开始有效定位，无可用解。 |
| 1 | 单点定位（Single Point Positioning, SPP） | 仅使用伪距观测值进行独立定位，不依赖差分信号，精度通常为3-10米。这是RTK初始化前的初始状态 。 |
| 2 | STD（DGPS/DGNSS） | 差分定位模式，使用伪距差分改正数（如来自基准站或SBAS），精度提升至亚米级（0.5-3米），但仍非载波相位定位 。 |
| 4 | 固定解（Fixed） | 载波相位整周模糊度已成功固定为整数，达到厘米级精度（3-5cm），是RTK的最高质量解，可用于测绘、放样等高精度作业 。 |
| 5 | 浮点解（Float） | 载波相位模糊度以浮点数形式解算，精度为分米级（10-50cm），虽优于SPP，但不稳定，不建议用于关键测量 。 |
