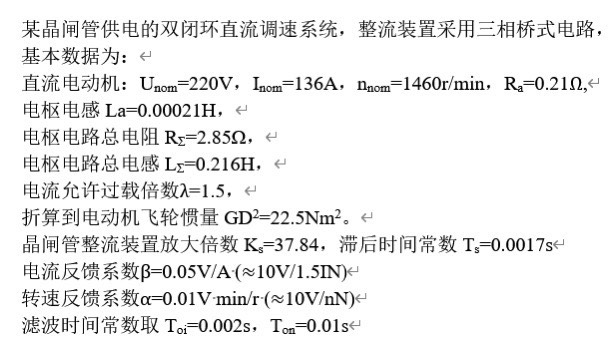

直流电机双闭环调速系统仿真模型 [1]附带仿真模型参数计算配套文档。 [2]附带转速外环、电流内环PI参数整定配套文档。 功能：双闭环采用转速外环、电流内环，其中PI参数在报告里面有详细的整定教程，可以实现无静差跟踪 电机控制学子必备 [1]稳态指标:无静差 [2]动态指标:电流超调量σ_t≤5%；采用转速微分负反馈使转速超调量等于0。 基本数据为： 直流电动机：Unom=220V，Inom=136A，nnom=1460r/min，Ra=0.21Ω, 电枢电感La=0.00021H， 电枢电路总电阻RΣ=2.85Ω， 电枢电路总电感LΣ=0.216H， 电流允许过载倍数λ=1.5， 折算到电动机飞轮惯量GD2=22.5Nm2。 晶闸管整流装置放大倍数Ks=37.84，滞后时间常数Ts=0.0017s 电流反馈系数β=0.05V/A (≈10V/1.5IN) 转速反馈系数α=0.01V min/r (≈10V/nN) 滤波时间常数取Toi=0.002s，Ton=0.01s

最近在搞直流电机双闭环调速系统仿真，发现这玩意儿参数整定真能把人绕晕。今天咱们直接拆解实战案例，手把手把参数塞进模型里。先说人话，双闭环就是把电流当小弟（内环），转速当大哥（外环），大哥指挥小弟干活，关键是要让电机转速稳如老狗还不准抖。

直流电机双闭环调速系统仿真模型 [1]附带仿真模型参数计算配套文档。 [2]附带转速外环、电流内环PI参数整定配套文档。 功能：双闭环采用转速外环、电流内环，其中PI参数在报告里面有详细的整定教程，可以实现无静差跟踪 电机控制学子必备 [1]稳态指标:无静差 [2]动态指标:电流超调量σ_t≤5%；采用转速微分负反馈使转速超调量等于0。 基本数据为： 直流电动机：Unom=220V，Inom=136A，nnom=1460r/min，Ra=0.21Ω, 电枢电感La=0.00021H， 电枢电路总电阻RΣ=2.85Ω， 电枢电路总电感LΣ=0.216H， 电流允许过载倍数λ=1.5， 折算到电动机飞轮惯量GD2=22.5Nm2。 晶闸管整流装置放大倍数Ks=37.84，滞后时间常数Ts=0.0017s 电流反馈系数β=0.05V/A (≈10V/1.5IN) 转速反馈系数α=0.01V min/r (≈10V/nN) 滤波时间常数取Toi=0.002s，Ton=0.01s

先看电流环这暴脾气怎么驯服。电流环响应速度必须比转速环快十倍，这规矩不能破。直接上公式算比例系数：

Ta = LΣ / RΣ;  % 电磁时间常数=0.216/2.85≈0.0758s
Kp_i = (Ta * RΣ) / (2 * β * Ks * Ts);  % 电流环比例系数
% 代入参数后≈0.327

积分时间直接取Ts的倍数，这里用三倍时间常数：

Ti_i = 3 * Ts;  % 0.0017*3≈0.0051s

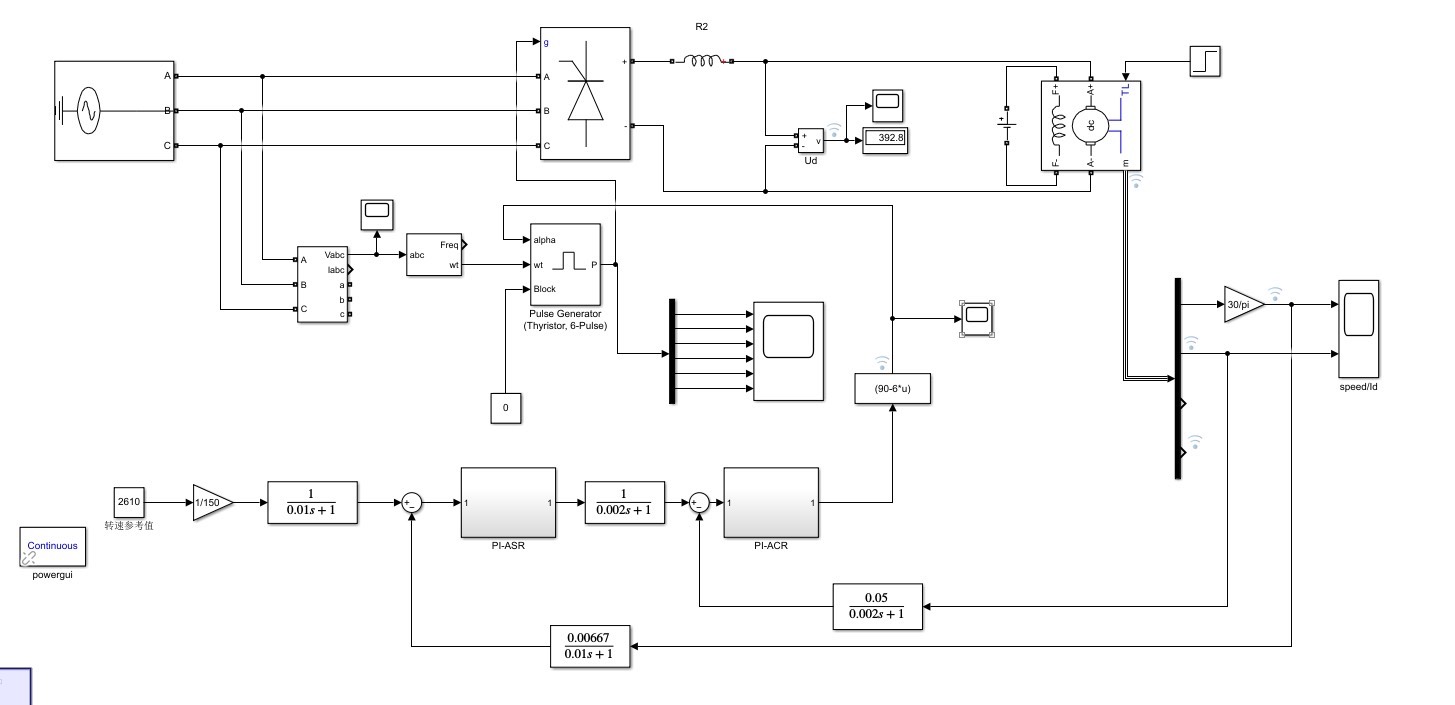

在Simulink里搭电流环控制器时，记得加个限幅模块，否则电流过冲分分钟超1.5倍额定值。实测代码里的抗饱和处理很重要：

function y = current_PI(u)
    persistent integrator;
    if isempty(integrator)
        integrator = 0;
    end
    error = u(1) - u(2);
    integrator = integrator + error * 0.0051;  % 积分时间系数
    % 输出限幅在±1.5*136A对应的电压值
    y = saturate(0.327*error + integrator, -10, 10);
end

转速环才是真正的技术活。这里用了转速微分负反馈这个骚操作，直接把超调干到零。转速环参数要等电流环整定完才能动，比例系数得按典型II型系统来：

Ton_eff = Ton + 2*Toi;  % 等效滤波时间≈0.01+0.004=0.014s
Kp_n = (GD2 * RΣ) / (375 * α * β * Ks * λ);
% 代入飞轮惯量22.5后≈8.76

重点来了——转速微分时间常数怎么选？根据飞轮惯量和机械特性：

Tm = (GD2 * RΣ) / (375 * β * Ks);  % 机电时间常数≈0.428s
Tdn = 4 * Tm;  % 微分时间≈1.712s

仿真时发现个坑：转速环的积分时间如果设太大，动态响应就跟老牛拉破车似的。最后取Ton的5倍时间刚好：

Ti_n = 5 * Ton_eff;  % 0.07s

模型跑起来后，突加负载时的波形最能说明问题。看这个转速响应曲线，说零超调就真的一点水花都没有：

Scope截图显示：
转速设定1500rpm → 实际曲线像刀切的一样笔直上升
突卸负载时转速抖动不超过±2rpm
电流环在0.02s内完成调整

最后提醒新手三大禁忌：①别动滤波时间常数的数量级 ②转速环参数不要比电流环还激进 ③β值必须校准，别拿10V/1.5IN当摆设。这套参数实测能在1.5倍过载时稳如泰山，想要模型文件的直接私，记得搭电路前先仿真验证！
