在技术研发、方案汇报、团队协作的日常工作中，架构图、流程图、UML图是不可或缺的沟通工具——一张清晰规范的图表，能抵得上千言万语的文字描述。长期以来，draw.io（现Diagrams.net）凭借免费开源、功能全面的优势，成为技术圈绘图的行业标配，但它“手动拖拽、反复对齐、连线繁琐”的痛点，也让无数开发者苦不堪言。

直到2026年3月，一款名为next-ai-draw-io的开源项目在GitHub异军突起，短短时间内星标飙升至24.4k，日均增长超500星，成为开年最火的开源工具之一。它以“AI驱动+draw.io增强”为核心，彻底打破了传统绘图的效率瓶颈，让“一句话出图”从概念变成现实。今天，我们就来深度拆解这款神器，从核心特性、技术原理、实操部署到实际应用，带你快速掌握它的用法，彻底告别死磕draw.io的日子。

一、痛点直击：为什么我们再也不想死磕draw.io？

在聊next-ai-draw-io之前，我们先复盘一下传统绘图工具的核心痛点——这些痛点，几乎是所有开发者、架构师、产品经理的共同困扰，也是next-ai-draw-io能快速爆火的底层原因。

1. 手动绘图的三重折磨，耗时又耗力

draw.io的“所见即所得”操作逻辑，在复杂图表面前会瞬间变成负担，主要体现在三个方面：

• 找图标难：云服务、微服务、数据库等图标分散在不同分类，找一个合适的图标要翻好几层菜单，遇到小众技术栈，还得手动导入图标；
• 排版对齐难：组件大小不一、位置错乱、连线歪扭，需要反复拖动、缩放、对齐，复杂架构图的排版时间甚至占比超过50%；
• 修改维护难：架构迭代时，要逐个移动组件、重新连线，稍有不慎就会打乱整体布局，版本更新时往往需要重新绘制。

据行业调研显示，开发者平均每周要花费3-5小时在绘图和调整上，其中70%的时间都浪费在非核心的排版、连线等重复性工作上。

2. 协作与版本管理的天然短板

draw.io虽支持多人协作，但存在明显局限：本地文件存储易导致版本混乱，多人修改后难以合并；云端存储依赖第三方平台，存在数据安全隐患；无法与代码仓库联动，容易出现“架构图与代码不同步”的问题，给后续维护带来极大麻烦。

3. 精通成本高，新手入门难

draw.io功能全面，支持20+种图表类型，但要画出专业规范的图表，需要熟悉图标规范、布局逻辑、配色原则，新手往往需要反复练习才能上手，入门门槛虽低，精通成本却很高。

正是这些痛点，让开发者迫切需要一款“更高效、更智能”的绘图工具——next-ai-draw-io应运而生，精准击中了传统绘图工具的核心短板，用AI能力重构了绘图流程。

二、项目解析：next-ai-draw-io是什么？凭什么爆火？

很多人误以为next-ai-draw-io是draw.io的替代品，实则不然——它是一款基于Next.js开发的开源AI绘图工具，核心定位是“draw.io的AI增强层”，不重新造轮子，而是将大语言模型（LLM）的自然语言理解能力，与draw.io的专业图表渲染能力深度融合，实现“自然语言生成可编辑draw.io图表”的核心功能。

1. 核心优势：三大亮点，直击痛点

next-ai-draw-io能快速斩获24.4k星标，核心在于它解决了传统绘图的核心痛点，优势无可替代：

• 一句话出图，效率翻倍：无需拖拽、无需找图标，用大白话描述需求，AI就能在10秒内生成完整的专业图表。比如输入“画一个基于K8s的电商微服务架构图，包含网关、用户服务、订单服务、MySQL数据库和Redis缓存”，瞬间就能得到规范的架构图，彻底解放双手。
• 完全兼容draw.io，可编辑可维护：生成的图表是标准draw.io XML格式，可直接在draw.io中打开、编辑、导出，完美解决了“AI生成图不可改”的行业痛点。同时保留draw.io所有专业功能，既兼顾智能性，又不丢失专业性。
• 开源免费，支持私有化部署：项目采用MIT开源协议，全部代码公开，支持本地Docker部署，无需担心数据泄露，企业内网也能安全使用，兼顾个人开发者和企业团队的需求。

2. 技术原理：AI+draw.io的无缝融合，不是魔法是技术

next-ai-draw-io的底层逻辑并不复杂，但设计非常巧妙，核心分为三个步骤，实现了AI与draw.io的无缝衔接：

1. 自然语言解析：用户输入自然语言描述后，项目通过Vercel AI SDK对接大模型（支持OpenAI、Claude、Gemini、Ollama等），将自然语言“翻译”为draw.io可识别的XML代码；
2. 图表渲染：利用react-drawio库，将XML代码渲染为可视化图表，呈现在前端界面，用户可直接查看生成效果；
3. 迭代优化：用户可直接在界面上手动修改图表，或继续用自然语言让AI优化，形成“生成-修改-再生成”的闭环，大幅提升迭代效率。

这种模式既保留了draw.io的专业性，又发挥了AI的智能性，实现了1+1>2的效果，也是它区别于其他AI绘图工具的核心竞争力。

3. 核心功能：覆盖全场景，实用又强大

next-ai-draw-io的功能围绕“自然语言绘图”展开，覆盖架构图、流程图、UML图等全场景，每一个功能都精准贴合开发者的实际需求：

• 自然语言生成全类型图表：支持draw.io所有图表类型，包括微服务架构图、云原生架构图、业务流程图、UML类图、ER图、思维导图等，一句话就能搞定所有场景。
• 图像转图表：支持上传手绘草图、截图、现有图表，AI自动识别并转化为可编辑的draw.io图表，适合方案讨论、复盘时，将临时草图快速转化为正式文档。
• 对话式修改优化：生成图表后，可通过自然语言让AI实时修改，比如“互换订单服务和支付服务的位置”“增加Kafka消息队列”“将配色改为蓝色系”，无需手动操作，大幅提升修改效率。
• 多云架构专属支持：针对云原生场景，优化了AWS、GCP、Azure、阿里云等主流云平台的架构图生成，自动匹配对应云平台的专属图标，符合各云厂商的架构设计标准。
• 多模型兼容与版本控制：支持多种AI模型提供商，可根据需求配置不同模型；自带完整的版本控制功能，能跟踪所有更改，可随时查看、恢复AI编辑前的图表版本。
• 多文件支持：可上传PDF文档和文本文件，自动提取内容并生成图表，适合从现有文档中快速提炼可视化内容。

三、实操教程：从零部署，5分钟上手next-ai-draw-io

next-ai-draw-io提供了多种部署方式，其中Docker部署最推荐（无需折腾环境，一行命令即可启动），同时也支持源码本地运行（适合二次开发），下面为大家详细讲解两种方式的实操步骤，新手也能轻松上手。

1. 部署前准备

无论哪种部署方式，都需要提前准备两项核心环境/资源：

• 安装Docker（Docker部署必选）：前往Docker官方地址下载安装，安装完成后，终端执行docker -v，能看到版本号即安装成功；
• 准备AI API Key：next-ai-draw-io不自带模型额度，需要配置自己的API Key，支持OpenAI、Anthropic、DeepSeek、Azure OpenAI等多种提供商，也可使用API中转平台统一管理密钥。

2. 方式一：Docker一行命令部署（最推荐）

这种方式适合90%的用户，无需纠结Node、npm版本，无需构建环境，一行命令即可启动：

docker run -d -p 3000:3000 \
  -e AI_PROVIDER=openai \
  -e AI_MODEL=gpt-4o \
  -e OPENAI_API_KEY=your_api_key \
  ghcr.io/dayuanjiang/next-ai-draw-io:latest

参数说明（必看）：

• -p 3000:3000：映射本地3000端口，后续通过http://localhost:3000访问；
• AI_PROVIDER：选择AI模型提供商（如openai、anthropic等）；
• AI_MODEL：指定具体模型（推荐Claude Sonnet 4.5、GPT-4o、Gemini 2.0，其中Claude Sonnet 4.5对AWS架构图支持最佳）；
• OPENAI_API_KEY：替换为你的专属API Key；
• ghcr.io/dayuanjiang/next-ai-draw-io:latest：官方提供的镜像地址。

启动成功后，浏览器访问http://localhost:3000，看到“draw.io编辑界面+AI对话框”，即部署成功。

3. 方式二：源码本地运行（适合二次开发）

如果需要魔改功能、接入私有模型，可选择源码本地运行，步骤如下：

# 1. 克隆项目源码
git clone https://github.com/DayuanJiang/next-ai-draw-io
cd next-ai-draw-io

# 2. 安装依赖（需提前安装Node.js，推荐v18+）
npm install

# 3. 配置环境变量
cp env.example .env.local

# 4. 编辑.env.local，配置AI提供商、模型、API Key等参数
# 5. 启动开发环境
npm run dev

启动成功后，浏览器访问http://localhost:6002，即可进入本地运行的next-ai-draw-io界面。

4. 基础使用步骤（新手必看）

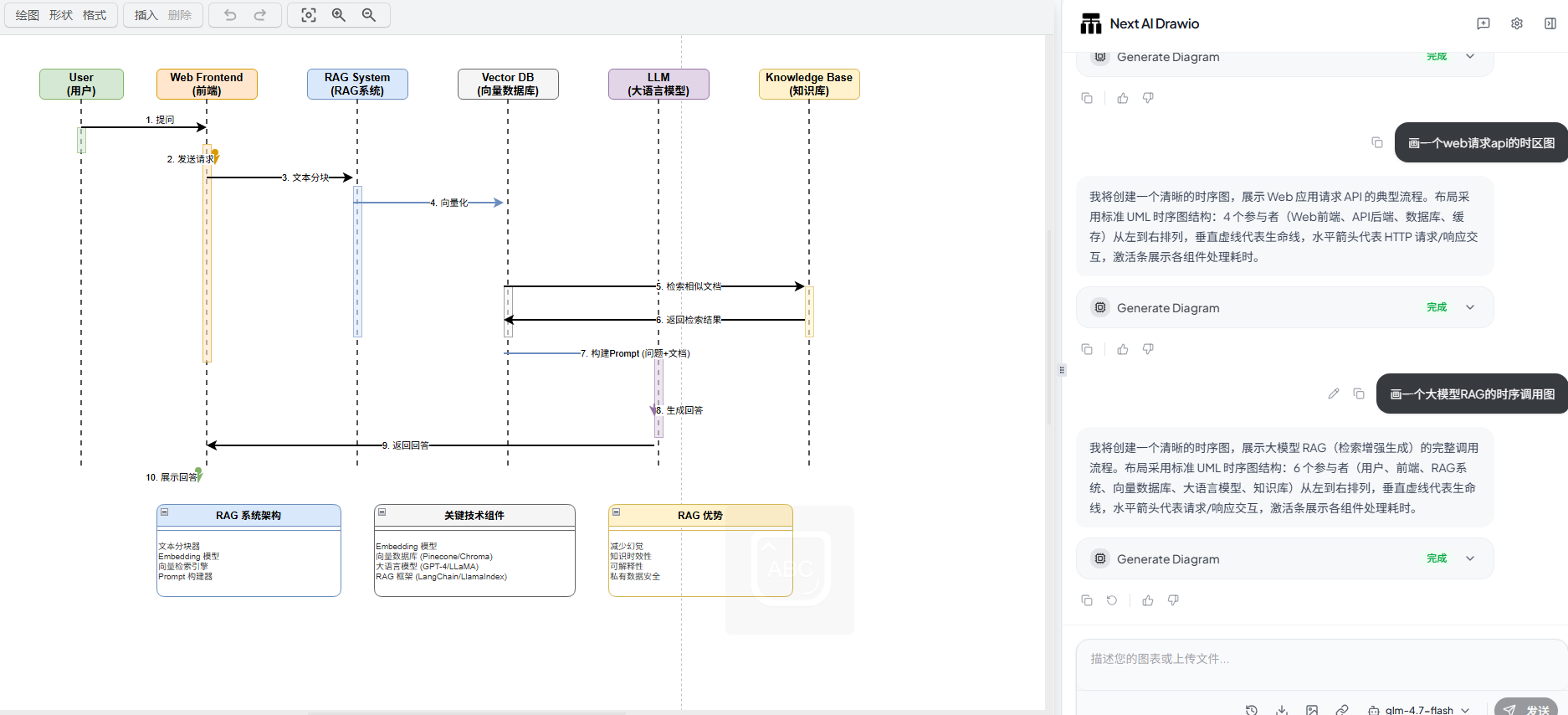

1. 访问部署后的界面，在左侧AI对话框中输入自然语言需求（如“画一个简单的Web服务架构图，包含Nginx负载均衡、Tomcat服务器、MySQL主从数据库”）；
2. 点击“生成”，AI会在8-10秒内生成图表，右侧展示生成结果；

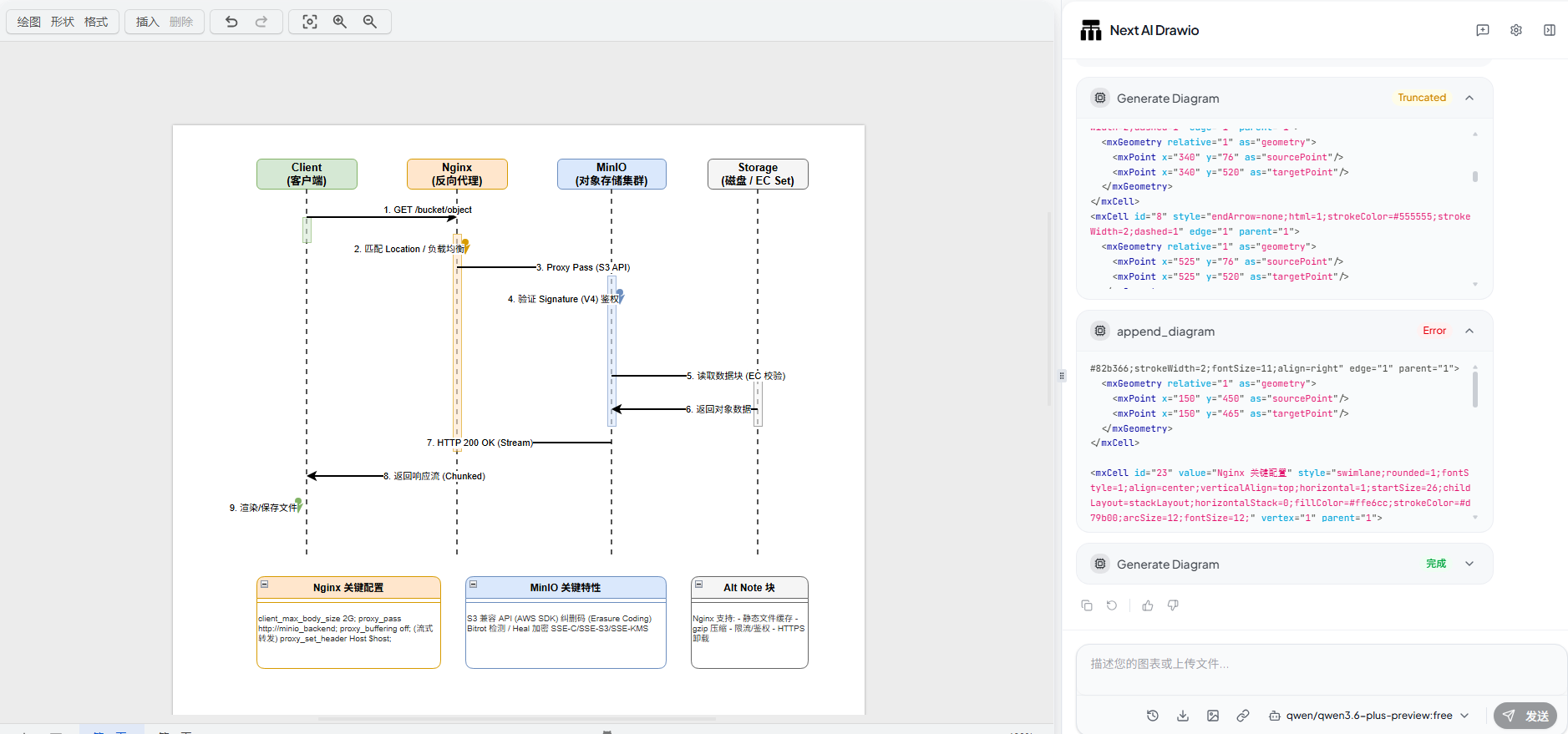

3. 如需修改，可继续在对话框输入指令（如“调整组件排版，让布局更紧凑”），或直接在右侧draw.io编辑界面手动修改；
4. 完成后，点击右上角“导出”，可选择PNG、PDF、XML等多种格式，满足不同场景需求。

四、实际应用场景：谁适合用next-ai-draw-io？

next-ai-draw-io的适配性极强，无论是个人开发者还是企业团队，无论是技术场景还是非技术场景，都能发挥其价值，核心应用场景如下：

1. 技术研发场景

架构师：快速生成微服务、云原生、分布式系统架构图，迭代时通过对话式修改，节省大量排版时间；
开发者：绘制接口时序图、数据库ER图、代码逻辑流程图，配合技术文档撰写，提升文档专业性；
运维工程师：生成网络拓扑图、部署流程图，快速梳理运维逻辑，提升故障排查效率。

2. 产品与业务场景

产品经理：绘制业务流程图、用户操作流程图、需求原型辅助图表，快速向团队传递业务逻辑；
运营人员：生成活动流程、用户转化路径图，用于汇报和方案梳理。

3. 其他场景

教育工作者：快速创建教学流程图、知识结构图，辅助课堂教学；
学生：绘制课程相关图表、论文中的架构图，提升作业和论文的专业性；
团队协作：将会议讨论内容、复盘要点，通过AI快速转化为结构化图表，便于后续归档和追溯。

五、总结与展望：重新定义AI时代的绘图效率

next-ai-draw-io的爆火，本质上是“AI赋能工具”的必然结果——它没有否定draw.io的专业性，而是通过AI能力解决了传统绘图的重复性、低效性问题，让用户从“专注于绘图操作”转向“专注于核心逻辑”。

作为一款开源项目，它的优势不仅在于“高效智能”，更在于“开放可扩展”：MIT开源协议允许开发者自由二次开发，适配自身业务需求；多模型支持、私有化部署，兼顾了个人和企业的安全与灵活需求；持续更新的功能（如动画连接器、多文件支持），也让它的实用性不断提升。

对于开发者而言，next-ai-draw-io不仅是一款绘图工具，更是提升工作效率的“神器”——它能帮我们节省大量时间，将精力投入到更有价值的技术研发和方案设计中。随着AI模型的不断升级，相信next-ai-draw-io还会带来更多惊喜，比如更精准的图表生成、更智能的布局优化、更深度的团队协作功能。

如果你还在为手动绘图烦恼，不妨试试next-ai-draw-io，一句话就能生成专业图表，让绘图成为一件轻松高效的事情。

最后，附上项目地址，感兴趣的朋友可以去Star、Fork，参与到项目的迭代中：next-ai-draw-io GitHub地址
