1. MIPI-DSI简介

MIPI (Mobile Industry Processor Interface)：ARM, Nokia, ST ,TI等公司在2003年成立的一个联盟所定的接口。目的是把手机等移动设备内部的接口如：摄像头、显示屏接口、射频/基带接口等标准化，从而减少手机等移动设备设计的复杂程度和增加设计灵活性。
工作组(Work Group)：MIPI联盟下有许多的工作组，不同的工作组负责定义对应设备的标准。其中包括有：Camera工作组、Display工作组、高速多端链接工作组等十几个工作组。
MIPI DSI接口是由MIPI联盟下的Display工作组指定的DSI(Display Serial Interface)的接口标准。

1.1 EASY EAI Nano-TB DSI

DSI接口【不支持】热插拔，并且会对电源功率会有一定要求，因此要使用DSI接口，首先必须要确认供电电源为DC12V-3A输入，否则会因为功率不足导致无法带起DSI屏幕。具体现象表现为：在uboot阶段不断地重启。

1.2 连接线材说明

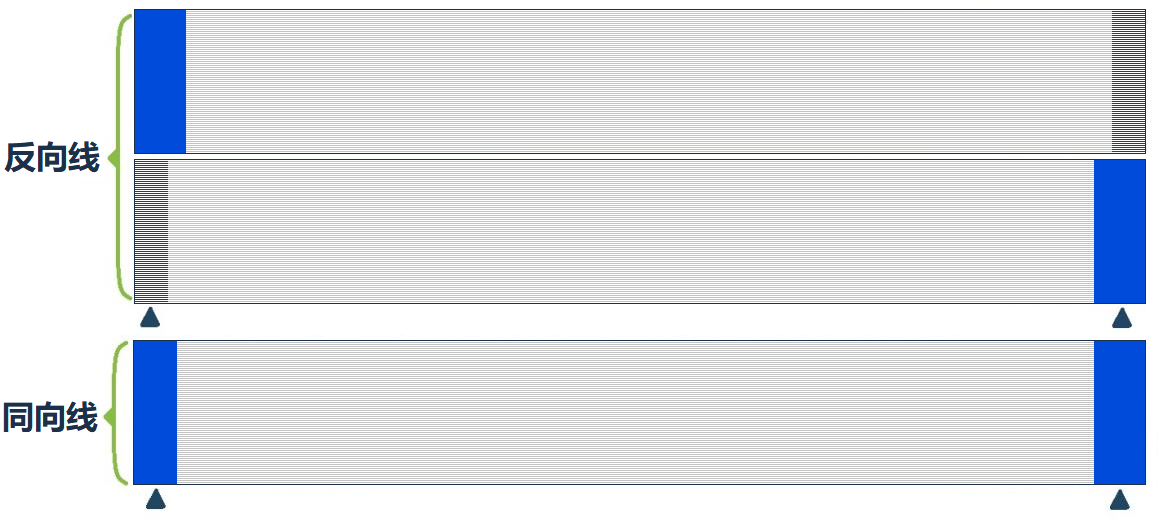

反向线：两端的蓝色标识不在同一侧面。
同向线：两端的蓝色标识处于同一侧面。

1.3 硬件接口说明

* MIPI接口【不支持】热插拔，接线【必须】在断电时进行操作。
* 采用同向线连接屏幕与MIPI-DSI0接口。（注意：用错线会烧坏摄像头或者核心板，因此在接线时务必要小心。）

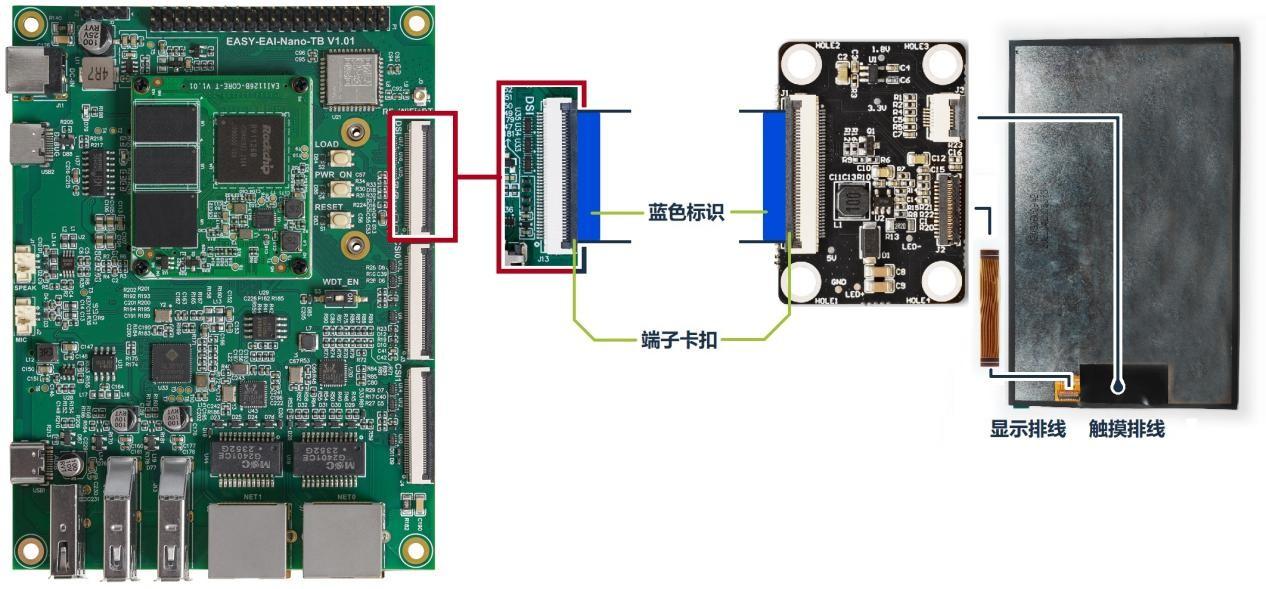

* 接线端子卡扣与FPC线的蓝色塑料标识必须位于同一侧。如下图所示。

2. 驱动支持说明

由于默认固件MIPI-DSI支持8吋mipi显示屏，若需要系统支持其它尺寸或型号的显示屏，则需要修改内核镜像并替换。涉及如下几步操作。

2.1 升级到最新固件

固件的下载和具体烧录步骤，若不熟练，可查阅《固件烧录与更新》一文。

2.2 下载ubuntu系统SDK源码

ubuntu_sdk源码(主要是kernel源代码)的下载，可以参考《嵌入式底层开发/ubuntu系统SDK/源码获取》一文。

2.3 修改内核设备树

根据《嵌入式底层开发/ubuntu系统SDK/kernel》中的说明，用户按需构建和管理【内核源码开发仓库】。

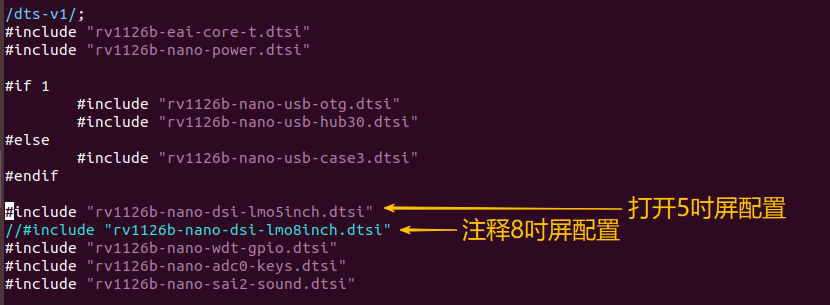

并按照下图说明，修改【内核源码开发仓库】中的设备树文件：

EASY-EAI-Nano-TB设备树入口：arch/arm64/boot/dts/rockchip/rv1126b-nano.dts
编译后，生成新的boot.img。

2.4 更新内核镜像

拷贝上一步生成出来的boot.img到固件的rockdev目录中，替换掉原来的boot.img，然后把boot.img烧录进开发板即可。

3. 显示效果

3.1 默认显示效果

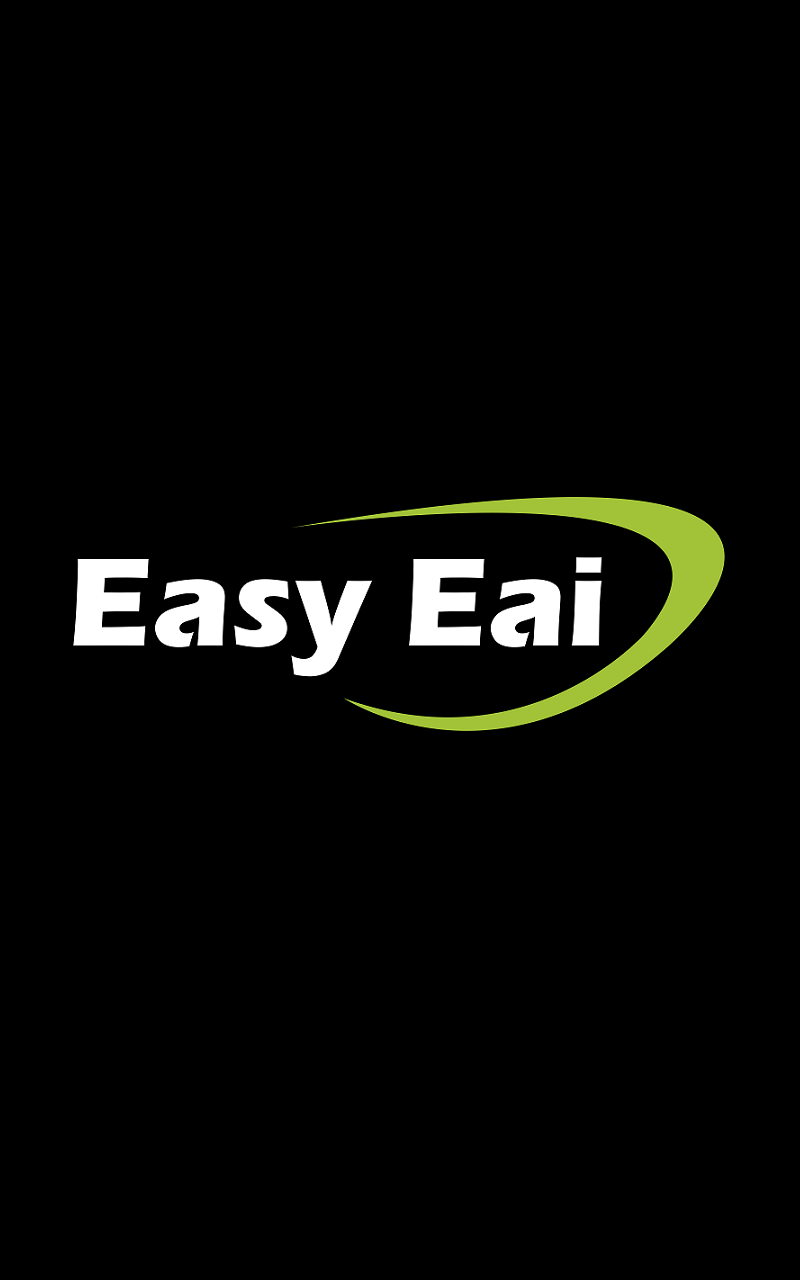

确认接线无误后，给设备上电，则会显示如下图的启动logo。

3.2 更换启动logo

若想更换启动logo，可参考《应用笔记/启动logo更换方法》一文进行操作。

3.3 安装桌面系统

设备上电后，屏幕将会一直处于显示logo的状态，如需安装桌面系统，可参考《应用笔记/安装桌面系统》一文进行操作。

3.4 UI应用开发

若用户需要开发UI应用，可参考《EASY-EAI-Sulotion(开发实例)/QT GUI例程》一文进行操作。
