项目概述

本文是一个基于 ESP32-S3 微控制器与 OV3660 摄像头模组构建的无线视频监控方案。设备通过 WiFi 连接局域网，内置 HTTP Web 服务器，用户可通过浏览器或手机实时访问视频流。代码针对 OV3660 传感器进行了特定的图像校正与优化，以确保画面方向正确且色彩表现良好。

项目难点及解决方案

问题描述：摄像头帧缓冲非常占用内存

解决方案：软件默认开启 PSRAM 支持

一、硬件准备与电路连接

1.1 核心硬件清单

组件	型号/规格	数量	备注
主控板	零知ESP32-S3	1	核心控制器，自带WiFi和蓝牙
OV3660模块	零知ESP32-S3扩展板	1	集成OV3660等模块，配套主板，直插即用

1.2 接线方案表

OV3660 支持 10 位数据输出，但 ESP32 通常配置为 8 位模式。这里定义了 8 个引脚 (Y2-Y9)，对应 8 位数据宽度。

ESP32-S3引脚	连接模块	功能描述	代码定义
9	XCLK	摄像头主时钟输入	XCLK_GPIO_NUM
17	SIOD	配置数据线 (I2C SDA)	SIOD_GPIO_NUM
18	SIOC	配置时钟线 (I2C SCL)	SIOC_GPIO_NUM
20	D7	并行数据输入引脚	Y9_GPIO_NUM
10	D6	并行数据输入引脚	Y8_GPIO_NUM
11	D5	并行数据输入引脚	Y7_GPIO_NUM
1	D4	并行数据输入引脚	Y6_GPIO_NUM
39	D3	并行数据输入引脚	Y5_GPIO_NUM
13	D2	并行数据输入引脚	Y4_GPIO_NUM
38	D1	并行数据输入引脚	Y3_GPIO_NUM
2	D0	并行数据输入引脚	Y2_GPIO_NUM
8	VSYNC	帧同步信号	VSYNC_GPIO_NUM
19	HREF	行有效信号	HREF_GPIO_NUM
12	PCLK	像素数据输出时钟	PCLK_GPIO_NUM

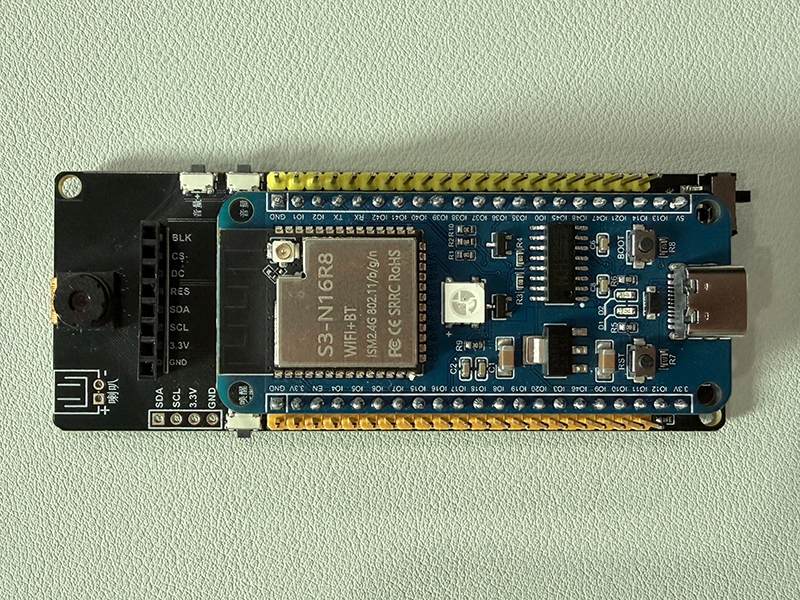

1.3 具体接线图

主板和扩展板连接时注意方向，可以根据上下排针的颜色对应连接；

二、安装与使用部分

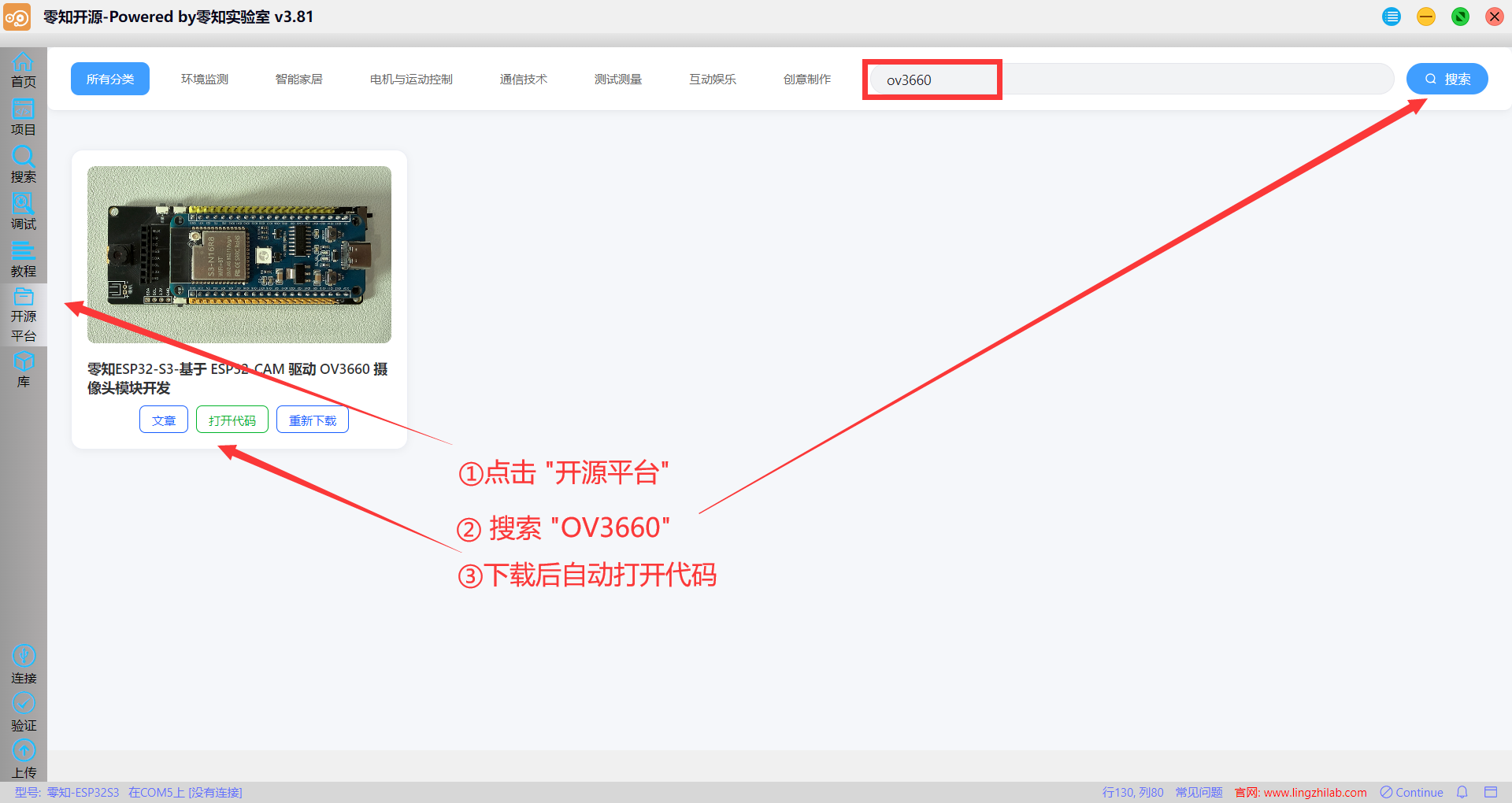

2.1 开源平台-输入"智能小车控制系统"并搜索-代码下载自动打开

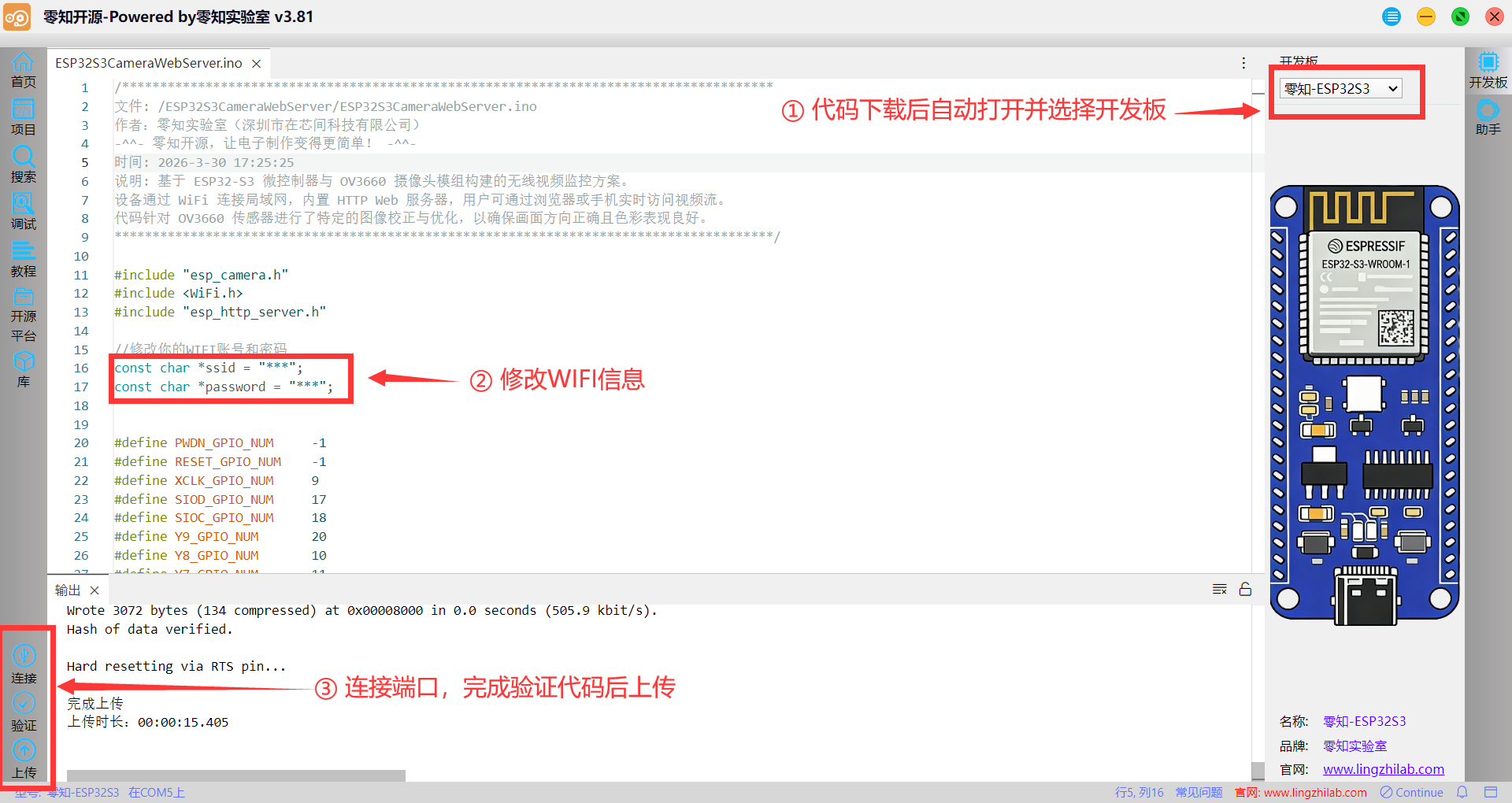

2.2 连接-验证-上传

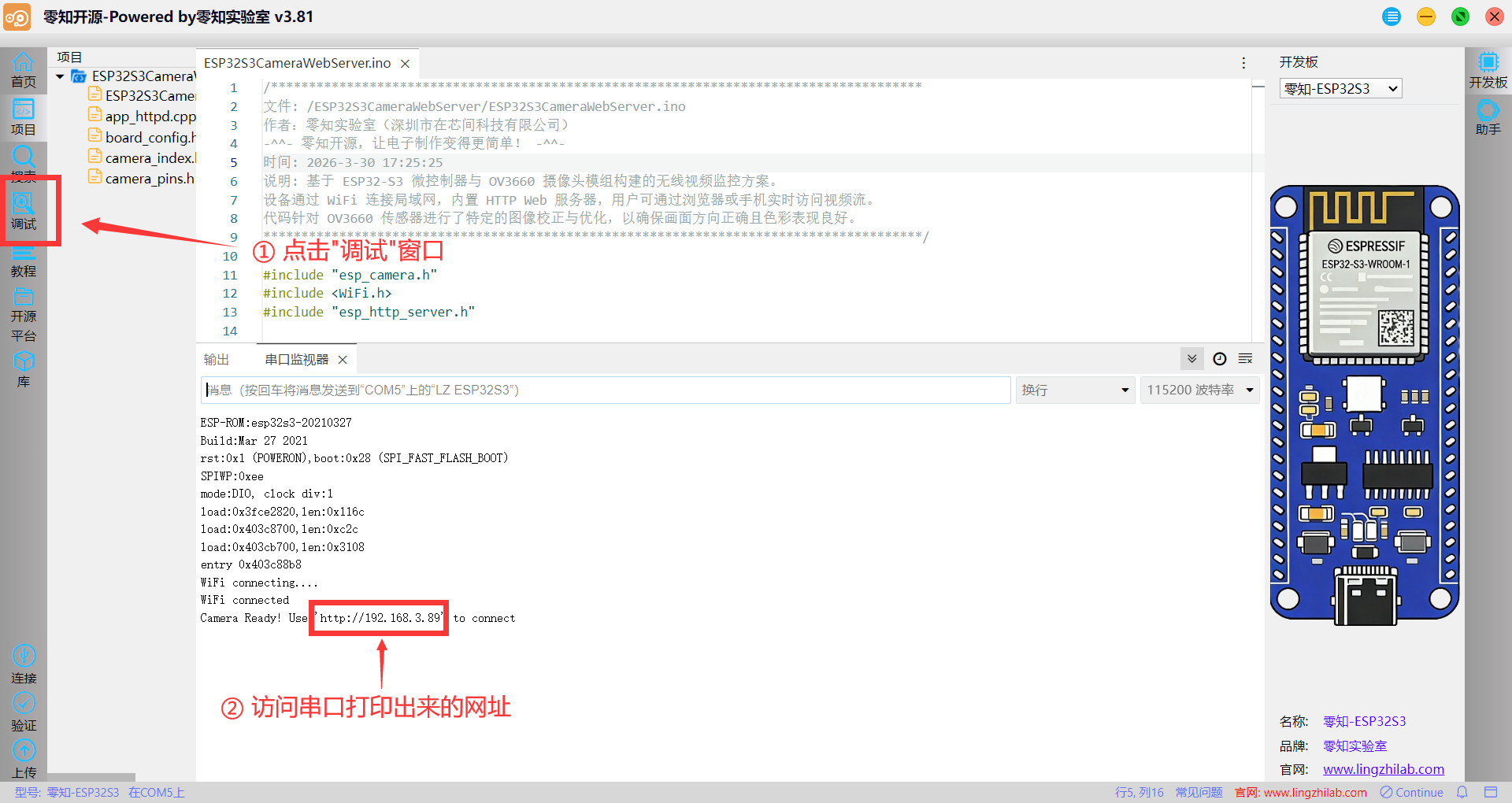

2.3 调试-串口监视器

三、系统代码讲解

3.1 初始化OV3660模块

  camera_config_t config;
  config.ledc_channel = LEDC_CHANNEL_0;
  config.ledc_timer = LEDC_TIMER_0;
  config.pin_pwdn = PWDN_GPIO_NUM;
  config.pin_reset = RESET_GPIO_NUM;
  config.pin_xclk = XCLK_GPIO_NUM;
  config.pin_sscb_sda = SIOD_GPIO_NUM;
  config.pin_sscb_scl = SIOC_GPIO_NUM;
  config.pin_d0 = Y2_GPIO_NUM;
  config.pin_d1 = Y3_GPIO_NUM;
  config.pin_d2 = Y4_GPIO_NUM;
  config.pin_d3 = Y5_GPIO_NUM;
  config.pin_d4 = Y6_GPIO_NUM;
  config.pin_d5 = Y7_GPIO_NUM;
  config.pin_d6 = Y8_GPIO_NUM;
  config.pin_d7 = Y9_GPIO_NUM;
  config.pin_vsync = VSYNC_GPIO_NUM;
  config.pin_href = HREF_GPIO_NUM;
  config.pin_pclk = PCLK_GPIO_NUM;

  config.xclk_freq_hz = 20000000;
  config.pixel_format = PIXFORMAT_JPEG;
  config.frame_size = FRAMESIZE_HVGA;     // 分辨率：640x480
  config.jpeg_quality = 12;              // 质量 10~12 较好
  config.fb_count = 2;                   // 使用双帧缓冲节省内存

  esp_err_t err = esp_camera_init(&config);

设置图像格式为 JPEG 格式，它是压缩图片，比原始 RGB 数据小得多，传输速度快；采用 双帧缓冲，可以在摄像头采集下一帧的同时，发送上一帧数据，能让视频流更流畅；

3.2 图像传感器调整

根据实际效果调整摄像头参数

sensor_t *s = esp_camera_sensor_get();
  // initial sensors are flipped vertically and colors are a bit saturated
  if (s->id.PID == OV3660_PID) {
    s->set_vflip(s, 1);        // flip it back
    s->set_brightness(s, 1);   // up the brightness just a bit
    s->set_saturation(s, -2);  // lower the saturation
  }
  // drop down frame size for higher initial frame rate
  if (config.pixel_format == PIXFORMAT_JPEG) {
    s->set_framesize(s, FRAMESIZE_QVGA);
  }

#if defined(CAMERA_MODEL_M5STACK_WIDE) || defined(CAMERA_MODEL_M5STACK_ESP32CAM)
  s->set_vflip(s, 1);
  s->set_hmirror(s, 1);
#endif

#if defined(CAMERA_MODEL_ESP32S3_EYE)
  s->set_vflip(s, 1);
#endif

很多摄像头模组安装时是倒置的，所以需要 set_vflip (垂直翻转) 或 set_hmirror (水平镜像)；如果摄像头是 OV3660 模块，代码会自动应用一套优化参数；初始化使用 HVGA (480x320)，启动后自动切换至 QVGA (320x240) 以提升帧率；

3.3 Wi-Fi 连接与服务器启动

WIFI采用 STA模式，连接相同的网络共享局域网；

  WiFi.begin(ssid, password);
  WiFi.setSleep(false);

  Serial.print("WiFi connecting");
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }
  Serial.println("");
  Serial.println("WiFi connected");

  startCameraServer();

  Serial.print("Camera Ready! Use 'http://");
  Serial.print(WiFi.localIP());
  Serial.println("' to connect");
