玩转拓扑光子晶体：COMSOL实战中的光操控艺术

拓扑光子晶体最近成了光学圈的"网红"，它能让光像老司机一样在复杂结构中稳如泰山地传播。想要快速上手这类仿真？COMSOL的多物理场耦合能力+参数化扫描功能，简直是实验室的"瑞士军刀"。今天咱们就抛开教科书，用几个硬核操作带你拆解拓扑光子晶体的建模套路。

从晶格搭建到材料魔法

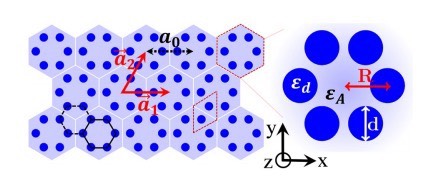

先来点基础的——晶格设计。COMSOL的几何模块支持参数化建模，比如用脚本生成石墨烯蜂窝结构：

a = 0.3; % 晶格常数
basis = [0 0; a/2 a*sqrt(3)/2]; % 六边形基矢
for n=1:5
    for m=1:5
        create_circle(basis(1)+n*a, basis(2)+m*a*sqrt(3)/2, 0.1); % 介质柱位置
    end
end

这段代码会在XY平面生成六边形排布的介质柱，调整a值可以控制光子带隙范围。实际建模时更推荐用周期性边界条件+Floquet端口，避免手动堆叠单元。

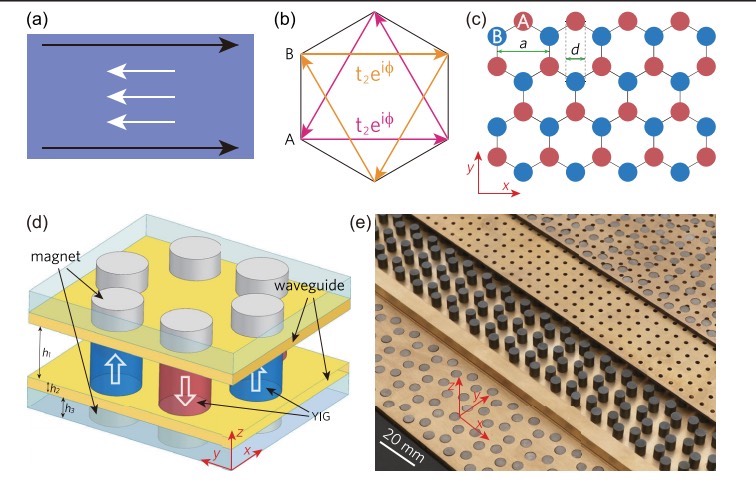

旋磁材料YIG的骚操作

YIG（钇铁石榴石）的旋磁特性是拓扑态的关键。在材料库中设置偏置磁场时，注意各向异性张量的方向敏感性：

epsilon_r = [
    [11.7-0.1i, 0.0, 0.0],
    [0.0, 11.7-0.1i, 0.0],
    [0.0, 0.0, 11.7-0.1i]
]; % 各向同性介电常数（常规介质）
mu_r = [
    [mu_xx, mu_xy, 0],
    [-mu_xy, mu_xx, 0],
    [0, 0, mu_zz]
]; % YIG的磁导率张量（需设置外部磁场）

这里的非对角项muxy就是拓扑非平庸性的来源，通常通过rfmicrowave_module中的磁化强度参数联动计算。

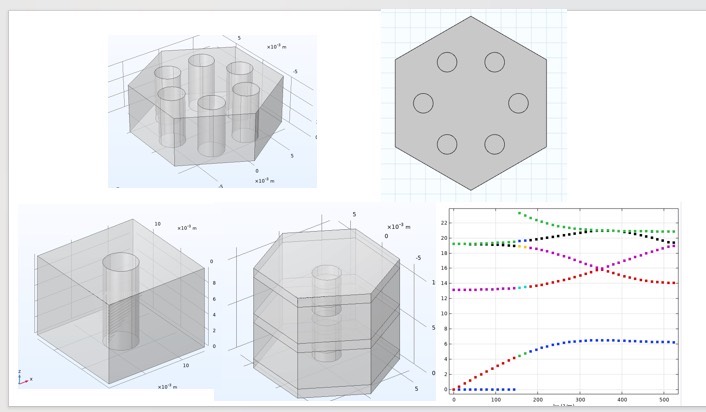

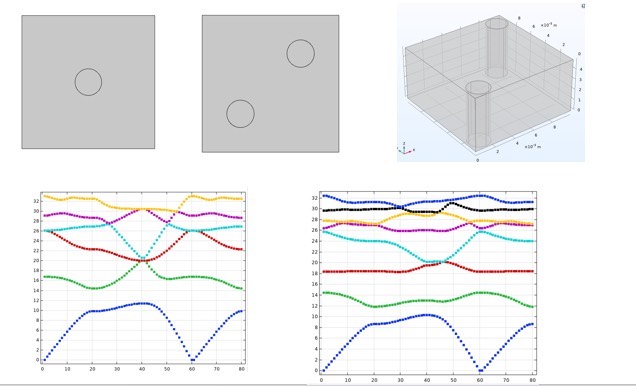

能带图绘制实战

comsol，拓扑光子晶体 ，光学仿真模型。 一维、二维、三维；旋磁材料YIG、金属等；正方晶格，三角晶格，六边形、石墨烯晶格等；能带、场分布图、边缘态、本征模式。

跑完参数化扫描后，用后处理脚本批量提取本征频率：

for (double kx : kx_values) {
    model.param.set("kx", kx);
    model.study("std1").run();
    double[] freq = model.result().getEigenfrequencies();
    // 写入CSV文件...
}

将布里渊区边界路径上的k点遍历计算，就能得到标志性的能带图。有个坑要注意：当看到两条能带交叉却不打开带隙时，赶紧检查时间反演对称性是否被破坏——拓扑相变就藏在这个细节里。

边缘态：光子高速公路

在三角晶格和正方晶格拼接的异质结构中，边缘态会像专属VIP通道般出现。用截面电场分布图来验证：

!电场截面图示例

图中明显看到电场局域在界面处（红色高亮区域），这就是拓扑保护的边缘态。COMSOL的slice绘图功能可以三维可视化场分布，按住Ctrl+拖拽鼠标还能实时旋转观察传播方向。

三维建模的隐藏技巧

当升级到三维拓扑绝缘体时，试试这种骚操作：在二维狄拉克锥结构的基础上，沿z轴堆叠成光子晶体板。用边界模式分析替代全三维计算，能节省80%内存：

study = "Boundary Mode";
set(study, "geometry", "z");
set(study, "neigs", 20);  // 计算模式数

别忘了在侧壁设置完美匹配层（PML），否则你会收获一堆诡异的谐振模式。

避坑指南

• 金属材料的Drude模型参数别照搬文献，先做块状材料验证等离子体频率
• 六边形晶格容易出现伪对称性，用COMSOL的网格统计功能检查单元一致性
• 本征模式收敛慢？试试把初始猜测频率设为前次计算结果

玩转这些套路后，你会发现在COMSOL里实现量子自旋霍尔效应、Weyl点等前沿现象，其实就像搭乐高积木——关键是把物理直觉转化为精准的参数设置。下次建模时，不妨先喝杯咖啡，把晶格对称性和材料本构方程画在草稿纸上，说不定就能解锁新的拓扑相。
