在微电网的复杂运行场景中，应对不平衡负载一直是个关键挑战。今天咱们就来唠唠三相四桥臂离网逆变器的Plecs仿真模型，这可是解决不平衡负载问题的一把好手。

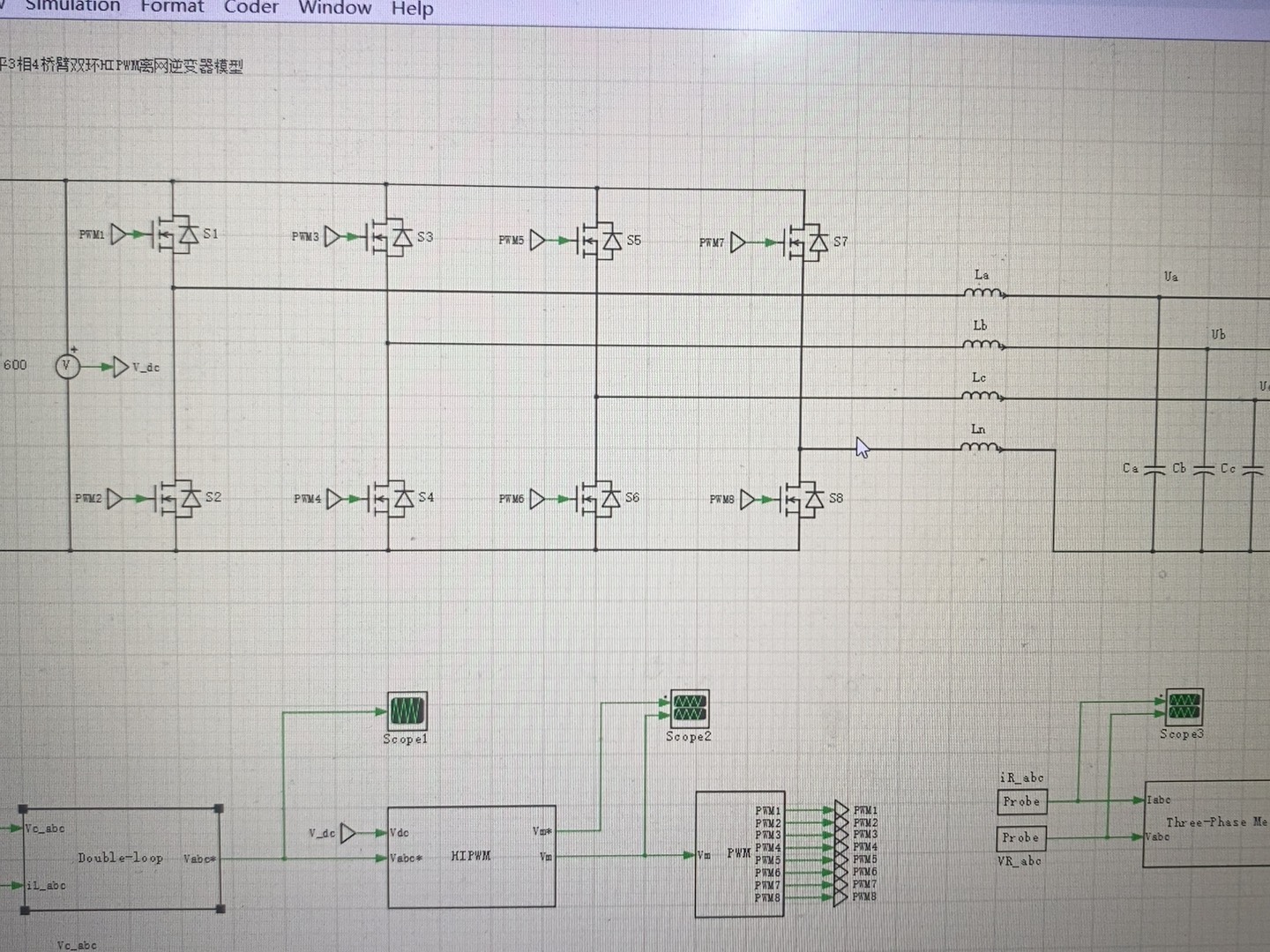

三相四桥臂变换器的独特魅力

三相四桥臂变换器和传统的三相四线变换器相比，优势相当明显。传统那种工频变压器隔离的三相四线变换器，结构复杂，体积大不说，成本还高。而三相四桥臂变换器就不一样啦，它的第四桥臂能给零序电流提供通路，在面对不平衡负载或者不平衡电网时，应对起来游刃有余，关键是结构简单，体积小，成本也低，简直是性价比之选。

调制方式与控制环路

1. 谐波注入（HIPWM）调制方式

这个模型采用了HIPWM调制方式，它等效于三维空间矢量调制方式（3D_SVPW），但实现起来却容易得多。简单来说，就好比你去一个地方，有两条路，一条路弯弯绕绕不好走，另一条路又近又好走，HIPWM就是那条好走的路。在代码实现上（这里假设使用Python结合相关电力系统库，实际Plecs有其自身脚本语言，但原理类似）：

# 这里简单模拟HIPWM调制的一些参数设置
modulation_index = 0.8  # 调制指数，影响输出电压大小
carrier_frequency = 10000  # 载波频率，Hz
# 这里省略实际的调制算法代码，实际需根据电力电子原理计算脉冲信号

这里的调制指数modulationindex会影响最终输出电压的幅值，载波频率carrierfrequency决定了开关器件的动作频率，这些参数的合理设置对逆变器性能影响很大。

1. 控制环路

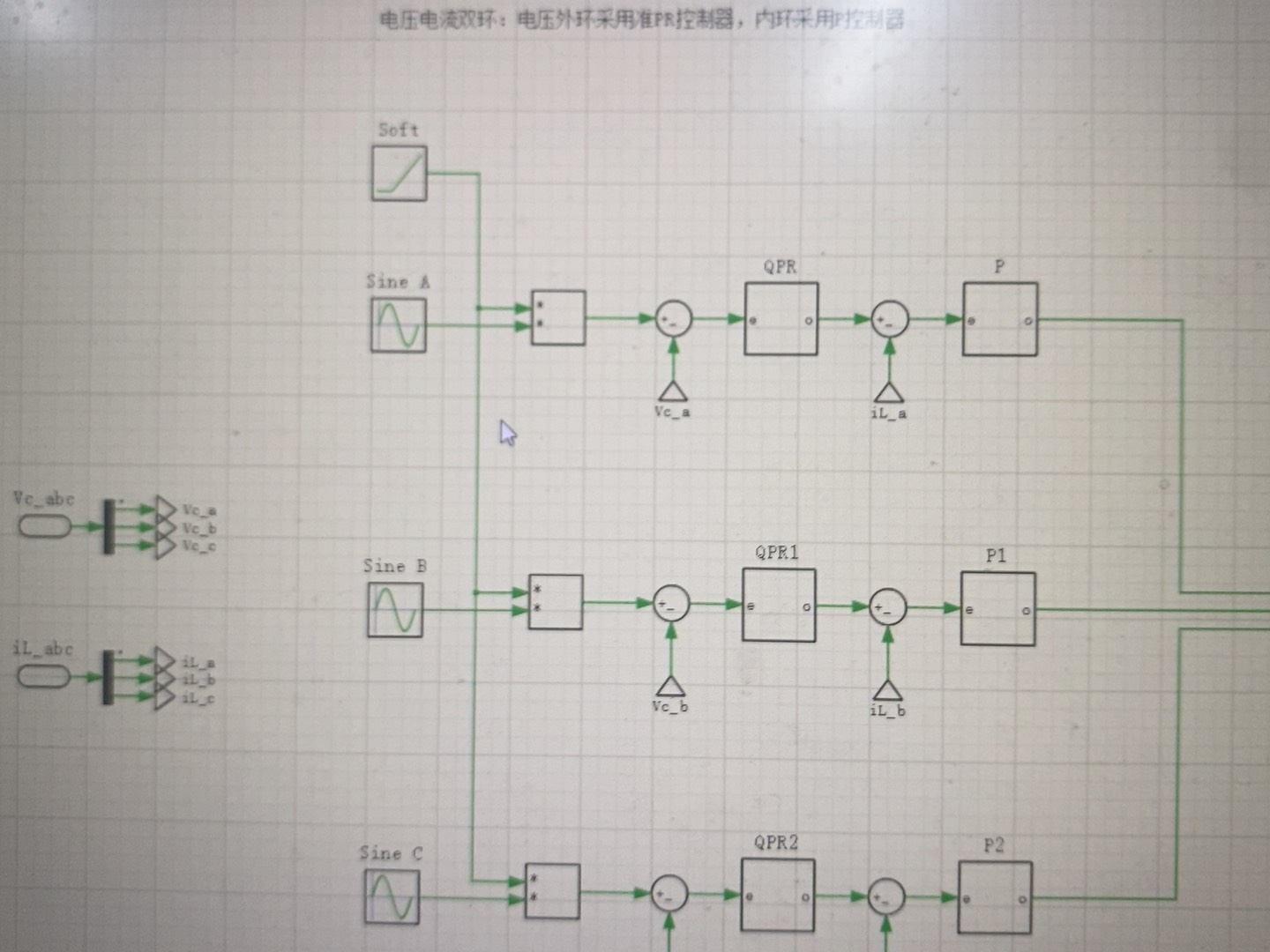

控制环路采用abc坐标系下的电压电流双闭环控制。外环用的是准PR控制器，内环是P控制器。准PR控制器在对特定频率的信号进行无静差跟踪方面表现出色，在微电网中能精准地调节输出电压。而P控制器响应速度快，能快速对电流变化做出反应。来看段简单代码分析（同样是Python模拟控制逻辑概念）：

# 假设这里是外环准PR控制器的参数设置
kp_pr = 0.5  # 比例系数
kr_pr = 0.1  # 谐振系数
omega0 = 2 * 3.14 * 50  # 谐振频率，50Hz
# 假设这里是内环P控制器参数设置
kp_p = 0.2  # 比例系数
# 以下省略实际控制算法计算部分，实际需根据反馈的电压电流信号进行计算

外环准PR控制器的kppr和krpr参数决定了其对电压调节的力度和对特定频率信号的跟踪效果，omega0就是它重点照顾的频率。内环P控制器的kp_p则决定了对电流变化调节的快速程度。

商品文件说明

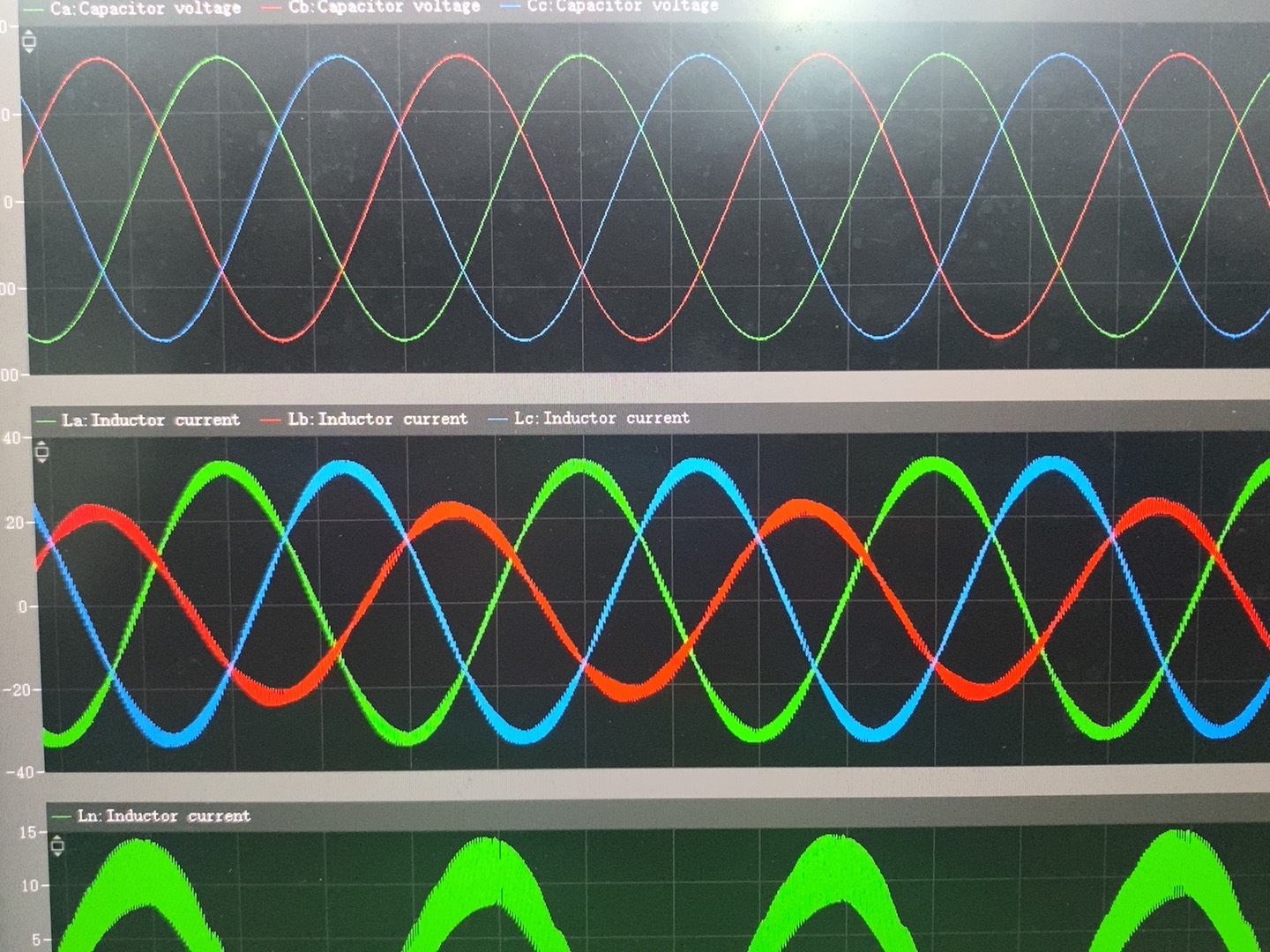

最后说说商品文件，它就是一份基于Plecs的仿真模型，不过得是4.5.6以上版本才能用哦。这个模型就像是一个宝藏实验室，你可以在里面尽情调整参数，观察三相四桥臂离网逆变器在不同工况下的表现，深入研究如何更好地应对微电网中的不平衡负载问题。
