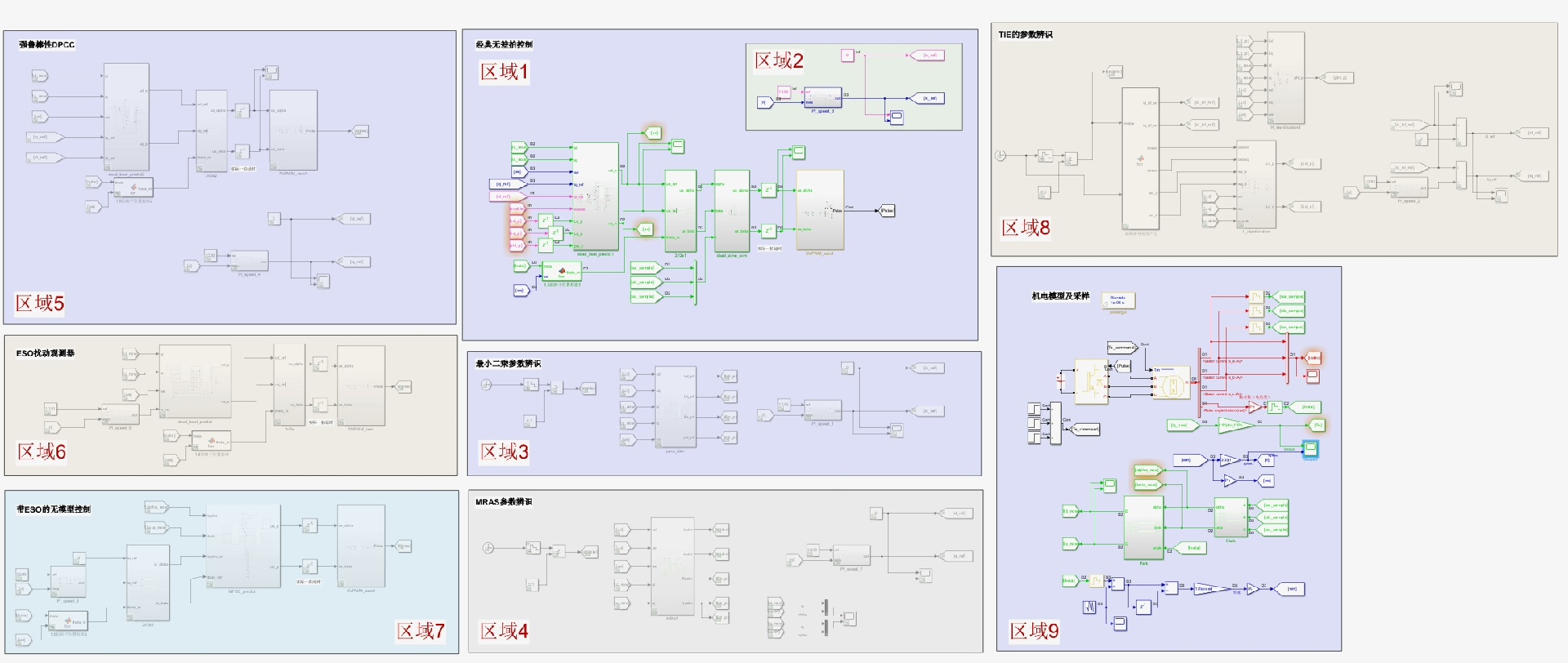

六种强鲁棒性永磁同步电机simulink仿真模型（在线参数辩识和扰动观测器） 共包含六个PMSM强鲁棒性（抗模型失配）仿真模型，有助于对比学习： 1.经典的无差预测控制参数失配模型 2.在线参数辩识： 最小二乘法参数辩识 MRAS参数辩识 TIE上的高频注入的参数辩识论文复现 TIE上的强鲁棒性预测控制论文复现 3.扰动观测器： 带拓展状态观测器（ESO)的无差预测控制 带拓展状态观测器（ESO)的无模型预测控制 还包含论文原文等资料。

在永磁同步电机（PMSM）的研究领域，鲁棒性是一个关键指标，特别是在面对模型失配等复杂情况时。今天就来给大家分享六种强鲁棒性永磁同步电机Simulink仿真模型，这里面还涉及到超实用的在线参数辨识和扰动观测器技术，相信能为相关领域的小伙伴们提供不少启发。

六种模型概述

经典的无差预测控制参数失配模型

这是一个基础且经典的模型，在面对参数失配时，它为我们提供了一个基准的性能参考。通过这个模型，我们能直观地看到在传统控制策略下，PMSM在参数出现偏差时的运行状况。虽然简单，但却是后续对比和优化的重要基础。

在线参数辨识

1. 最小二乘法参数辨识：最小二乘法在参数辨识中应用广泛。简单来说，它的核心思想是通过最小化观测值与模型预测值之间的误差平方和，来寻找最优的参数估计值。在Simulink仿真环境中实现时，我们可以利用MATLAB强大的矩阵运算能力。以下是一段简单的伪代码示例：

% 假设y为观测值向量，X为包含已知变量的矩阵
% theta为待辨识参数向量
% 最小二乘法求解theta
theta = inv(X'*X)*X'*y;

这里，我们通过构建合适的X矩阵和y向量，就能得到电机相关参数（如电阻、电感等）的估计值。这样可以实时根据电机运行过程中的测量数据来更新参数，提升模型对实际情况的适应性。

1. MRAS参数辨识：模型参考自适应系统（MRAS）也是一种常用的参数辨识方法。它通过比较参考模型和可调模型的输出，利用自适应律来调整可调模型的参数，使得两个模型的输出尽可能接近。在Simulink中搭建MRAS模块时，需要定义好参考模型、可调模型以及自适应律。例如在自适应律的设计上，我们可以使用以下简单的形式（以转速辨识为例）：

% e为参考模型和可调模型输出的误差
% K为自适应增益
omega_est_dot = K*e;
omega_est = omega_est + omega_est_dot*dt;

这里omega_est就是估计的转速值，通过不断根据误差e调整估计值，实现对电机转速等参数的准确辨识。

1. TIE上的高频注入的参数辩识论文复现：在一些特殊应用场景下，高频注入法能有效辨识电机参数。这种方法是向电机注入高频信号，通过分析电机对高频信号的响应来提取参数信息。在复现相关论文模型时，关键在于准确模拟高频信号的注入以及信号处理环节。比如在Simulink中构建高频注入模块，向电机的dq轴注入高频电压信号：

% 定义高频信号频率和幅值
f_hf = 1000; % 1kHz高频信号
A_hf = 10; % 幅值10V
t = 0:0.00001:1; % 时间向量
v_hf_d = A_hf*sin(2*pi*f_hf*t);
v_hf_q = A_hf*cos(2*pi*f_hf*t);

然后通过后续的滤波器、锁相环等模块处理响应信号，进而得到电机参数。

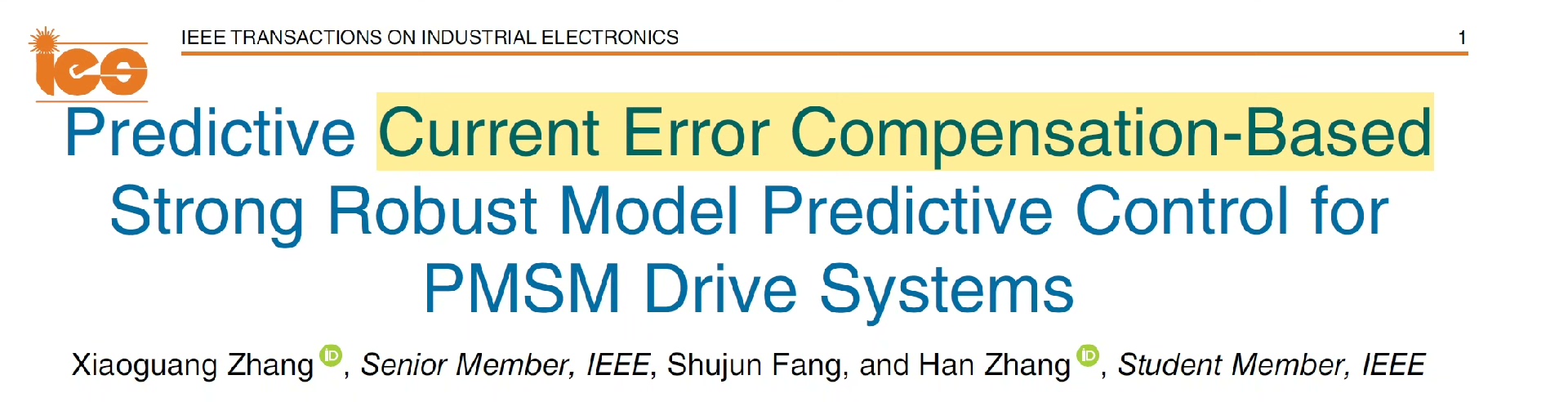

1. TIE上的强鲁棒性预测控制论文复现：这种模型在预测控制的基础上增强了鲁棒性，以应对模型失配和外部干扰。在复现过程中，需要深入理解论文中的预测控制算法以及鲁棒性增强策略。比如在预测控制算法中，需要计算未来多个时刻的控制量，这涉及到复杂的矩阵运算和优化问题。以下是一个简单的预测控制成本函数计算示例：

% 假设y为系统输出，y_ref为参考输出，u为控制输入
% Q为输出权重矩阵，R为控制输入权重矩阵
J = 0;
for k = 1:Np % Np为预测时域
    J = J + (y_ref(k) - y(k))'*Q*(y_ref(k) - y(k)) + u(k)'*R*u(k);
end

通过最小化这个成本函数J，来确定最优的控制输入序列，从而实现对PMSM的鲁棒控制。

扰动观测器

1. 带拓展状态观测器（ESO)的无差预测控制：拓展状态观测器（ESO）能够实时估计系统的状态和外部扰动。在结合无差预测控制时，ESO可以将估计出的扰动补偿到控制量中，从而提升系统的鲁棒性。在Simulink中搭建ESO模块时，关键参数的设置非常重要。以下是ESO的基本结构（以一阶ESO为例）伪代码：

% 假设x为系统状态，z为观测器状态，b0为增益参数
% y为系统输出
z_dot = -beta1*(z - x) + b0*u;
x_est = z;

这里x_est就是估计的系统状态，通过合理调整beta1和b0等参数，可以准确估计系统状态和扰动，进而在无差预测控制中更好地补偿扰动，提升控制性能。

1. 带拓展状态观测器（ESO)的无模型预测控制：这种模型在无模型预测控制的基础上融入ESO，无需精确的电机模型即可实现较好的控制效果。它先通过ESO估计系统状态和扰动，然后利用无模型预测控制算法生成控制量。例如在无模型预测控制中，可能会利用历史输入输出数据来预测未来输出，结合ESO估计的扰动信息，进一步优化控制策略。

这些模型不仅有助于我们对比学习不同的强鲁棒性控制策略，还提供了论文原文等资料，方便大家深入研究背后的理论知识。希望各位在PMSM研究的道路上，能借助这些模型取得更多的成果。无论是深入研究某一种模型，还是进行多模型对比分析，都能为推动永磁同步电机技术的发展贡献一份力量。
