comsol锂枝晶模型pde模块 相场，浓度场，电势场三场耦合 形状形核，平面随机扰动，三枝晶，均匀沉积

在电池研究领域，锂枝晶的生长是一个关键且棘手的问题。Comsol中的锂枝晶模型，借助PDE模块，为我们深入探究锂枝晶生长机制提供了有力工具。今天就来和大家聊聊这个模型里相场、浓度场、电势场三场耦合那些事儿，以及相关的一些有趣生长模式。

相场、浓度场、电势场三场耦合

相场

相场方法是研究锂枝晶生长的重要手段。它通过引入一个相场变量来描述不同相之间的界面，这个变量在不同相区域内有不同的值，在相界面处则平滑过渡。在Comsol中，可以通过定义相场的PDE方程来实现。比如以下简单示意代码（仅为原理示意，非完整Comsol代码）：

d(phi,t) == L*laplacian(phi) - f(phi)

这里phi就是相场变量，d(phi,t)表示相场变量随时间的变化率，L是迁移系数，laplacian(phi)代表拉普拉斯算子，描述相场变量的空间变化，f(phi)是一个与相场变量相关的函数，通常用来定义相的自由能。这段代码描述了相场随时间和空间的演变过程，相场会朝着使系统自由能降低的方向发展，从而模拟出锂枝晶相界面的生长和变化。

浓度场

锂在电极中的浓度分布对枝晶生长有显著影响。浓度场的方程通常基于物质守恒定律。代码示例如下：

d(c,t) == D*laplacian(c) - v*grad(c)

其中c是锂的浓度，D是扩散系数，v是对流速度。从代码能看出，浓度的变化一方面来自扩散（由拉普拉斯算子项表示），高浓度区域向低浓度区域扩散；另一方面来自对流（v*grad(c)项），比如电极内部的液体流动等因素引起的锂的输运。锂枝晶的生长依赖于周围锂浓度的供应，合适的浓度分布是枝晶生长的物质基础。

电势场

电势场在锂枝晶生长中也扮演重要角色。在电极系统中，电势差驱动离子的迁移。以下是简单的电势场PDE示意代码：

laplacian(phi_e) == -rho/sigma

phi_e是电势，rho是电荷密度，sigma是电导率。这个方程表明，电势的二阶空间导数（拉普拉斯算子）与电荷密度和电导率相关。电势的分布决定了锂离子的迁移方向和速率，进而影响锂枝晶的生长形态。

comsol锂枝晶模型pde模块 相场，浓度场，电势场三场耦合 形状形核，平面随机扰动，三枝晶，均匀沉积

三场之间相互耦合，例如相场的变化会影响锂的沉积区域，从而改变浓度场；浓度场的改变又会影响离子迁移，进而影响电势场；电势场的变化反过来又会作用于相场和浓度场，共同推动锂枝晶生长过程的模拟。

生长模式

形状形核

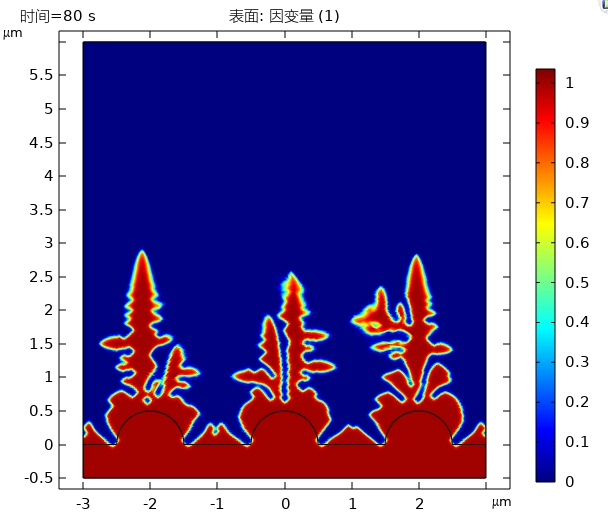

在锂枝晶生长初期，形核过程至关重要。形状形核指的是锂原子开始聚集形成小的晶核，晶核的形状在一定程度上决定了后续枝晶的生长方向。在Comsol模拟中，可以通过设置初始条件来控制形核位置和形状。比如在特定区域设置较高的锂浓度或特定的相场条件，促使锂在该区域优先形核。通过调整这些初始条件，可以研究不同形核形状对枝晶生长的影响。

平面随机扰动

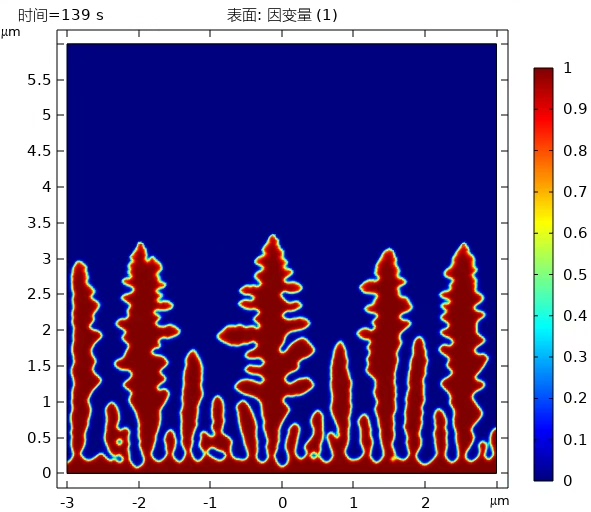

实际电池中，电极表面并非完全平整，存在各种微观的不平整。平面随机扰动就是模拟这种微观不平整对锂枝晶生长的影响。在Comsol里，可以通过在相场或浓度场的初始条件中引入随机噪声来实现。例如：

phi = phi0 + noise*randn()

phi0是初始相场值，noise是控制噪声强度的参数，randn()是产生随机数的函数。这样在初始平面上引入随机扰动后，锂枝晶会在不同位置以不同速度生长，从而模拟出更接近实际情况的枝晶生长形态。

三枝晶

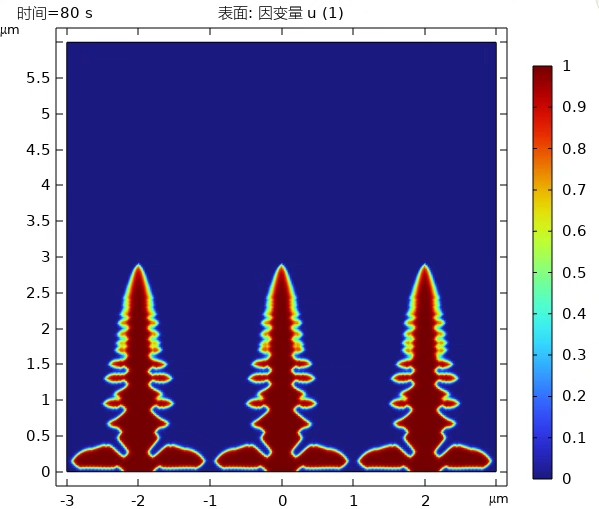

三枝晶生长模式是锂枝晶生长中的一种典型形态。在合适的条件下，锂原子会以三个主要方向生长形成枝晶。这可能与晶体结构、电场分布等多种因素有关。在Comsol模拟中，通过精细调整三场耦合的参数，如相场的迁移系数、浓度场的扩散系数以及电势场的边界条件等，可以诱导出三枝晶的生长模式。观察三枝晶的生长过程，有助于我们理解锂枝晶生长过程中的竞争和协同机制。

均匀沉积

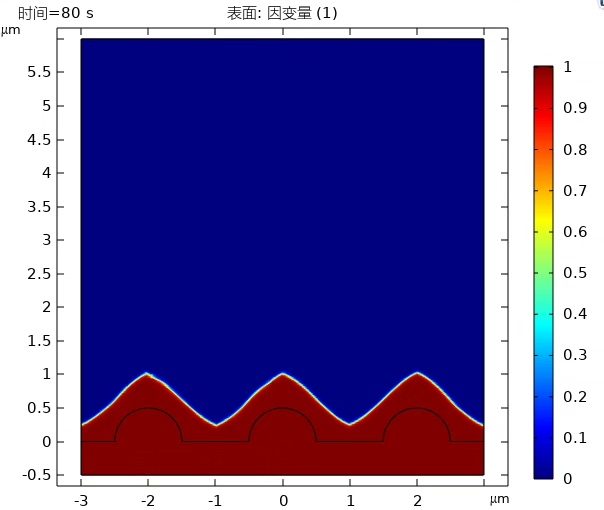

均匀沉积是我们期望在电池中实现的理想状态，即锂均匀地沉积在电极表面，而不是形成枝晶。在Comsol模拟中，可以通过优化电极结构、调整电场分布、控制离子浓度等参数来尝试实现均匀沉积。通过模拟不同条件下的沉积过程，我们可以找到实现均匀沉积的最佳参数范围，为实际电池设计提供理论指导。

Comsol的锂枝晶模型PDE模块，通过三场耦合以及对各种生长模式的模拟，为我们深入研究锂枝晶生长提供了强大的平台，帮助我们不断探索如何优化电池性能，解决锂枝晶带来的安全和寿命问题。
