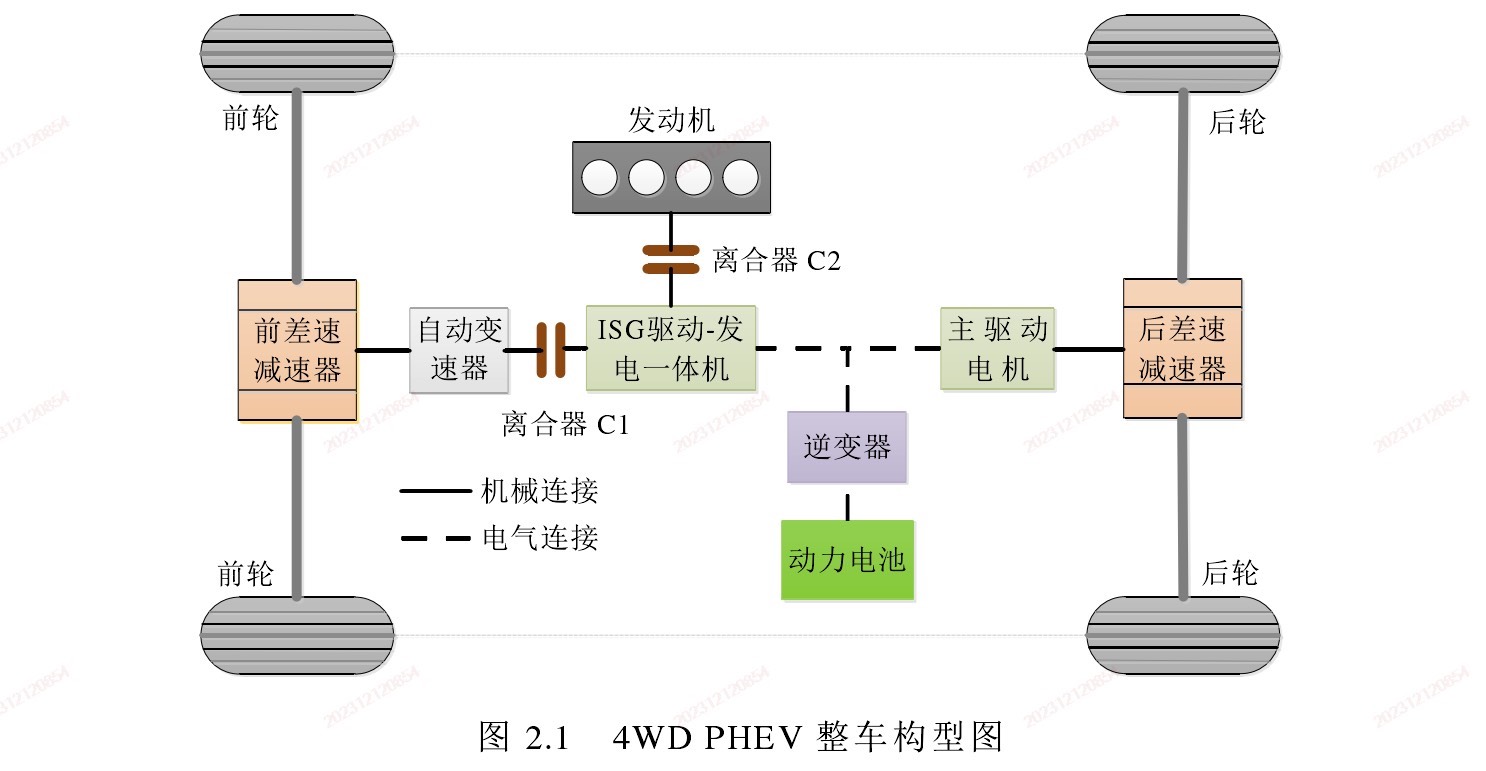

基于Matlab/simulink的插电式混合动力汽车建模仿真模型4驱PHEV（比亚迪唐DM混动系统P2P4发动机——三擎四驱），包括整车HCU控制单元、发动机模型、驱动电机模型、ISG电机模型、AMT5档自动变速箱模型、驾驶员模型、电池能量管理控制模型等，建模详细清晰基于模型的整车策略开发思路、整车模型搭建流程（从最初输入输出确定——最后整个模型建立全过程）相当于手把手教学，新能源混动控制建模方面相关需求人才强烈推荐，教你玩转基于simulink的混动汽车建模开发流程 ——此模型为本人研究生阶段开发的，纯手工搭建（与比亚迪唐超级混动系统DM二代构型一摸一样），全网独一份，数据齐全，可直接仿真出结果（不能仿真不收费），整车构型传动结构下图已展示，整车能量管理策略很直观，方便学习 ——仿真结果：发动机工作扭矩，电机工作扭矩，电池SOC变化，电池能量变化，电池电流变化，车速跟随变化，燃油消耗变化，累计行驶距离结果，整车工作模式变化等等结果全部都有

在新能源汽车领域，混动控制建模一直是热门话题。今天就来和大家分享一下我在研究生阶段纯手工打造的基于Matlab/Simulink的4驱PHEV（比亚迪唐DM混动系统P2P4发动机——三擎四驱）建模仿真模型，绝对全网独一份，数据齐全，还能直接仿真出结果哦！

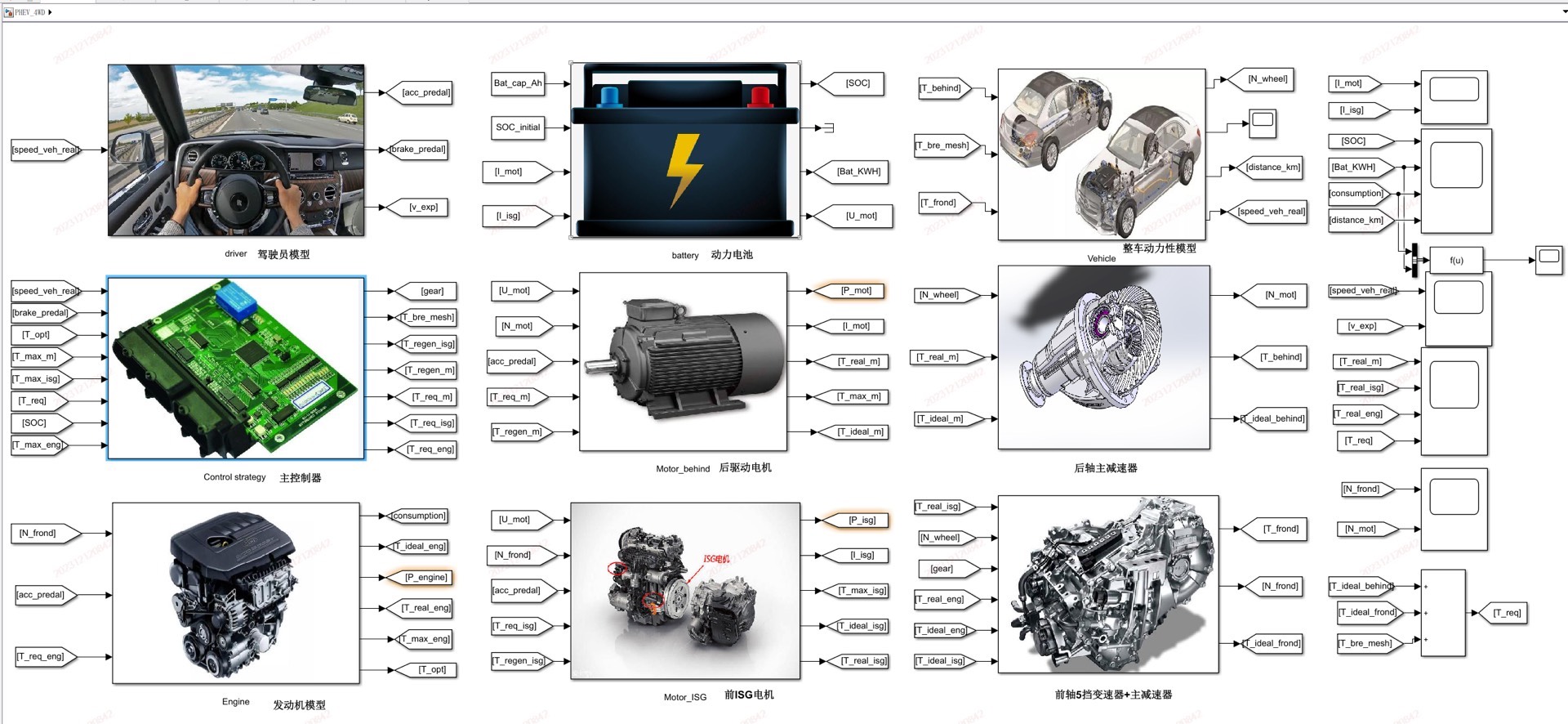

模型构成模块

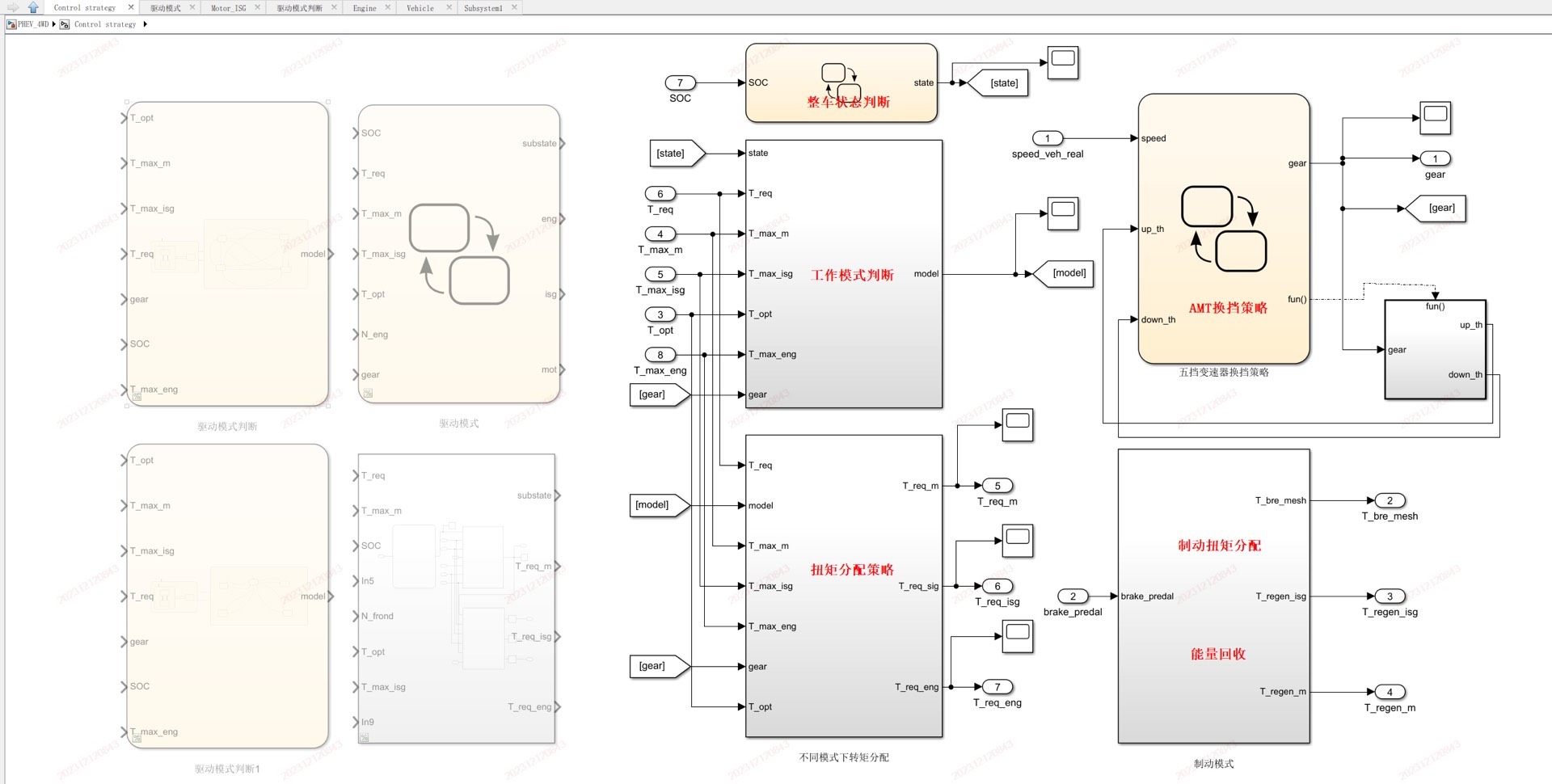

整车HCU控制单元：它就像是整车的大脑，协调各个部件的工作。比如在不同工况下，决定发动机、电机该如何配合输出动力。虽然在Simulink中搭建这个模块有些复杂，但却是整车控制的关键。
发动机模型：发动机是混动系统的动力源之一。在Simulink中可以通过一些参数来定义发动机的特性，例如：

% 定义发动机的扭矩输出函数
function torque = engine_torque(speed)
    % 这里是简单的示例公式，实际更复杂
    torque = 0.01 * speed - 10;
end

这段代码简单模拟了发动机扭矩随转速的变化关系，实际建模中要考虑更多因素如燃油喷射、进气等。

驱动电机模型、ISG电机模型：驱动电机直接为车辆提供动力，而ISG电机除了辅助驱动，还能起到发电等作用。在Simulink中，可以通过设置电机的电磁参数、转速转矩关系等来构建模型。

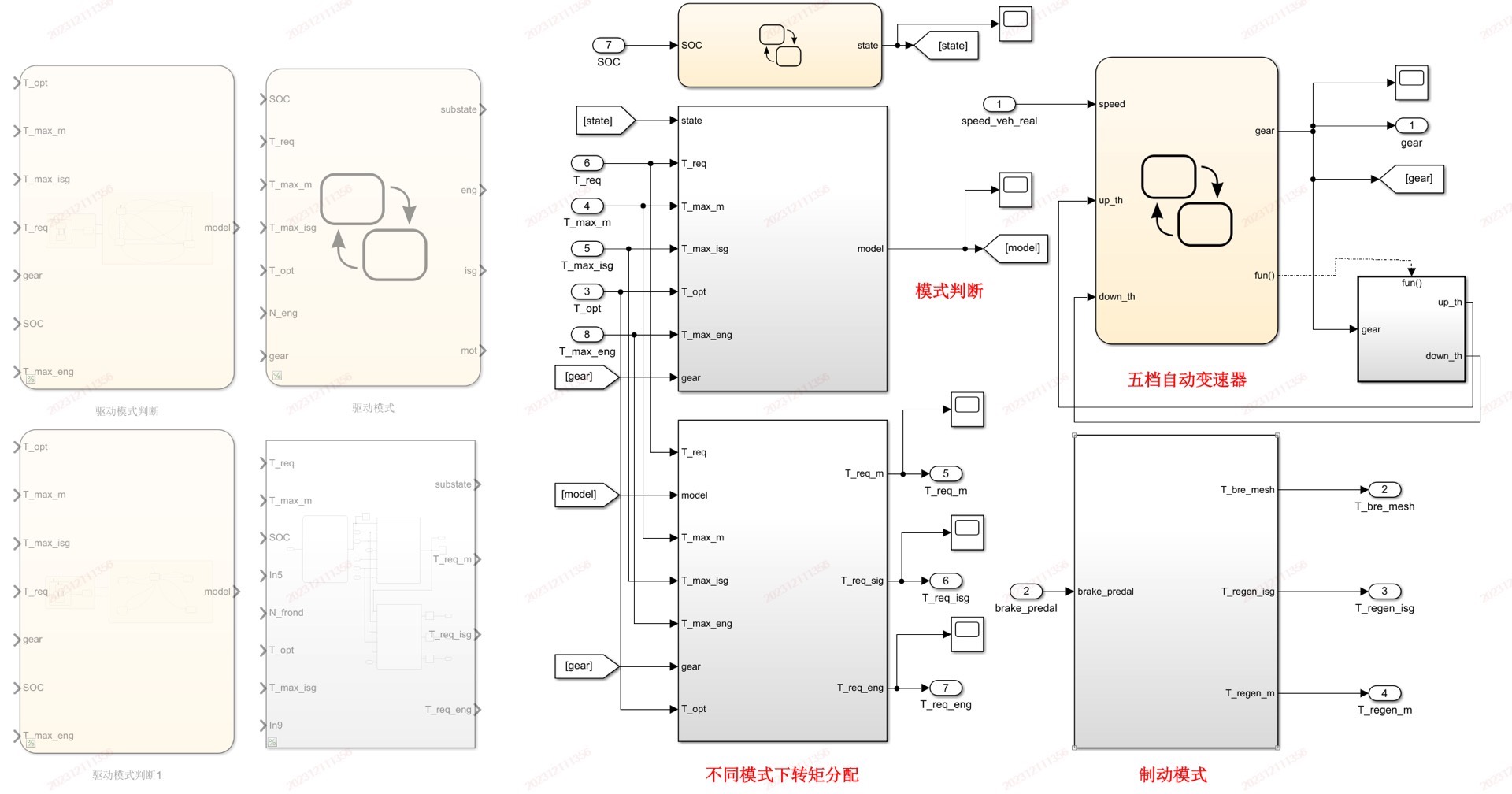

AMT5档自动变速箱模型：它负责调整发动机和电机输出到车轮的转速和扭矩。我们可以通过状态机来模拟不同档位的切换逻辑。例如：

% 简单的档位切换逻辑示例
function gear = shift_gear(speed)
    if speed < 20
        gear = 1;
    elseif speed < 40
        gear = 2;
    else
        gear = 3;
    end
end

这只是简单的逻辑，实际要考虑更多如换挡平顺性等因素。

驾驶员模型：模拟驾驶员的操作，比如加速踏板和制动踏板的输入。
电池能量管理控制模型：监控和管理电池的SOC（State of Charge）、能量、电流等。例如计算SOC的变化：

% SOC计算示例
function soc = update_soc(soc, current, time_step, capacity)
    % 库伦计数法简单示例
    soc = soc - (current * time_step) / (capacity * 3600);
end

整车策略开发思路与模型搭建流程

确定输入输出：首先要明确各个模块的输入输出。比如发动机模型，输入可能是油门开度、转速等，输出就是扭矩。像这样梳理清楚每个模块的输入输出，为后续搭建模型奠定基础。
搭建单个模块：按照上述模块分类，逐个在Simulink中搭建模型。每个模块都要根据其物理特性和工作原理进行细致的参数设置。
连接与整合：将搭建好的单个模块按照整车的物理结构和控制逻辑连接起来，形成一个完整的整车模型。
