在锂电领域，锂枝晶的生长一直是研究的重点，因为它严重影响电池的安全性与性能。今天咱就来唠唠 Comsol 里超酷炫的锂枝晶模型 “五合一”，它涵盖了单枝晶定向生长、多枝晶定向生长、多枝晶随机生长、无序生长随机形核以及雪花枝晶这几种生长模式，并且综合了相场、浓度场和电场三种物理场，简直是全方位剖析锂枝晶生长的利器。

相场、浓度场和电场：背后的物理原理

相场

相场方法是研究枝晶生长的重要手段。简单来说，相场变量描述了材料的不同相状态，比如固相和液相。在 Comsol 中，相场方程一般长这样：

\frac{\partial \phi}{\partial t} = M \left[ \nabla^2 \phi - f'(\phi) \right]

这里 \(\phi\) 就是相场变量，\(t\) 是时间，\(M\) 是迁移率，\(\nabla^2\) 是拉普拉斯算子，\(f'(\phi)\) 是相场自由能的导数。这个方程的意思呢，就是相场变量随时间的变化取决于扩散项（\(\nabla^2 \phi\)）和驱动力项（\(- f'(\phi)\)），迁移率 \(M\) 就像一个调节阀，控制着变化的速度。

浓度场

锂枝晶生长过程中，离子浓度分布起着关键作用。锂离子在电解液中的扩散和迁移遵循能斯特 - 普朗克方程，在 Comsol 里，其形式大概是：

\frac{\partial c}{\partial t} = \nabla \cdot \left( D \nabla c - u c - \frac{z F D}{R T} c \nabla \phi_{e} \right)

这里 \(c\) 是离子浓度，\(D\) 是扩散系数，\(u\) 是对流速度，\(z\) 是离子价态，\(F\) 是法拉第常数，\(R\) 是气体常数，\(T\) 是温度，\(\phi{e}\) 是电场电势。这一长串式子描述了离子浓度随时间的变化，受到扩散（\(D \nabla c\)）、对流（\(- u c\)）和电迁移（\(- \frac{z F D}{R T} c \nabla \phi{e}\)）的影响。

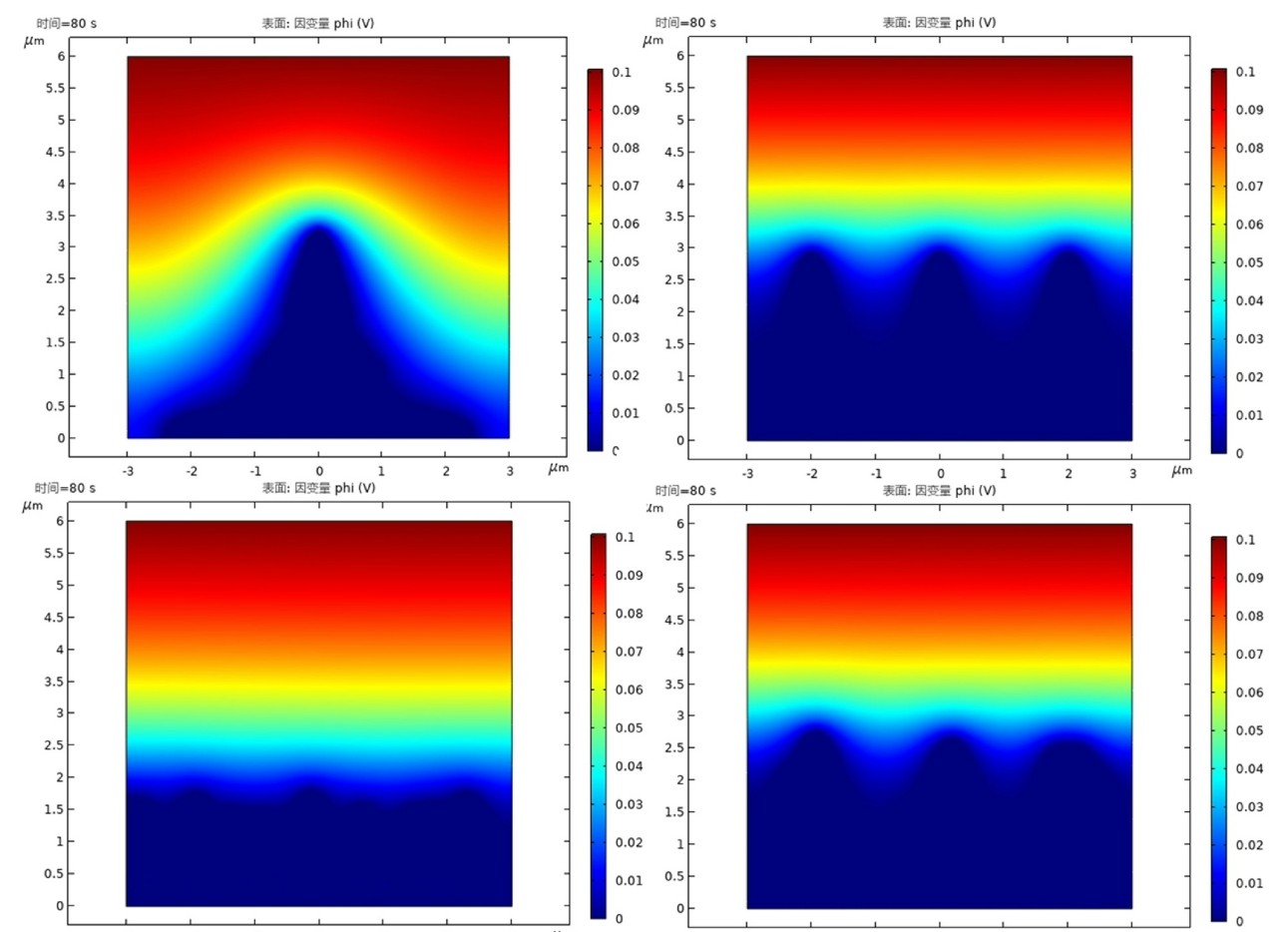

电场

电场在锂枝晶生长时也不容小觑，它影响着锂离子的迁移方向。在 Comsol 中，电场满足泊松方程：

\nabla \cdot (\sigma \nabla \phi_{e}) = - \rho

\(\sigma\) 是电导率，\(\rho\) 是空间电荷密度。这个方程表明电场的分布由材料的电导率和空间电荷分布决定。

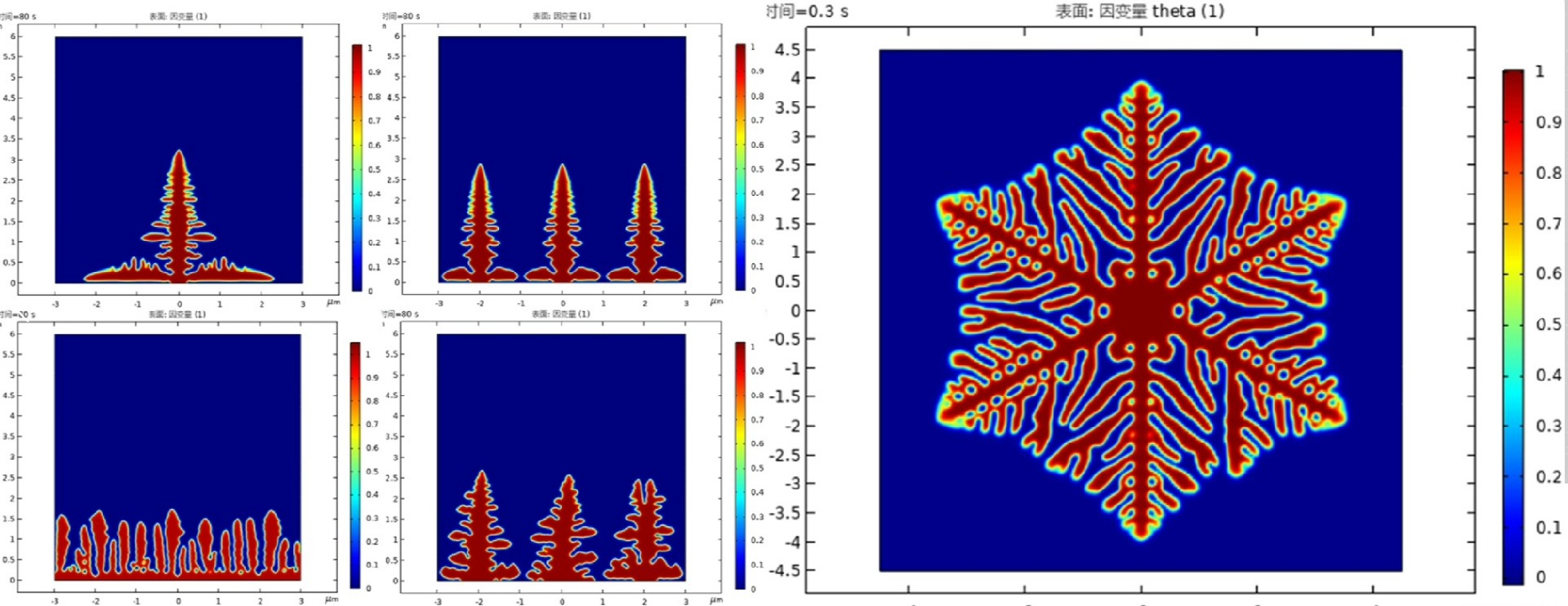

五种生长模式：独特的生长路径

单枝晶定向生长

这种模式下，锂枝晶沿着特定方向生长，就像有个 “导航” 一样。在 Comsol 建模时，通过设定特定的边界条件和初始条件，来引导相场变量朝着一个方向变化。比如，在某个边界设置相场变量的梯度，使得枝晶优先朝着这个方向生长。

% 假设这里是部分 Matlab 与 Comsol 交互代码（伪代码示意）
% 设定初始相场分布
phi0 = zeros(size(domain));
phi0(center) = 1; % 在中心位置设定初始固相点

% 定义边界条件
bc = createBc('Dirichlet', 'phi', [0, 0, 0, 0]); % 边界相场设为0

% 求解相场方程
result = solvePhaseFieldEquation(phi0, bc);

这里通过在中心设定初始固相点，以及边界相场设为 0 的边界条件，引导枝晶从中心向边界定向生长。

多枝晶定向生长

多枝晶定向生长就像是一群枝晶按照相同的 “路线规划” 一起生长。与单枝晶不同，需要同时考虑多个枝晶的相互作用。在相场模型中，可以通过在不同位置设置多个初始固相点，并且调整扩散系数和迁移率等参数，让枝晶们保持相对一致的生长方向。

# Python 与 Comsol 交互伪代码示意
import comsol
# 多个初始固相点位置
init_points = [(1, 1), (2, 2), (3, 3)]
phi_init = comsol.zeros(domain_shape)
for point in init_points:
    phi_init[point] = 1

# 设定边界条件和参数
comsol.set_bc('Neumann', 'phi', 0)
comsol.set_parameter('M', 0.1)
comsol.set_parameter('D', 0.01)

# 求解
comsol.solve()

这里通过在不同位置设置初始固相点，以及设定合适的边界条件和参数，实现多枝晶定向生长。

多枝晶随机生长

多枝晶随机生长给枝晶们更多 “自由”，它们不再按部就班地生长。在 Comsol 里，可以通过引入随机噪声来模拟这种生长。在相场方程的扩散项或者驱动力项中加入随机扰动，让每个枝晶的生长出现一些随机的变化。

! Fortran 与 Comsol 交互伪代码示意
! 定义相场变量和时间步长等
real :: phi(domain_size)
real :: dt = 0.01

! 初始化相场
phi = 0.0
phi(initial_points) = 1.0

do while (time < total_time)
   ! 计算相场变化，加入随机噪声
    phi_new = phi + dt * (M * (laplacian(phi) - f_prime(phi)) + random_noise())
    phi = phi_new
    time = time + dt
end do

这里在相场更新过程中加入随机噪声 random_noise()，实现多枝晶随机生长。

无序生长随机形核

无序生长随机形核更强调枝晶在材料内部随机地 “冒出来”。在 Comsol 建模时，要在整个计算域内随机生成形核点，然后这些形核点开始生长为枝晶。通过控制形核的概率和频率，来模拟不同程度的无序生长。

// JavaScript 与 Comsol 交互伪代码示意
// 设定形核概率
const nucleationProbability = 0.01;
const domain = new ComsolDomain();

for (let i = 0; i < domain.size; i++) {
    if (Math.random() < nucleationProbability) {
        domain.setPhaseField(i, 1); // 随机形核
    }
}

// 求解后续生长过程
domain.solveGrowth();

这里通过随机数判断是否满足形核概率，实现无序生长随机形核。

雪花枝晶

雪花枝晶的生长有着独特的美丽形态。在 Comsol 中模拟雪花枝晶生长，需要精细调整相场、浓度场和电场的参数之间的耦合关系。比如，通过改变扩散各向异性，让枝晶在不同方向上的生长速度不一样，从而形成类似雪花的分形结构。

// C# 与 Comsol 交互伪代码示意
// 定义各向异性扩散系数
double[,] D_anisotropic = new double[3, 3] {
    {0.1, 0, 0},
    {0, 0.05, 0},
    {0, 0, 0.05}
};

// 设置相场、浓度场和电场的初始条件和耦合关系
ComsolModel model = new ComsolModel();
model.setInitialConditions(phi0, c0, phi_e0);
model.setCouplingCoefficients(k1, k2, k3);

// 求解模型
model.solve();

这里通过定义各向异性扩散系数，以及设置各物理场的耦合关系，来模拟雪花枝晶生长。

comsol 锂枝晶模型 五合一 单枝晶定向生长、多枝晶定向生长、多枝晶 随机生长只 无序生长随机形核以及雪花枝晶，包含相场、浓度场和电场三种物理场

Comsol 的锂枝晶模型 “五合一”，通过巧妙地整合相场、浓度场和电场这三种物理场，生动地展现了锂枝晶五种不同的生长模式。这对于深入理解锂枝晶生长机制，以及为改善锂电池性能提供理论指导，都有着巨大的价值。无论是科研人员还是锂电爱好者，都可以在这个模型里挖掘到不少有趣的东西。
