在锂离子电池研究领域，多物理场耦合分析对于深入理解电池性能与行为至关重要。今天咱就来唠唠 Comsol 里的三维电化学 - 热 - 应力耦合锂离子电池模型，这家伙能实现全尺度的三场耦合计算，还能输出电信号、温度分布、应力分布以及电池瞬态位移情况，简直不要太厉害。

模型基础原理

从原理上讲，电化学过程产生电流，这一过程伴随着热的生成与传递，而热和电又会进一步引发电池内部的应力变化与位移。要精确模拟这一系列复杂的交互作用，就得依赖 Comsol 强大的多物理场耦合能力。

Comsol 实现过程

咱先从建立几何模型说起，假设构建一个简单的圆柱状锂离子电池模型。在 Comsol 里，通过以下代码片段（以部分几何构建代码示意，实际需结合 Comsol 特定语法与模块）：

geom = model.geom('geom1');
geom.feature('cyl1').set('radius', 0.01);
geom.feature('cyl1').set('height', 0.05);

这里通过 geom.feature('cyl1') 定义了一个圆柱体特征，然后分别设置半径为 0.01 米，高度为 0.05 米，这就构建好了电池的基本几何外形。

接下来是定义物理场，电化学场方面，要设置电极反应动力学参数、电解质电导率等。以 Butler - Volmer 方程为例来描述电极表面的电荷转移反应：

\[ j = j0 \left( \exp\left( \frac{\alphaa F}{RT} \eta \right) - \exp\left( -\frac{\alpha_c F}{RT} \eta \right) \right) \]

这里 \( j \) 是电流密度， \( j0 \) 是交换电流密度， \( \alphaa \) 和 \( \alpha_c \) 分别是阳极和阴极传递系数， \( F \) 是法拉第常数， \( R \) 是气体常数， \( T \) 是温度， \( \eta \) 是过电位。在 Comsol 中通过对应的电化学模块设置这些参数与方程，代码类似如下（伪代码示意）：

ec = model.physics('ec1');
ec.parameter('j0', 1e - 3); % 设置交换电流密度为 1e - 3 A/m²
ec.parameter('alpha_a', 0.5);
ec.parameter('alpha_c', 0.5);

热传递方面，考虑电池内部生热，主要热源来自电化学不可逆反应热和焦耳热。生热速率 \( q \) 可以表示为：

\[ q = I \eta + I^2 R \]

comsol三维电化学-热-应力耦合锂离子电池模型 全尺度计算三场耦合 可以输出电信号，温度分布情况以及应力分布情况和电池瞬态位移情况

其中 \( I \) 是电流， \( \eta \) 是过电位， \( R \) 是电池内阻。在 Comsol 里设置热传递物理场参数及热源项，像这样（伪代码）：

ht = model.physics('ht1');
ht.source('q', I * eta + I^2 * R); % 设置热源项

应力和位移分析则基于热膨胀和电化学反应引起的体积变化。假设材料各向同性，热膨胀应变 \( \varepsilon_{th} \) 与温度变化 \( \Delta T \) 关系为：

\[ \varepsilon_{th} = \alpha \Delta T \]

这里 \( \alpha \) 是热膨胀系数。在 Comsol 固体力学模块设置相关参数，比如（伪代码）：

solid = model.physics('solid1');
solid.parameter('alpha', 1e - 5); % 设置热膨胀系数为 1e - 5 /K

结果输出与分析

经过模型求解，就能得到我们想要的各种结果啦。电信号方面，可以直观看到电池不同位置的电流密度分布，分析电池内部的电荷传输均匀性。比如通过 Comsol 后处理功能生成电流密度云图，从图中能清晰看出电极与电解质界面处电流密度的变化情况。

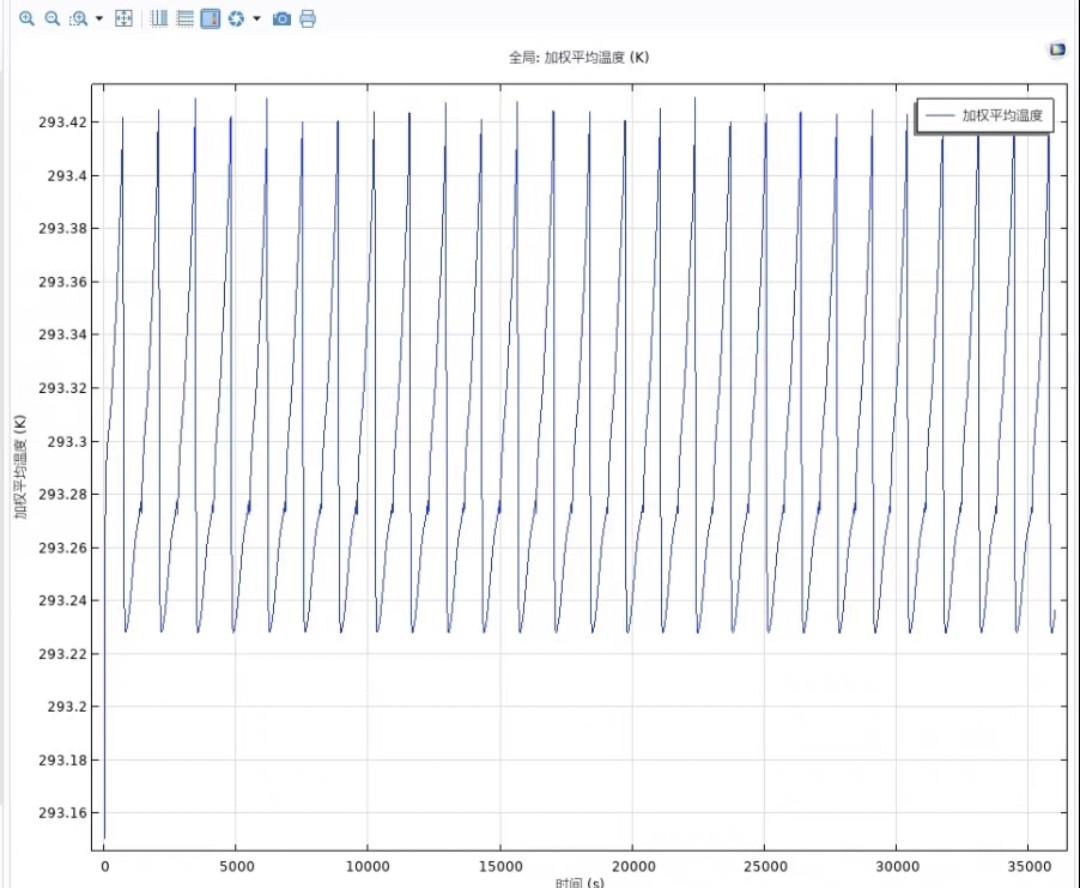

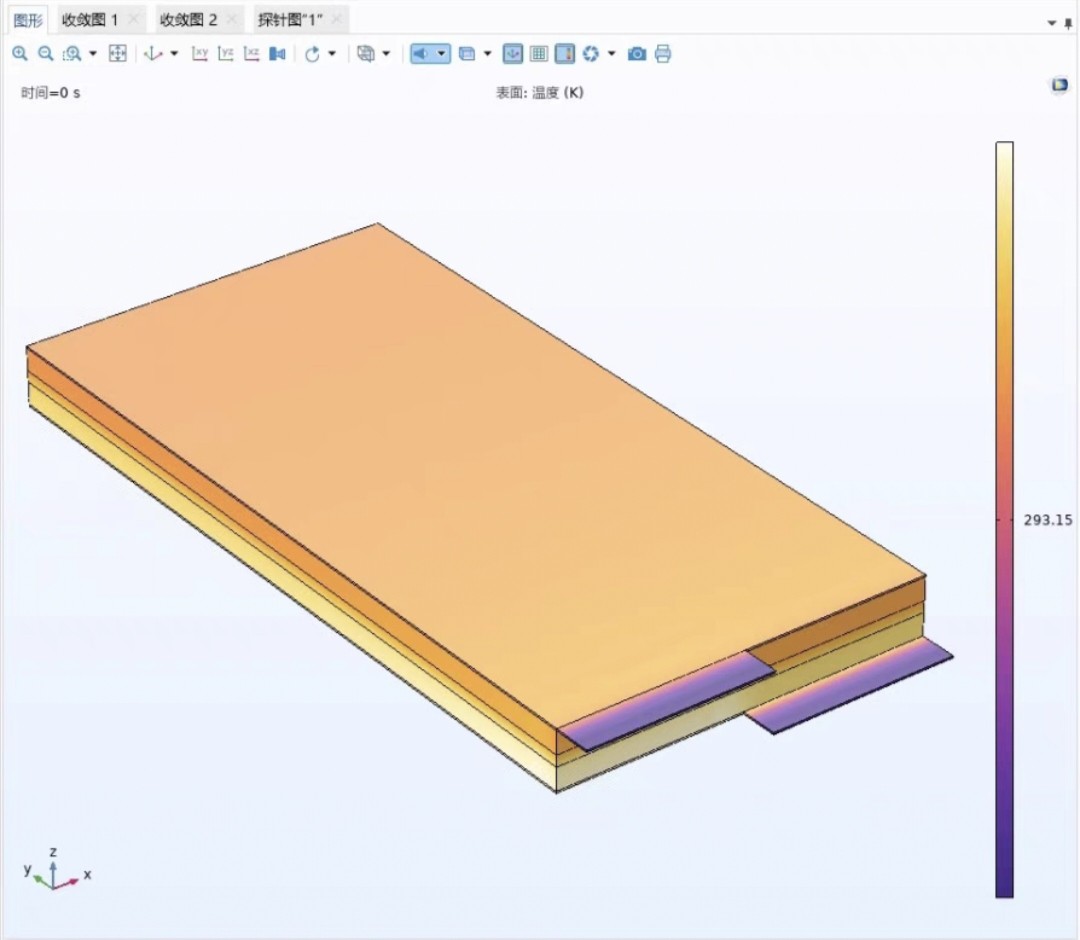

温度分布结果对于评估电池热管理系统效果至关重要。通过下面代码可以获取温度分布数据并绘制简单温度分布图（假设已完成求解，伪代码）：

T_data = model.result('sol1').eval('T');
x = model.result('sol1').eval('x');
y = model.result('sol1').eval('y');
z = model.result('sol1').eval('z');
surf(x, y, z, T_data);

这就绘制出了三维空间内电池的温度分布情况，能快速定位高温区域，为优化散热设计提供依据。

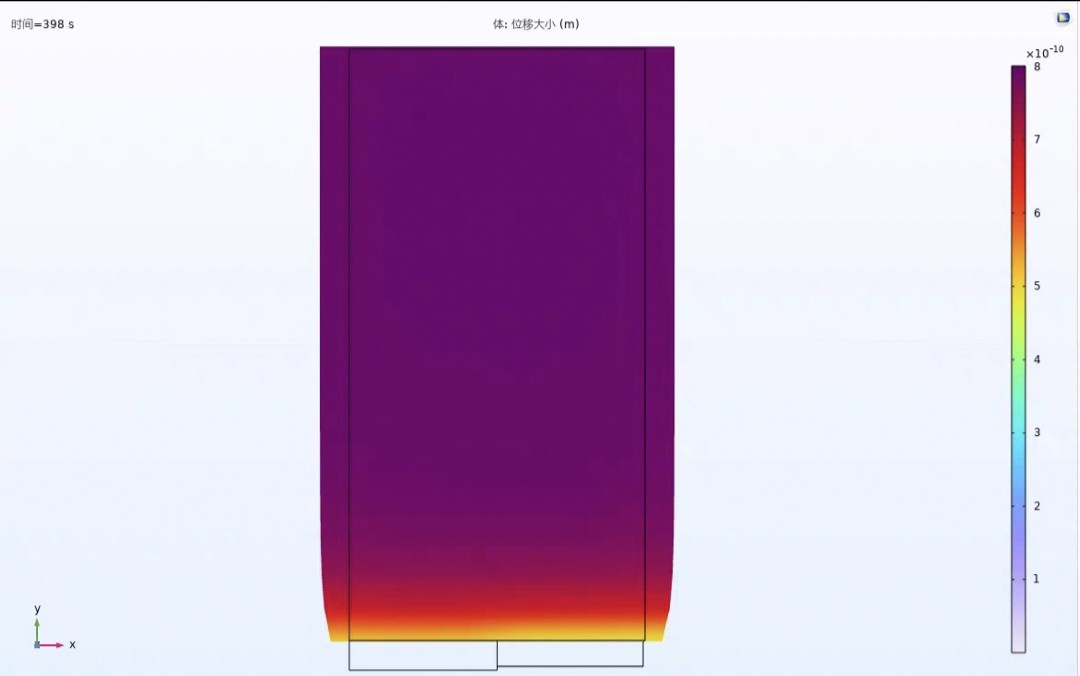

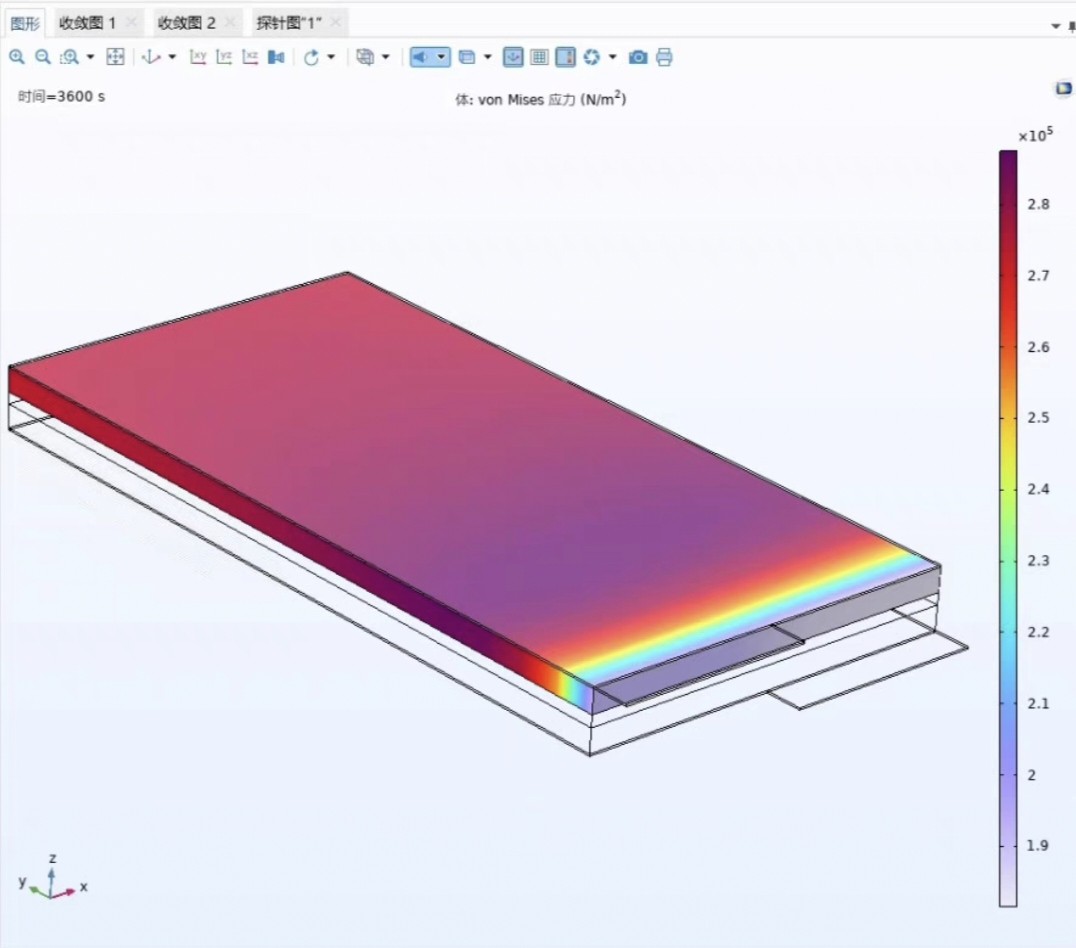

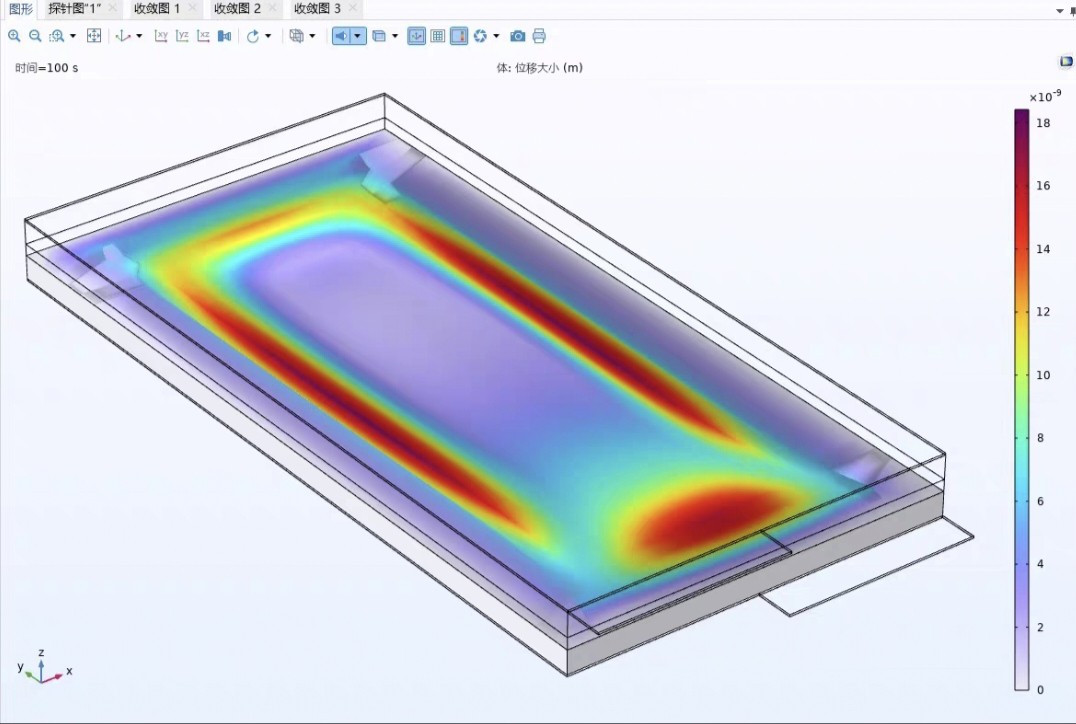

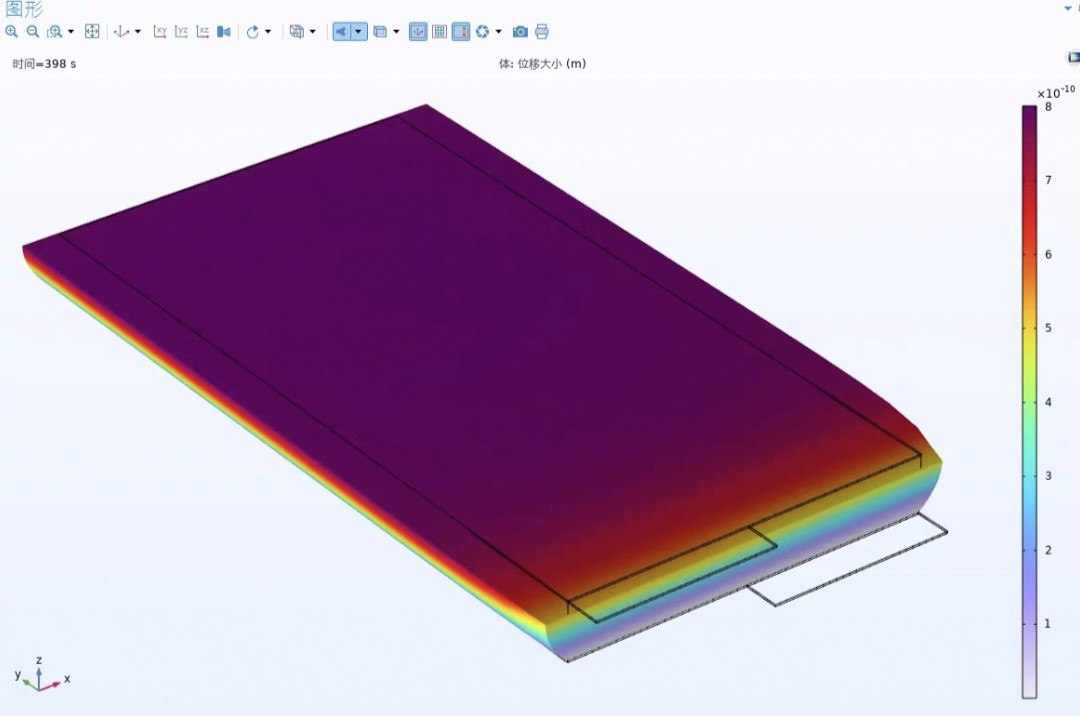

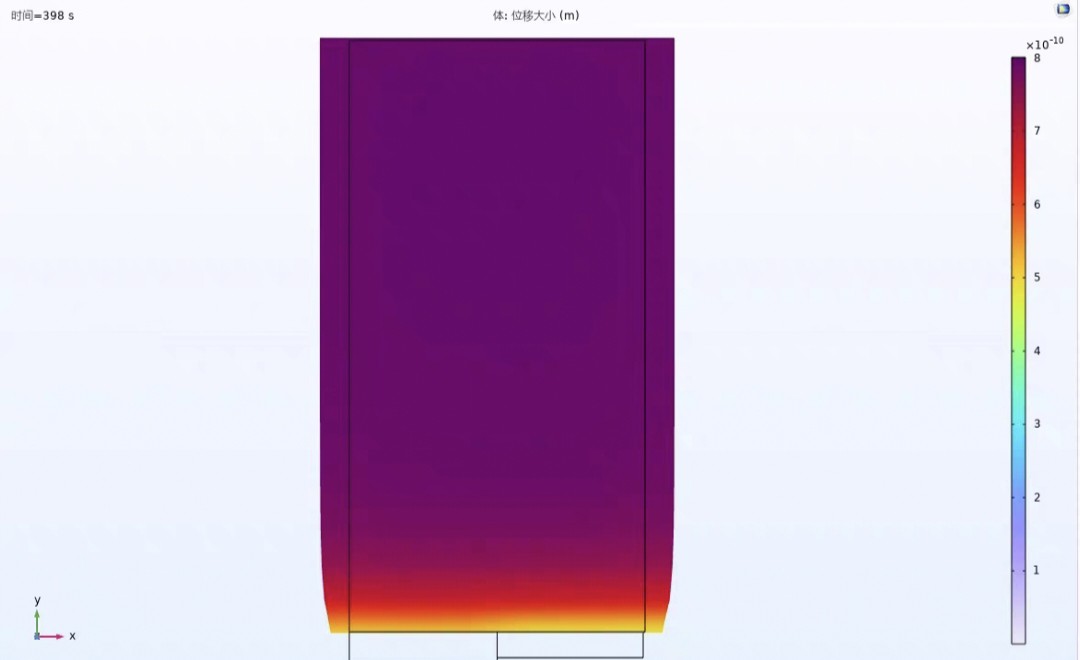

应力分布和瞬态位移情况则有助于了解电池在充放电过程中的结构稳定性。通过观察应力集中区域，可以预测电池可能出现裂纹或损坏的位置。瞬态位移分析能看到电池随时间变化的微小变形，对于评估电池长期使用性能很有帮助。

总之，Comsol 的三维电化学 - 热 - 应力耦合锂离子电池模型为我们深入研究电池性能提供了强大工具，通过合理设置参数与分析结果，能为电池设计与优化指明方向。
