地图瓦片技术是现代电子地图（如谷歌地图、高德地图）能够流畅浏览的核心。它的基本原理可以概括为：将一张巨大的地图，按照“金字塔”结构，预先切割成无数张大小为 256x256 像素的小图片（瓦片），并根据“四叉树”算法对这些瓦片进行索引和管理。

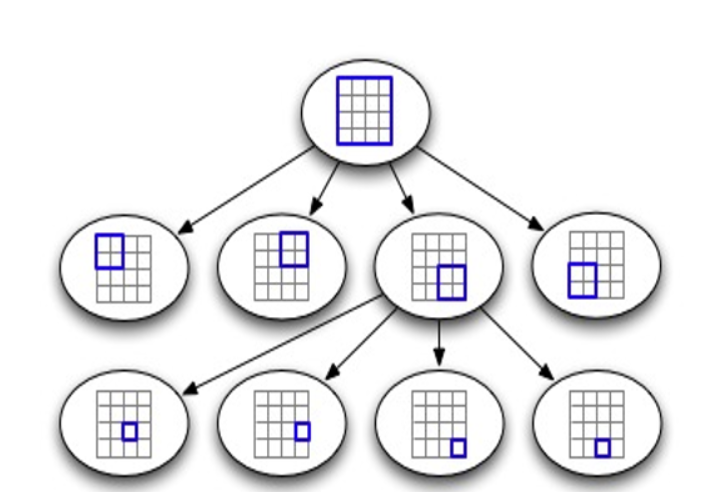

四叉树在地图瓦片中的作用

• ‌空间递归划分‌：将整个地理空间（如地球表面）从顶层开始，‌递归划分为四个相等的子区域‌（即“四叉”），每个子区域对应一张瓦片。这一过程在每一缩放层级重复进行，形成树状结构。 ‌


• 层级与瓦片对应‌：地图通常按缩放级别（Level of Detail, LOD）组织，每一级对应四叉树的一层。例如：
  Level 0：整张地图为1个瓦片（根节点）；
  Level 1：划分为4个瓦片（4个子节点）；
  Level 2：每个父节点再分4个，共16个瓦片；

• 唯一标识与定位‌：每个瓦片可通过其‌层级z、行x、列y‌坐标唯一标识，也可编码为‌四叉树键值（Quadkey）‌，便于快速查询和传输

• ‌高效加载与查询‌：当用户缩放或平移地图时，系统根据当前视口范围和层级，直接定位所需瓦片节点，无需遍历全图，显著提升性能 ‌。

原理

下面从三个层次来拆解这个原理：为什么要切片、金字塔结构、四叉树索引。

---

1. 为什么要切片？

假设有一张覆盖全球、分辨率极高的卫星地图，如果把它当作一整张图片加载：

• 内存会直接爆掉（全球高精度图通常是TB级别）。
• 网络传输会卡死。
• 浏览器渲染会崩溃。

为了解决这个问题，地图服务商做了两件事：

1. 预渲染：事先把这张巨图渲染好。
2. 切片：按照不同的缩放级别（Zoom Level），把地图切成无数个小方块。

---

2. 金字塔模型

地图瓦片集在逻辑上是一个金字塔结构：

• 第 0 级（Zoom Level 0）：整个地球被压缩成一张 ( 1 \times 1 ) 的瓦片（256x256像素）。通常这张图显示的是整个世界。
• 第 1 级（Zoom Level 1）：将上一级的地图放大一倍。为了保持清晰度，需要把地图切成 ( 2 \times 2 ) 张瓦片。
• 第 2 级（Zoom Level 2）：切成 ( 4 \times 4 ) 张。
• 第 N 级：切成 ( 2^N \times 2^N ) 张。

关键规律：
[
\text{瓦片总数} = 4^{\text{ZoomLevel}}
]
（因为行数 ( 2^n ) 乘以列数 ( 2^n ) 等于 ( 4^n )）

---

3. 四叉树索引

四叉树是地图瓦片能够快速定位的核心数据结构。

什么是四叉树？

四叉树是一种树状数据结构，每个节点（代表一块区域）恰好有四个子节点。这完全符合地图切片的逻辑：每一块瓦片放大一倍，都会分裂成四块更小的瓦片（西北、东北、西南、东南）。

索引规则（XYZ 坐标系）

在实际应用中（如谷歌地图、OpenStreetMap），每个瓦片都有一个唯一的索引坐标：(z, x, y)。

• z：缩放级别。
• x：列号（从西向东，0 到 ( 2^z - 1 )）。
• y：行号（从北向南，0 到 ( 2^z - 1 )，注意有些标准是北向南，有些是南向北）。

四叉树是如何运作的？

当你在手机上放大地图时：

1. 你当前看到的是 z=10 级别的一张或多张瓦片。
2. 你双指捏合放大，进入 z=11 级别。
3. 前端（浏览器/App）计算当前屏幕中心点的经纬度，以及当前缩放级别下，屏幕边缘对应的行列号范围。
4. 根据四叉树索引，z=11 级别的瓦片是由 z=10 级别的某一父瓦片分裂出来的 4 个子瓦片（对应父瓦片的左上、右上、左下、右下）。
5. 浏览器根据 z, x, y 拼接出 URL（例如 https://.../11/123/456.png）并请求加载。

四叉树的优势

• 快速定位：给定经纬度，通过简单的数学运算（而非数据库检索）就能迅速计算出该点在各级缩放级别下对应哪张瓦片。
• 高效缓存：由于索引是确定的，服务器可以直接把瓦片文件放在文件系统的 z/x/y.png 路径下，或者利用CDN（内容分发网络）进行缓存。
• 增量更新：如果地图某个小区域更新了，只需要替换该区域对应级别下的少数几个瓦片文件，而不需要重新生成整张地图。

---

4. 实际应用中的细节

虽然理论是四叉树，但实际工程中通常使用 四叉树编码（如 QuadKey）来优化。

QuadKey 是微软 Bing Maps 发明的一种编码方式。它将 (x, y) 坐标的二进制位交错合并，转换成一串字符串。

• 例如，z=3 级别下，x=3, y=5 的瓦片，其 QuadKey 可能是 "213"。
• 好处：因为四叉树子节点的 QuadKey 总是以父节点的 QuadKey 为前缀（例如 "2" 是 "21" 的父级），这在数据库查询中非常方便——想查某个区域下的所有子瓦片，直接用 LIKE 'prefix%' 即可。

总结

地图瓦片原理（四叉树）可以总结为：

1. 空间换时间：预先渲染好所有缩放级别的切片，避免实时渲染。
2. 分治思想：通过金字塔模型，将无限精度的地图数据收敛到有限的、固定尺寸的图片上。
3. 四叉树索引：利用每个父节点对应四个子节点的天然地理划分（西北、东北、西南、东南），实现了从经纬度到瓦片URL的极速计算，保证了用户缩放平移地图时的流畅体验。
