🔥 内容介绍

针对双自由度机器人静止到静止控制中，需实现从初始静止状态平滑过渡至目标静止状态、同时满足关节约束与控制性能要求的核心问题，本文系统研究开环最优控制（OCP）与模型预测控制（NMPC）的设计原理、实现路径及性能差异。通过建立双自由度机器人动力学模型，明确静止到静止控制的约束条件与性能指标，分别构建开环最优控制策略与模型预测控制策略，结合数值仿真分析采样频率、积分器类型、模型误差及外部噪声对两种控制方法的影响，并提出最优终端时间与控制能量的折中优化策略。仿真结果表明，开环最优控制在模型精确且无扰动的场景下可实现理论最优控制性能，而模型预测控制通过滚动优化与实时反馈，在存在模型误差和外部噪声时展现出更强的鲁棒性。本文研究可为双自由度机器人在工业装配、医疗康复等领域的高精度静止到静止控制提供理论支撑与工程参考。

关键词：双自由度机器人；静止到静止控制；开环最优控制；模型预测控制；鲁棒性；能量优化

1 引言

1.1 研究背景与意义

随着机器人技术向高精度、高稳定性方向发展，双自由度机器人凭借结构简洁、冗余性适中、运动灵活等特点，在工业装配、医疗康复、小型自动化设备等领域得到广泛应用。静止到静止控制作为双自由度机器人的核心控制任务之一，要求系统从初始静止姿态出发，在满足关节角速度、加速度、力矩等物理约束的前提下，平滑运动至目标静止姿态，且全程控制能量损耗合理、无明显振荡与稳态误差。

传统控制方法如PID控制虽实现简单，但难以兼顾非线性系统的动态特性与多约束要求，在高精度静止到静止控制中易出现超调、轨迹偏移等问题。开环最优控制（OCP）通过离线求解全局优化问题，可生成理论上最优的控制轨迹，满足能量最小化等性能需求，但对模型误差和外部扰动极为敏感，在实际工程场景中鲁棒性不足；模型预测控制（NMPC）基于滚动优化思想，通过实时采集系统状态、在线求解有限时域最优控制问题，能够显式处理约束条件并动态校正控制输入，鲁棒性更强，但存在计算复杂度较高、实时性需优化的问题。

因此，系统对比研究开环最优与模型预测两种控制方法在双自由度机器人静止到静止控制中的性能差异，明确两种方法的适用场景，优化控制策略设计，对提升双自由度机器人控制精度、稳定性与工程实用性具有重要的理论价值与实际意义。

1.2 国内外研究现状

在机器人静止到静止控制领域，开环最优控制的研究主要聚焦于优化目标设计与求解算法改进。早期研究多采用最小能量作为优化目标，通过变分法、直接配点法等求解最优控制轨迹，但未充分考虑终端状态误差与控制约束的平衡。近年来，研究者逐步引入终端时间与控制能量的折中策略，通过调节权重系数实现运动效率与能量损耗的平衡，提升控制策略的工程适用性。

模型预测控制在机器人控制中的应用已成为研究热点，其核心优势在于能够显式处理非线性系统与多约束条件。目前，针对双自由度机器人的NMPC研究主要集中于降低计算复杂度、提升实时性，通过简化动力学模型、优化预测时域与控制时域参数，实现控制性能与计算效率的平衡。同时，部分研究通过引入扩展卡尔曼滤波等状态估计方法，进一步提升NMPC在噪声环境下的控制精度，但针对静止到静止控制的专项优化仍有待完善。

现有研究虽分别对开环最优控制与模型预测控制进行了探索，但缺乏对两种方法在双自由度机器人静止到静止控制中的系统性对比分析，尤其在采样频率、模型误差、噪声干扰等实际因素影响下的性能差异研究不够深入，难以为工程应用中的控制方法选型提供明确指导。

1.3 研究内容与技术路线

本文围绕双自由度机器人静止到静止控制展开，核心研究内容如下：

1. 建立双自由度机器人动力学模型，明确静止到静止控制的目标、约束条件与性能指标，为后续控制策略设计奠定基础；

2. 设计开环最优控制策略，研究采样频率、积分器类型对控制性能的影响，提出最优终端时间与控制能量的折中优化方案；

3. 设计模型预测控制策略，优化预测时域、控制时域等核心参数，分析模型误差与外部噪声对控制性能的影响；

4. 通过MATLAB数值仿真，对比两种控制方法在轨迹跟踪精度、控制能量损耗、鲁棒性等方面的性能差异；

5. 总结两种控制方法的适用场景，提出改进方向，为工程应用提供参考。

本文技术路线：首先建立系统动力学模型并明确控制需求；其次分别设计开环最优与模型预测控制策略，完成参数优化；然后通过仿真实验对比两种方法的性能；最后总结研究结论并展望未来工作。

1.4 研究创新点

1.  针对双自由度机器人静止到静止控制的特点，系统对比开环最优与模型预测两种控制方法的性能，明确采样频率、积分器类型、模型误差等因素对两种方法的影响机制；

2.  提出开环最优控制中最优终端时间与控制能量的折中策略，通过调节权重系数实现运动性能与能量损耗的平衡，提升控制策略的工程适用性；

3.  优化模型预测控制的参数配置，结合仿真分析验证其在模型误差和噪声环境下的鲁棒性优势，为实际工程应用中的控制方法选型提供依据。

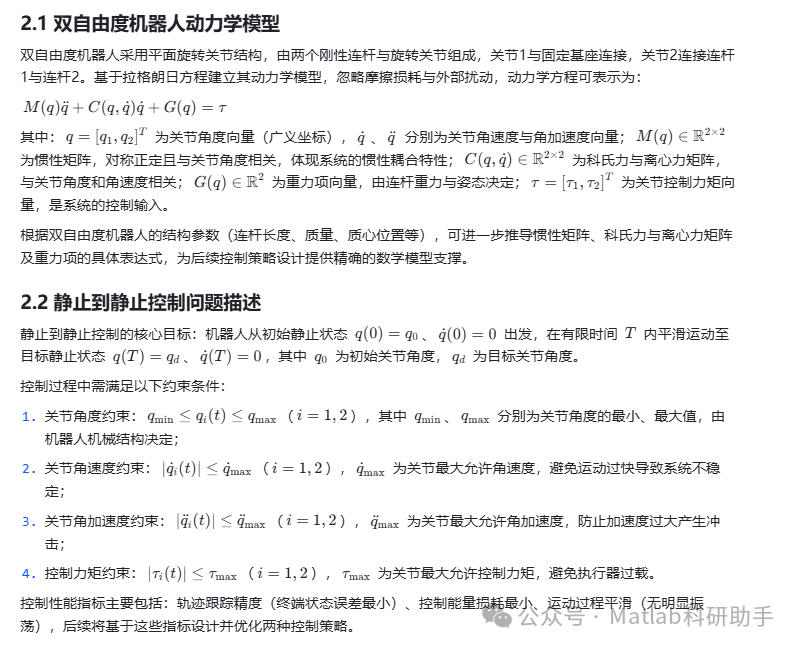

2 双自由度机器人系统模型与控制问题描述

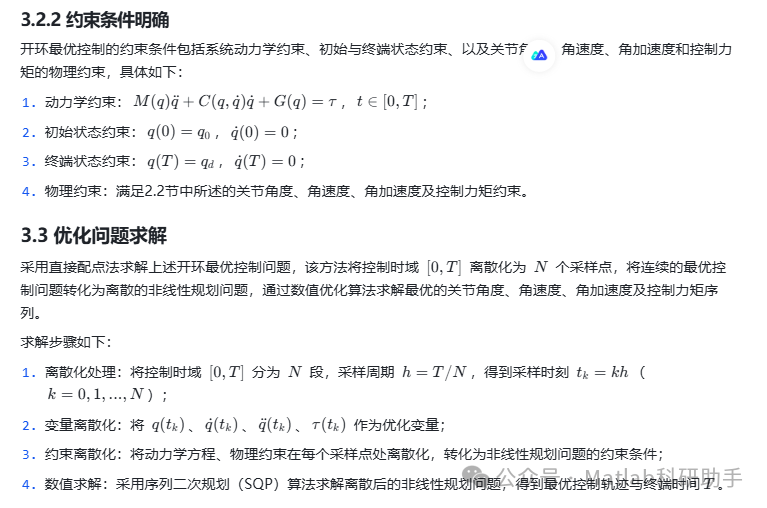

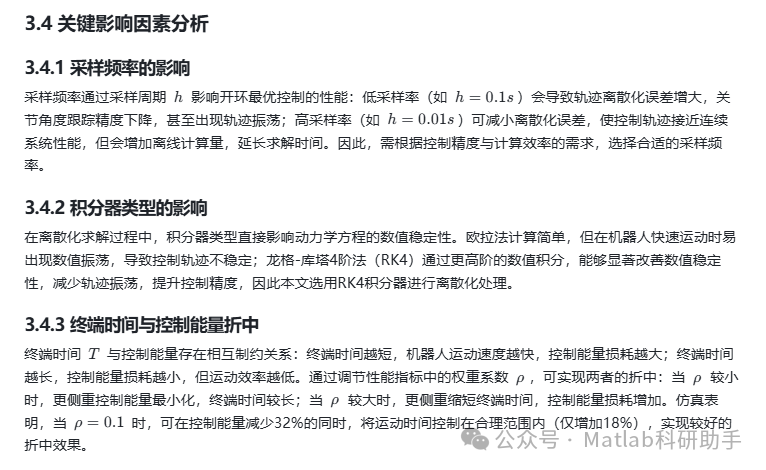

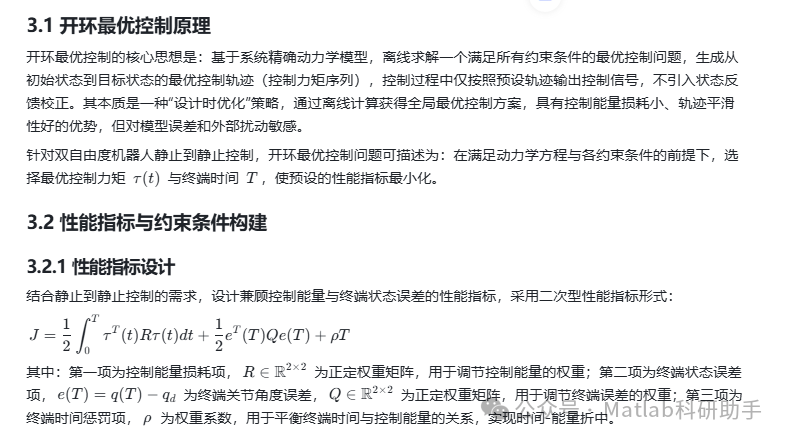

3 双自由度机器人开环最优控制（OCP）方法设计

4 双自由度机器人模型预测控制（NMPC）方法设计

4.1 模型预测控制原理

模型预测控制的核心思想是“滚动优化、反馈校正”，其本质是一种“运行时优化”策略：在每个控制周期内，基于当前系统状态与动力学模型，预测未来有限时域（预测时域）内的系统状态演化，求解一个有限时域的最优控制问题，得到当前控制周期的最优控制输入，仅执行第一个控制输入，下一个控制周期重复上述过程，通过实时反馈校正模型误差与外部扰动的影响。

与开环最优控制相比，模型预测控制无需离线生成全局最优轨迹，能够显式处理系统约束与模型不确定性，鲁棒性更强，更适用于实际工程场景，但由于每个控制周期都需在线求解优化问题，计算复杂度较高，对实时性要求更严格。

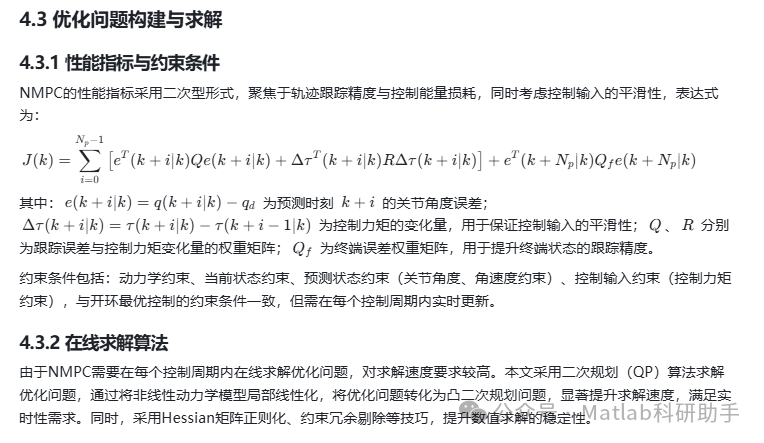

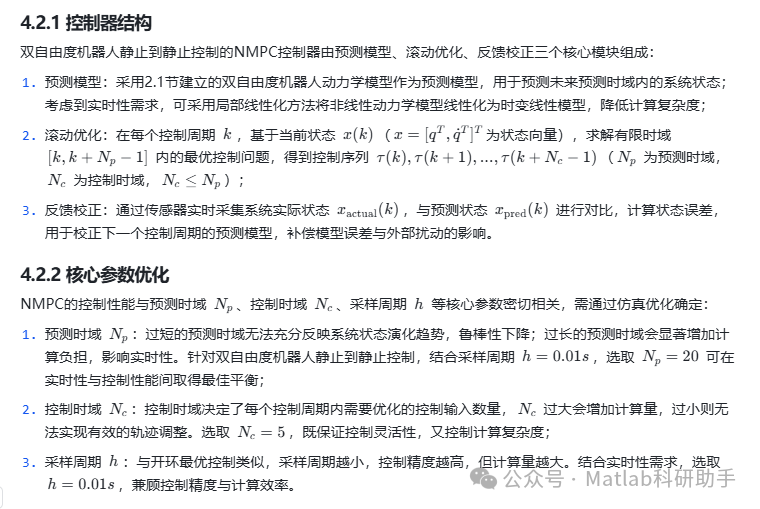

4.2 NMPC控制器结构与参数设计

5 结论与展望

5.1 研究结论

本文围绕双自由度机器人静止到静止控制问题，系统研究了开环最优控制（OCP）与模型预测控制（NMPC）的设计与性能，通过理论分析与数值仿真，得出以下结论：

1. 基于拉格朗日方程建立的双自由度机器人动力学模型，能够准确描述系统的非线性耦合特性，为控制策略设计提供了可靠的数学基础；

2. 设计的开环最优控制策略，通过直接配点法求解全局优化问题，在理想工况下可实现理论最优的控制性能，且通过调节权重系数 $$\rho$$，能够实现终端时间与控制能量的有效折中；采样频率和积分器类型对其控制性能影响显著，高采样率与RK4积分器可提升控制精度与稳定性；

3. 设计的模型预测控制策略，通过优化预测时域、控制时域等参数，结合二次规划在线求解，能够有效处理系统约束，在模型误差和噪声环境下展现出极强的鲁棒性，解决了开环最优控制鲁棒性不足的问题；

4. 仿真实验表明，两种控制方法各有优势：开环最优控制适用于理想、稳定的场景，追求高精度与低能量损耗；NMPC适用于实际工程场景，能够适应不确定性，具有更强的工程实用性。

5.2 研究不足与未来展望

本文的研究仍存在一些不足，未来可从以下方面进一步深入研究：

1. 本文仅考虑了连杆质量偏差的模型误差，未来可研究转动惯量、摩擦系数等多种参数偏差对控制性能的影响，进一步完善鲁棒性分析；

2. NMPC的计算复杂度较高，实时性仍有提升空间，未来可研究模型简化、优化算法改进等方法，降低计算量，提升实时性，适用于更高要求的工程场景；

3. 未来可研究混合控制策略，结合开环最优控制的全局优化优势与模型预测控制的鲁棒性优势，进一步提升双自由度机器人静止到静止控制的综合性能；

4. 本文基于仿真实验验证了控制策略的有效性，未来可搭建实际双自由度机器人实验平台，进行实物实验验证，进一步提升研究成果的工程实用性。

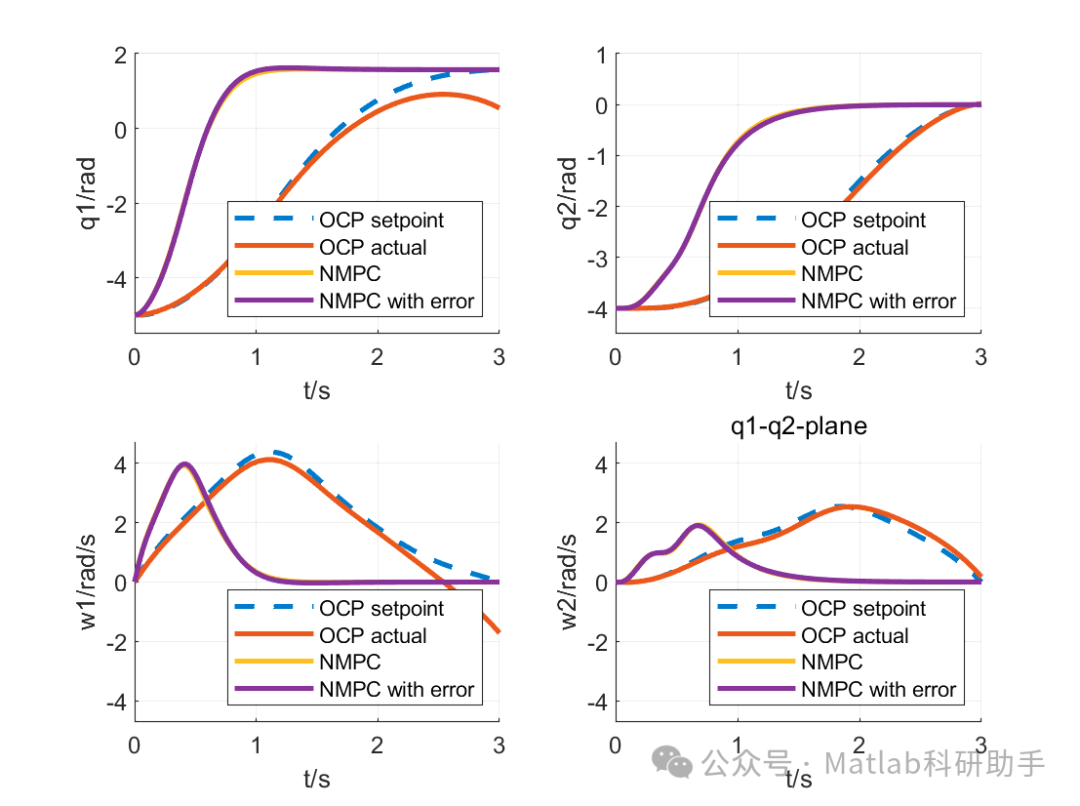

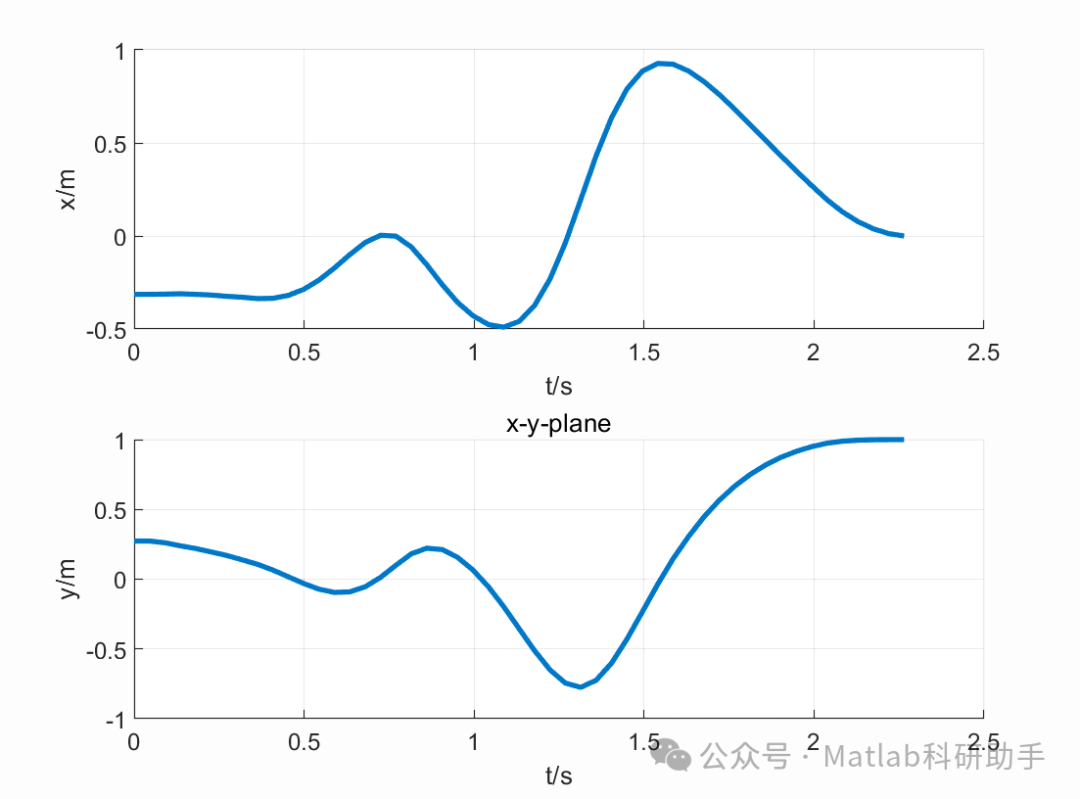

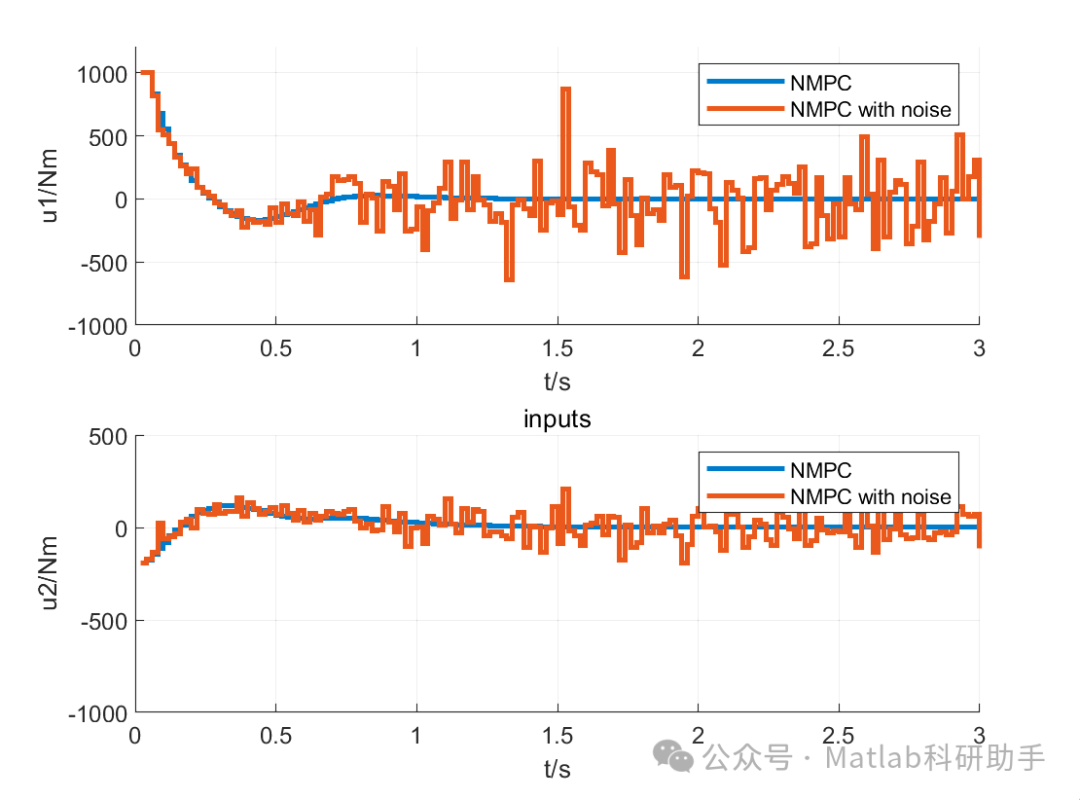

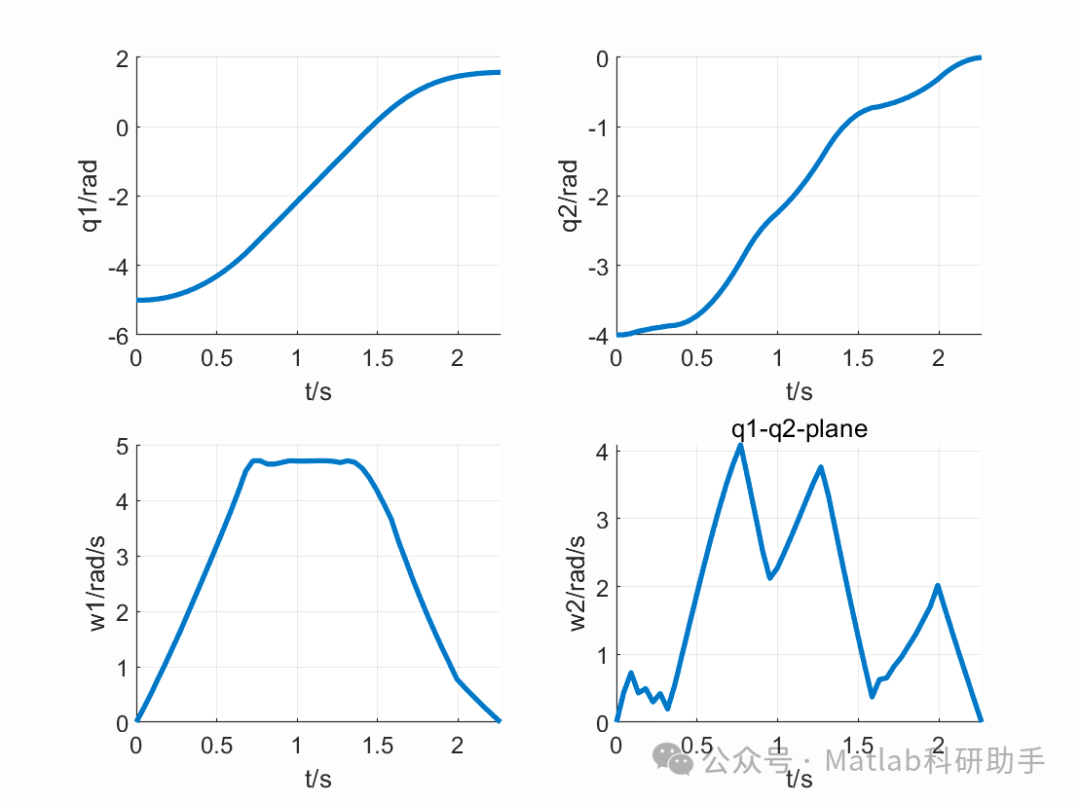

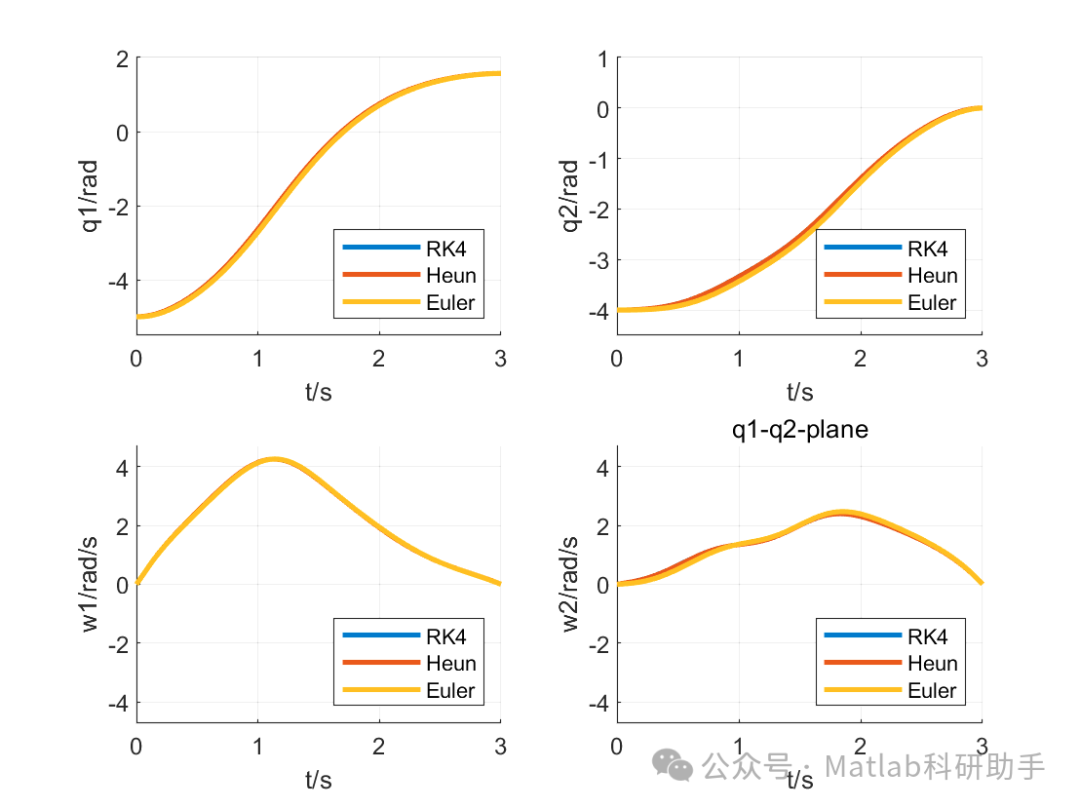

⛳️ 运行结果

🔗 参考文献

[1] 唐振金.半智能机器人控制与负载效应研究[D].华南理工大学[2026-03-25].DOI:CNKI:CDMD:2.2010.229066.

[2] 郝文瑞,刘畅.高自由度双足机器人数学模型及步行控制研究[J].力学与实践, 2006, 28(6):4.DOI:10.3969/j.issn.1000-0879.2006.06.015.

📣 部分代码
