电磁兼容（EMC）基础理论与设计指南

第一部分：电磁骚扰的耦合机理

1. 核心基本概念

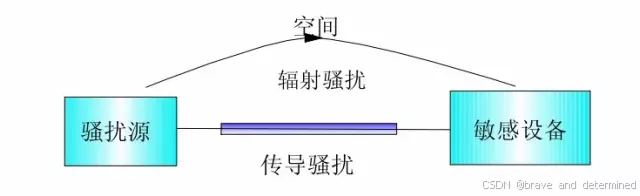

电磁骚扰的传播或耦合路径，在物理学和工程应用中通常被严格划分为两大类：传导骚扰传播与辐射骚扰传播。

传导骚扰：指电磁骚扰能量通过实体导体（如电源线、信号线、接地线等）进行传播的现象。
辐射骚扰：指电磁骚扰能量以电磁波的形式，通过自由空间进行传播的现象。

2. 电磁骚扰的常用度量单位

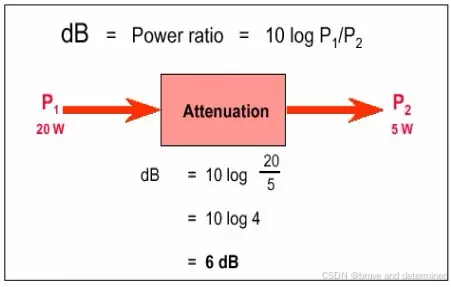

在电磁兼容领域，骚扰的强度通用“分贝（dB）”及其衍生单位来表示。分贝的原始定义为两个功率量之比的对数形式。

常用单位及推导关系：

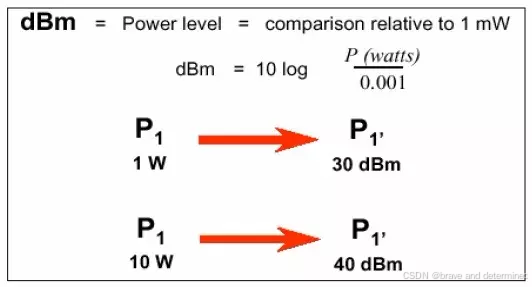

dBm（功率单位）：表示功率相对于 1mW 的基准值。
dBuV（电压单位）：由功率分贝推导而来（前提为测量阻抗 $R_1 = R_2$）。表示电压相对于 1uV 的基准值。在传导干扰测量中最为常用。

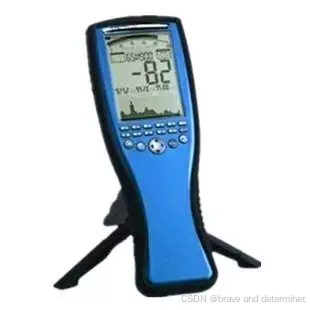

V/m 与 dBuV/m（电磁场强度单位）：对于辐射骚扰，通常用空间电磁场的大小来度量。基本单位是 V/m，但在工程测量中，通用单位是 dBuV/m。

3. 传导干扰的分类与物理机制

传导干扰根据其形成的物理机制，可以细分为共阻抗耦合、容性耦合与感性耦合。

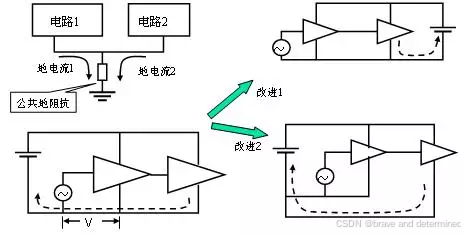

A. 共阻抗耦合

产生机制：由两个独立的电流回路经过一个公共阻抗（如公共地线、公共电源内阻）耦合而产生。干扰量主要表现为电流 i 或快速变化的电流变化率 di/dt。
工程实例：当两个电路共用一段地线时，由于地线存在寄生电阻和电感，一个电路的地电流流过该阻抗时会产生电压降。这会导致另一个电路的地电位发生波动，从而将前一个电路的信号（或噪声）调制并耦合进后一个电路中。放大器中的“阻容耦合”也是利用公共阻抗进行信号传递的典型应用。
抑制方法：
1. 回路独立：让两个电流回路或系统彼此电气无关，避免直接连接，从根本上消除电路性耦合。
2. 降低耦合阻抗：使导线电阻和寄生电感尽可能小。当公共阻抗趋于零时（理想状态），即可实现电路去耦。
3. 单点接地（电路去耦）：各个不同的电流回路之间仅在唯一的一点作电气连接，切断干扰电流流过公共阻抗的路径。
4. 电气隔离：对于电平相差悬殊的系统（如弱信号传输设备与大功率电气设备），必须采用隔离变压器、光耦等隔离技术。

B. 容性耦合

产生机制：在干扰源与被干扰对象之间存在分布电容（互容）。当干扰源上存在变化的电压时（即极高的 du/dt），交变电场通过分布电容在被干扰回路上感应出噪声。
抑制方法：
1. 源端控制：优化干扰源系统的电气参数，使其电压变化幅度和变化率（$du/dt$）尽可能小。
2. 受体控制：将被干扰系统尽可能设计为低阻抗网络。
3. 物理空间隔离：优化布局，使两个系统的耦合电容尽量小。例如，电缆布线时应增大间距、缩短平行走线的长度、避免长距离紧密平行。
4. 电气屏蔽：对干扰源或受体进行金属屏蔽。目的是切断两者导体表面之间的电力线通路，将耦合电容降至最低。

C. 感性耦合与串扰

产生机制：在干扰源与被干扰对象之间存在互感。当干扰源回路中流过变化的电流时（即极高的 di/dt），交变磁场通过互感在被干扰回路上感应出噪声电压。

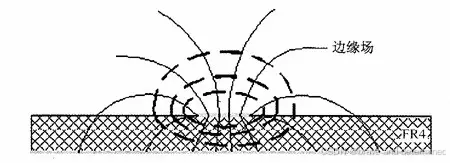

边缘场与串扰原理：当信号沿传输线（如基板材料为 FR4 的 50Ω 微带线）传播时，电力线和磁力线不仅局限于微带线正下方，还会延伸到周围空间形成“边缘场”。当动态网络的信号电压和电流变化时，其变化的边缘场会在相邻的静态网络上感应出噪声，这就是串扰的物理根源。
- 容性与感性贡献：当返回路径是很宽的均匀平面（如 PCB 地平面）时，容性与感性耦合大体相当。若返回路径狭窄（如普通引线），则串扰主要来源于感性耦合（互感）。
抑制方法：
1. 源端与受体控制：使干扰源电流变化的幅度与速率尽量小；被干扰系统应设计为高阻抗网络。
2. 减小互感：缩短导线长度，增大导线间距，坚决避免平行走线。采用双线结构（如双绞线）时，必须尽可能缩小电流回路所围成的闭合面积。
3. 磁屏蔽：采用高磁导率材料对干扰源或敏感对象设置磁屏蔽罩，引导并短路干扰磁场。
4. 平衡抵消：调整被干扰导线环在空间磁场中的姿态，使其尽量与磁力线平行以减少切割；或将干扰源导线进行平衡绞合，使其产生的辐射磁场在空间中相互抵消。

4. 辐射干扰的场区划分与抑制

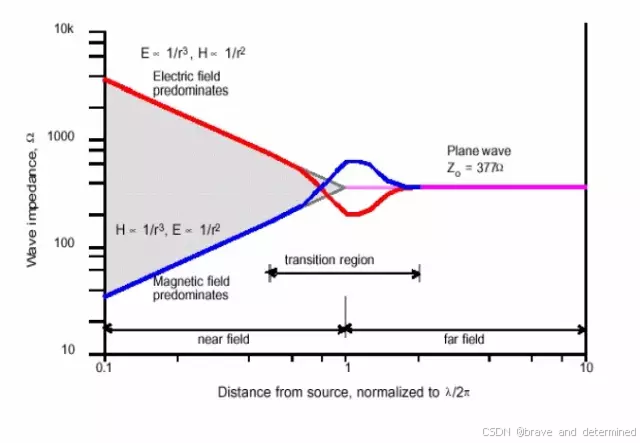

A. 近场和远场的定义

辐射干扰实质上是干扰源的电磁能量以场的形式向四周空间传播。根据距离辐射源的距离 r 与波长 λ的关系，空间场被严格划分为近场（感应场）与远场（辐射场）。

判定准则如下：

远场（辐射场）：
近场（感应场）：

波阻抗特性：波阻抗 Z_0 定义为电场强度与磁场强度之比：

在远场区，电磁波发展为平面波，电场和磁场方向相互垂直且均与传播方向垂直。此时波阻抗为恒定值（自由空间波阻抗）：

B. 减少辐射干扰的核心措施

辐射屏蔽：在干扰源与干扰对象之间设置导电或导磁的金属屏蔽物，阻挡电磁能量的物理传播。
极化隔离：利用天线极化原理，在空间布局上采取隔离。例如，将干扰源设置为垂直极化，而被干扰对象设置为水平极化，以此将空间耦合降到最低。
距离隔离：物理拉开干扰源与被干扰对象的空间距离。在近场区，场强与距离的平方或立方成反比，距离稍有增大，干扰场强就会急剧衰减。
吸收涂层法：在机箱内壁或被干扰对象表面涂覆吸波材料，将电磁波能量转化为热能耗散掉。

第二部分：电磁干扰的模式

在实际工程中，分析导线与线缆上的干扰时，必须认清干扰的流动模式，这对后续的滤波设计至关重要。

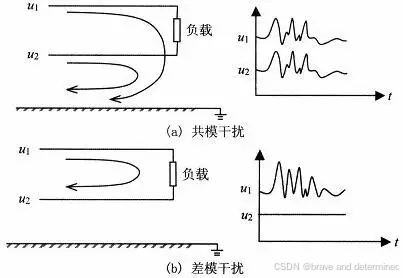

1. 共模干扰与差模干扰

干扰模式	物理定义与特征	电流路径形态

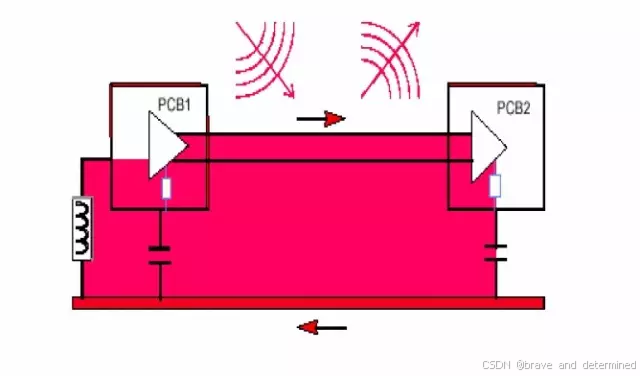

共模干扰 (Common-mode)	存在于两根或多根导线中，流经所有导线的干扰电流振幅相等、极性（方向）相同。	在电缆的所有导线上相位相同，它通常在电缆与大地（或系统参考地）之间形成回路流动。
差模干扰 (Differential-mode)	存在于导线对中，两导线上的干扰电流振幅相等、极性（方向）相反。	干扰电流仅在信号线与信号回流地线（或两根差分线）之间内部流动，不经过大地。

设计指导意义：由于这两种干扰电流在电缆上的回路形态截然不同，导致抑制它们所用的滤波器件和拓扑结构也完全不同。在进行滤波器选型和原理图设计前，首要任务是确诊系统面临的是共模还是差模超标。

2. PCB的辐射与线缆的辐射的量级差异

电磁辐射的强度直接决定了产品能否通过 EMC 认证。我们通常将系统辐射源等效为天线模型进行计算。

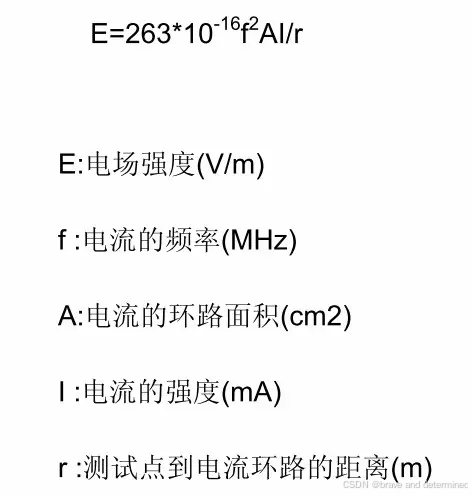

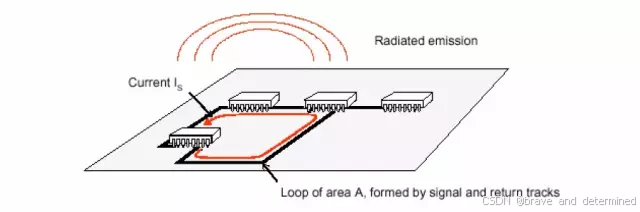

PCB 辐射（等效为环形天线）：PCB 上布满了信号环路（包含差模电流环和共模电流环）。其辐射强度受限于环路面积和板基材的约束，相对较小。

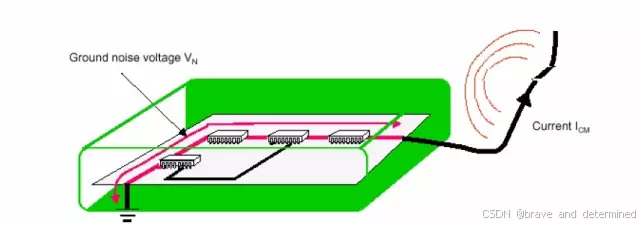

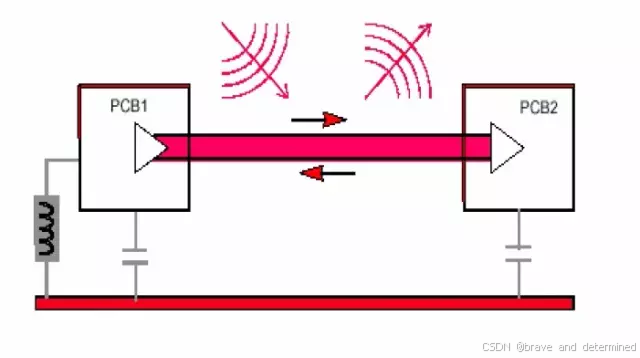

线缆辐射（等效为单极子天线）：线缆由于其物理长度通常远大于 PCB 尺寸，且暴露在机箱外部。

核心结论：理论与实践均表明，线缆的辐射效率远远大于 PCB 内部的辐射效率。因此，整机 EMC 设计的重中之重往往是处理进出机箱的各类线缆。

第三部分：电磁屏蔽理论

1. 屏蔽效能（SE）的概念

屏蔽是抑制电磁辐射干扰最直接的物理手段。其根本目的有两个：

限制设备内部产生的辐射能量泄漏到外部环境。
防止外部环境的强辐射电磁场穿透并干扰内部敏感电路。

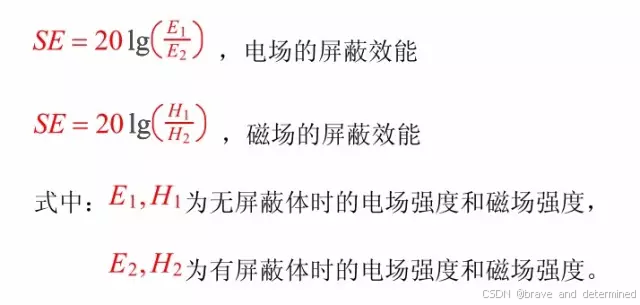

屏蔽效能（Shielding Effectiveness, SE）：指同一位置在无屏蔽体时的电磁场强度，与加入屏蔽体之后的电磁场强度之比，通常用分贝（dB）表示。效能数值越大，说明材料或结构的隔离作用越强。

2. 屏蔽体上孔缝的致命影响

理想的无缝金属屏蔽体在 30MHz 以上的高频段，其屏蔽效能极高，远超实际需求。然而，决定一个机箱实际屏蔽效能的短板在于电气不连续缺陷（如缝隙、散热开孔、电缆穿孔）。

A. 孔缝屏蔽的总体设计思想

决定孔缝电磁泄漏量的核心因素是：孔缝面积 和 最大线度尺寸（即最长对角线或物理长度）。面积小但缝隙极长的裂缝，依然会造成严重的电磁泄漏。

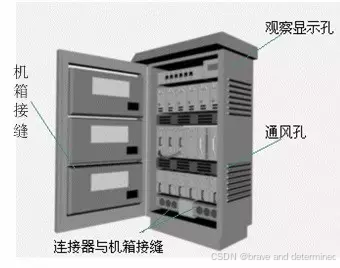

常见的结构孔缝及应对策略：

机箱拼装接缝：面积小但缝隙极长，是屏蔽难度最大的区域。必须使用导电衬垫（如铍铜弹片、导电橡胶）进行填充，并施加适当的机械压力使其变形，以保证连续的电气接触。
散热通风孔：面积和线度均较大。必须采用具有高屏蔽效能的通风部件（如蜂窝状波导通风板）。
观察孔与显示孔：面积极大。必须选用夹丝玻璃、导电膜（ITO）等屏蔽透光材料，并妥善设计与机箱的搭接结构。
连接器接缝：高频下接触阻抗剧增，导致线缆共模传导发射恶化。需配备连接器专用的导电衬垫。

设计要点总结：

精准评估辐射源特性，合理选择屏蔽材料。
精心设计安装与互连的机械结构，消灭缝隙。

B. 孔洞泄漏的量化评估

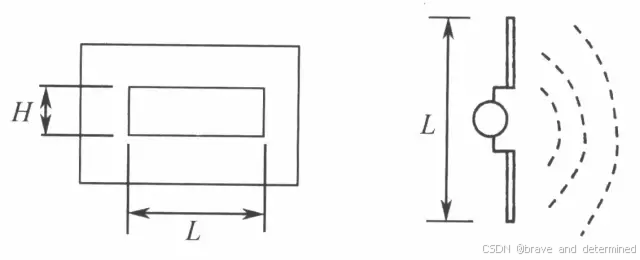

当电磁波入射到机箱孔洞时，孔洞等效于一个偶极子天线。当缝隙长度达到电磁波半波长（1/2 λ）时，辐射效率达到最高，此时无论缝隙多窄，都会将入射能量全部辐射出去。

远场区评估：

若孔洞最大尺寸，厚度趋近于 0 的材料缝隙的最坏极化方向屏蔽效能近似为：

(注：由原推导延伸的标准公式)

若，则屏蔽效能，意味着完全丧失屏蔽作用。
近场区评估：

近场泄漏严重依赖于辐射源是电场源还是磁场源。
- 电场源：条件为波阻抗。此时孔洞的泄露比远场小，屏蔽效能相对较高。
- 磁场源：条件为波阻抗。此时孔洞的泄露极大。极其需要注意的是，对于磁场源，孔洞在近场区的屏蔽效能几乎与频率无关，即使极小的孔洞只要靠近大电流发热源（变压器、电感等），也会引发严重的低频磁场泄漏。
孔洞阵列效应：当 N 个相同尺寸的小孔密集排列时，整体屏蔽效能会比单孔下降 10 lg N（单位：dB）。

3. 电缆的穿透屏蔽设计

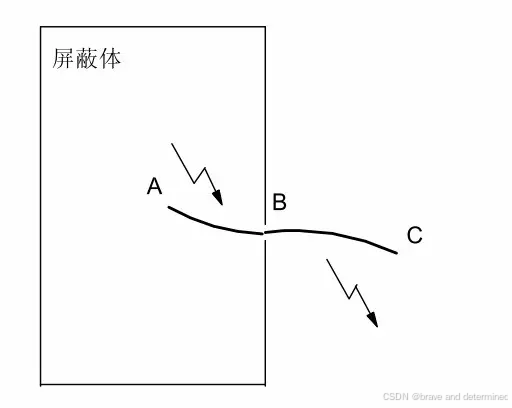

电缆穿透机箱是破坏屏蔽效能的“罪魁祸首”。一根未经处理穿出机箱的导线，等效于两个背靠背发射的天线，会将机箱内部的噪声完美引导至外部空间。

防穿透泄漏的工程措施：

屏蔽线缆的夹线结构：使用屏蔽电缆时，电缆穿出机箱处必须剥开绝缘皮，使用环形金属夹将其屏蔽网与机箱进行 360 度的高质量可靠接地，确保极低的接触阻抗。
屏蔽连接器：通过金属屏蔽航空插头等连接器转接，利用连接器金属外壳完成电缆屏蔽层向机箱的过渡接地。
非屏蔽线缆加滤波：若必须使用非屏蔽线缆，端口必须使用滤波连接器（或在出口处紧贴机箱壁布置 LC 滤波器），提供极低的高频阻抗旁路。
控制线缆物理长度：在屏蔽体内侧（或外侧）使裸露导线尽可能的短，降低其作为天线的空间耦合效率。
电源线专用滤波：电源线必须通过专用的金属外壳电源 EMI 滤波器穿出机箱，并保证滤波器外壳与机箱大面积贴合。

第四部分：接地设计

接地不仅仅是为了安全，在 EMC 中，它是提供极低阻抗回流路径、抑制电磁干扰的基石。错误的接地比不接地带来的灾难更严重。

1. 接地的核心概念

电子设备中的“地”分为两个不同维度的物理概念：

大地（Earth/Ground）：以地球的绝对电位为基准的零电位。设备外壳通过接地桩接入土壤。
系统基准地（System Reference Ground）：信号回路人为设定的基准参考导体（如机壳、金属底盘、PCB 上的完整覆铜平面）。系统地电位不一定等于大地零电位。

接地的两大根本目的：一是提供安全保护，二是为电流返回其驱动源提供一条最低阻抗的物理通道。

2. 接地的种类划分

地线系统在物理上往往交织在一起，但在功能上有着严格的侧重点区分。

A. 保护接地

目的：纯粹为了保护设备不被雷击、静电损毁，以及防止内部绝缘失效导致外壳带电从而危及操作人员的生命安全。设备金属外壳必须采取保护接地。
原理：当发生漏电故障时，带电的外壳通过低阻抗的保护地线迅速短路到大地，瞬间产生的巨大短路电流会强行触发空开跳闸或烧断熔丝，从而切断危险电源。

B. 工作接地

目的：为单板、母板或整个系统内的信号回流提供一个等电位参考平面。
工程考量：任何现实存在的接地导体（铜皮、线缆）都不可避免地存在寄生电阻和寄生电感。当高频信号的返回电流流经这层“地”时，会产生电压降，从而形成地弹（Ground Bounce）或地纹波。这会严重破坏高速弱信号的完整性。因此，在 PCB 布局布线阶段，不惜一切代价（如使用多层板分配完整的地平面）来降低工作接地的阻抗，是信号完整性设计的核心任务。

第五部分：滤波设计

1. 滤波电路的基本概念与阻抗失配原理

滤波电路本质上是一个由电感、电容、电阻、磁珠等无源器件构成的频率选择性网络。在 EMC 中，我们绝大多数情况下使用的是低通滤波器，目的是让直流和低频有效信号无损通过，而将高频电磁噪声旁路或阻挡。

滤波器效能的阻抗依赖性：

滤波器的真实衰减效果并非固定不变，它极端依赖于其接入电路两侧的源阻抗和负载阻抗。

在低阻抗电路中：串联电感能发挥巨大的衰减作用（阻挡高频电流），而并联电容几乎失效。
在高阻抗电路中：并联电容能发挥极好的滤波效果（旁路高频电压），而串联电感毫无用处。

工程设计法则：电容应当靠近并联于高阻抗电路节点；电感应当串联靠近于低阻抗电路节点。同时需要注意电容器的非理想特性：由于引脚寄生电感的存在，电容在超过其自谐振频率后，整体会呈现感性，插入损耗将不升反降。

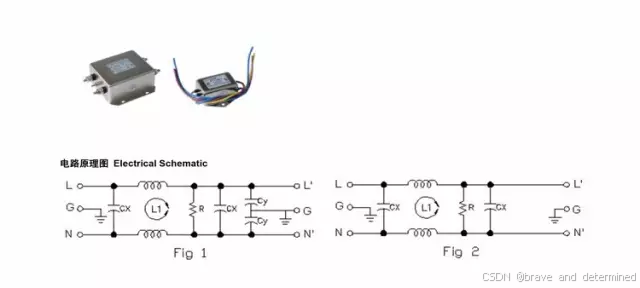

2. 电源 EMI 滤波器设计要点

电源 EMI 滤波器是一种无源双向网络。其设计核心思想是**“阻抗失配”**。

失配原则：网络两侧端口阻抗失配越严重，对电磁干扰能量的反射和衰减就越有效。通常电源线侧的共模阻抗较低，因此滤波器面向电源侧应呈现高输入阻抗（串联电感）；负载侧若为高阻抗，则滤波器面向负载侧应呈现低输出阻抗（并联电容）。
高频滤波利器（穿心/馈通滤波器）：普通 LC 滤波器在几十兆赫兹以上会因为寄生效应而失效。对于 GHz 级别的极高频干扰，必须使用馈通式（穿心）电容滤波器。它的同轴结构彻底消除了引线电感，在无线通信射频产品中是标配组件。

滤波器工程安装的铁律（极易踩坑的盲区）：

购买了昂贵的滤波器，如果安装不当，其效能将无限趋近于零。

位置：必须放置在机箱电源的入口极点位置，不能让未滤波的电源线在机箱内部长距离走线。
馈通安装：馈通滤波器必须直接镶嵌安装在机箱或机柜的金属屏蔽壁上。
大面积接地：滤波器金属底壳必须与机箱金属面紧密、大面积连接。两者之间绝不能涂有绝缘绝缘漆或保护漆，必须是裸金属接触。
线缆隔离：滤波器的“脏线”（输入引线）与“干净线”（输出引线）必须在物理空间上严格隔离，绝对不能平行捆扎或交叉布置，否则高频噪声会通过空间串扰直接绕过滤波器。
