在机电系统的领域中，准确的模型辨识和有效的滤波器设计对于系统性能的优化至关重要。今天咱们就来聊聊基于 Hankel 矩阵辨识的陷波滤波器频率点设计相关内容。

Hankel 矩阵辨识电机模型有效性探究

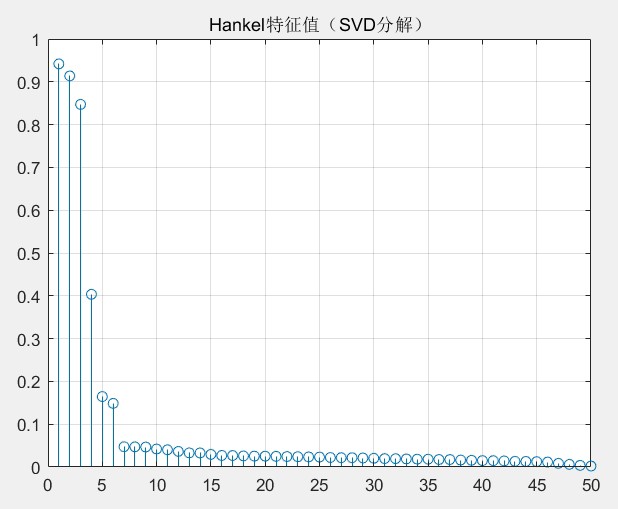

Hankel 矩阵在电机模型辨识方面有着独特的作用。我们可以通过它分别对简单模型、双惯量模型以及完整电机模型进行辨识。

先拿简单模型来说，代码示例（这里用伪代码示意）：

// 假设获取到的输入输出数据存储在 inputData 和 outputData 数组中
// 定义 Hankel 矩阵的行数和列数
int hankelRows = 10;
int hankelCols = 10;

// 构建 Hankel 矩阵
double** hankelMatrix = new double*[hankelRows];
for(int i = 0; i < hankelRows; ++i) {
    hankelMatrix[i] = new double[hankelCols];
    for(int j = 0; j < hankelCols; ++j) {
        // 这里根据输入输出数据填充 Hankel 矩阵元素
        hankelMatrix[i][j] = inputData[i + j];
    }
}

这段代码构建了一个 Hankel 矩阵，通过输入数据来填充其元素。在简单模型中，这种方式能初步反映系统的一些特性。对于双惯量模型和完整电机模型，同样基于类似原理构建 Hankel 矩阵，但由于模型复杂度增加，数据处理和矩阵构建会更复杂，要考虑更多的系统参数和实际情况。通过对不同模型的辨识，我们能验证 Hankel 矩阵在不同复杂程度电机模型辨识上的有效性。

双线性变换陷波滤波器设计（带频率补偿）

双线性变换是设计陷波滤波器的常用方法。在设计过程中加入频率补偿能让滤波器性能更优。以下是一个简单的双线性变换公式：

\[s = \frac{2}{T} \frac{1 - z^{-1}}{1 + z^{-1}}\]

机电系统辩识：平衡截断与实现-基于Hankel矩阵辩识的陷波滤波器频率点设计： （1）Hankel矩阵辩识电机模型，分别在简单模型，双惯量模型，完整电机模型完整完整辩识的有效性 （2）双线性变换陷波滤波器设计，带频率补偿 （3）模型基于辩识模型的频率特性设计陷波器频率，有效抑制高频振动 （4）可以作为验证的电机模型频率设计或者bode图分析的参考模板 （5）包含伪随机信号C++设计pdf文档

其中 \(s\) 是连续域变量，\(z\) 是离散域变量，\(T\) 是采样周期。在代码实现上（同样伪代码示意）：

// 假设采样频率 fs
double fs = 1000; // Hz
double T = 1.0 / fs;

// 设计陷波滤波器参数
double notchFreq = 50; // 陷波频率 50Hz
double Q = 50; // 品质因数

// 双线性变换计算滤波器系数
double w0 = 2 * M_PI * notchFreq;
double alpha = sin(w0) / (2 * Q);

double b0 = 1 + alpha;
double b1 = -2 * cos(w0);
double b2 = 1 - alpha;

double a0 = 1 + alpha;
double a1 = -2 * cos(w0);
double a2 = 1 - alpha;

这里我们通过给定的采样频率、陷波频率和品质因数，利用双线性变换计算出滤波器的系数。这些系数决定了陷波滤波器对特定频率信号的抑制能力。频率补偿则可以通过微调这些参数，根据实际系统频率特性来优化滤波器对特定频率范围的处理效果。

基于辨识模型频率特性设计陷波器频率抑制高频振动

在完成电机模型辨识后，我们可以基于其频率特性来精准设计陷波器的频率。假设我们已经通过 Hankel 矩阵辨识得到了电机模型的频率响应数据，代码上可能是这样获取相关数据：

// 假设辨识后得到频率响应数据存储在 freqResponse 数组
// 获取频率范围
std::vector<double> frequencies;
for(int i = 0; i < numSamples; ++i) {
    double freq = i * fs / numSamples;
    frequencies.push_back(freq);
}

// 寻找高频振动频率区域
double highFreqVibrationRegionStart = 100; // Hz
double highFreqVibrationRegionEnd = 500; // Hz

// 根据频率特性设计陷波器频率
for(int i = 0; i < frequencies.size(); ++i) {
    if(frequencies[i] >= highFreqVibrationRegionStart && frequencies[i] <= highFreqVibrationRegionEnd) {
        // 这里可以根据具体情况调整陷波频率
        double notchFreq = frequencies[i];
        // 重新设计陷波器系数
        // 类似上面双线性变换计算系数的过程
    }
}

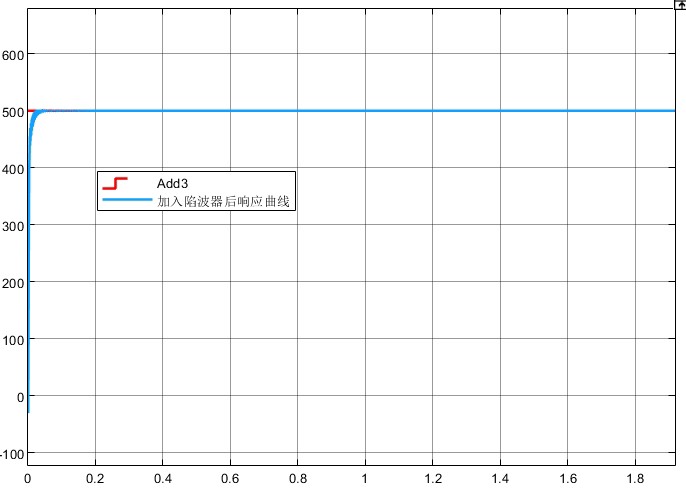

通过这段代码，我们先获取电机模型的频率响应数据以及对应的频率范围。然后确定高频振动所在的频率区域，在这个区域内根据实际情况调整陷波器的频率，从而有效抑制高频振动，提升机电系统的稳定性和性能。

作为电机模型频率设计或 Bode 图分析参考模板

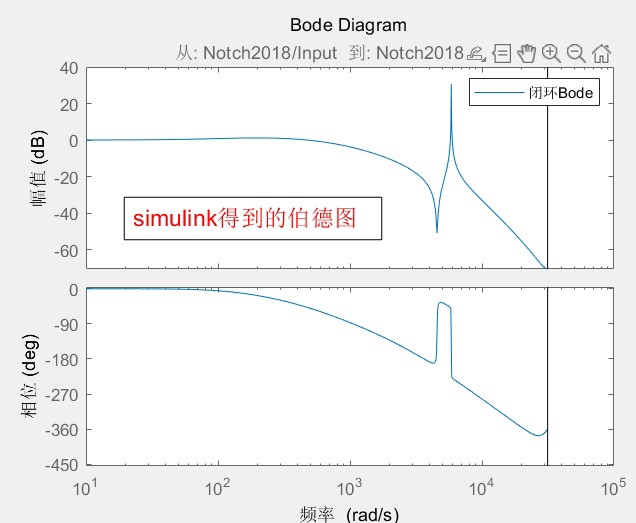

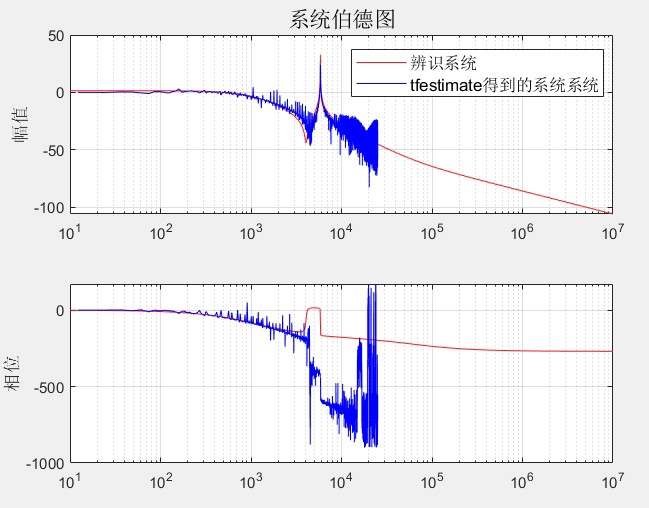

这个基于 Hankel 矩阵辨识的陷波滤波器频率点设计方案，可以作为电机模型频率设计或者 Bode 图分析的一个很好参考模板。在进行电机模型频率设计时，整个流程从模型辨识到滤波器设计的方法都具有借鉴意义。对于 Bode 图分析，我们可以将辨识得到的模型以及设计的陷波器频率特性反映在 Bode 图上，直观地观察系统在不同频率下的幅值和相位变化，进一步优化系统性能。

伪随机信号 C++ 设计 pdf 文档

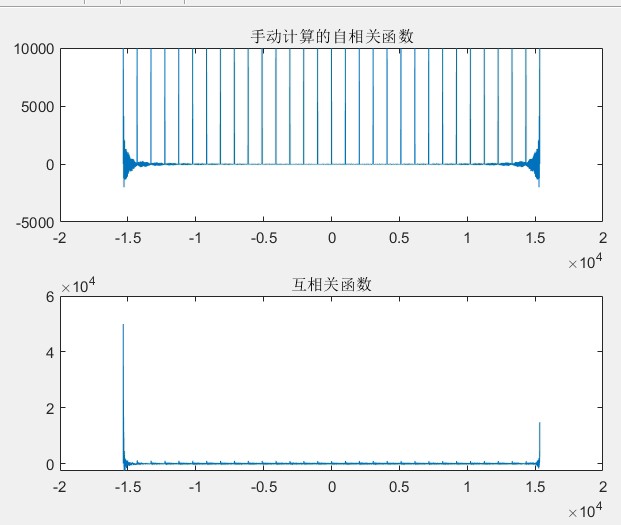

最后提到的包含伪随机信号 C++ 设计 pdf 文档，在整个机电系统辨识和滤波器设计中也有重要作用。伪随机信号可以作为系统的输入激励信号，通过分析系统对这种随机激励的响应，能更全面准确地获取系统特性，从而为模型辨识和滤波器设计提供更可靠的数据支持。在实际项目中，这份文档可能包含详细的伪随机信号生成算法、C++ 代码实现示例以及使用说明等内容，有助于工程师更好地开展相关工作。

希望通过以上对基于 Hankel 矩阵辨识的陷波滤波器频率点设计的探讨，能给大家在机电系统相关研究和实践中带来一些启发和帮助。

以上内容只是基于给定信息的一个大致博文框架，实际应用中还需要根据具体的机电系统和研究目标进行深入分析和完善。
