厨房是家庭生活的核心，但燃气泄漏、火灾隐患等问题时刻威胁着居家安全，传统的机械式报警设备响应滞后、功能单一，已无法满足现代厨房的安全防护需求。基于此，我设计了一款以 STM32 单片机为核心的厨房安全监控系统，集成多类传感器实现对厨房环境的实时监测，结合报警与联动控制功能，将安全隐患扼杀在萌芽状态。本文将详细分享这款系统的设计思路、核心功能、实现步骤及测试效果。

一、项目核心内容：多维度防护，打造智能安全屏障

本系统以STM32F103C8T6 单片机为主控核心，融合传感器技术、数据处理技术、嵌入式编程技术，实现对厨房燃气浓度、烟雾浓度、温湿度三大核心安全参数的实时采集、分析、显示与异常报警。系统整体分为感知层、数据处理层、控制执行层、用户交互层四大模块，各模块协同工作，形成 “监测 - 分析 - 预警 - 处置” 的全流程安全防护体系，硬件上选用高性价比的传感器与外围模块，软件基于 Keil μVision 5 开发，兼顾实用性与经济性，可直接适配家庭厨房场景。

二、系统核心功能：精准监测，快速响应

针对厨房核心安全痛点，系统设计了五大核心功能，覆盖 “监测 - 显示 - 报警” 全场景，解决传统防护手段的诸多弊端：

1. 多参数实时监测

• 燃气浓度监测：采用 MQ 系列半导体气敏传感器，对甲烷、一氧化碳等可燃气体高灵敏度响应，精准捕捉燃气泄漏初期的浓度变化；
• 烟雾浓度监测：基于 MQ2 广谱气敏传感器，区分日常烹饪烟雾与火灾初期异常烟雾，实现火灾隐患提前预警；
• 温湿度监测：通过 DHT11 数字温湿度传感器，实时采集厨房温度（0-50℃，精度 ±2℃）、湿度（20%-90% RH，精度 ±5% RH），预防温湿度异常引发的食材变质、设备故障。

2. 本地直观数据显示

搭载 LCD1602 字符型液晶显示屏，作为用户交互核心窗口，实时显示燃气浓度、烟雾浓度、温度、湿度的具体数值，无需复杂操作，一眼掌握厨房环境状态，硬件接口简洁，仅需 3 根控制信号线 + 8 位数据线，节省单片机 I/O 口资源。

3. 异常声光报警

当燃气 / 烟雾浓度超过预设安全阈值时，系统立即触发本地声光报警，报警器发出 80-100dB 高分贝声响 + 强光闪烁，第一时间吸引室内人员注意，解决传统报警器响应慢、警示效果弱的问题。

4. 数据采集与处理

STM32 单片机通过内置 ADC 模块，将传感器输出的模拟电信号转换为数字信号，经算法运算分析后，精准转换为实际环境参数值，同时对数据进行滤波处理，去除干扰噪声，保障数据准确性。

5. 设备联动拓展

系统预留设备联动接口，异常触发时可自动联动通风设备（如抽油烟机）加速换气、关闭燃气阀门，从源头切断危险，相比传统人工处置，大幅提升应急处置效率。

三、解决的核心问题

• 传统机械式燃气报警器反应滞后、精度低，无法精准捕捉微量泄漏的问题，实现燃气 / 烟雾浓度的实时、高精度监测；
• 厨房安全隐患发现不及时，外出时无法掌握厨房状态的问题，系统可拓展无线通信功能，将报警信息推送至用户手机；
• 单一防护手段无法兼顾多维度安全的问题，一站式解决燃气泄漏、火灾、温湿度异常三大核心隐患；
• 传统设备无数据记录与分析功能，无法提前预判潜在风险的问题，系统支持历史数据存储，可通过数据趋势分析提前发现安全隐患。

四、系统设计关键步骤：硬件 + 软件，层层推进
1. 核心硬件选型表

模块名称	选型型号	核心作用	关键参数 / 特性
主控模块	STM32F103C8T6	数据处理、指令发送	ARM Cortex-M3，72MHz，64KB 闪存
温湿度传感器	DHT11	采集温湿度数据	数字信号输出，单总线协议
燃气 / 烟雾传感器	MQ-2	检测燃气、烟雾浓度	半导体气敏，模拟 / 数字双输出
显示模块	LCD1602	实时显示环境参数	16 列 2 行，字符型液晶
开发环境	Keil μVision 5	嵌入式软件编程、调试	支持 C 语言，丰富编译工具 / 库函数
报警模块	声光报警器	异常触发声光警示	80-100dB 声响，LED 强光闪烁

2 系统硬件整体架构

系统终端由STM32 单片机、电源模块、MQ-2 烟雾 / 燃气模块、DHT11 温湿度模块、LCD1602 显示模块、声光报警模块（蜂鸣器 + 灯光） 组成，各模块与单片机直接相连，硬件结构清晰，布线简单。

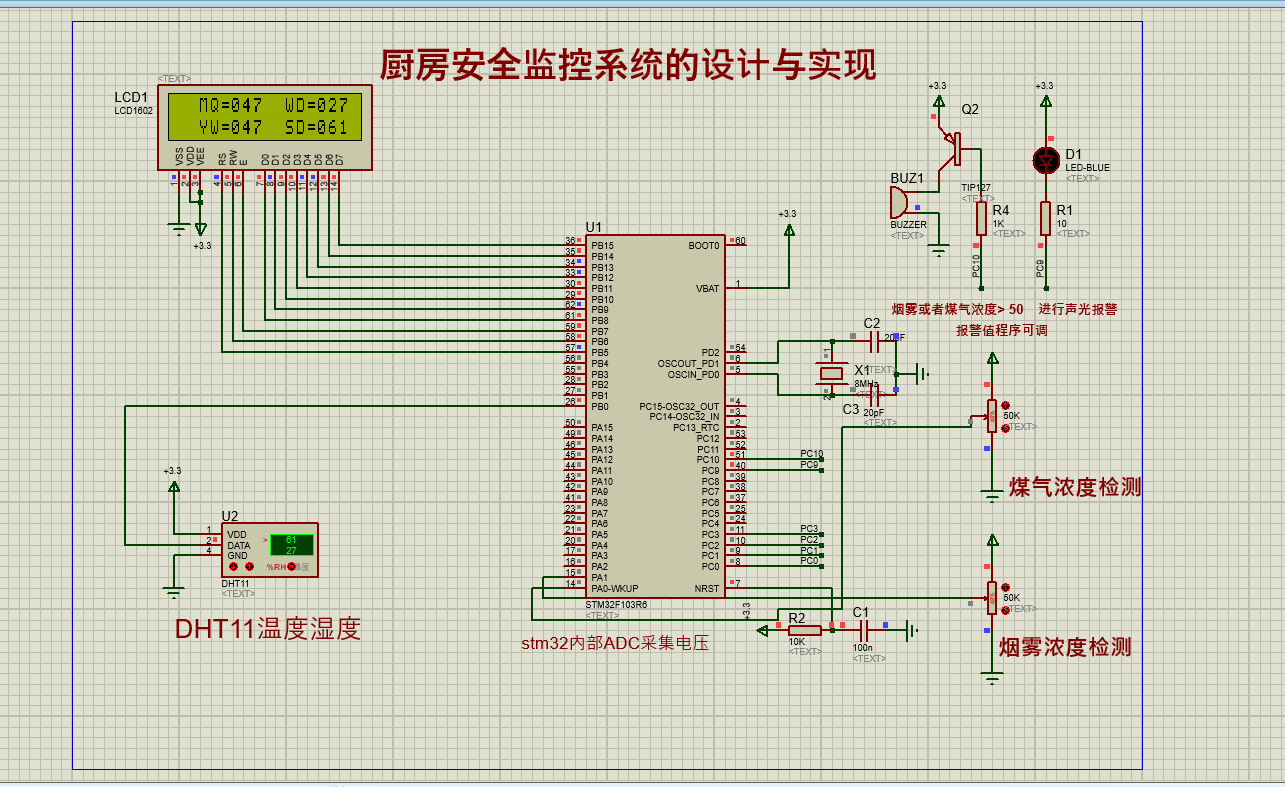

3.仿真图形：

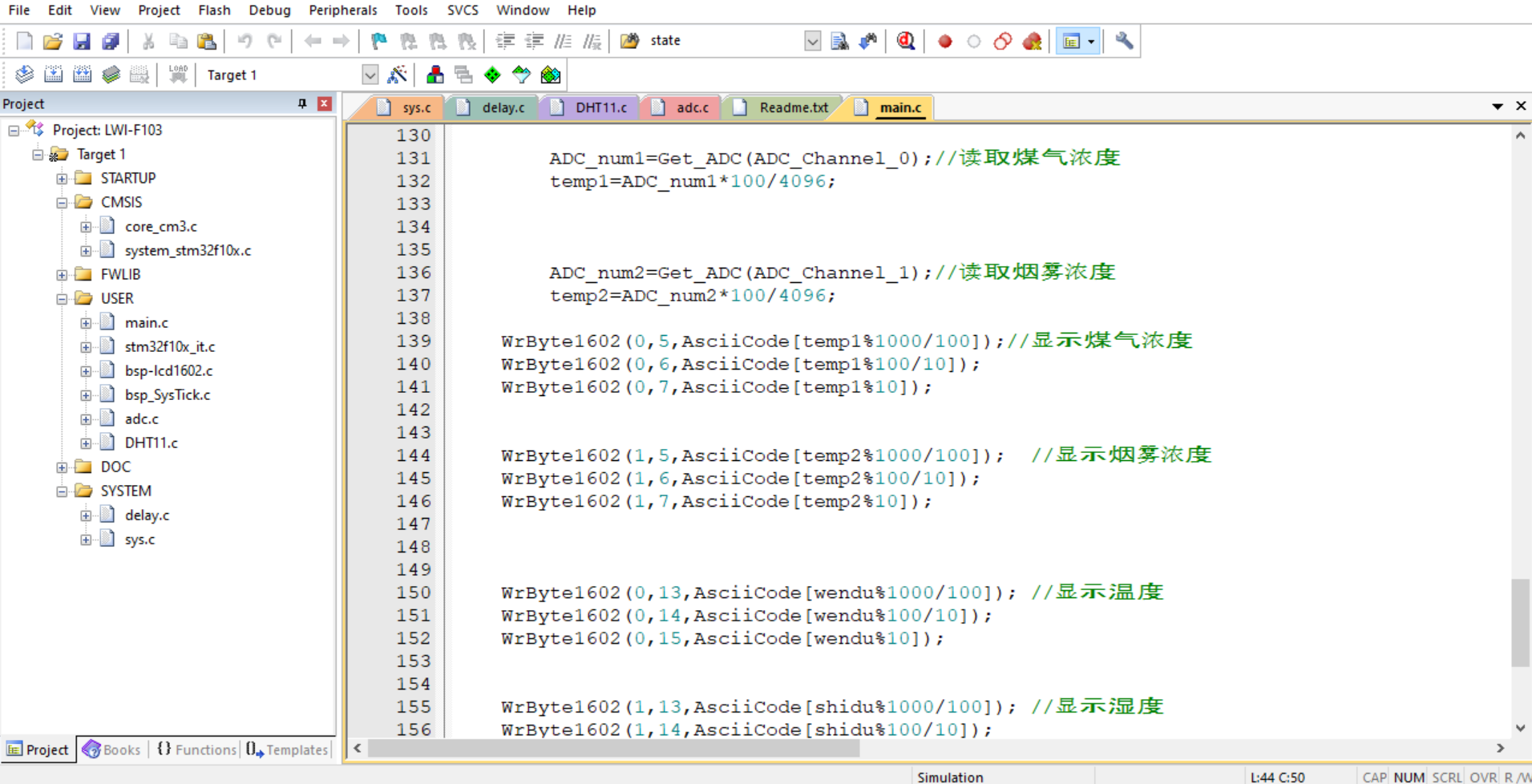

核心代码：

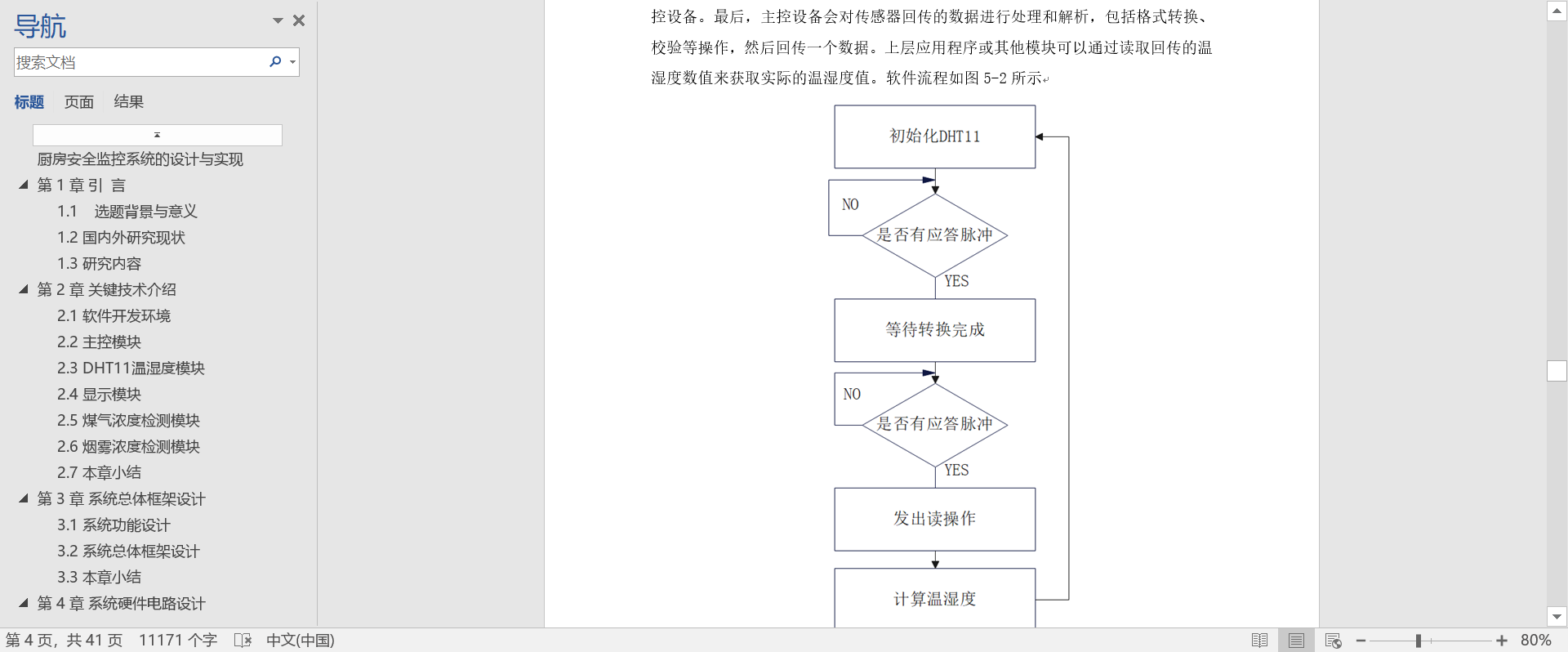

文章：

写在最后

厨房安全无小事，这款基于 STM32 的厨房安全监控系统，以技术为抓手，将 “被动报警” 升级为 “主动监测”，既兼顾了实用性与经济性，又具备很强的拓展性。希望本次设计能为智能家居领域的厨房安全防护提供一点思路，也欢迎各位开发者交流探讨，一起优化升级，让科技真正守护每一户家庭的烟火气。

整体工程文件：

通过网盘分享的文件：STM32智能厨房监控系统设计.zip
链接: https://pan.baidu.com/s/1BuHVgP2gZFKGrNVIo7swXg 提取码: yeyp
