1.简介

        LeoCAD 是一款免费开源的虚拟乐高 CAD 软件，专注于创建、编辑和渲染乐高风格积木模型，采用GPLv2 + 许可证，跨平台支持 Windows、Linux 和 macOS 系统LeoCAD。它与 LDraw 标准完全兼容，提供直观的拖拽式界面，适合乐高爱好者、教育工作者和 3D 建模初学者LeoCAD

        核心特征：

特性	说明
开源免费	GPLv2 + 许可证，无功能限制，可自由修改和分发LeoCAD
LDraw 兼容	支持 LDR/MPD 文件格式，默认集成 LDraw 零件库（数千种乐高零件）LeoCAD
跨平台	Windows、Linux（AppImage/Flatpak）、macOS 原生支持LeoCAD
直观界面	拖拽式零件放置，多视角预览，快捷键支持
高级功能	模型动画、自动零件分离、相机控制、分组锁定、渲染导出
自定义库	支持导入第三方零件库，创建个人收藏LeoCAD
指令生成	自动生成分步搭建指南，支持 PDF 导出

2.下载与安装

2.1.直接安装

下载地址：https://www.leocad.org/download.html

• Windows：exe 安装包（含零件库）
• Linux：AppImage 或 Flatpak（推荐 AppImage）
• macOS：dmg 镜像

2.2.源码编译

github: https://github.com/leozide/leocad/releases

gitee: https://gitee.com/mirrors/leocad

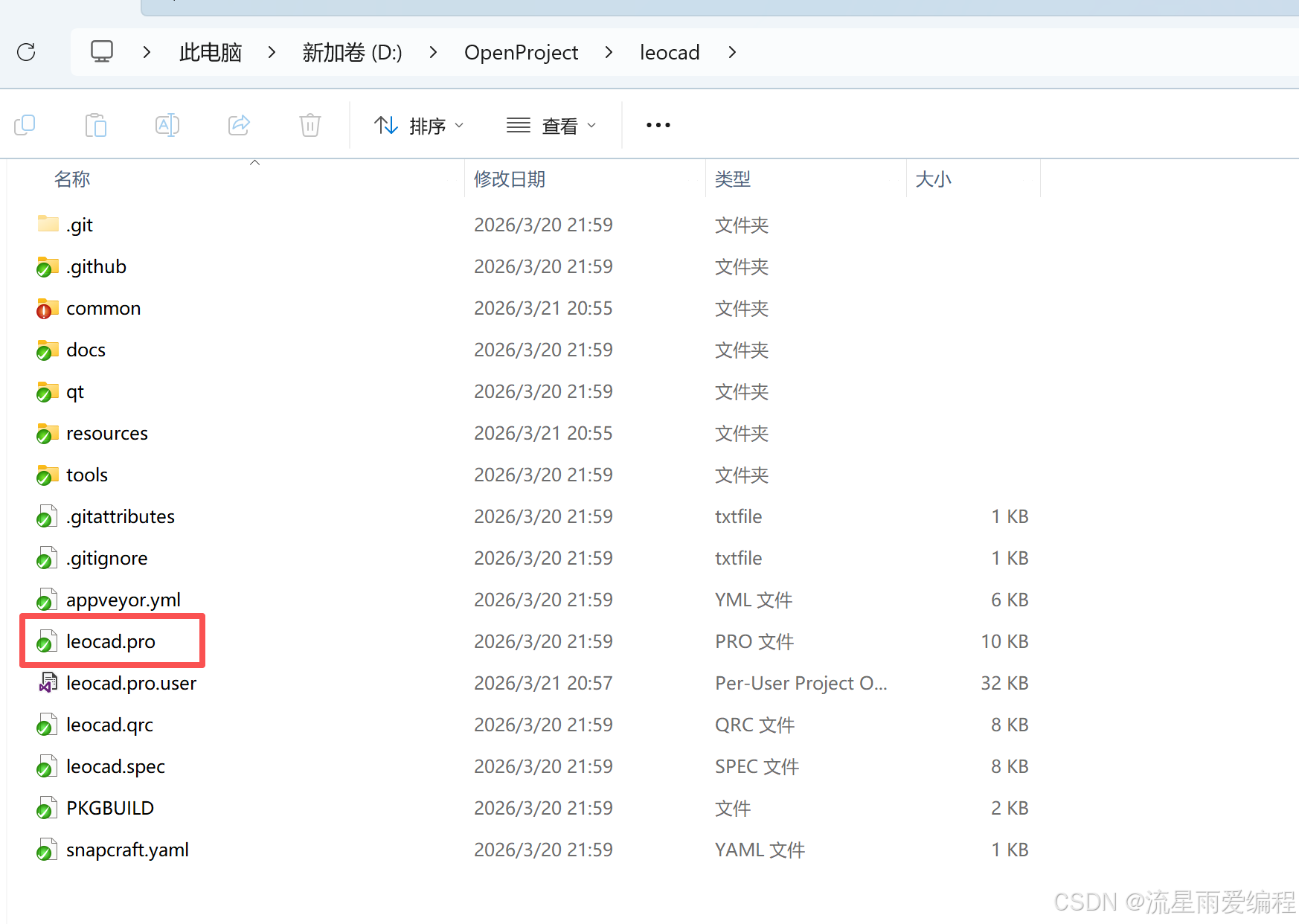

源码是个Qt工程：

以Qt5.12.12为例，用qtcreator打开直接编译，我编译的时候报错：

D:\OpenProject\leocad\common\lc_blenderpreferences.cpp:1310: error: no member named 'endl' in namespace 'Qt'

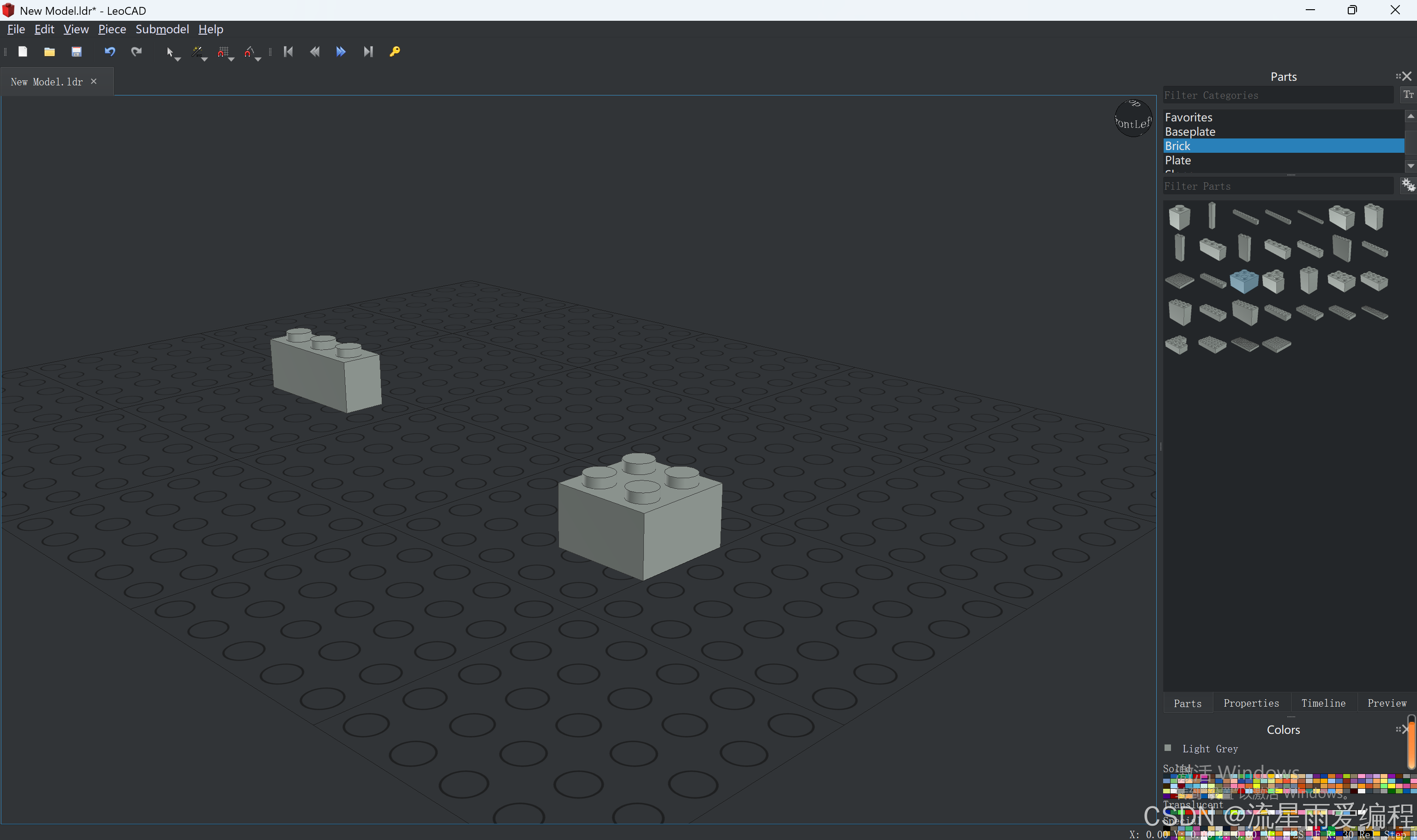

直接注释掉了，编译通过，运行界面如下：

2.3.零件库配置（关键步骤）

LeoCAD 需要 LDraw 零件库才能使用所有乐高零件：

1.下载零件库：

• 完整版（推荐）：https://www.ldraw.org/library/updates/complete.html
• 简化版：https://www.leocad.org/files/ldraw.zip

2.配置方法：

• 首次启动会自动检测并引导配置
• 手动设置：菜单→首选项→自定义零件库→选择下载的库文件夹 /zip 文件
• 环境变量：设置LEOCAD_LIB指向零件库路径

3.基础操作流程

🔹 新建模型

文件 → 新建 → 选择模板（空白/预设尺寸）

🔹 添加零件

• 左侧零件浏览器搜索或浏览所需零件
• 拖拽零件到工作区
• 使用移动 / 旋转 / 缩放工具调整位置（快捷键：M/R/S）
• 按住 Ctrl 键多选零件进行批量操作

🔹 编辑功能

工具	快捷键	用途
移动	M	沿 X/Y/Z 轴移动零件
旋转	R	三维空间旋转零件
缩放	S	调整零件大小（非乐高标准，慎用）
分离	B	自动拆分重叠零件
分组	Ctrl+G	组合零件为逻辑单元
锁定	Ctrl+L	固定零件防止误操作

🔹 导出与分享

• 保存：文件 → 保存（.lxf/.ldr/.mpd 格式）
• 导出图片：文件 → 导出 → 选择 PNG/JPG 格式
• 生成指南：工具 → 生成搭建指南 → 自定义步骤数和布局
• 动画导出：视图 → 动画 → 录制动作 → 导出为视频

4.进阶技巧与资源

1.提高建模效率

• 自定义快捷键：编辑 → 首选项 → 快捷键
• 零件收藏：将常用零件添加到收藏夹（右键零件 → 添加到收藏）
• 模板使用：创建常用模型模板，减少重复工作
• 批量操作：按住 Shift 选择多个零件，统一调整属性

2.资源获取

• 官方论坛：https://forum.leocad.org/（问题求助、模型分享）
• LDraw 零件库：https://www.ldraw.org/（最新零件更新）
• 模型库：https://www.thingiverse.com/（搜索 LeoCAD 标签）
• 教程：官方文档https://www.leocad.org/docs/，YouTube 教程

3.扩展功能

• Blender 集成：通过 lc_blenderpreferences.cpp 配置，支持导出模型到 Blender 渲染LeoCAD
• Python 脚本：LeoCAD 支持 Python 插件，可自动化复杂建模任务
• 3D 打印：导出为 STL 格式，直接用于 3D 打印（注意乐高商标问题）

5.优缺点分析

✅ 优点

• 完全免费开源，无任何功能限制LeoCAD
• LDraw 生态成熟，零件库丰富且持续更新LeoCAD
• 界面友好，适合初学者快速上手
• 跨平台支持，一次建模多平台使用LeoCAD
• 轻量高效，对硬件要求低（推荐 4GB 内存 + 集成显卡）

⚠️ 缺点

• 高级渲染功能有限，需依赖 Blender 等外部工具
• 复杂模型性能：零件数超过 1000 时可能出现卡顿
• 学习曲线：虽然基础操作简单，但掌握高级功能仍需时间
• 中文支持：界面中文翻译不完全，部分术语为英文

6.总结

LeoCAD 是一款性价比极高的虚拟乐高建模工具，特别适合：

• 乐高爱好者：设计模型无需购买实体零件
• 教育工作者：用于 STEM 教育，培养空间思维
• 3D 建模初学者：通过简单积木理解三维空间概念
• 开发者：学习 Qt 框架和跨平台应用开发的优秀案例
