在自动化控制领域，液位控制一直是一个重要的研究方向，单容水箱液位控制就是其中典型的应用场景。今天咱们就来唠唠基于卡尔曼滤波优化的单容水箱液位MPC控制，看看它到底有啥厉害之处。

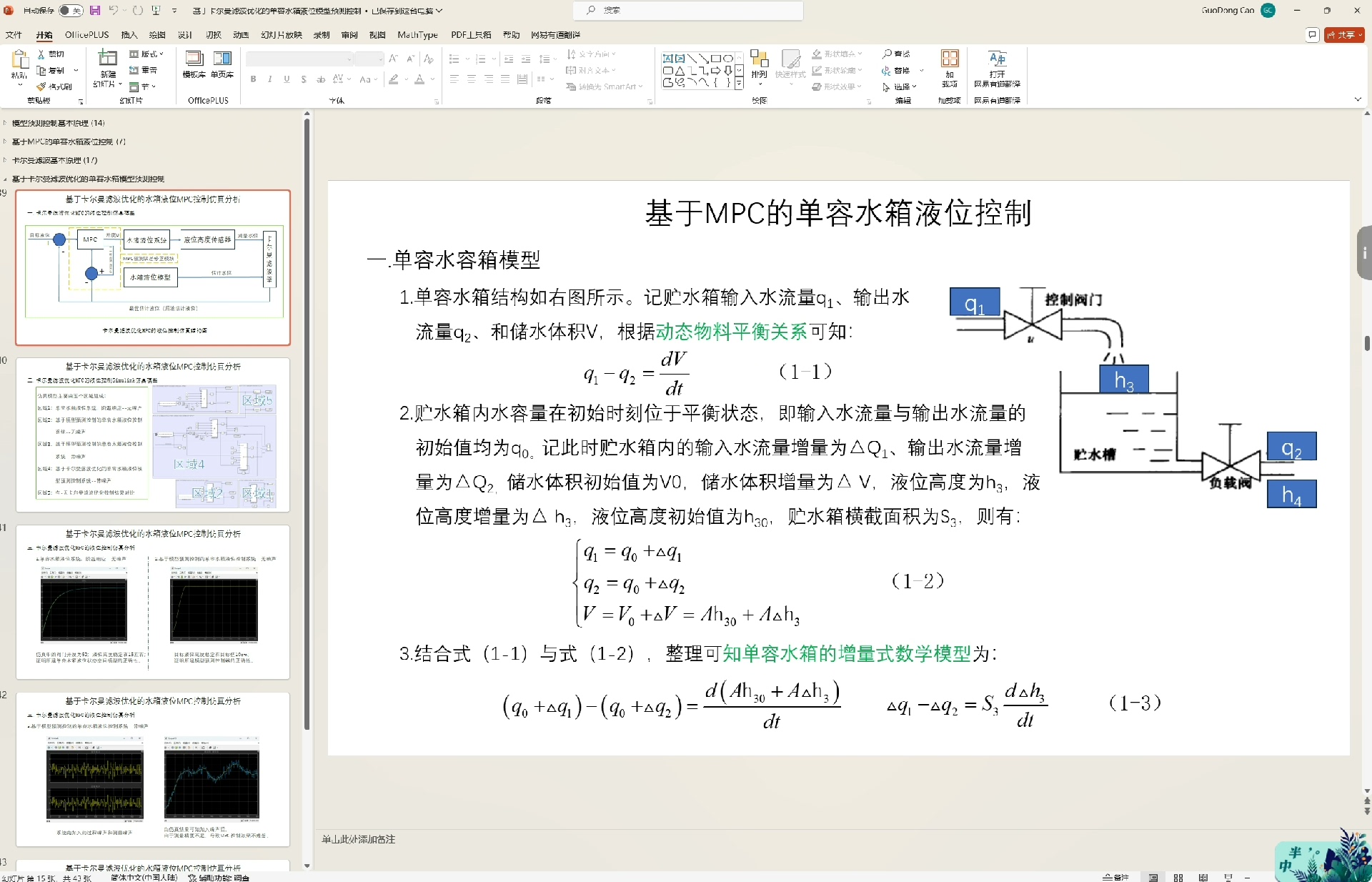

一、单容水箱数学模型推导

首先得搞清楚单容水箱的数学模型，这是后续控制算法设计的基础。假设水箱横截面积为 $A$，流入流量为 $q{in}$，流出流量为 $q{out}$，液位高度为 $h$。根据物料守恒，可得：

$A\frac{dh}{dt} = q{in} - q{out}$

通常，流出流量 $q{out}$ 和液位高度 $h$ 满足关系 $q{out} = \alpha\sqrt{h}$，其中 $\alpha$ 是与管道阻力等因素有关的系数。这样，我们就初步建立起了单容水箱的动态数学模型。

二、MPC模型预测控制原理解析

MPC，也就是模型预测控制，它的核心思想很有意思。MPC通过预测系统未来的行为，然后根据预测结果在线优化控制输入，使得系统输出尽可能地跟踪期望的参考轨迹。

在Matlab里，实现一个简单的MPC控制水箱液位的代码思路大概是这样：

% 假设已经有了单容水箱的离散化模型 A, B, C, D
% 预测时域
Np = 10;
% 控制时域
Nu = 5;
% 权重矩阵
Q = eye(Np);
R = eye(Nu);

% 构建MPC控制器
mpcController = mpc(A, B, C, D, Np, Nu, Q, R);

这里，我们先定义了预测时域 Np 和控制时域 Nu，以及权重矩阵 Q 和 R。权重矩阵 Q 用于惩罚预测输出与参考轨迹之间的偏差，R 则用于惩罚控制输入的变化幅度。通过 mpc 函数构建了MPC控制器。

三、卡尔曼滤波原理解析

卡尔曼滤波主要用于从带有噪声的观测数据中估计系统的真实状态。它是一个递归的过程，分为预测和更新两个步骤。

预测步骤：

$\hat{x}{k|k - 1} = A\hat{x}{k - 1|k - 1} + Bu_{k - 1}$

$P{k|k - 1} = AP{k - 1|k - 1}A^T + Q$

基于卡尔曼滤波优化的单容水箱液位MPC控制； MPC模型预测控制；卡尔曼滤波；单容水箱； 液位控制；与单纯的MPC控制作对比，系统状态估计更加准确，减小传感器估计误差，液位控制效果更好，具有较强的抵抗噪声干扰能力； 包括Matlab/Simulink仿真模型（采用2级S函数）、单容水箱数学模型推导、卡尔曼滤波原理解析、模型预测控制原理解析、MPC控制水箱液位模型、卡尔曼滤波优化模型预测控制液位模型、相关论文8册、相关图书3册、自做PPT文档43页，自做模型

更新步骤：

$Kk = P{k|k - 1}C^T(CP_{k|k - 1}C^T + R)^{-1}$

$\hat{x}{k|k} = \hat{x}{k|k - 1} + Kk(zk - C\hat{x}_{k|k - 1})$

$P{k|k} = (I - KkC)P_{k|k - 1}$

其中，$\hat{x}{k|k - 1}$ 是基于上一时刻估计的当前时刻状态预测值，$P{k|k - 1}$ 是预测误差协方差，$Kk$ 是卡尔曼增益，$\hat{x}{k|k}$ 是更新后的状态估计值，$P_{k|k}$ 是更新后的误差协方差。

用Matlab实现简单卡尔曼滤波代码示例：

% 假设已经有了系统状态转移矩阵 A，观测矩阵 C，过程噪声协方差 Q，观测噪声协方差 R
% 初始化状态估计和误差协方差
x_hat = zeros(size(A, 1), 1);
P = eye(size(A, 1));

% 假设 z 是观测值，u 是控制输入
for k = 1:length(z)
    % 预测
    x_hat_minus = A * x_hat + B * u(k);
    P_minus = A * P * A' + Q;

    % 更新
    K = P_minus * C' / (C * P_minus * C' + R);
    x_hat = x_hat_minus + K * (z(k) - C * x_hat_minus);
    P = (eye(size(A, 1)) - K * C) * P_minus;
end

这段代码按照卡尔曼滤波的预测和更新步骤，对系统状态进行估计。

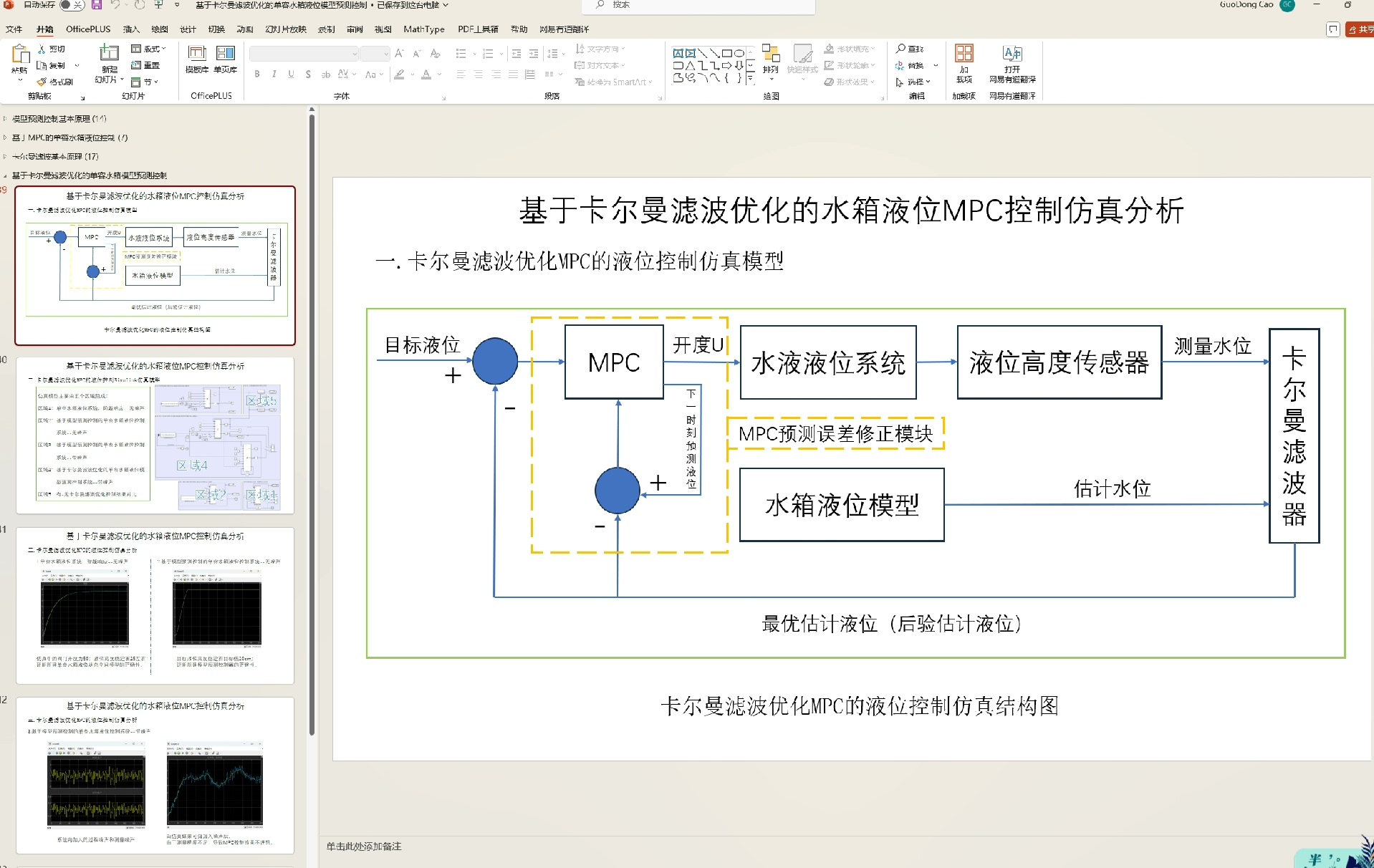

四、卡尔曼滤波优化模型预测控制液位模型

把卡尔曼滤波和MPC结合起来，就能让系统状态估计更加准确。因为单纯的MPC控制依赖传感器测量值来进行控制决策，但传感器测量往往存在误差。卡尔曼滤波可以减小这种传感器估计误差，让MPC得到更准确的状态信息，从而提升液位控制效果，增强系统抵抗噪声干扰的能力。

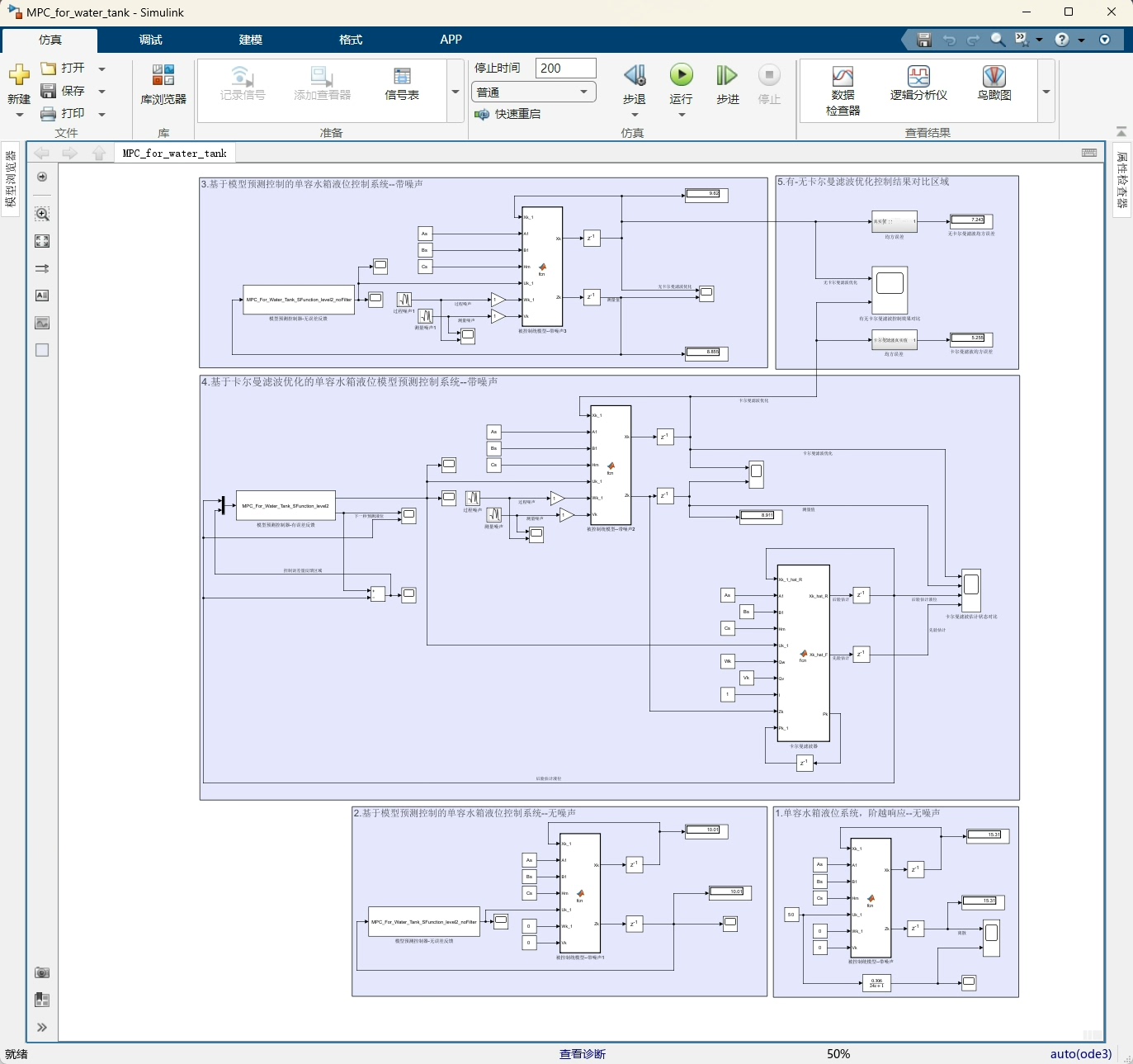

在Simulink里搭建基于卡尔曼滤波优化的MPC控制单容水箱液位模型时，采用2级S函数来实现相关算法逻辑。比如在S函数里，我们可以将卡尔曼滤波的估计状态作为MPC的输入状态，代码实现如下（伪代码示例）：

function [sys, x0, str, ts] = LevelControlSFunction(t, x, u, flag)
    switch flag
        case 0
            % 初始化
            sys = [状态个数; 输出个数; 输入个数; 离散状态个数];
            x0 = 初始状态值;
            str = [];
            ts = [采样时间; 0];
        case 1
            % 计算卡尔曼滤波估计状态
            x_hat = KalmanFilter(u(1), u(2), x);
            % 基于估计状态计算MPC控制输入
            u_mpc = MPCController(x_hat);
            sys = u_mpc;
        case 3
            % 输出
            sys = [液位测量值; 其他输出];
        otherwise
            sys = [];
    end
end

这个S函数在不同的 flag 下执行不同的操作，初始化、基于卡尔曼滤波和MPC计算控制输入以及输出相关值。

五、仿真与对比

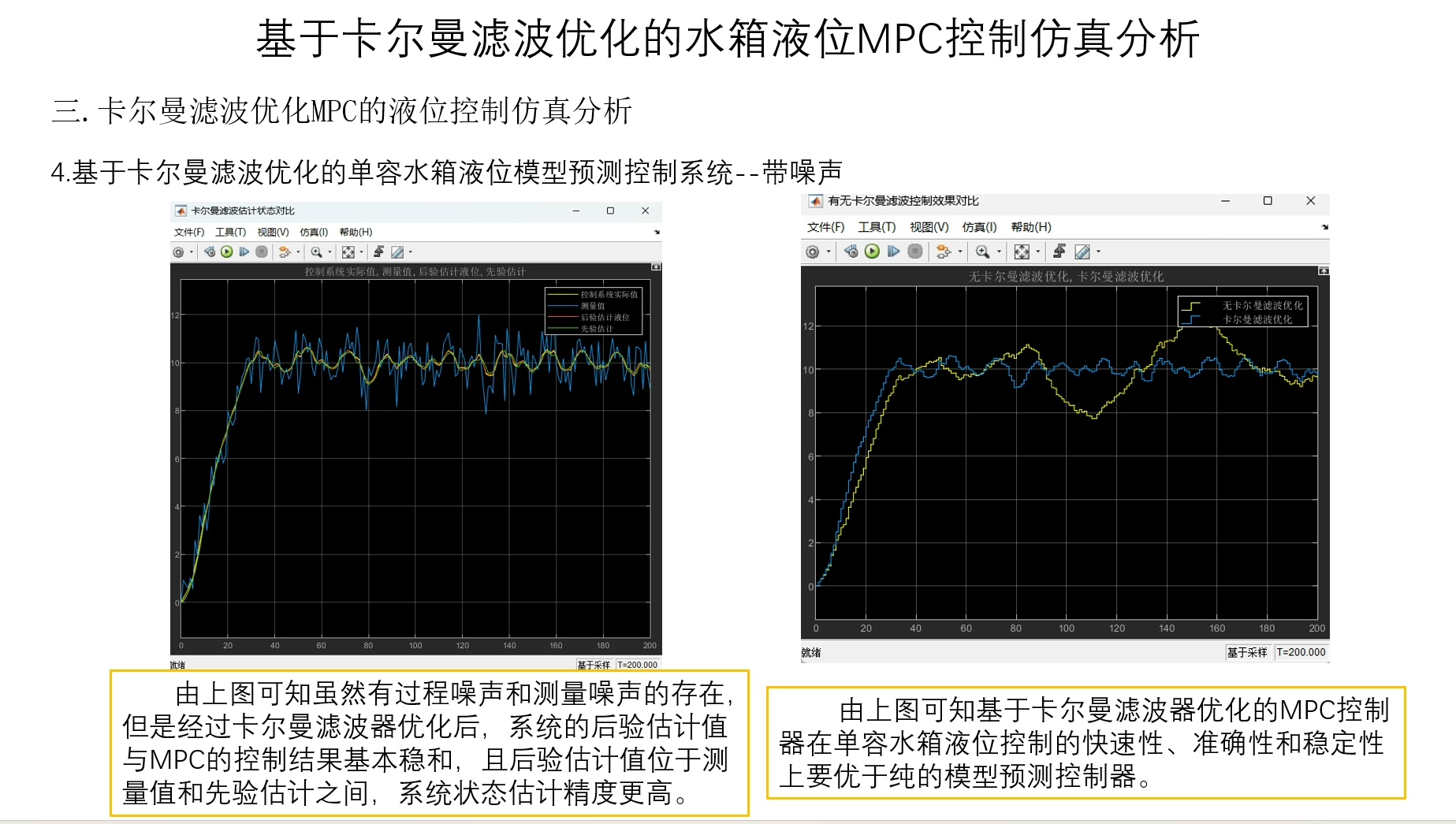

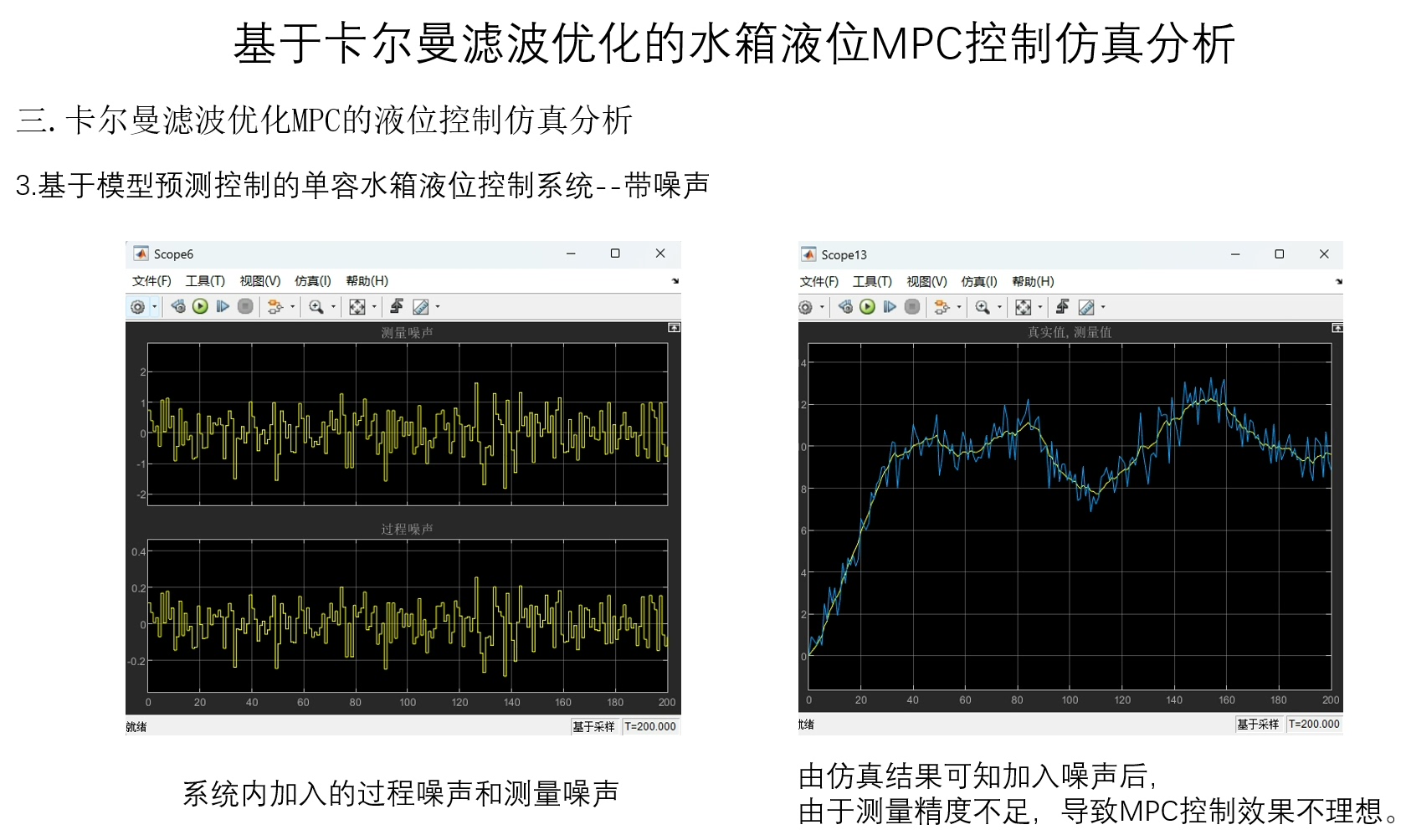

通过Matlab/Simulink搭建单纯MPC控制和基于卡尔曼滤波优化的MPC控制单容水箱液位的仿真模型。从仿真结果可以明显看出，基于卡尔曼滤波优化的MPC控制，液位能够更快速、稳定地跟踪设定值，在面对噪声干扰时，波动更小。

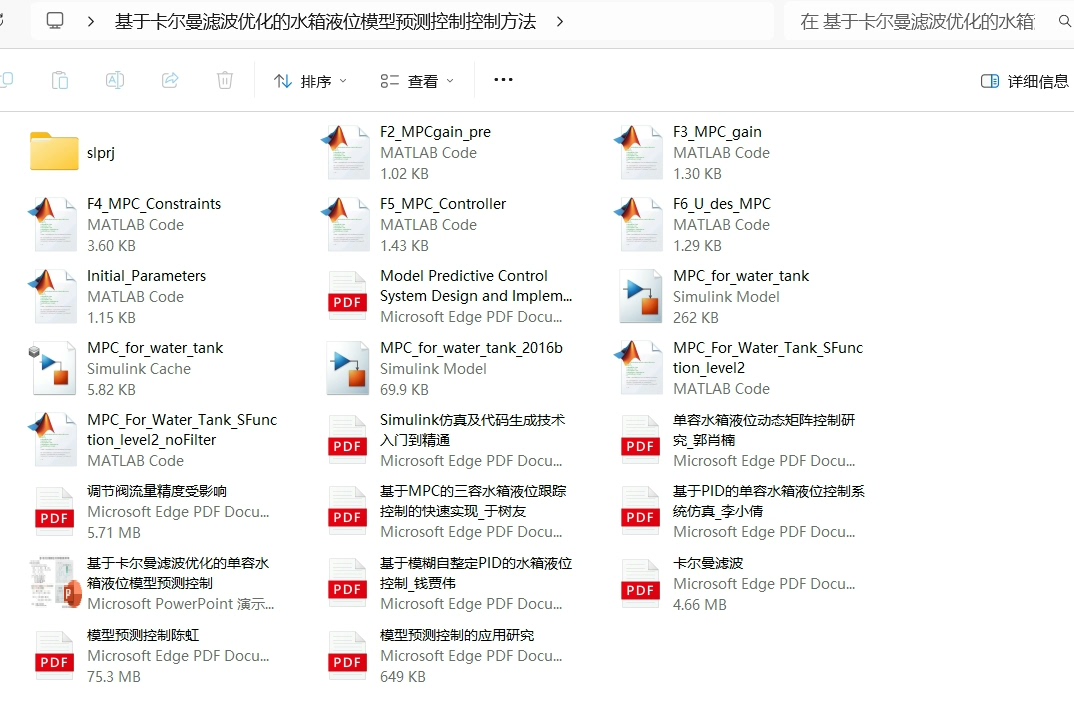

综上所述，基于卡尔曼滤波优化的单容水箱液位MPC控制确实展现出了更好的性能。如果大家对这方面感兴趣，可以进一步研究相关的8册论文、3册图书，以及我自制的43页PPT和模型，相信会有更多收获。
