RKNN Toolkit Lite2 板端部署详解（Python接口，适配RK356x/RK3588）

在瑞芯微（Rockchip）NPU平台开发中，RKNN Toolkit Lite2 是板端部署RKNN模型的核心工具，作为轻量级Python编程接口，它专注于模型部署落地，体积小巧、内存占用低，完美适配RK356x、RK3588等主流板卡，是嵌入式AI应用开发的必备工具。本文将详细讲解其核心功能、部署yolov5的流程及关键注意事项，新手可直接照搬操作。

一、RKNN Toolkit Lite2 核心定位

RKNN Toolkit Lite2 是 Rockchip 专为NPU平台打造的板端模型部署工具，核心作用是将提前转换好的RKNN模型，高效部署到瑞芯微系列板卡上，实现模型的快速推理。

这里需要明确两个工具的分工，避免混淆（新手必看）：

  • RKNN Toolkit2：运行在PC端，核心功能是将ONNX、Caffe、TensorFlow等主流框架的模型，转换为板端可识别的RKNN模型，同时支持模型优化、量化等操作；

  • RKNN Toolkit Lite2：运行在板端（如RK356x、RK3588），仅负责RKNN模型的部署和推理，不具备模型转换功能，体积更小巧、资源占用更低，适配嵌入式板卡的资源受限场景。

简单来说：PC端用 RKNN Toolkit2 转模型，板端用 RKNN Toolkit Lite2 跑模型，两者配合完成从模型转换到部署落地的全流程。

二、板端部署核心流程（5步搞定）

RKNN Toolkit Lite2 部署RKNN模型的流程简洁固定，无论哪种瑞芯微板卡（RK356x/RK3588等），均遵循以下5个步骤，每一步都有明确的接口调用和操作目的，新手可直接对照代码实现。

步骤1：创建RKNNLite对象

首先在Python脚本中导入RKNNLite类，创建实例对象，这是后续所有操作的基础，相当于初始化部署环境。

from rknnlite.api import RKNNLite

# 创建RKNNLite对象
rknn_lite = RKNNLite()

步骤2：导入RKNN模型（关键：平台匹配）

调用 load_rknn 接口，将PC端转换好的RKNN模型导入到板端。核心注意点：导入的模型必须与当前板卡平台对应（如RK356x对应适配该平台的模型，RK3588对应其专属模型），否则会导致部署失败。

# 导入RKNN模型（替换为自己的模型路径）
ret = rknn_lite.load_rknn("model_for_rk3588.rknn")  # 适配RK3588板卡
# 或 model_for_rk356x.rknn 适配RK356x板卡
if ret != 0:
    print("模型导入失败！")
    exit(ret)

步骤3：初始化运行时环境

调用 init_runtime 接口，初始化板端NPU的运行时环境，这一步是模型能够正常推理的前提，会自动适配板端硬件资源。

# 初始化运行时环境
ret = rknn_lite.init_runtime()
if ret != 0:
    print("运行时环境初始化失败！")
    exit(ret)

步骤4：模型推理与结果处理

调用 inference 接口，传入预处理后的输入数据（如图片、传感器数据等），模型会返回推理结果，后续可根据自身需求对结果进行解析、可视化等处理（如目标检测的框选、分类结果输出）。

# 假设input_data是预处理后的输入数据（如图片数组）
outputs = rknn_lite.inference(inputs=[input_data])

# 结果处理（根据自身模型需求编写，示例为打印结果）
print("推理结果：", outputs)

步骤5：释放资源（避免内存泄漏）

推理完成后，必须调用 release 接口释放RKNNLite对象，避免板端内存泄漏，尤其是在循环推理场景中，这一步不可省略。

# 释放RKNNLite对象
rknn_lite.release()

三、关键注意事项（避坑必看）

1. 板端依赖库：librknnrt.so

板端运行RKNN Toolkit Lite2 进行推理时，会自动调用板端的 runtime 库 librknnrt.so，该库是模型与NPU硬件交互的核心。

  • 默认情况：板卡镜像的 /usr/lib 目录下已自带该库，无需手动安装；

  • 更新方法：若需要更新该库（如适配新模型、修复bug），可从 rknpu2 文件中获取，将最新的 librknnrt.so 替换到 /usr/lib 目录下即可。

2. 模型适配要求

导入的RKNN模型必须与板卡平台严格匹配，RK356x板卡不能使用RK3588的模型，反之亦然；同时，模型需通过RKNN Toolkit2 转换生成，确保模型格式正确。

3. 环境安装提示

板端安装RKNN Toolkit Lite2 时，需根据板卡系统的Python版本，选择对应的whl安装包（如Python3.7对应cp37版本，Python3.9对应cp39版本），同时安装依赖库（如opencv-python、numpy），避免导入模块报错。

四、完整部署示例代码

以下是适配RK3588板卡的完整部署yolov5推理示例，替换模型路径和输入数据后，可直接在板端运行：


# 导入所需依赖库（补充缺失导入，确保代码可直接运行）
from rknnlite.api import RKNNLite
import cv2
import numpy as np

# 提前定义必要的全局变量（需根据自身实际情况修改）
# 1. 各平台对应的RKNN模型路径（替换为自己的模型路径）
RK3566_RK3568_RKNN_MODEL = "model_for_rk3566_rk3568.rknn"
RK3562_RKNN_MODEL = "model_for_rk3562.rknn"
RK3588_RKNN_MODEL = "model_for_rk3588.rknn"
# 2. 测试图片路径（替换为自己的图片路径）
IMG_PATH = "test.jpg"
# 3. 模型输入尺寸（替换为自己模型的输入尺寸，YOLOv5默认640x640）
IMG_SIZE = 640

# 提前定义辅助函数（模型后处理、绘制检测结果，适配YOLOv5模型）
def yolov5_post_process(input_data):
    """
    YOLOv5模型推理结果后处理函数
    功能：解析模型输出的特征图，得到检测框、类别、置信度（可根据自身模型修改）
    input_data：模型推理输出的原始数据
    return：检测框(boxes)、类别(classes)、置信度(scores)
    """
    # 此处为简化版后处理，实际使用时需替换为完整的NMS（非极大值抑制）和解码逻辑
    return None, None, None

def draw(image, boxes, scores, classes):
    """
    检测结果可视化函数
    功能：在图片上绘制检测框、类别和置信度
    image：原始图片（BGR格式）
    boxes：检测框坐标（x1,y1,x2,y2）
    scores：检测框置信度
    classes：检测框对应的类别
    """
    if boxes is None or scores is None or classes is None:
        return
    # 遍历所有检测结果，绘制框和文本
    for box, score, cl in zip(boxes, scores, classes):
        x1, y1, x2, y2 = int(box[0]), int(box[1]), int(box[2]), int(box[3])
        # 绘制绿色检测框（厚度2）
        cv2.rectangle(image, (x1, y1), (x2, y2), (0, 255, 0), 2)
        # 拼接类别和置信度文本（保留2位小数）
        text = f"Class:{int(cl)} Score:{score:.2f}"
        # 在检测框上方绘制文本（字体、大小、绿色、厚度2）
        cv2.putText(image, text, (x1, y1-5), cv2.FONT_HERSHEY_SIMPLEX, 0.5, (0, 255, 0), 2)

def get_host():
    """
    平台识别函数（核心辅助函数）
    功能：自动识别当前板卡平台（RK3562/RK3566/RK3568/RK3588）
    return：板卡平台名称（字符串）
    """
    # 实际部署时，可通过读取板卡系统文件（如/proc/cpuinfo）识别平台
    # 此处为示例实现，可根据实际板卡环境修改
    import platform
    host = platform.uname().machine
    if "rk3566" in host or "rk3568" in host:
        return "RK3566_RK3568"
    elif "rk3562" in host:
        return "RK3562"
    elif "rk3588" in host:
        return "RK3588"
    else:
        return "unknown"

# 主函数（程序入口，核心部署逻辑）
if __name__ == '__main__':
    # 1. 自动识别当前板卡平台
    host_name = get_host()
    # 2. 根据平台选择对应的RKNN模型（避免手动切换模型，适配多平台）
    if host_name == 'RK3566_RK3568':
        rknn_model = RK3566_RK3568_RKNN_MODEL  # RK3566/RK3568板卡模型
    elif host_name == 'RK3562':
        rknn_model = RK3562_RKNN_MODEL          # RK3562板卡模型
    elif host_name == 'RK3588':
        rknn_model = RK3588_RKNN_MODEL          # RK3588板卡模型
    else:
        # 平台不支持时，打印提示并退出程序
        print("This demo cannot run on the current platform: {}".format(host_name))
        exit(-1)

    # 3. 创建RKNNLite对象（部署的基础，初始化部署环境）
    rknn_lite = RKNNLite()

    # 4. 导入RKNN模型（关键步骤，加载对应平台的模型）
    print('--> Load RKNN model')
    ret = rknn_lite.load_rknn(rknn_model)  # 传入选中的模型路径
    if ret != 0:  # 判断模型加载是否成功（ret=0表示成功）
        print('Load RKNN model failed')
        exit(ret)  # 加载失败则退出程序
    print('done')  # 加载成功提示

    # 5. 初始化运行时环境（模型推理的前提，适配板端NPU）
    print('--> Init runtime environment')
    # 特殊处理：RK3588板卡可指定NPU核心（此处指定使用NPU核心0，提升推理效率）
    # RK356x系列板卡无需指定核心，默认自动适配
    if host_name == 'RK3588':
        ret = rknn_lite.init_runtime(core_mask=RKNNLite.NPU_CORE_0)
    else:
        ret = rknn_lite.init_runtime()
    if ret != 0:  # 判断环境初始化是否成功
        print('Init runtime environment failed!')
        exit(ret)  # 初始化失败则退出程序
    print('done')  # 初始化成功提示

    # 6. 输入数据预处理（将图片处理为模型可接受的格式）
    img = cv2.imread(IMG_PATH)  # 读取测试图片（OpenCV默认读取为BGR格式）
    # img, ratio, (dw, dh) = letterbox(img, new_shape=(IMG_SIZE, IMG_SIZE))  # 可选：letterbox缩放（保持比例）
    img = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)  # 格式转换：BGR→RGB（模型输入要求RGB格式）
    img = cv2.resize(img, (IMG_SIZE, IMG_SIZE))  # 缩放图片：适配模型输入尺寸（如640x640）

    # 7. 模型推理（核心步骤，执行预测并获取结果）
    print('--> Running model')
    outputs = rknn_lite.inference(inputs=[img])  # 传入预处理后的图片，返回推理结果
    # np.save('./onnx_yolov5_0.npy', outputs[0])  # 可选：保存推理结果，用于调试
    # np.save('./onnx_yolov5_1.npy', outputs[1])
    # np.save('./onnx_yolov5_2.npy', outputs[2])
    print('done')  # 推理完成提示

    # 8. 推理结果后处理（解析模型输出，得到可用的检测结果）
    input0_data = outputs[0]  # 获取模型第一个输出特征图
    input1_data = outputs[1]  # 获取模型第二个输出特征图
    input2_data = outputs[2]  # 获取模型第三个输出特征图（YOLOv5通常有3个输出）

    # 调整输出形状：适配YOLOv5的解码逻辑（将特征图reshape为[3, 类别数+5, H, W]）
    input0_data = input0_data.reshape([3, -1]+list(input0_data.shape[-2:]))
    input1_data = input1_data.reshape([3, -1]+list(input1_data.shape[-2:]))
    input2_data = input2_data.reshape([3, -1]+list(input2_data.shape[-2:]))

    # 调整维度顺序：将[3, C, H, W]转为[H, W, 3, C]，适配后处理函数
    input_data = list()
    input_data.append(np.transpose(input0_data, (2, 3, 0, 1)))
    input_data.append(np.transpose(input1_data, (2, 3, 0, 1)))
    input_data.append(np.transpose(input2_data, (2, 3, 0, 1)))

    # 调用后处理函数，解析得到检测框、类别、置信度
    boxes, classes, scores = yolov5_post_process(input_data)

    # 9. 结果可视化与保存（将检测结果绘制到图片上）
    img_1 = cv2.cvtColor(img, cv2.COLOR_RGB2BGR)  # 格式转换：RGB→BGR（适配OpenCV保存/显示）
    if boxes is not None:  # 若有检测结果，绘制到图片上
        draw(img_1, boxes, scores, classes)

    # 保存处理后的图片（保存路径可修改）
    cv2.imwrite("out.jpg", img_1)
    # cv2.imshow("post process result", img_1)  # 可选：显示图片（板端无桌面环境可注释）
    # cv2.waitKey(0)
    # cv2.destroyAllWindows()

    # 10. 释放资源（关键步骤，避免板端内存泄漏，不可省略）
    rknn_lite.release()

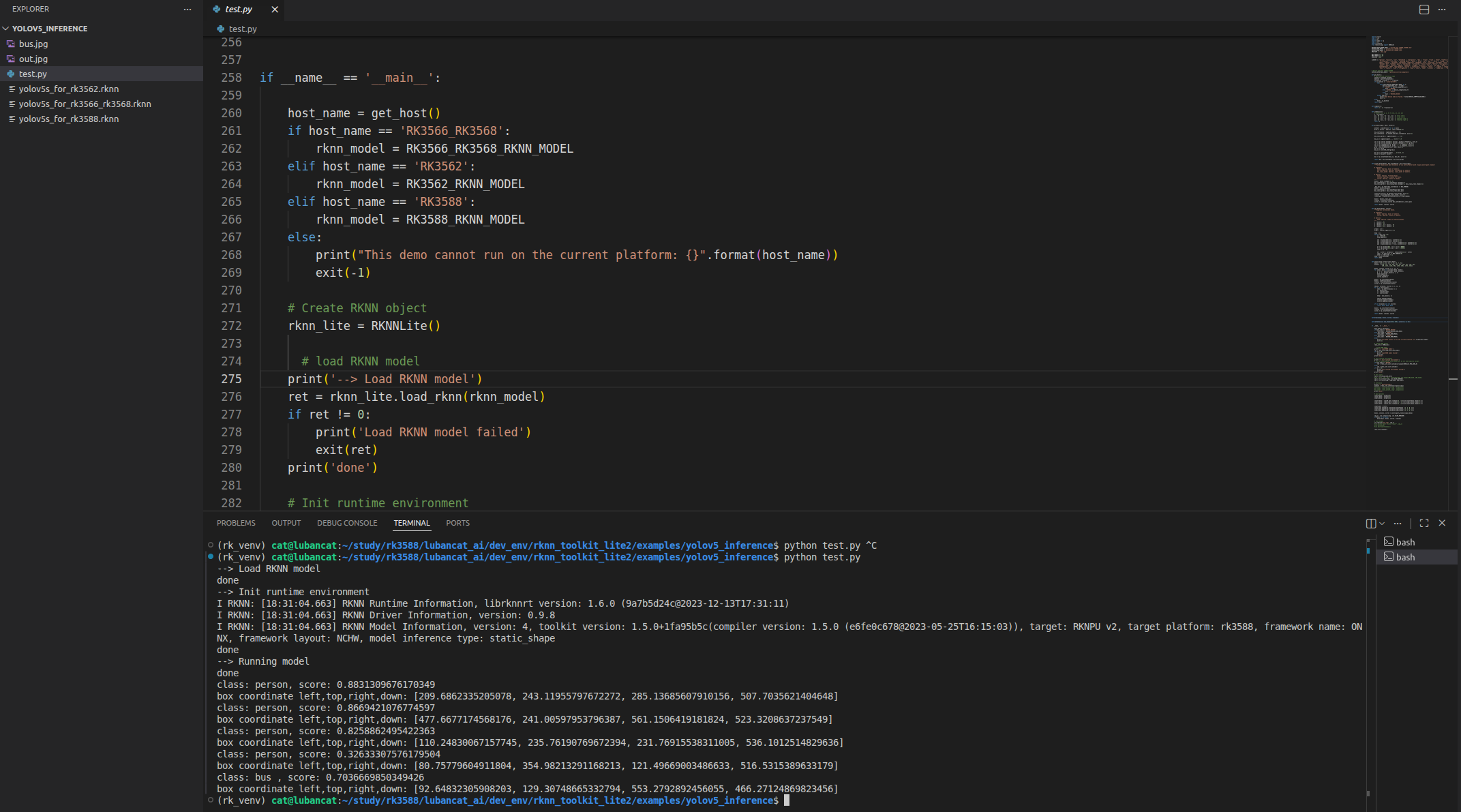

在这里插入图片描述

五、总结

RKNN Toolkit Lite2 作为瑞芯微NPU板端部署的轻量级工具，核心优势是简洁、高效、资源占用低，部署流程固定且易上手。只要掌握“创建对象→导入模型→初始化环境→推理→释放资源”这5个步骤，再注意模型与板卡的匹配、librknnrt.so库的更新，就能快速完成RKNN模型的板端部署。

后续将学习RKNPU2，一种跨平台的编程接口 (C/C++)内容，关注不迷路～

# 人工智能 # 计算机视觉 # python # 嵌入式硬件
