#include "stm32f10x.h"                  // Device header

int main(void)
{
	/*寄存器操作法
	RCC->APB2ENR =0X00000010;   //开启时钟
	GPIOC->CRH = 0X00300000;	//把 PC13 配置为输出模式
	GPIOC->ODR = 0X00002000;	//给 PC13 引脚输出高电平
	*/
	//库函数版本 / 标准外设库写法
	RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOC, ENABLE);   //先开时钟！！

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

	GPIO_Init(GPIOC, &GPIO_InitStructure);
	GPIO_SetBits(GPIOC, GPIO_Pin_13);	//高电平点亮PC13口LED
	//GPIO_ResetBits(GPIOC, GPIO_Pin_13); //低电平

	while(1)
	{

	}
}

&+变量名 = 取变量地址； F12或者右键 跳转到定义；

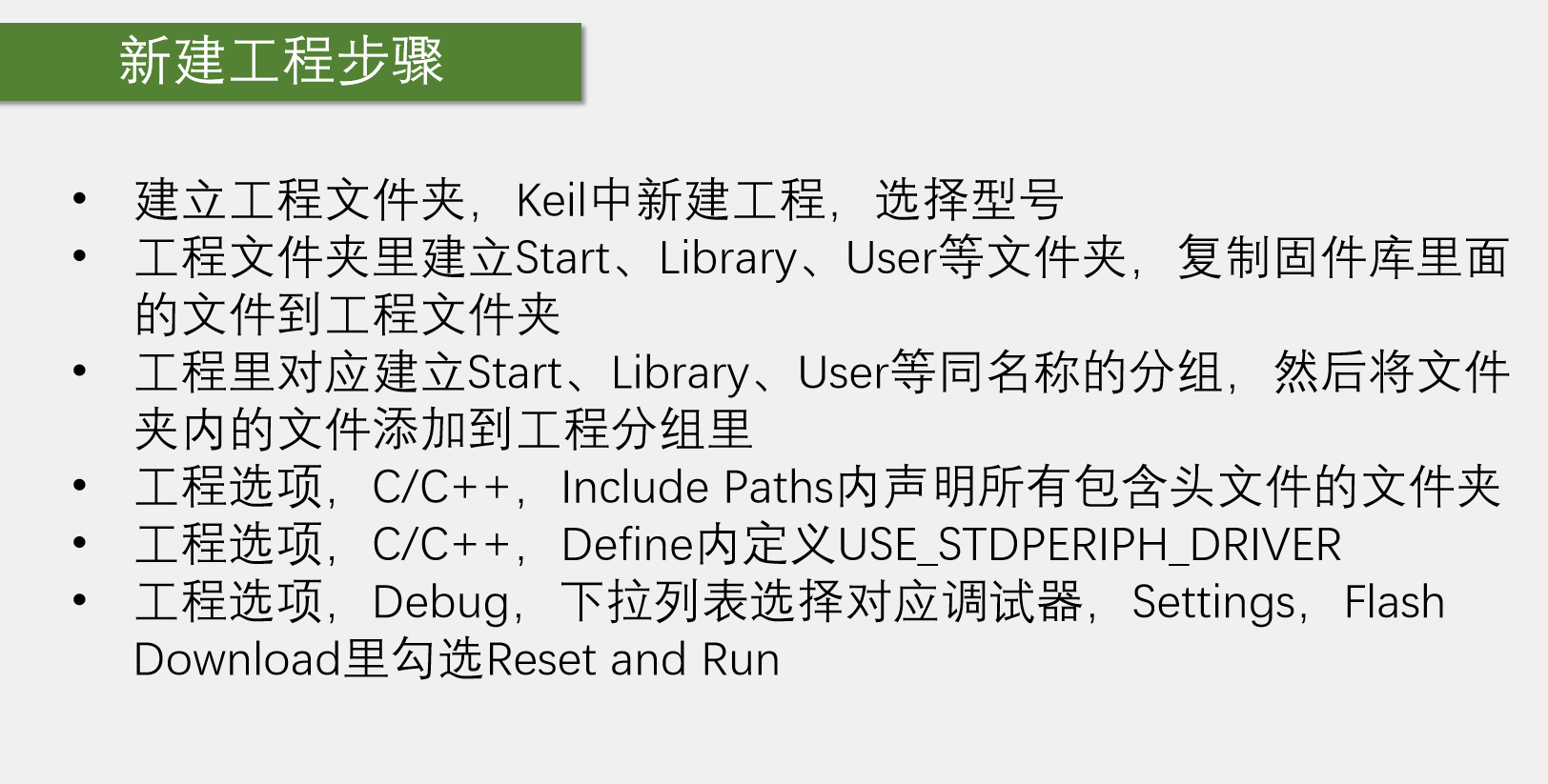

Start放启动文件根据芯片型号选择，Library导入封装好的库函数，User放自己的工程

---

自测题目：

1. 启动文件 startup_stm32f10x_hd.s 里的 hd 代表什么？

   A. High Density（大容量芯片）B. Half Duplex（半双工）C. High Speed（高速）D. Hardware Debug（硬件调试）

2. 你写 GPIO_Init(GPIOC, &GPIO_InitStructure); 时，为什么要加 &？

   A. 因为 GPIO_InitStructure 是指针B. 因为函数参数要求传地址，& 是取地址符C. 因为库函数规定必须加D. 因为不加会编译报错

3. 寄存器写法 GPIOC->ODR = 0x00002000; 和库函数写法 GPIO_SetBits(GPIOC, GPIO_Pin_13); 功能是否一致？

   A. 完全一致，都是让 PC13 输出高电平B. 不一致，库函数写法更慢C. 不一致，寄存器写法更安全D. 不一致，只有库函数写法能控制电

---

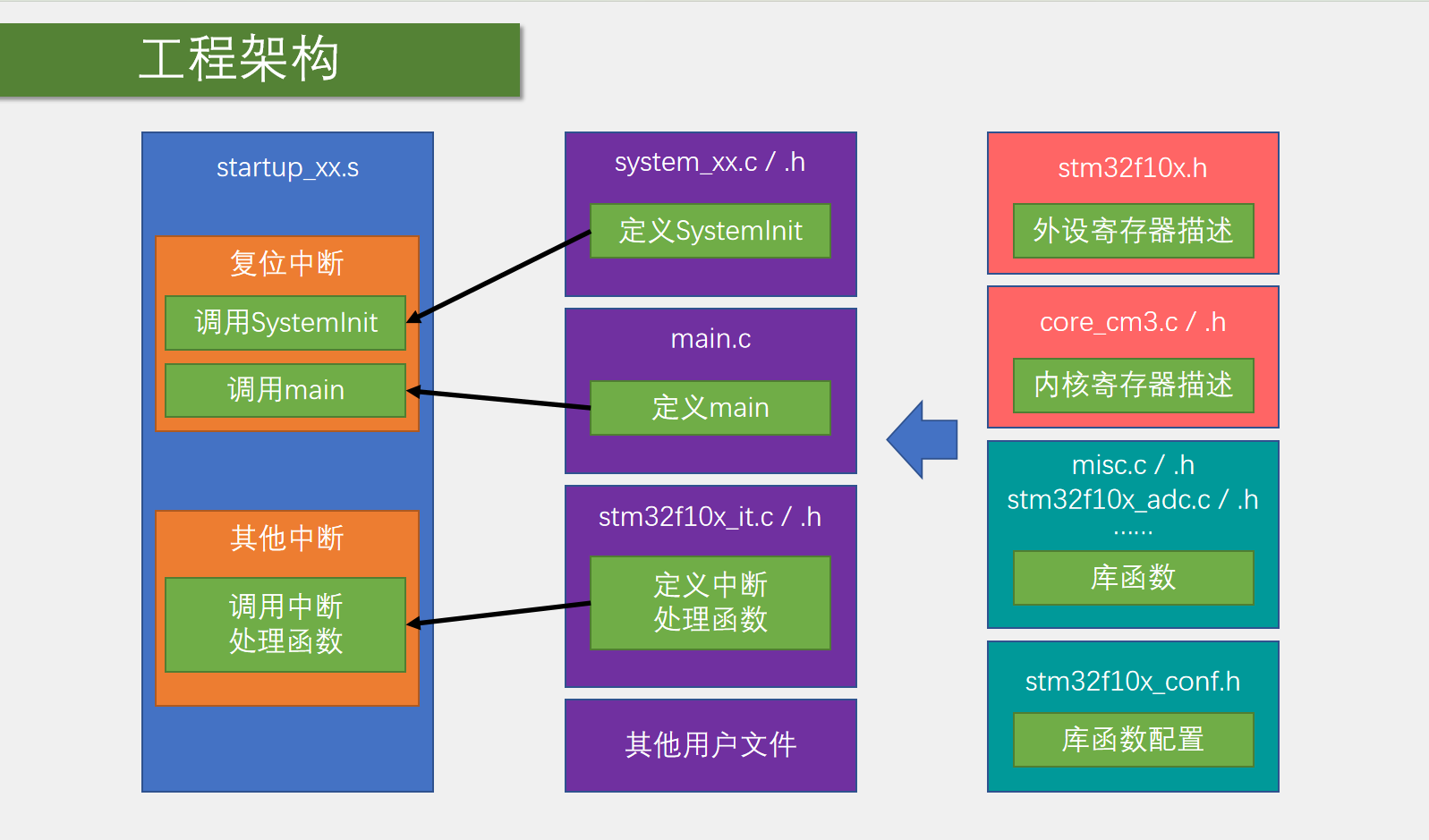

请按功能匹配文件：

• startup_stm32f10x_hd.s
• stm32f10x_gpio.c
• main.c
• stm32f10x_conf.h

功能选项：

A. 存放你的主程序逻辑

B. 芯片启动初始化，负责跳转到 main()

C. 库函数实现文件，封装 GPIO 寄存器操作

D. 库的总开关，控制哪些外设头文件被包含

---

答案：ABA 、BCAD

---

加强版

第一部分（基础概念）

1. 我们用的 STM32F103C8T6 是 LD、MD、HD 哪一种？
2. 启动文件的作用是什么？一句话说。
3. GPIO_InitTypeDef 是什么东西？
4. 函数里看到 * 代表什么？传参要加什么符号？

第二部分（寄存器理解）

1. GPIOC->ODR 是干嘛的？
2. GPIOC->CRH 是干嘛的？
3. RCC->APB2ENR 是干嘛的？
4. 0x00002000 是控制第几个引脚？

第三部分（库函数理解）

1. 配置 GPIO 一共分几步？（库函数版）
2. RCC_APB2PeriphClockCmd 是干嘛的？
3. GPIO_SetBits 和 GPIO_ResetBits 区别？
4. 下面这句对吗？错在哪？GPIO_Init(GPIOC, GPIO_InitStructure);

---

代码实操题（2 题）

1. 请写出：用库函数方式，让 PB5 引脚输出低电平的完整代码片段（提示：需要先开时钟 → 配置 GPIO 为推挽输出 → 输出低电平）

2. 请写出：用寄存器方式，让 PA0 引脚输出高电平的代码片段（提示：需要先开 GPIOA 时钟 → 配置 PA0 为输出模式 → 给 ODR 对应位置 1）

---

---

豆老师参考答案：


一、概念题（原答题 + 正确答案修正）

第一部分 基础概念

1. STM32F103C8T6 是 LD/MD/HD？→ MD（中密度）（你答对）
2. 启动文件的作用？→ 正确答案：初始化芯片堆栈、中断向量表，引导程序从复位跳转到 main () 函数（你答 “配置芯片整体功能”，核心意思对）
3. GPIO_InitTypeDef 是什么？→ 正确答案：GPIO 配置参数的结构体类型，用于存放引脚、模式、速度等配置信息（你答 “定义一个结构型变量”，混淆了 “类型” 和 “变量”，修正后即懂）
4. 函数里看到 * 代表什么？传参加什么符号？→ 正确答案：*代表指针（函数要求接收变量地址），传参必须加 **&（取地址符）**（你后半段答对）

第二部分 寄存器理解（全对，附精准描述）

1. GPIOC->ODR → GPIO 端口输出数据寄存器，直接控制引脚高低电平
2. GPIOC->CRH → GPIO 端口配置高寄存器，配置 8~15 号引脚的工作模式和速度
3. RCC->APB2ENR → RCC 的 APB2 总线外设时钟使能寄存器，用于开启对应外设的时钟
4. 0x00002000 → 控制 13 号引脚（PC13）

第三部分 库函数理解（全对，附精准步骤）

1. 库函数配置 GPIO 步骤 → ①开对应 GPIO 时钟 ②定义 GPIO_InitTypeDef 结构体变量 ③给结构体赋值（引脚 / 模式 / 速度） ④调用 GPIO_Init () 初始化 ⑤设置引脚高低电平
2. RCC_APB2PeriphClockCmd → 库函数版的 APB2 总线外设时钟使能函数，用于开启指定 GPIO / 外设的时钟
3. GPIO_SetBits & GPIO_ResetBits 区别 → 前者给指定引脚输出高电平，后者给指定引脚输出低电平
4. 错误代码GPIO_Init(GPIOC, GPIO_InitStructure); → 错误原因：第二个参数是指针类型，必须加 & 取地址，正确写法为 GPIO_Init (GPIOC, &GPIO_InitStructure);

二、代码实操题（原错误代码 + 完整正确代码）

题 1：库函数方式 让 PB5 引脚输出低电平

#include "stm32f10x.h"  // 器件头文件

int main(void)
{
    // 1. 开启GPIOB时钟（必须匹配引脚组，不能开GPIOC）
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
    // 2. 定义GPIO配置结构体变量
    GPIO_InitTypeDef GPIO_InitStructure;
    // 3. 给结构体赋值：PB5、推挽输出、50MHz
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;        // 引脚号匹配组内编号5
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; // 通用推挽输出模式
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;// 引脚最大输出速度50MHz
    // 4. 初始化GPIOB（传地址&）
    GPIO_Init(GPIOB, &GPIO_InitStructure);
    // 5. PB5输出低电平
    GPIO_ResetBits(GPIOB, GPIO_Pin_5);

    while(1)  // 死循环，保持程序运行
    {
    }
}

题 2：寄存器方式 让 PA0 引脚输出高电平

#include "stm32f10x.h"  // 器件头文件

int main(void)
{
    // 1. 开启GPIOA时钟：APB2ENR的bit2置1，对应值0x00000004
    RCC->APB2ENR = 0x00000004;
    // 2. 配置PA0为推挽输出50MHz：PA0是0号引脚用CRL，0~3位置0011（0x3）
    GPIOA->CRL = 0x00000003;
    // 3. PA0输出高电平：ODR的bit0置1，对应值0x00000001
    GPIOA->ODR = 0x00000001;

    while(1)  // 死循环，保持程序运行
    {
    }
}

---

三、核心困惑点精准解答

困惑 1：物理引脚号 41（PB5），代码为什么写 GPIO_Pin_5？

核心规则：代码中的GPIO_Pin_x的x 是引脚在组内的编号，和芯片物理引脚号（1~48）完全无关，只看引脚名称最后的数字！

• 物理引脚 41 → 引脚名称 PB5 → 组内编号 5 → 代码写GPIO_Pin_5
• 物理引脚 18 → 引脚名称 PB0 → 组内编号 0 → 代码写GPIO_Pin_0
• 物理引脚 2 → 引脚名称 PC13 → 组内编号 13 → 代码写GPIO_Pin_13

困惑 2：RCC->APB2ENR 的数值怎么确定？（如 GPIOA=0x00000004）

核心规则：APB2ENR 寄存器的每一位对应一个外设，置 1 即开启对应外设时钟，GPIO 对应位固定，数值为 2 的对应位次方：

• GPIOA → 对应 bit2 → 2²=4 → 0x00000004
• GPIOB → 对应 bit3 → 2³=8 → 0x00000008
• GPIOC → 对应 bit4 → 2⁴=16 → 0x00000010口诀：A4/B8/C16，直接背会即可。

困惑 3：什么时候用 GPIOx->CRL，什么时候用 GPIOx->CRH？

核心规则：按组内引脚编号划分，寄存器分工固定，无例外：

• CRL（配置低寄存器）：控制组内0~7 号引脚（如 PA0、PB5、PC7）
• CRH（配置高寄存器）：控制组内8~15 号引脚（如 PA8、PB10、PC13）举例：PA0（0 号）→ 用 CRL；PC13（13 号）→ 用 CRH。

困惑 4：GPIOx->ODR 的数值怎么确定？（如 PA0=0x00000001，PC13=0x00002000）

核心规则：ODR 寄存器的bitx 对应组内 x 号引脚，该位置 1 输出高电平，置 0 输出低电平，数值为 2 的 x 次方：

• PA0 → bit0 → 2⁰=1 → 0x00000001
• PB5 → bit5 → 2⁵=32 → 0x00000020
• PC13 → bit13 → 2¹³=8192 → 0x00002000

困惑 5：为什么 GPIO_Init () 第二个参数必须加 &？

核心规则：函数声明

void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct)

中，第二个参数GPIO_InitTypeDef*的*代表指针类型，要求接收变量的地址，而&变量名是 C 语言的取地址符，用于获取变量在内存中的地址：

• 定义的GPIO_InitStructure是结构体变量，不是地址
• 加&后&GPIO_InitStructure才是变量的地址，匹配函数的指针参数要求口诀：函数参数带 *，传参必须带 &！

---
