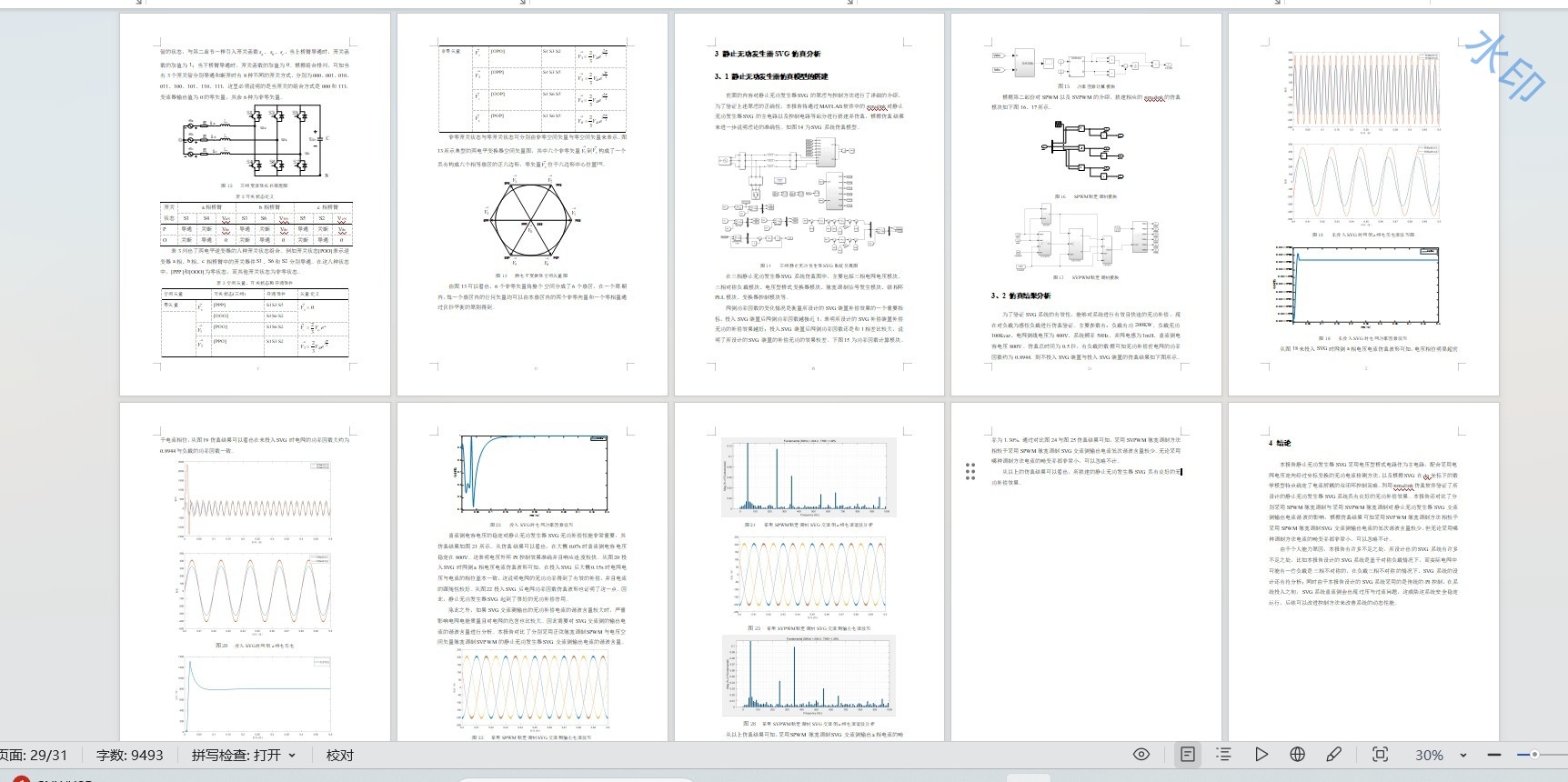

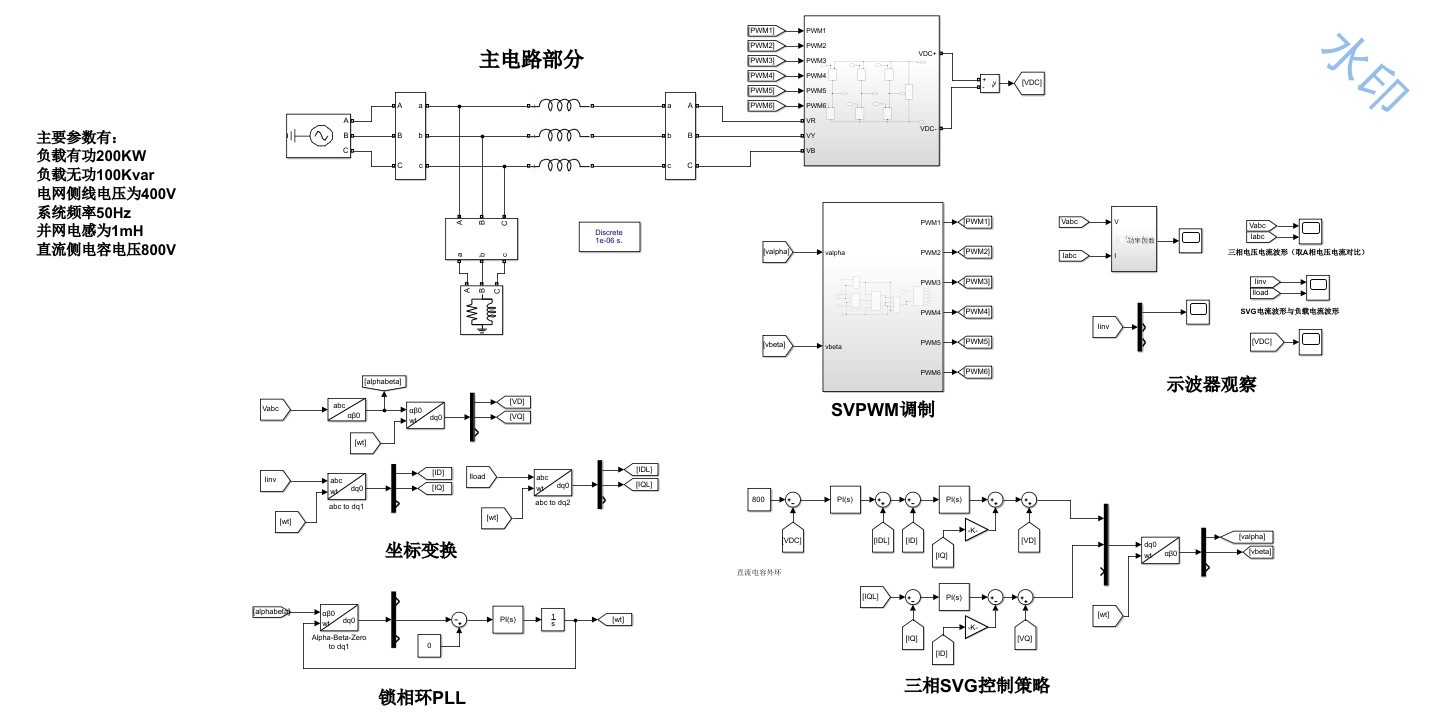

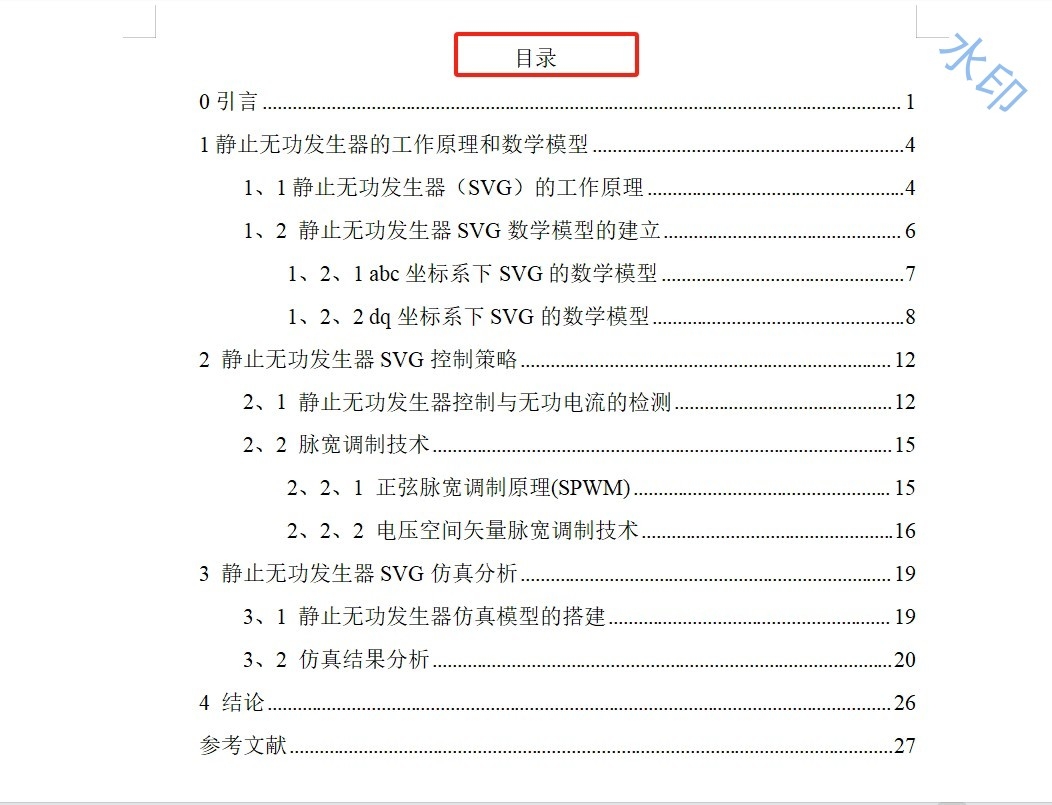

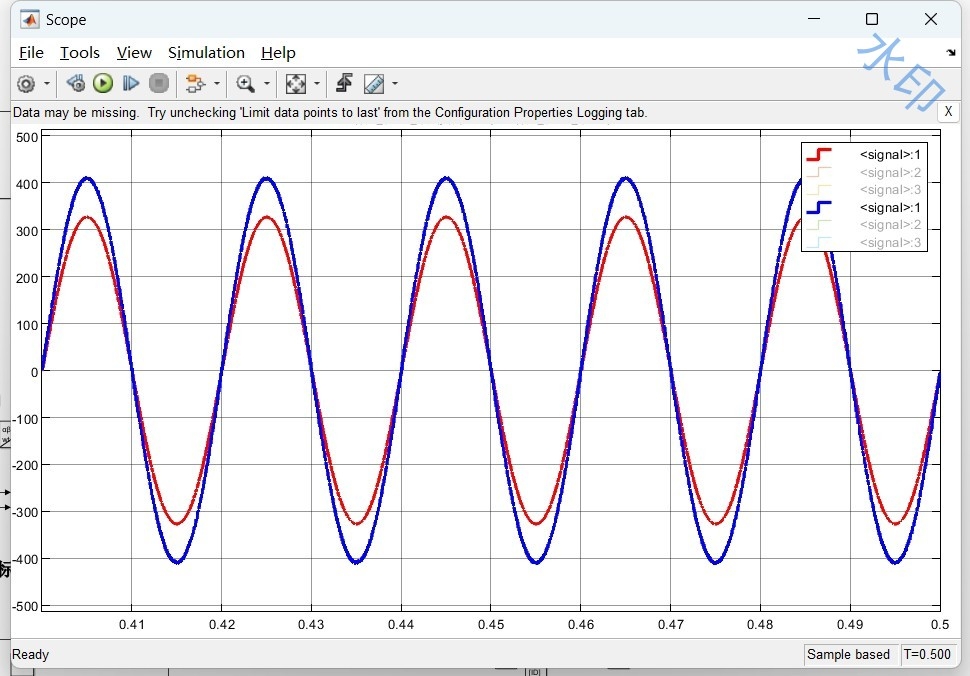

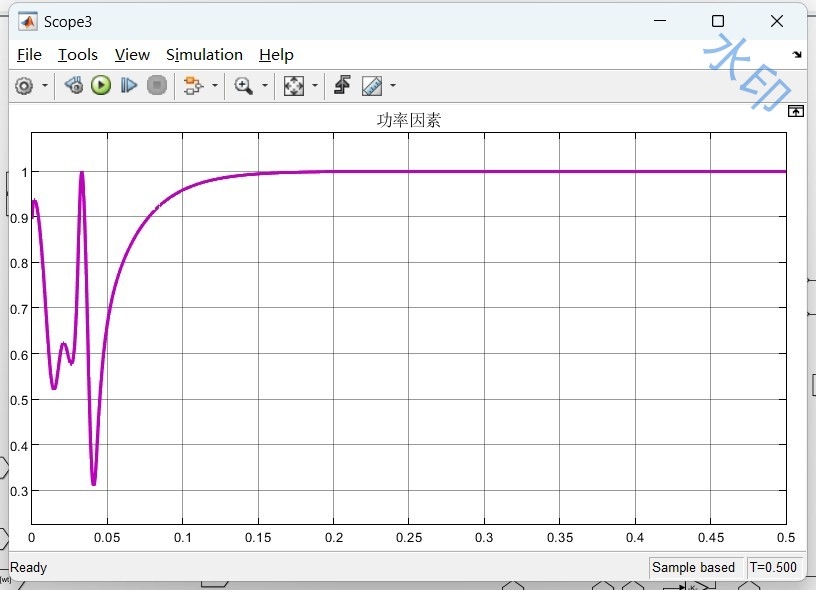

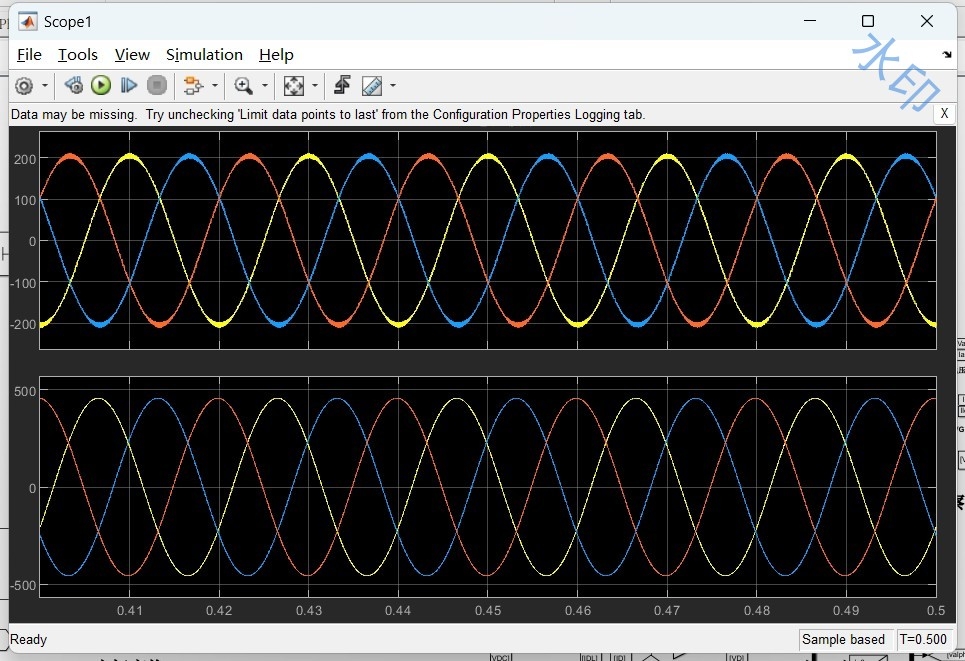

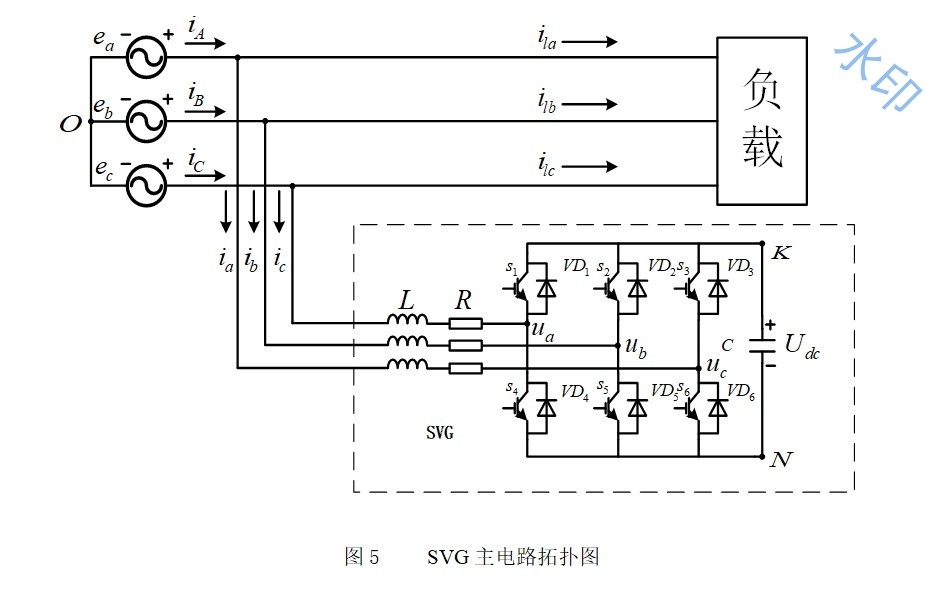

三相静止无功发生器SVG并网仿真模型（附说明报告） 仿真带一份与仿真完全对应的31页Word报告可结合仿真快速入门学习SVG [1]报告内容：原理说明及仿真详细说明和结果分析（详细看展示的报告内容） 1.基于电压定向的双闭环控制策略，直流电压外环电流内环控制 2.分别采用正弦脉宽调制SPWM与SVPWM调制的静止无功发生器对比SVG交流侧输出电流的谐波含量 3.报告结尾附搭建仿真过程的参考文献 [2]主要参数有： 负载有功200KW 负载无功100Kvar 电网侧线电压为400V 系统频率50Hz 并网电感为1mH 直流侧电容电压800V 在三相静止无功发生器SVG系统仿真图中，主要包括三相电网电压模块、三相对称负载模块、电压型桥式变换器模块、脉宽调制信号发生模块、锁相环PLL模块、变换器控制模块等。

搞电力系统的朋友肯定常听SVG这个词，这玩意就像电网的智能充电宝，专门吞吐无功功率。今天咱们扒开Simulink模型看看这货到底怎么运作的，手把手教你搭个能跑的仿真模型，顺带聊聊SPWM和SVPWM这两种调制方式到底哪个谐波更小。

先说核心——双闭环控制策略。外环稳住直流电压，内环控制电流输出，听着简单但参数整定绝对是个技术活。来看段控制器的核心代码：

% 电流内环PI参数
Kp_i = 2.5;
Ki_i = 1500;

% 电压外环PI参数
Kp_v = 0.05;
Ki_v = 10;

这里有个坑：电流环响应速度要比电压环快10倍以上，否则系统直接震荡给你看。实测时发现当Ki_i低于1000时，直流母线电压就跟过山车似的波动。

锁相环PLL是并网的关键，模型里用的经典SRF-PLL结构。重点留意这个设置：

PLL_Bandwidth = 2*pi*50; % 带宽设50Hz
Damping_Ratio = 1;       % 阻尼系数

要是带宽设太小，电网频率突变时PLL会跟踪滞后，直接导致输出电流相位偏差。上次有个师弟设成30Hz，结果SVG输出电流波形都变形了。

三相静止无功发生器SVG并网仿真模型（附说明报告） 仿真带一份与仿真完全对应的31页Word报告可结合仿真快速入门学习SVG [1]报告内容：原理说明及仿真详细说明和结果分析（详细看展示的报告内容） 1.基于电压定向的双闭环控制策略，直流电压外环电流内环控制 2.分别采用正弦脉宽调制SPWM与SVPWM调制的静止无功发生器对比SVG交流侧输出电流的谐波含量 3.报告结尾附搭建仿真过程的参考文献 [2]主要参数有： 负载有功200KW 负载无功100Kvar 电网侧线电压为400V 系统频率50Hz 并网电感为1mH 直流侧电容电压800V 在三相静止无功发生器SVG系统仿真图中，主要包括三相电网电压模块、三相对称负载模块、电压型桥式变换器模块、脉宽调制信号发生模块、锁相环PLL模块、变换器控制模块等。

说到调制方式，SPWM和SVPWM的battle必须来一波。在模型里切换两种调制方式时，明显看到SVPWM的电流THD低了近3个百分点。看这组实测数据：

原理其实简单——SVPWM的电压利用率比SPWM高15%，同样开关频率下谐波自然更低。但代价是算法复杂度飙升，DSP算力不够的话容易引发中断溢出。

最后说说仿真翻车集锦：

1. 并网电感设成10mH时，系统直接发散——电感太大导致电流响应滞后

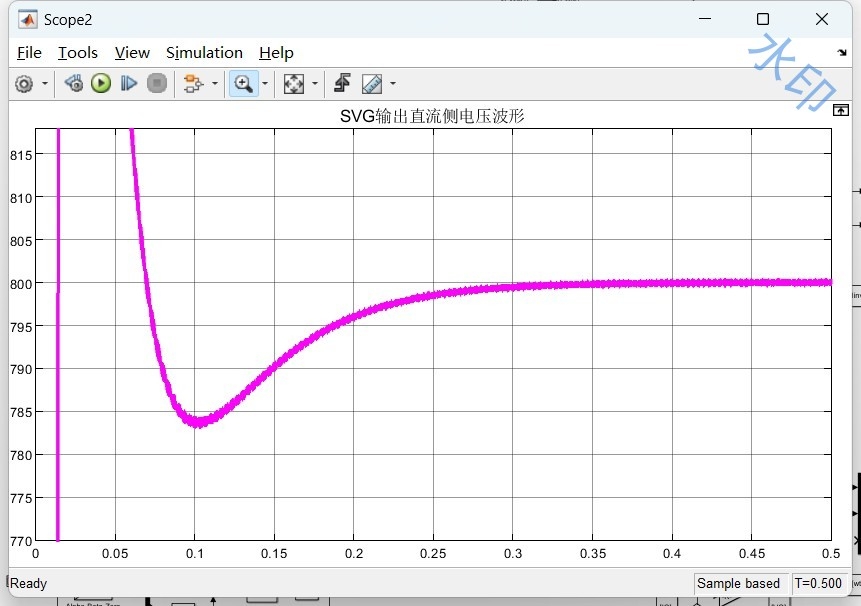

2. 直流电容从800V掉到750V时，无功补偿量暴跌20%（所以电压外环必须够硬）
3. 死区时间设2us时，电流波形出现明显畸变（实测建议0.5-1us）

模型里有个隐藏技巧：在PWM生成模块里加了个载波同步信号，能有效避免次谐波震荡。这个细节很多论文都没提，但实测能降低约0.8%的THD。

完整仿真包含6个关键模块，建议先跑通主电路再叠控制层。遇到波形震荡先查这三个点：PLL锁相是否准确、电流环带宽是否足够、调制波是否限幅。搞明白这三点，SVG仿真基本就拿捏了。
