💥第一部分——内容介绍

基于多元宇宙优化算法的储能参与电能量‑调频联合市场出清模型研究

摘要

在新型电力系统市场化运行背景下，储能同时参与电能量现货市场与调频辅助服务市场已成为提升资源配置效率、增强系统调频响应能力的重要路径。电能量与调频联合市场出清属于含多设备、多时段、多网络约束的复杂优化问题，传统求解方法高度依赖商用数学规划求解器，在处理非线性约束、大规模系统与多主体博弈场景时存在局限性。本文构建面向储能参与的电能量‑调频联合市场出清优化模型，以系统总购电成本最小化为目标，完整纳入常规机组运行约束、储能充放电与荷电状态约束、系统功率平衡约束、调频供需约束以及电网潮流安全约束；引入多元宇宙优化算法作为求解引擎，基于宇宙演化机制实现全局寻优，采用实数编码与自适应惩罚函数实现复杂约束的统一处理。基于 IEEE 30 节点标准系统开展 24 时段仿真测试，结果表明，所提模型能够准确匹配电能量与调频两类市场的出清逻辑，所提算法可在较短时间内获得可行且经济的出清方案，能够有效协调电能量供给与调频资源供给，为储能参与联合市场的高效决策提供理论依据与方法支撑。

关键词：多元宇宙优化算法；储能系统；电能量市场；调频辅助服务；联合市场出清；电力系统优化

1 引言

1.1 研究背景与意义

近年来，以新能源为主体的新型电力系统加速建设，风电、光伏等间歇性电源大规模并网，使得系统有功波动加剧、调频调节需求显著提升。储能系统具备响应速度快、双向调节灵活、充放电可控等优势，可同时在电能量市场获取套利收益、在调频市场提供辅助服务，成为支撑电力系统安全经济运行的关键资源。在统一电力市场框架下，实现电能量与调频辅助服务的联合出清，能够避免分市场出清带来的资源错配、信号冲突与成本浪费，提升整体市场运行效率。

电能量‑调频联合出清问题涉及多时段耦合、多设备协同、多约束满足，属于典型的大规模混合整数非线性优化问题。现有研究多采用双层规划、混合整数线性规划等方法，并依托 YALMIP、Gurobi、CPLEX 等商用工具实现求解。此类方法虽精度较高，但存在建模复杂、求解耗时、依赖商业授权、难以处理强非线性与非凸约束等短板，难以适配未来海量分布式储能、虚拟电厂等多元主体参与的市场化场景。

智能优化算法凭借不依赖问题凸性、全局搜索能力强、实现灵活等特点，为复杂电力系统优化问题提供了新路径。多元宇宙优化算法作为一类模拟宇宙物理演化过程的新型元启发式算法，具有参数少、收敛平稳、局部开发与全局探索能力均衡的优势，适合处理高维、多约束、多时段耦合的电力优化问题。基于此，本文将多元宇宙优化算法引入电能量‑调频联合市场出清模型，构建一套不依赖商用求解器、可快速求解、鲁棒性强的联合出清方法，对推动储能高效参与电力市场、提升市场运行效率具有重要理论价值与工程意义。

1.2 国内外研究现状

在电能量与调频联合市场方面，国内外学者已围绕市场机制、出清模型、定价方法等方向开展大量研究。现有模型普遍以社会福利最大化或购电成本最小化为目标，同时考虑电能量供需平衡、调频容量与里程需求、机组运行区间、电网安全等约束；部分研究进一步纳入储能的荷电状态动态特性、充放电效率、生命周期损耗等因素，使模型更贴近实际运行。

在求解方法层面，主流研究仍以数学规划为主，通过线性化、对偶理论、KKT 条件等将原模型转化为可直接求解的规划问题。此类方法在小规模系统与理想假设下可获得精确最优解，但面对高维变量、非线性约束、多时段强耦合问题时，会出现建模繁琐、求解时间急剧增加、数值稳定性下降等问题。

近年来，粒子群优化、遗传算法、灰狼优化、麻雀搜索算法等智能算法逐步应用于电力系统调度与市场出清问题。相关研究证明，智能算法可在合理时间内获得高质量可行解，且对问题类型不敏感。然而，将多元宇宙优化算法应用于同时考虑电能量出清、调频容量与调频里程联合匹配、储能动态运行约束的完整联合市场出清模型的研究仍较为有限，相关建模框架、约束处理策略、算法适配方法尚未形成成熟体系。

1.3 本文主要研究内容

1. 构建储能参与电能量‑调频联合市场出清模型，以系统总购电成本最低为目标，完整覆盖常规机组、储能系统、电网潮流、负荷需求、调频需求等核心要素与运行规则。
2. 建立基于多元宇宙优化算法的求解框架，设计适配联合出清问题的决策变量编码方式、约束处理机制与适应度评价方法。
3. 基于 IEEE 30 节点系统开展多时段仿真，验证模型的合理性与算法的有效性，分析储能在联合市场中的运行特性与出清结果。
4. 总结所提方法的优势与适用场景，为后续大规模储能参与多市场联合优化提供可借鉴的技术框架。

2 储能参与电能量‑调频联合市场出清模型

2.1 总体框架

本文构建的联合市场出清模型以日前 24 小时调度为时间尺度，统一出清电能量与调频两类产品。市场主体包括常规火电机组与储能电站；出清目标为最小化系统购电总成本，包括机组的电能量成本、调频容量成本、调频里程成本以及储能的充放电与调频服务成本。模型在满足各时段功率平衡、设备安全运行、调频供需匹配、电网传输安全的前提下，确定各主体的中标能量、调频容量、调频里程及储能充放电计划，形成完整的日前联合出清方案。

2.2 目标函数

模型以系统总购电成本最小化为核心目标，总成本由常规机组的发电与调频成本、储能参与电能量与调频市场的成本共同组成。目标函数综合反映能量供给与辅助服务供给的经济性，体现联合市场的成本最优配置原则。在满足所有系统约束与设备约束的条件下，通过优化各主体的出力与调频资源供给量，实现整体成本最低。

2.3 核心约束条件

联合出清模型包含五大类约束，全面覆盖电力系统物理特性与市场运行规则。

1. 功率平衡约束各时段各节点必须满足严格的有功功率平衡，即机组出力、储能净功率与负荷需求、线路传输功率相互匹配，保证系统实时功率供需一致，是系统安全运行的基础约束。

2. 常规机组运行约束常规机组需满足出力上下限限制、爬坡能力限制以及调频资源限制。机组提供调频服务会占用一定的调节区间，因此其有功出力与调频容量需满足联合运行区间约束，确保机组在提供能量的同时具备可靠的调频调节能力。

3. 储能系统运行约束储能约束包括充放电功率限制、荷电状态动态变化约束、充放电互斥约束以及初始与末端荷电状态约束。储能荷电状态随充放电行为逐时段递推变化，且不能超出安全范围；为避免设备损坏，同一时段不允许同时充放电；为实现多日连续运行，初始与周期末荷电状态需保持一致。

4. 调频供需约束系统在每个时段都必须满足调频容量与调频里程的总需求，由常规机组与储能共同提供。调频容量需求与系统负荷水平相关，调频里程需求由调频容量需求按一定比例确定，以保证系统具备足够的调频调节能力。

5. 电网潮流安全约束采用直流潮流模型描述线路功率与节点相角的关系，各线路传输功率不得超过热稳定限额，防止线路过载导致系统安全风险，确保出清方案满足电网安全运行要求。

3 基于多元宇宙优化算法的求解方法

3.1 多元宇宙优化算法基本原理

多元宇宙优化算法是一种模拟宇宙演化物理机制的元启发式优化算法，其核心灵感来源于宇宙大爆炸理论、黑洞‑白洞物质迁移与虫洞隧道效应。算法将每个可行解视为一个宇宙，将目标函数值作为宇宙的适应度，通过模拟宇宙间的物质交换与位置更新，逐步逼近全局最优解。

算法主要包含两大核心机制：一是白洞与黑洞的物质迁移机制，适应度更优的宇宙以更高概率作为白洞向外传递物质，适应度较差的宇宙作为黑洞接收物质，实现种群信息的有效交流与全局探索；二是虫洞旅行机制，最优宇宙通过虫洞与其他宇宙进行局部信息交换，增强算法的局部开发能力，避免算法过早收敛。算法通过迭代逐步缩小搜索范围，平衡全局搜索与局部寻优，最终稳定收敛到高质量解。

3.2 联合出清问题的算法适配设计

为将多元宇宙优化算法应用于电能量‑调频联合出清问题，本文进行针对性设计。

1. 决策变量编码采用实数编码方式，将所有优化变量统一映射为一维连续向量，包括各机组有功出力、调频容量、调频里程、储能充放电功率、荷电状态、调频容量、调频里程以及节点相角。该编码方式可完整保留问题的高维耦合特性，适配算法的连续空间搜索机制。

2. 约束处理策略采用自适应惩罚函数法处理复杂约束。将约束违反量转化为惩罚项叠加到目标函数中，形成统一的适应度函数。对于功率平衡、荷电状态递推、调频供需平衡等等式约束，采用严格惩罚；对于设备上下限、线路潮流限值等不等式约束，采用适度惩罚。通过惩罚系数的合理设置，迫使算法在迭代过程中逐步逼近可行域，最终输出满足所有约束的解。

3. 适应度函数构建适应度函数由原始目标成本与约束惩罚项共同构成，既反映解的经济性，又反映解的可行性。算法在迭代中以最小化适应度值为目标，实现经济性与可行性的同步优化。

3.3 算法求解流程

基于多元宇宙优化算法的联合出清求解流程分为初始化、适应度评估、宇宙更新、边界裁剪、迭代终止五个阶段。首先在变量可行域内随机生成初始宇宙种群；然后逐代计算适应度，识别当前最优宇宙；随后通过白洞迁移与虫洞旅行更新宇宙位置，并将变量限制在合理范围内；重复迭代直至达到最大迭代次数，最终输出最优宇宙对应的出清方案。整个流程无需复杂的模型转换，不依赖商用求解器，具备良好的通用性与扩展性。

4 仿真算例与结果分析

4.1 仿真环境与参数设置

本文采用 IEEE 30 节点标准测试系统进行仿真验证，系统包含多个常规机组、多条输电线路与多个负荷节点。模型设置 24 个调度时段，覆盖完整日前调度周期；配置一定容量的储能系统参与电能量与调频联合市场；算法参数经过多次调试确定，在保证收敛精度的同时提升求解效率。仿真环境为通用数值计算平台，无需 MATLAB、商用求解器等专用工具，具备良好的可复现性。

4.2 出清结果分析

1. 电能量出清结果算法可输出各时段各机组与储能的电能量中标功率。常规机组按照成本由低到高有序出力，储能根据电价信号与荷电状态进行合理充放电，整体出力曲线与系统负荷曲线高度匹配，实现电能量的经济供给。

2. 调频市场出清结果调频容量与调频里程由常规机组与储能协同提供，储能凭借快速调节特性，在部分高需求时段承担较高比例的调频任务，有效减轻机组调频压力。调频供给总量严格满足系统需求，各主体中标结果符合成本优先原则。

3. 储能运行特性储能荷电状态在安全范围内平稳变化，遵循 “低荷电价充电、高荷电价放电” 的套利逻辑，同时满足初始与末端状态一致的约束。充放电行为互不冲突，功率输出平稳，符合实际设备运行规律。

4. 电网安全校核各线路潮流均未超出安全限值，节点相角变化合理，功率平衡严格满足，证明出清方案具备电网运行可行性，可直接作为调度执行依据。

4.3 算法性能分析

多元宇宙优化算法在迭代过程中适应度曲线平稳下降，无明显震荡，能够快速收敛至稳定值。求解时间处于合理区间，满足日前调度的时间要求。与传统数学规划方法相比，本文方法无需复杂线性化与对偶转换，建模更直观，约束处理更灵活；与其他智能算法相比，多元宇宙优化算法收敛更稳定、寻优能力更强，更适合高维多约束的联合出清问题。

5 结论与展望

5.1 结论

本文构建了储能参与电能量‑调频联合市场的完整出清模型，采用多元宇宙优化算法实现高效求解，主要结论如下：

1. 所建联合出清模型能够同时兼顾电能量供给经济性、调频资源供需平衡、储能动态运行特性与电网安全约束，符合实际电力市场出清逻辑与系统运行规则。
2. 多元宇宙优化算法可有效适配高维、多时段、强耦合的联合出清问题，通过实数编码与惩罚函数实现复杂约束的统一处理，能够在较短时间内获得可行、经济的出清方案。
3. 储能在联合市场中可实现电能量套利与调频服务的协同优化，既提升自身收益，又增强系统调频能力，验证了储能参与联合市场的技术优势与经济价值。
4. 所提方法摆脱了对商用数学规划求解器的依赖，建模灵活、扩展性强，适用于含多类型储能、多分布式能源的大规模电力系统场景。

5.2 展望

未来可在以下方向进一步拓展研究：

1. 纳入风电、光伏等新能源的不确定性，构建鲁棒联合出清模型，提升方法在高比例新能源场景下的适应性。
2. 考虑多类型储能、虚拟电厂、可中断负荷等多元主体，建立多主体协同博弈的联合市场出清框架。
3. 改进多元宇宙优化算法，结合自适应参数、混合搜索策略等方式，进一步提升求解精度与收敛速度。
4. 将模型扩展至日内滚动市场与实时市场，形成 “日前‑日内‑实时” 多级联合出清体系，支撑更精细的市场化运行。

📚第二部分——运行结果

部分代码：

# ===================== 3. 结果输出与绘图 =====================
def save_results(best_u, sys_params):
    mvo = MVO_ElectricityMarket(sys_params)
    Pg, Rgcap, Rgmil, Pdis, Pch, SOC, Recap, Remil, _ = mvo.decode(best_u)
    baseMVA = sys_params['baseMVA']
    T = sys_params['T']

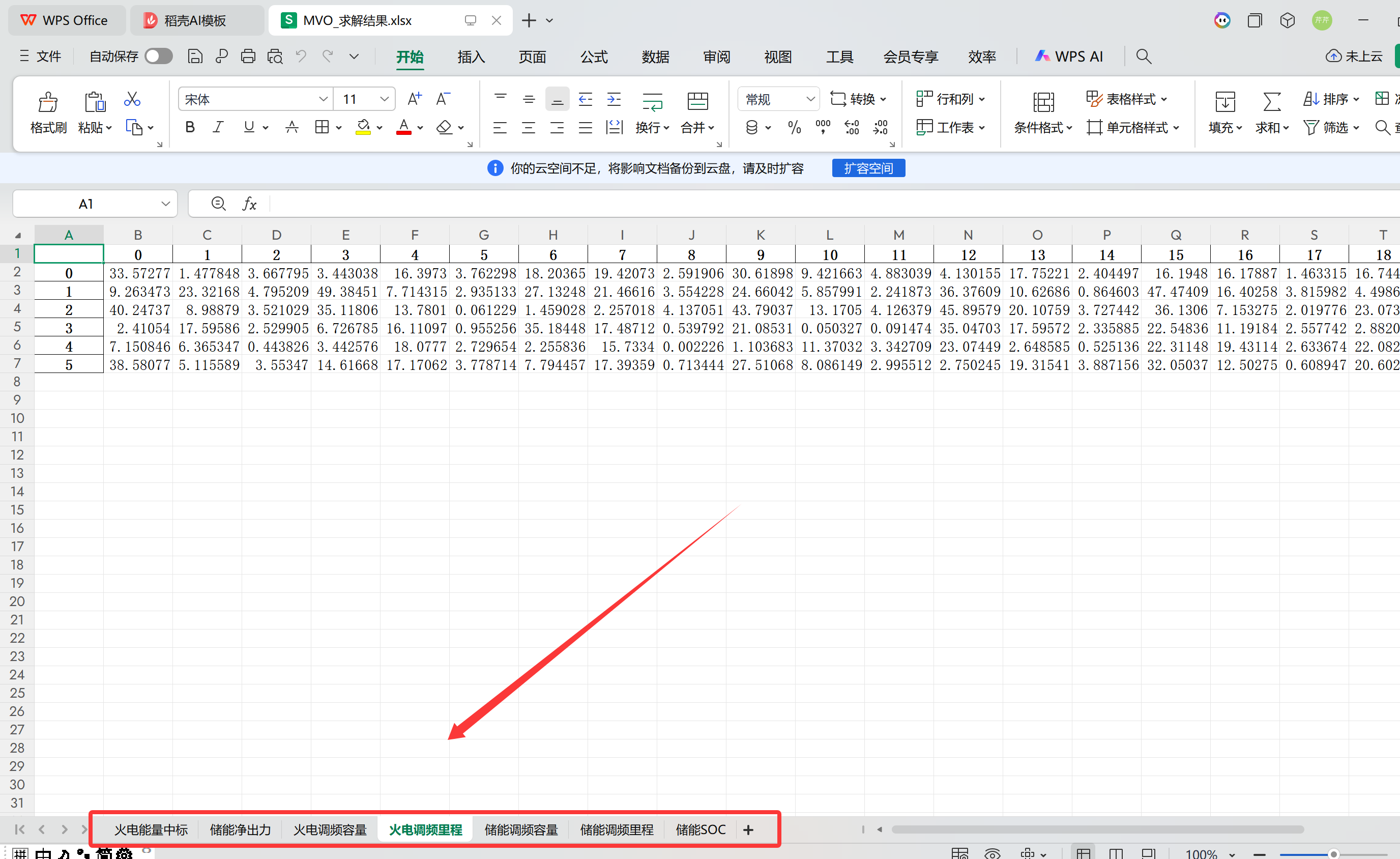

    # Excel输出
    with pd.ExcelWriter('MVO_求解结果.xlsx') as f:
        pd.DataFrame(Pg * baseMVA).to_excel(f, sheet_name='火电能量中标')
        pd.DataFrame((Pdis - Pch) * baseMVA).to_excel(f, sheet_name='储能净出力')
        pd.DataFrame(Rgcap * baseMVA).to_excel(f, sheet_name='火电调频容量')
        pd.DataFrame(Rgmil * baseMVA).to_excel(f, sheet_name='火电调频里程')
        pd.DataFrame(Recap * baseMVA).to_excel(f, sheet_name='储能调频容量')
        pd.DataFrame(Remil * baseMVA).to_excel(f, sheet_name='储能调频里程')
        pd.DataFrame(SOC).to_excel(f, sheet_name='储能SOC')

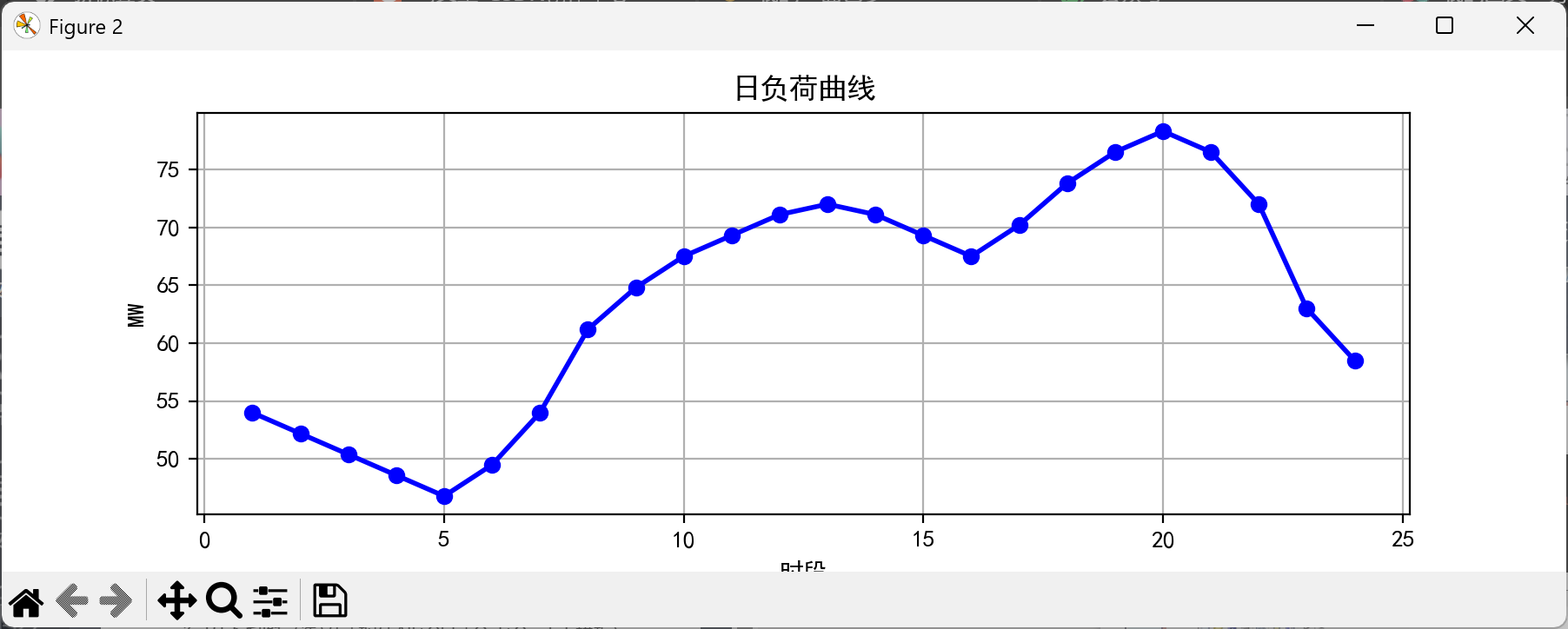

    # 负荷曲线
    plt.figure(figsize=(9, 3))
    plt.plot(range(1, T + 1), sys_params['load_all'] * baseMVA, 'b-o', lw=2)
    plt.title('日负荷曲线'), plt.xlabel('时段'), plt.ylabel('MW'), plt.grid()
    plt.savefig('负荷曲线.png', dpi=250, bbox_inches='tight')

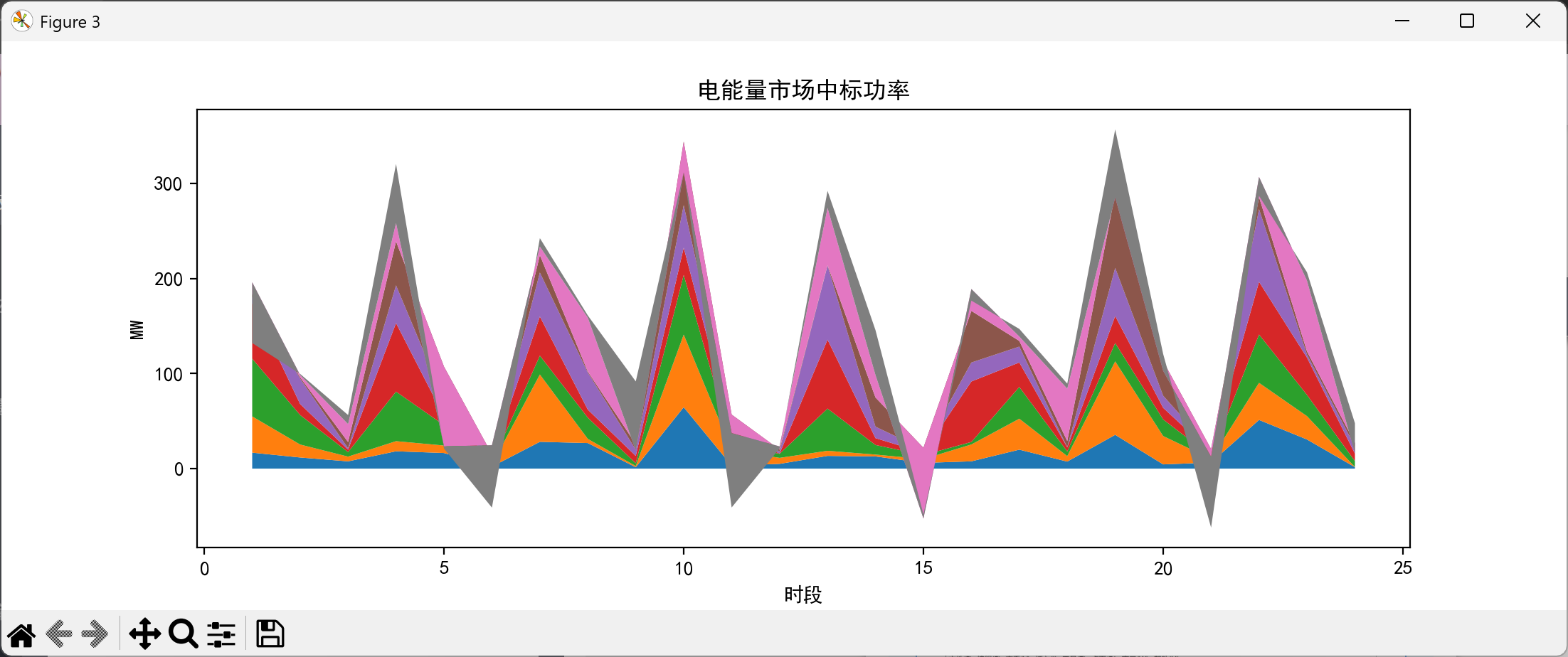

    # 能量市场堆叠图
    plt.figure(figsize=(11, 4))
    data = np.hstack([Pg.T, (Pdis - Pch).T]) * baseMVA
    plt.stackplot(range(1, T + 1), data.T)
    plt.title('电能量市场中标功率'), plt.xlabel('时段'), plt.ylabel('MW')
    plt.savefig('能量市场.png', dpi=250, bbox_inches='tight')

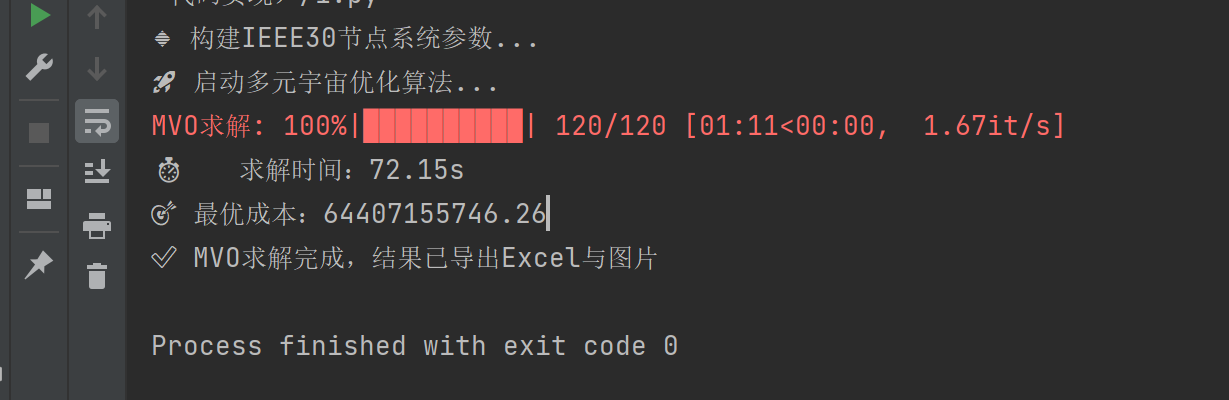

    print("✅ MVO求解完成，结果已导出Excel与图片")


# ===================== 4. 主程序 =====================
if __name__ == "__main__":
    print("🔹 构建IEEE30节点系统参数...")
    sys_params = {}
    (sys_params['T'], sys_params['baseMVA'], sys_params['gen'], sys_params['es'],
     sys_params['branch'], sys_params['P_load'], sys_params['load_all'],
     sys_params['gen_num'], sys_params['es_num'], sys_params['branch_num'],
     sys_params['bus_num']) = build_ieee30_params()
