第一章：系统概述与设计理念

1.1 系统定位与核心价值主张

本拓扑优化软件系统旨在构建一个集成化、智能化、工程化的先进工程优化平台，其核心使命是将基于物理规律和数学优化的科学设计方法赋能于制造业创新。系统超越传统依赖工程师经验的试错式设计范式，致力于在满足多重复杂工程约束的前提下，智能寻优材料的最优空间分布，终极目标是达成轻量化、高性能、低成本、短周期的四位一体协同优化。

核心价值维度：

1. 技术创新价值：引入前沿优化算法与多物理场仿真技术，提升产品先天性能。

2. 经济效益价值：通过材料节省、研发周期压缩、性能提升，直接降低全生命周期成本。

3. 工程实用价值：深度集成制造工艺约束，确保优化结果“可设计、可制造、可验证”。

4. 知识沉淀价值：将专家经验转化为可复用的设计规则与优化流程，构建企业核心知识资产。

1.2 系统总体设计目标

本系统设计遵循“顶天立地”原则：“顶天”即追求算法的先进性与理论的严谨性；“立地”即确保方案的工程可行性与商业价值。具体目标体系如下：

目标类别	具体指标	度量标准
性能目标​	结构刚度最大化	在相同体积下，静刚度提升20%-50%
	固有频率优化	目标阶次频率提升15%-40%，或避开特定频带
	动态响应最小化	关键点振动响应降低30%-60%
	热管理性能优化	散热效率提升25%以上，或最高温度降低15%-30%
轻量化目标​	质量最小化	在满足性能约束下，实现15%-70%的减重
工程目标​	可制造性	100%满足预设的制造约束（如最小尺寸、拔模角）
	设计周期	从概念到可制造模型，周期缩短50%-70%
	集成度	与主流CAD/CAE/PLM系统实现无缝数据流
商业目标​	投资回报周期	软件投资回报期小于18个月
	单件成本降低	综合材料、加工、装配成本降低10%-30%

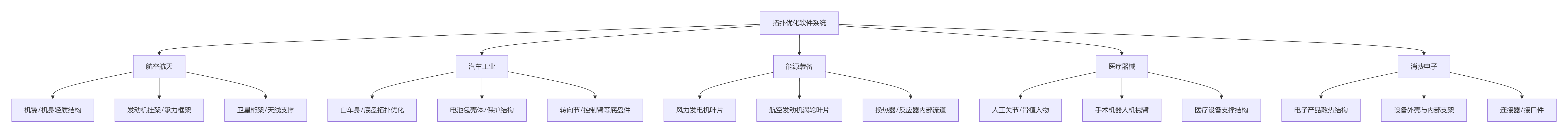

1.3 系统应用全景图

系统面向高端装备制造业的核心研发场景，构建从基础部件到复杂系统的优化能力。

第二章：软件系统总体架构设计

2.1 分层架构与模块化设计

系统采用“平台+应用+生态”​ 的开放式、可扩展架构。核心是稳定高效的计算平台，之上是面向不同工程场景的应用模块，外围通过标准接口构建插件与合作伙伴生态。

┌─────────────────────────────────────────────────────────┐
│                    **应用交互层 (Application Layer)**                   │
│  ├─ 图形用户界面 (GUI) - 参数化建模、交互式前后处理、流程向导       │
│  ├─ 命令行接口 (CLI) - 批处理、自动化脚本执行                       │
│  └─ API接口 (RESTful/gRPC) - 第三方系统集成、云服务调用           │
├─────────────────────────────────────────────────────────┤
│                  **业务逻辑层 (Business Logic Layer)**                │
│  ├─ 项目管理器 - 管理优化项目、版本、权限                             │
│  ├─ 优化流程引擎 - 驱动“建模-分析-优化-验证”工作流                     │
│  ├─ 制造知识库 - 封装加工、铸造、增材等工艺规则与约束                 │
│  └─ 成本评估器 - 基于模型特征实时估算材料与加工成本                   │
├─────────────────────────────────────────────────────────┤
│                **求解与分析层 (Solver & Analysis Layer)**             │
│  ├─ **优化求解器集群** (核心)                                          │
│  │   ├─ SIMP求解器      ├─ BESO求解器      ├─ 水平集求解器           │
│  │   └─ 启发式算法库 (GA, PSO)                                         │
│  ├─ **多物理场分析引擎**                                              │
│  │   ├─ 结构静/动力学求解器  ├─ 热传导/对流求解器  ├─ 流场求解器     │
│  │   └─ 耦合求解控制器 (顺序耦合/全耦合)                              │
│  └─ **高性能计算 (HPC) 管理器** - 任务调度、资源分配、并行计算         │
├─────────────────────────────────────────────────────────┤
│                **数据与几何层 (Data & Geometry Layer)**               │
│  ├─ 统一数据模型 (UDM) - 整合几何、网格、属性、结果数据                 │
│  ├─ 几何内核 (ACIS/Parasolid) - 基础几何操作与边界表示 (B-Rep)         │
│  ├─ CAE数据接口 - 读写主流CAE网格、结果文件格式                         │
│  └─ CAD直接接口 - 与CATIA, NX, Creo, SolidWorks等实时关联             │
├─────────────────────────────────────────────────────────┤
│                **基础设施层 (Infrastructure Layer)**                   │
│  ├─ 云原生平台支持 (Kubernetes, Docker)                               │
│  ├─ 并行计算框架 (MPI, OpenMP, CUDA)                                  │
│  └─ 基础数学库 (线性代数、稀疏矩阵求解、优化算法基础)                   │
└─────────────────────────────────────────────────────────┘

2.2 核心功能模块详述

2.2.1 智能前处理模块

• 功能：将用户的设计意图和工程约束快速、准确地转化为优化问题数学模型。

• 设计说明：

  1. 智能设计空间定义：支持草图勾勒、包围盒定义、CAD面选择等多种方式，自动区分设计域与非设计域（如安装面、连接孔）。

  2. 载荷与边界条件模板库：内置常见工况模板（如悬臂梁弯曲、压力容器内压），支持从CAE结果文件（如.op2, .fil）中自动映射载荷。

  3. 自适应网格划分：基于几何特征和预期应力梯度进行网格自适应加密，在保证精度的同时控制规模。提供网格质量检查与自动修复。

• 关键公式/逻辑：

  • 网格尺寸控制：h_e = C * |∇σ_ref|^(-1/2)，其中h_e为单元尺寸，C为常数，∇σ_ref为参考应力梯度。

2.2.2 优化求解器模块（系统核心）

• 功能：执行拓扑优化迭代计算，驱动设计变量向最优解演进。

• 设计说明：采用插件化算法框架，用户可选择或组合不同算法。核心是基于改进的SIMP（变密度法）​ 的求解器，因其在稳定性、效率和工程适用性间取得最佳平衡。

• 算法流程：

  1. 初始化：定义设计域、材料、载荷、约束，初始化单元密度场 ρ。

  2. 有限元分析 (FEA)：求解平衡方程 K(ρ)U = F，得到位移场 U和应力场 σ。

  3. 目标与约束函数计算：如计算柔度 C = U^T F，体积 V = ∑ ρ_e v_e。

  4. 灵敏度分析：计算目标/约束对设计变量的导数。对于最小化柔度，灵敏度为 ∂C/∂ρ_e = -p ρ_e^(p-1) U_e^T K_0 U_e。

  5. 灵敏度过滤：应用卷积滤波消除棋盘格现象，∂Ĉ/∂ρ_e = (1/(∑ω)) ∑ ω(r) ∂C/∂ρ_j，其中 ω(r) = max(0, r_filter - r)。

  6. 设计变量更新：采用优化准则法（OC）​ 或移动渐近线法（MMA）​ 更新密度。OC法更新准则为：

     ρ_new = max(0, ρ - m) if ρ B^η ≤ max(0, ρ - m)

     ρ_new = min(1, ρ + m) if ρ B^η ≥ min(1, ρ + m)

     ρ_new = ρ B^η otherwise

     其中 B = (-∂C/∂ρ) / (λ ∂V/∂ρ)，λ为拉格朗日乘子，通过二分法求解以满足体积约束。

  7. 收敛判断：检查设计变量变化 max|ρ_new - ρ_old| < tolerance或目标函数变化率。如未收敛，返回步骤2。

• 重难点：

  • 难点1：数值不稳定性（棋盘格、网格依赖）。解决方案：采用灵敏度过滤并结合密度过滤，引入周长约束或斜率约束。

  • 难点2：局部极小值。解决方案：采用移动渐近线法(MMA)等具有更好全局探索能力的优化算法；提供多种初始设计猜测。

  • 难点3：大规模计算效率。解决方案：采用并行有限元分析、基于GPU的灵敏度计算、多重网格法等加速技术。

2.2.3 多物理场耦合分析模块

• 功能：处理涉及结构、热、流体、电磁等多物理场相互作用的优化问题。

• 设计说明：采用协同仿真框架，在统一平台上集成或调用各物理场求解器，通过场耦合管理器处理场间数据传递与耦合迭代。

• 典型耦合流程（热-结构）：

  1. 热分析求解温度场 T：∇·(k(ρ)∇T) + Q = 0。

  2. 将温度场作为载荷传递给结构分析，计算热应力：σ_th = D(ε - α(T-T_ref))，其中 α为热膨胀系数。

  3. 结构分析求解位移与应力：∇·σ + f = 0，其中 σ = σ_mech + σ_th。

  4. 计算耦合灵敏度，更新设计变量。

2.2.4 可制造性后处理与几何重构模块

• 功能：将优化的密度场转化为光滑、可制造的CAD几何模型。

• 设计说明：这是连接优化与制造的桥梁，包含：

  1. 等值面提取：基于Marching Cubes等算法，从密度场中提取指定阈值（如ρ=0.5）的等值面，生成三角网格。

  2. 几何光顺：应用拉普拉斯光顺、各向同性重网格等技术，消除表面锯齿，提高几何质量。

  3. CAD特征重构：将三角网格转换为B-Rep实体模型，重建圆角、倒角、拔模面等制造特征。

  4. 制造约束二次验证：自动检查最小壁厚、最大倾角、自交、孤立特征等。

第三章：核心优化算法与数学原理深度解析

3.1 主流拓扑优化方法对比与选型

方法	基本原理	设计变量	优点	缺点	本系统侧重
SIMP (变密度法)​	连续密度变量，惩罚中间密度	单元相对密度 (0-1)	概念简单，实现成熟，易加约束	存在“灰色区域”，需过滤	主力算法，工程适用性广
BESO (渐进结构优化)​	渐进增删材料单元	单元存在状态 (0或1)	结果清晰（0/1），物理意义明确	可能陷入局部最优，历史依赖强	作为补充，用于寻求清晰概念
水平集法 (Level Set)​	隐式函数零等值面描述边界	水平集函数值	边界光滑，拓扑变化自然	计算复杂，对初值敏感，不易加复杂约束	用于高精度、边界光滑要求的场合
MMC (移动可变形组件)​	用一组可移动、可变形的基本结构描述拓扑	组件位置、尺寸、方向	描述高效，几何清晰，易加制造约束	参数化能力依赖组件库	与参数化设计结合，用于特定构件

本系统设计思路：以SIMP方法为基础框架，因其具有最广泛的文献基础、工程验证和扩展灵活性。通过结合BESO的离散化思想（通过Heaviside投影过滤）来获得清晰的0/1设计，通过借鉴水平集法的边界描述思想来改进光顺后处理，形成一种混合式、工程化的稳健算法。

3.2 扩展SIMP方法：处理复杂约束

标准SIMP处理体积约束下的柔度最小化。为满足工程实际，必须扩展以处理多种约束：

1. 应力约束：采用全局-局部结合的策略。全局约束如聚合应力（P-norm）：σ_pn = (∫_Ω σ_vM^p dΩ)^(1/p) ≤ σ_allow，其中p为较大数（如8-12）。局部应力约束通过激活函数选择性处理高应力区。

2. 位移约束：直接作为约束函数加入优化模型，其灵敏度可通过伴随法高效求得。

3. 频率约束：为避免模态交换，采用频率跟踪技术或约束加权特征值倒数：f = ∑ (w_i / λ_i)，其中λ_i为特征值，w_i为权重。

4. 屈曲约束：基于线性屈曲分析，约束最小屈曲载荷因子。灵敏度计算涉及特征值导数，计算量较大。

5. 制造约束：

   • 最小尺寸控制：通过灵敏度过滤的半径r_min直接关联最小杆径或孔径。

   • 拔模方向：在密度更新规则中引入方向相关过滤，抑制与拔模方向夹角过小的结构。

   • 对称约束：在设计变量层面强制对称单元密度相等。

3.3 灵敏度分析与优化求解器

1. 伴随法灵敏度分析：对于目标函数 J = J(U(ρ), ρ)，引入伴随向量 λ，求解伴随方程 (∂R/∂U)^T λ = -(∂J/∂U)^T，则灵敏度 dJ/dρ = ∂J/∂ρ + λ^T (∂R/∂ρ)。此法计算一次灵敏度仅需额外求解一次线性方程组，效率极高。

2. 优化求解器选择：

   • 优化准则法 (OC)：适用于仅有体积约束的单约束问题，更新规则简单直观，收敛快。

   • 移动渐近线法 (MMA)：由K. Svanberg提出，能处理多约束、非线性约束问题，鲁棒性强，是本系统处理复杂问题的默认求解器。

   • 方法比较：对于大规模问题（设计变量>10^6），OC法效率优势明显；对于多约束问题，MMA的稳健性无可替代。系统将根据问题规模与约束数量智能选择或混合使用。

第四章：面向工程实际的多物理场设计

4.1 材料模型库与强度设计

• 功能：提供符合工程标准的材料数据，并基于此进行强度评估与约束。

• 材料库：包含金属（各向同性）、复合材料（各向异性）、弹性体、混凝土等。支持用户自定义材料模型（如Johnson-Cook塑性）。

• 强度理论与约束：

  • 静强度：主要采用von Mises屈服准则​ σ_vM = √(3J_2) ≤ σ_y / SF，其中σ_y为屈服强度，SF为安全系数。对于脆性材料，采用最大主应力准则。

  • 疲劳强度：集成应力-寿命(S-N)方法和应变-寿命(ε-N)方法。在优化中可引入基于Miner线性累积损伤理论的疲劳约束。

  • 稳定性：进行线性屈曲分析，约束最低阶屈曲载荷因子 λ_cr ≥ [λ]。

4.2 热设计与热-力耦合

• 场景：电子设备散热片、发动机受热部件、刹车盘等。

• 耦合分析：

  1. 热分析：求解稳态或瞬态热传导方程，考虑传导、对流、辐射。

  2. 热应力计算：σ_thermal = D * α * ΔT，其中D为弹性矩阵，α为热膨胀系数向量，ΔT为温升。

  3. 优化目标/约束：

     • 目标：最小化最高温度、最大热应力、或平均温度。

     • 约束：温度上限、热变形上限、热应力上限。

• 材料插值：需对弹性模量E(ρ)和热导率k(ρ)采用独立的惩罚因子，以避免对单一物理场产生偏好。k(ρ) = k_min + ρ^q (k_0 - k_min)，通常 q < p(弹性模量惩罚因子)。

4.3 动力学与振动设计

• 场景：避免共振的机床底座、提高固有频率的航天器支架、隔振平台。

• 模态分析：求解广义特征值问题 (K - ω_i^2 M) φ_i = 0，其中ω_i为圆频率，φ_i为振型。

• 动力学优化类型：

  1. 基频最大化：max ρ ω_1。需注意模态交换问题，采用频率跟踪或均值目标。

  2. 指定频带约束：ω_i ≥ ω_L或 ω_i ≤ ω_U，使固有频率避开外部激励频带。

  3. 动态响应最小化：在简谐或随机激励下，最小化关键点的位移、加速度或应力响应。这需要频响分析，计算量较大。

• 重难点：动力学问题的灵敏度计算涉及特征值/特征向量的导数，且目标函数可能非单调、不连续。解决方案：采用模态跟踪技术，并可能结合基于代理模型（如Kriging）的优化策略以降低计算成本。

4.4 试验验证体系

• “仿真-试验”闭环：建立优化结果的虚拟验证与物理试验对标流程。

• 试验规划：

  1. 静力试验：在万能试验机上进行，测量载荷-位移曲线、应变分布，与FEA结果对比，验证刚度与强度。

  2. 模态试验：采用锤击法或激振器，通过加速度计测量频响函数，识别结构的固有频率、阻尼比和振型，与模态分析结果对比。

  3. 热性能试验：在温控箱或通过加热装置施加热载荷，用热电偶或热像仪测量温度场分布。

• 模型修正：基于试验数据，反演修正有限元模型中的边界条件、连接刚度等不确定参数，提高模型的预测精度，为后续优化迭代提供更准确的基线。

第五章：结构成本经济性分析与加工考量

5.1 全生命周期成本模型

优化目标不仅是性能，更是总成本C_total的最小化。

C_total = C_material + C_manufacturing + C_assembly + C_maintenance + C_eol

其中：

• C_material = ρ_material * V_part * Price_material

• C_manufacturing = f_complexity(Geometry) * (Machine_Rate * T_machining + Tooling_Cost)

• C_assembly：与零件数量、连接方式相关。

• C_maintenance：与可靠性和可维修性相关。

• C_eol：报废处理成本。

软件集成：在优化循环中实时估算C_material和C_manufacturing的近似值，将其作为约束或次要目标。

5.2 面向制造的优化与成本评估

制造工艺	拓扑优化设计特点	成本驱动因素	优化策略与成本考量
数控加工(CNC)​	避免深腔、长悬臂、内直角	加工时间、刀具损耗、材料浪费	施加拔模角、最小圆角约束。成本≈(材料费)+(机床时薪×工时)。优化可减少材料（棒料/坯料）体积。
铸造​	均匀壁厚，平滑过渡，大圆角	模具成本（核心）、废品率	施加最小壁厚、拔模角约束，考虑分型面。优化可减少铸件重量，节省金属液并降低废品率。
注塑​	壁厚均匀，加强筋合理布置	模具成本、循环周期	类似铸造约束。优化可通过合理布局加强筋，在保证刚度下减薄壁厚，缩短冷却时间，提高效率。
增材制造(3D打印)​	释放设计自由度，可制造极端复杂结构	打印时间、支撑材料、后处理	施加最小特征尺寸、自支撑角（减少支撑）、考虑各向异性。成本≈(材料费)+(机器折旧×打印时间)。优化可最大化性能而不受传统工艺限制。

加工成本估算模块：基于重构后的CAD模型，自动识别特征（孔、槽、曲面等），根据特征工艺数据库，估算各工序的加工时间与成本。

5.3 开发与投资回报分析

• 软件直接成本：包含永久许可或年费。假设高端商用拓扑优化模块年费约10-25万美元。

• 硬件成本：高性能工作站（约1万美元）或计算集群投资。

• 人力成本：工程师培训与学习曲线。

• 收益分析：

  • 减重收益：在航空航天和汽车领域，减重1kg带来的燃油节省或有效载荷提升价值巨大（航空可达数千美元）。

  • 研发周期缩短：减少物理样机迭代次数，将设计周期从数月压缩至数周。

  • 性能提升：更高的可靠性、更长的寿命、更好的用户体验带来的溢价。

• 典型投资回报案例：某车企对副车架进行拓扑优化，减重15%。以年产20万辆计，年节省钢材成本约30万元，同时因重量减轻，整车油耗降低，全生命周期排放减少。软件投资可在1-2年内收回成本。

第六章：系统实施、评估与未来展望

6.1 分阶段实施路线图

阶段	周期	核心目标	交付物
Phase 1: 基础平台搭建​	12-18个月	1. 实现核心SIMP求解器 2. 完成静力学优化与基本后处理 3. 开发基础GUI	可用的单物理场（静力）拓扑优化原型系统
Phase 2: 工程化深化​	12个月	1. 集成多物理场耦合（热-力） 2. 实现完整制造约束 3. 强化CAD/CAE接口 4. 引入云HPC支持	满足大部分机械零件优化需求的商用版V1.0
Phase 3: 智能化与扩展​	持续	1. 集成AI代理模型加速优化 2. 扩展至声学、电磁优化 3. 开发行业专用模块（如点阵结构） 4. 构建优化案例库与知识图谱	行业领先的智能化、一体化设计优化平台

6.2 系统总体评估

• 先进性：集成了最主流的优化算法与多物理场耦合能力，采用云原生、AI辅助等前沿技术架构。

• 工程实用性：从算法、约束、后处理到成本分析，全面围绕工程实际需求构建，确保优化结果“出得来、造得出、用得好”。

• 可扩展性：模块化、插件化的架构允许灵活添加新求解器、新约束、新接口。

• 易用性：通过流程向导、模板库、智能默认设置，降低高级功能的使用门槛，兼顾新手与专家。

• 经济性：不仅通过优化设计为用户创造价值，软件自身的采购、部署、维护成本也在可控范围内，投资回报清晰。

6.3 挑战、风险与应对策略

挑战类别	具体风险	缓解策略
技术风险​	大规模多物理场耦合计算收敛困难	采用稳健的耦合算法（强耦合/弱耦合可选），提供详细的收敛监控与调试工具。
	复杂制造约束导致优化无解或效率低下	分层处理约束，优先处理硬约束，对软约束采用罚函数法；提供制造性快速评估，早期预警。
商业风险​	市场被现有成熟软件（如Altair OptiStruct）垄断	聚焦细分市场（如增材制造设计、复合材料优化），提供更深度的行业解决方案和更优的性价比。
	用户接受度与习惯改变困难	提供丰富的培训、示例、行业成功案例；推出轻量化的免费版本培养用户。
实施风险​	与企业现有CAD/CAE/PLM流程集成复杂	提供多种集成方案（轻量级数据接口、深度嵌入式插件、中间文件交换），并配备专业实施团队。

6.4 未来改进与展望

1. 人工智能深度集成：

   • AI加速代理模型：用深度学习模型（如CNN、GNN）替代部分昂贵的有限元分析，实现秒级概念设计探索。

   • 生成式设计：结合VAE/GAN，从海量优化结果中学习“好设计”的模式，生成超出人类经验的全新构型。

   • 优化流程智能推荐：基于历史数据，推荐针对当前问题最有效的算法、参数和约束设置。

2. 多尺度与点阵结构优化：

   • 在宏观尺度优化结构形状的同时，在微观尺度设计材料的微结构（点阵），实现性能的跨尺度协同优化，尤其适用于增材制造。

3. 不确定性量化与稳健优化：

   • 考虑材料属性、载荷、制造公差等的不确定性，优化目标从“最优性能”转向“最稳健性能”，提高产品的可靠性与合格率。

4. 生态系统建设：

   • 建立开放的插件市场和云应用商店，吸引第三方开发者提供专业工具（如专用后处理、行业标准检查），形成繁荣的优化软件生态。

结论：

本方案所设计的拓扑优化软件系统，是一个以先进算法为引擎、以工程需求为导向、以创造商业价值为目标的综合性解决方案。它不仅是将材料“放到最需要的地方”的工具，更是推动产品创新、实现精益设计的下一代智能研发平台的核心。通过分阶段稳步实施，该系统有望在高端装备制造领域打破国外软件垄断，成为驱动中国制造业向高端化、智能化升级的重要技术力量。
