主题100：电磁仿真发展趋势 - AI驱动仿真与量子计算展望
第1章 引言：电磁仿真的新纪元
1.1 电磁仿真的历史演进
电磁仿真技术自麦克斯韦方程组建立以来，经历了从解析方法到数值方法、从串行计算到并行计算、从确定性建模到随机性建模的深刻变革。传统的有限差分时域法(FDTD)、有限元法(FEM)、矩量法(MoM)等数值方法在过去几十年中取得了巨大成功，为天线设计、微波电路、电磁兼容等领域提供了强有力的工具。
然而，随着电磁系统复杂度的不断提升和应用场景的日益多样化，传统方法面临着计算成本高、设计周期长、优化效率低等挑战。人工智能技术的快速发展为解决这些问题提供了全新的思路和方法。
1.2 AI与电磁仿真的融合
人工智能与电磁仿真的融合正在开创一个全新的研究领域。这种融合体现在多个层面：
数据驱动的建模方法：利用神经网络学习电磁场的映射关系，实现快速预测。传统数值仿真需要求解大规模的线性方程组或进行长时间的时域迭代，而训练好的神经网络可以在毫秒级时间内给出预测结果。

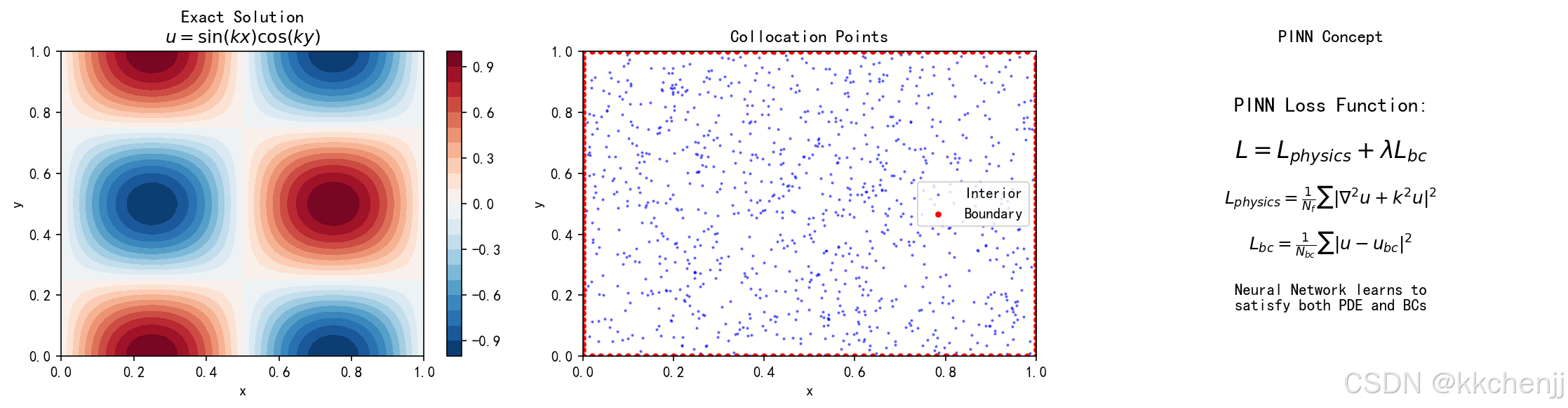

物理约束的深度学习：物理信息神经网络(PINN)将物理定律直接嵌入神经网络的结构中，使得模型不仅拟合观测数据，还满足基本的物理方程。这种方法在数据稀缺的情况下表现出强大的泛化能力。
智能优化与自动化设计：强化学习和进化算法可以自动探索庞大的设计空间，发现人类工程师难以想到的创新方案。
1.3 量子计算的潜力

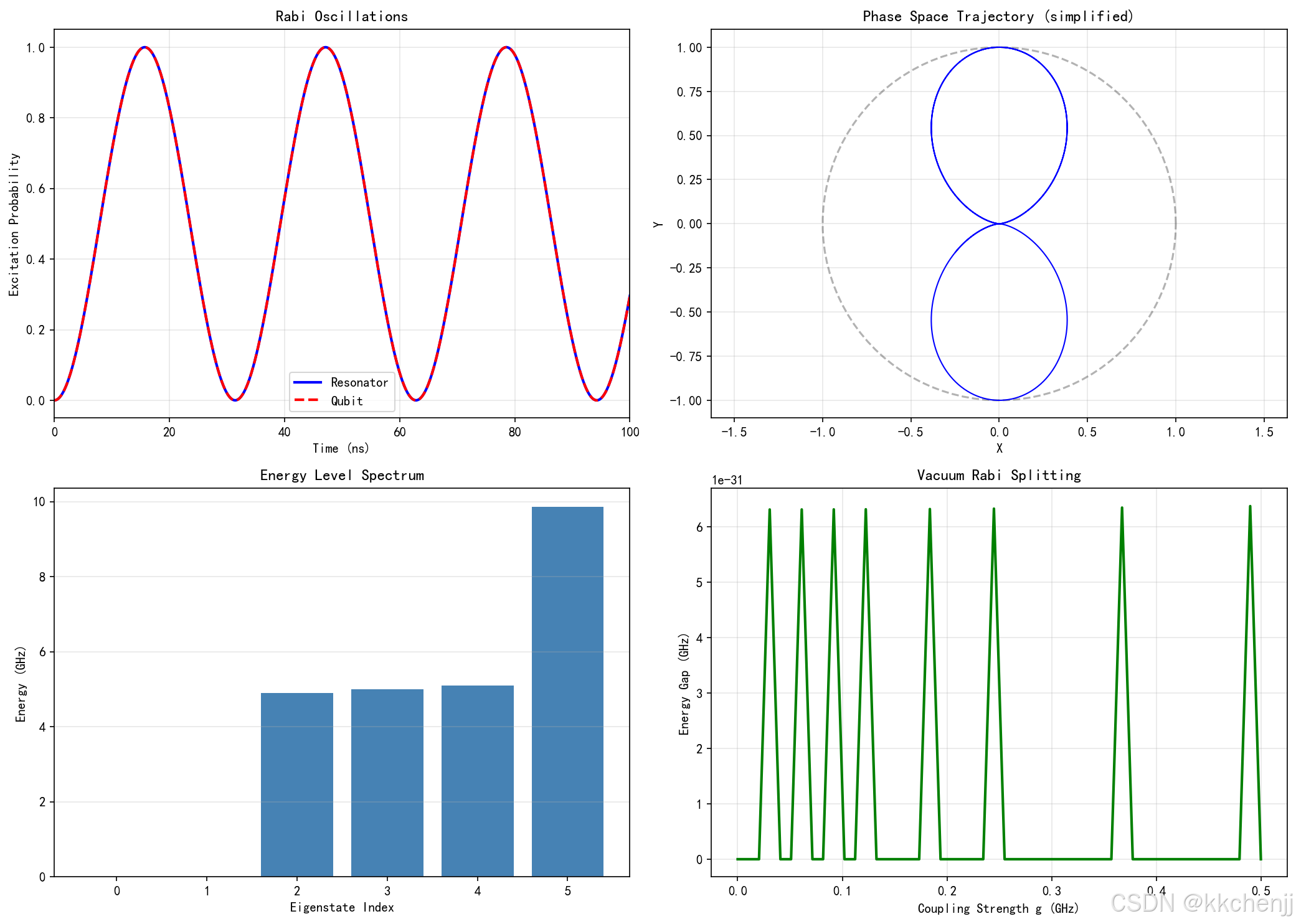

量子计算为电磁仿真带来了革命性的可能性。量子系统天然适合模拟量子电磁现象，如量子比特与电磁场的相互作用。随着量子硬件的成熟，量子算法有望在特定问题上实现指数级加速。
1.4 本章小结
本章概述了电磁仿真领域正在经历的深刻变革。AI技术与量子计算的引入不是对传统方法的替代，而是有力的补充和扩展。在接下来的章节中，我们将深入探讨这些新技术的原理、实现和应用。
第2章 传统电磁仿真方法的局限
2.1 计算复杂度的挑战
传统电磁数值方法的核心挑战在于计算复杂度。以FDTD方法为例，对于三维问题，计算量与网格单元数成正比，而网格单元数又与电尺寸的立方成正比。
计算资源需求：
- 电大尺度问题（如飞机雷达散射截面）需要数十亿个网格单元
- 精细结构（如集成电路互连）需要亚微米级网格划分
- 宽频带分析需要在多个频点重复计算
内存需求：
- 三维FDTD需要存储6个场分量
- 有限元方法需要存储大型稀疏矩阵
- 迭代求解器需要额外的向量存储空间

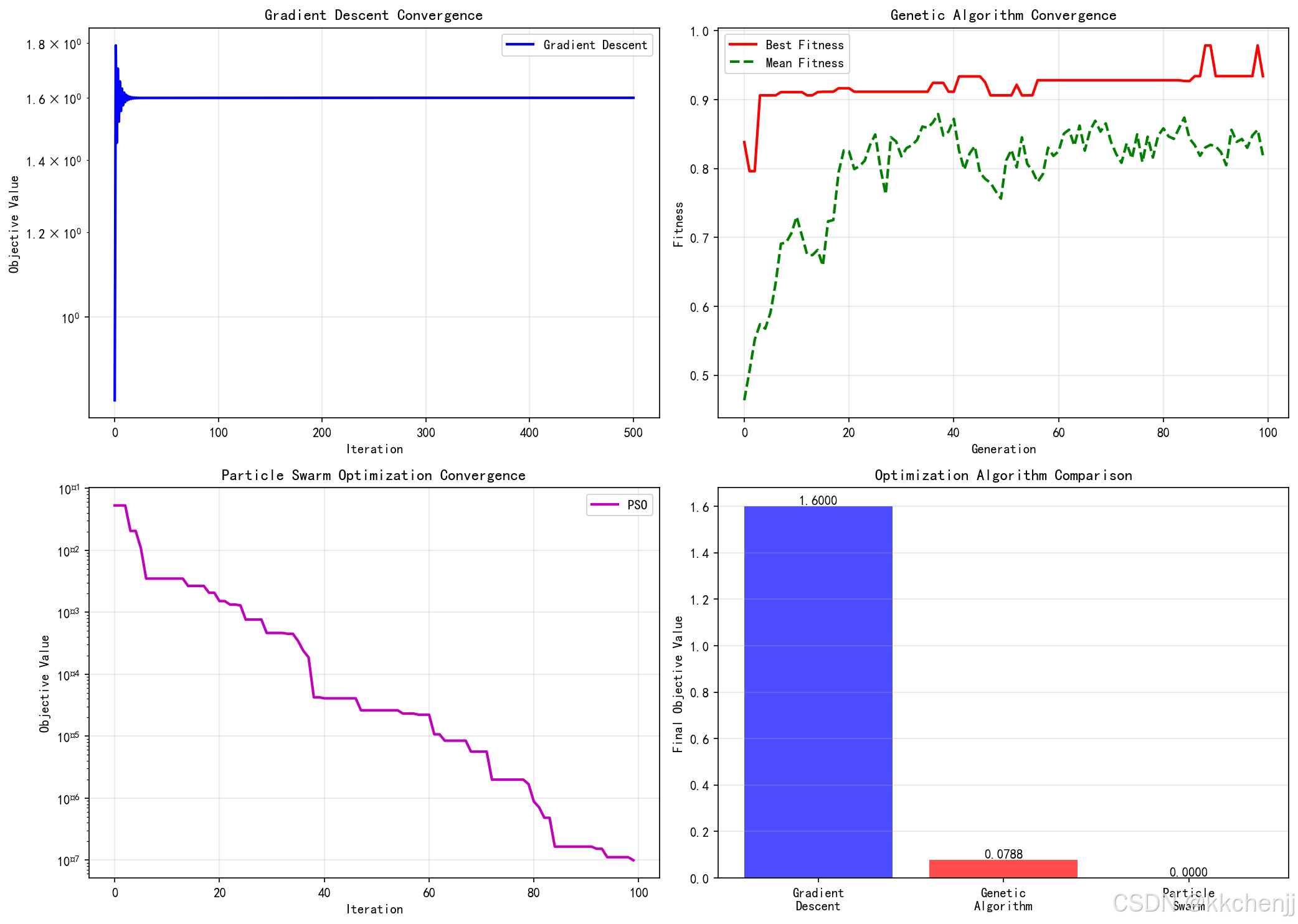

2.2 设计优化的瓶颈
电磁设计优化通常需要在高维参数空间中寻找最优解。传统方法的瓶颈包括：
参数扫描的低效性：
# 传统参数扫描示例
for length in np.linspace(0.1, 0.3, 100):
for width in np.linspace(0.05, 0.15, 100):
for height in np.linspace(0.01, 0.05, 50):
result = run_fullwave_simulation(length, width, height)
# 100 × 100 × 50 = 500,000次完整仿真！
梯度信息的缺失：
- 商业仿真软件通常不提供设计参数的灵敏度信息
- 有限差分法估计梯度需要大量额外计算
- 高维问题的梯度估计成本极高
2.3 多物理场耦合的困难
现代电磁系统往往涉及多物理场耦合：
热-电磁耦合：高功率器件的自热效应改变材料电磁参数
力-电磁耦合：MEMS器件的机电耦合分析
流体-电磁耦合：等离子体与电磁波的相互作用
传统方法需要迭代求解多个物理场，收敛性和计算效率都是挑战。
2.4 不确定性量化的局限
实际工程中存在各种不确定性：
- 材料参数的制造公差
- 几何尺寸的加工误差
- 环境条件的变化
蒙特卡洛方法需要大量样本，对于计算昂贵的电磁仿真来说成本过高。
2.5 本章案例：计算成本分析
让我们通过一个具体案例来分析传统方法的计算成本：
import numpy as np
import matplotlib.pyplot as plt
# 分析FDTD计算复杂度
def analyze_fdtd_complexity():
"""
分析FDTD方法的计算复杂度
"""
# 电尺寸范围
electrical_sizes = np.array([1, 2, 5, 10, 20, 50])
# 假设每波长10个网格点
cells_per_wavelength = 10
# 计算网格单元数（三维）
n_cells = (electrical_sizes * cells_per_wavelength) ** 3
# 假设每个网格单元每时间步需要100次浮点运算
flops_per_cell_per_step = 100
# 时间步数（满足CFL条件）
n_time_steps = electrical_sizes * cells_per_wavelength * 3 # 3D CFL
# 总浮点运算次数
total_flops = n_cells * n_time_steps * flops_per_cell_per_step
# 假设GPU峰值性能为10 TFLOPS
gpu_peak_performance = 10e12 # FLOPS
# 计算时间（假设效率为20%）
compute_time = total_flops / (gpu_peak_performance * 0.2)
print("FDTD计算复杂度分析")
print("=" * 50)
for i, size in enumerate(electrical_sizes):
print(f"电尺寸 {size}λ:")
print(f" 网格单元数: {n_cells[i]:.2e}")
print(f" 时间步数: {n_time_steps[i]:.2e}")
print(f" 总FLOPs: {total_flops[i]:.2e}")
print(f" 预估计算时间: {compute_time[i]:.2f} 秒")
print()
# 可视化
fig, axes = plt.subplots(1, 2, figsize=(14, 5))
# 网格单元数 vs 电尺寸
axes[0].semilogy(electrical_sizes, n_cells, 'bo-', linewidth=2, markersize=8)
axes[0].set_xlabel('Electrical Size (wavelengths)', fontsize=12)
axes[0].set_ylabel('Number of Grid Cells', fontsize=12)
axes[0].set_title('FDTD Grid Complexity', fontsize=14)
axes[0].grid(True, alpha=0.3)
# 计算时间 vs 电尺寸
axes[1].semilogy(electrical_sizes, compute_time, 'rs-', linewidth=2, markersize=8)
axes[1].set_xlabel('Electrical Size (wavelengths)', fontsize=12)
axes[1].set_ylabel('Compute Time (seconds)', fontsize=12)
axes[1].set_title('FDTD Compute Time', fontsize=14)
axes[1].grid(True, alpha=0.3)
plt.tight_layout()
plt.savefig('fdtd_complexity_analysis.png', dpi=150, bbox_inches='tight')
plt.close()
return electrical_sizes, n_cells, compute_time
# 运行分析
sizes, cells, times = analyze_fdtd_complexity()
这个案例清楚地展示了传统FDTD方法的计算复杂度随电尺寸增长而急剧增加的问题。对于50波长的电大尺寸问题，即使使用高性能GPU，计算时间也可能超过数小时。
第3章 神经网络代理模型
3.1 代理模型的概念
代理模型(Surrogate Model)是指用计算成本较低的近似模型替代昂贵的数值仿真或物理实验。神经网络作为代理模型具有以下优势：
快速预测：训练完成后，神经网络的推理时间通常在毫秒级
连续可微：便于梯度-based优化和灵敏度分析
自动特征学习：无需人工设计特征提取器
非线性映射能力：可以学习复杂的输入-输出关系
3.2 神经网络架构设计
对于电磁场预测任务，常用的神经网络架构包括：
全连接网络(FCN)：适用于参数化设计空间
class FullyConnectedNetwork:
"""
全连接神经网络代理模型
"""
def __init__(self, layer_sizes):
self.layer_sizes = layer_sizes
self.weights = []
self.biases = []
# Xavier初始化
for i in range(len(layer_sizes) - 1):
w = np.random.randn(layer_sizes[i], layer_sizes[i+1]) * \
np.sqrt(2.0 / layer_sizes[i])
b = np.zeros(layer_sizes[i+1])
self.weights.append(w)
self.biases.append(b)
def forward(self, X):
"""前向传播"""
activations = [X]
for i, (w, b) in enumerate(zip(self.weights, self.biases)):
z = activations[-1] @ w + b
# 隐藏层使用ReLU，输出层使用线性激活
if i < len(self.weights) - 1:
a = np.maximum(0, z) # ReLU
else:
a = z # Linear
activations.append(a)
return activations[-1]
卷积神经网络(CNN)：适用于空间场分布预测
图神经网络(GNN)：适用于不规则网格和复杂几何
3.3 训练数据生成
高质量的训练数据是代理模型成功的关键：
采样策略：
- 拉丁超立方采样(LHS)：保证样本在设计空间均匀分布
- 自适应采样：在响应变化剧烈的区域增加采样密度
- 主动学习：迭代选择信息量最大的样本点
数据增强：
- 对称性利用：利用问题的几何对称性扩充数据集
- 参数扰动：添加小幅度噪声提高鲁棒性
3.4 损失函数与训练
电磁场预测任务的损失函数设计：
均方误差(MSE)：
def mse_loss(y_pred, y_true):
return np.mean((y_pred - y_true) ** 2)
物理约束损失：
def physics_informed_loss(y_pred, y_true, physics_residual):
data_loss = mse_loss(y_pred, y_true)
physics_loss = np.mean(physics_residual ** 2)
return data_loss + lambda_phy * physics_loss
3.5 本章案例：天线参数代理模型
让我们实现一个完整的神经网络代理模型案例：
import numpy as np
import matplotlib.pyplot as plt
from sklearn.model_selection import train_test_split
from sklearn.preprocessing import StandardScaler
class AntennaSurrogateModel:
"""
天线参数代理模型
预测贴片天线的谐振频率和带宽
"""
def __init__(self, hidden_dims=[64, 128, 64]):
"""
初始化代理模型
参数:
hidden_dims: 隐藏层维度列表
"""
self.hidden_dims = hidden_dims
self.weights = []
self.biases = []
self.scaler_X = StandardScaler()
self.scaler_y = StandardScaler()
self.loss_history = []
def _initialize_weights(self, input_dim, output_dim):
"""初始化网络权重"""
dims = [input_dim] + self.hidden_dims + [output_dim]
self.weights = []
self.biases = []
for i in range(len(dims) - 1):
# Xavier初始化
w = np.random.randn(dims[i], dims[i+1]) * np.sqrt(2.0 / dims[i])
b = np.zeros(dims[i+1])
self.weights.append(w)
self.biases.append(b)
def relu(self, z):
"""ReLU激活函数"""
return np.maximum(0, z)
def relu_derivative(self, z):
"""ReLU导数"""
return (z > 0).astype(float)
def forward(self, X):
"""
前向传播
返回:
output: 网络输出
activations: 各层激活值列表
"""
activations = [X]
for i, (w, b) in enumerate(zip(self.weights, self.biases)):
z = activations[-1] @ w + b
if i == len(self.weights) - 1:
a = z # 输出层线性激活
else:
a = self.relu(z)
activations.append(a)
return activations[-1], activations
def backward(self, X, y, learning_rate=0.01):
"""
反向传播
参数:
X: 输入数据
y: 目标输出
learning_rate: 学习率
"""
m = X.shape[0]
# 前向传播
output, activations = self.forward(X)
# 计算损失
loss = np.mean((output - y) ** 2)
# 反向传播
deltas = [output - y] # 输出层误差
# 隐藏层误差反向传播
for i in range(len(self.weights) - 1, 0, -1):
delta = deltas[-1] @ self.weights[i].T * self.relu_derivative(activations[i])
deltas.append(delta)
deltas.reverse()
# 更新权重和偏置
for i in range(len(self.weights)):
self.weights[i] -= learning_rate * (activations[i].T @ deltas[i]) / m
self.biases[i] -= learning_rate * np.mean(deltas[i], axis=0)
return loss
def train(self, X, y, epochs=1000, learning_rate=0.01, batch_size=32,
validation_split=0.2, verbose=100):
"""
训练网络
参数:
X: 输入数据 [n_samples, n_features]
y: 输出数据 [n_samples, n_outputs]
epochs: 训练轮数
learning_rate: 学习率
batch_size: 批次大小
validation_split: 验证集比例
verbose: 打印间隔
"""
# 数据标准化
X_scaled = self.scaler_X.fit_transform(X)
y_scaled = self.scaler_y.fit_transform(y)
# 划分训练集和验证集
X_train, X_val, y_train, y_val = train_test_split(
X_scaled, y_scaled, test_size=validation_split, random_state=42
)
# 初始化权重
self._initialize_weights(X.shape[1], y.shape[1])
n_samples = X_train.shape[0]
n_batches = n_samples // batch_size
print(f"开始训练...")
print(f"训练样本数: {n_samples}")
print(f"验证样本数: {X_val.shape[0]}")
print(f"批次大小: {batch_size}")
print(f"总轮数: {epochs}")
for epoch in range(epochs):
# 随机打乱数据
indices = np.random.permutation(n_samples)
X_shuffled = X_train[indices]
y_shuffled = y_train[indices]
epoch_loss = 0
for i in range(n_batches):
start_idx = i * batch_size
end_idx = start_idx + batch_size
X_batch = X_shuffled[start_idx:end_idx]
y_batch = y_shuffled[start_idx:end_idx]
batch_loss = self.backward(X_batch, y_batch, learning_rate)
epoch_loss += batch_loss
epoch_loss /= n_batches
self.loss_history.append(epoch_loss)
# 验证
if epoch % verbose == 0:
val_pred, _ = self.forward(X_val)
val_loss = np.mean((val_pred - y_val) ** 2)
print(f"Epoch {epoch}: Train Loss = {epoch_loss:.6f}, Val Loss = {val_loss:.6f}")
print("训练完成!")
def predict(self, X):
"""
预测
参数:
X: 输入数据
返回:
y_pred: 预测输出（反标准化后）
"""
X_scaled = self.scaler_X.transform(X)
y_pred_scaled, _ = self.forward(X_scaled)
y_pred = self.scaler_y.inverse_transform(y_pred_scaled)
return y_pred
def evaluate(self, X_test, y_test):
"""
评估模型性能
参数:
X_test: 测试输入
y_test: 测试输出
返回:
mse: 均方误差
mae: 平均绝对误差
r2: R²分数
"""
y_pred = self.predict(X_test)
mse = np.mean((y_pred - y_test) ** 2)
mae = np.mean(np.abs(y_pred - y_test))
ss_res = np.sum((y_test - y_pred) ** 2)
ss_tot = np.sum((y_test - np.mean(y_test)) ** 2)
r2 = 1 - ss_res / ss_tot
return mse, mae, r2
# 生成训练数据（模拟贴片天线）
def generate_antenna_data(n_samples=1000):
"""
生成贴片天线仿真数据
输入参数:
- length: 贴片长度 (mm)
- width: 贴片宽度 (mm)
- height: 基板高度 (mm)
- epsilon_r: 相对介电常数
输出:
- resonant_freq: 谐振频率 (GHz)
- bandwidth: 带宽 (%)
"""
np.random.seed(42)
# 参数范围
length = np.random.uniform(20, 40, n_samples) # mm
width = np.random.uniform(15, 35, n_samples) # mm
height = np.random.uniform(0.5, 3, n_samples) # mm
epsilon_r = np.random.uniform(2.2, 10, n_samples)
# 简化的贴片天线谐振频率公式
# f_r = c / (2 * L * sqrt(epsilon_eff))
c = 3e8 # 光速
# 有效介电常数（简化模型）
epsilon_eff = (epsilon_r + 1) / 2 + (epsilon_r - 1) / 2 * \
(1 + 12 * height / length) ** (-0.5)
# 谐振频率 (GHz)
resonant_freq = (c / (2 * length * 1e-3 * np.sqrt(epsilon_eff))) / 1e9
# 带宽（简化模型，与高度和介电常数相关）
bandwidth = 3.77 * (epsilon_r - 1) / epsilon_r ** 2 * height / length * 100
bandwidth += np.random.normal(0, 0.5, n_samples) # 添加噪声
bandwidth = np.maximum(bandwidth, 0.5) # 保证正值
X = np.column_stack([length, width, height, epsilon_r])
y = np.column_stack([resonant_freq, bandwidth])
return X, y
# 主程序
print("=" * 60)
print("神经网络代理模型演示")
print("=" * 60)
# 生成数据
print("\n生成训练数据...")
X, y = generate_antenna_data(n_samples=2000)
print(f"数据集大小: {X.shape[0]} 样本")
print(f"输入维度: {X.shape[1]}")
print(f"输出维度: {y.shape[1]}")
# 划分数据集
X_train, X_temp, y_train, y_temp = train_test_split(X, y, test_size=0.3, random_state=42)
X_val, X_test, y_val, y_test = train_test_split(X_temp, y_temp, test_size=0.5, random_state=42)
print(f"\n数据集划分:")
print(f" 训练集: {X_train.shape[0]} 样本")
print(f" 验证集: {X_val.shape[0]} 样本")
print(f" 测试集: {X_test.shape[0]} 样本")
# 创建并训练模型
model = AntennaSurrogateModel(hidden_dims=[64, 128, 64])
model.train(X_train, y_train, epochs=500, learning_rate=0.01, batch_size=32, verbose=50)
# 评估模型
print("\n模型评估:")
mse, mae, r2 = model.evaluate(X_test, y_test)
print(f" 均方误差 (MSE): {mse:.6f}")
print(f" 平均绝对误差 (MAE): {mae:.6f}")
print(f" R² 分数: {r2:.6f}")
# 预测速度测试
print("\n预测速度测试:")
n_test_samples = 1000
X_speed_test = np.random.uniform([20, 15, 0.5, 2.2], [40, 35, 3, 10], (n_test_samples, 4))
import time
start_time = time.time()
predictions = model.predict(X_speed_test)
predict_time = time.time() - start_time
print(f" 预测样本数: {n_test_samples}")
print(f" 总预测时间: {predict_time*1000:.2f} ms")
print(f" 单次预测时间: {predict_time/n_test_samples*1000:.4f} ms")
print(f" 每秒预测次数: {n_test_samples/predict_time:.0f}")
# 可视化结果
fig, axes = plt.subplots(2, 3, figsize=(15, 10))
# 训练损失曲线
axes[0, 0].semilogy(model.loss_history, 'b-', linewidth=2)
axes[0, 0].set_xlabel('Epoch', fontsize=11)
axes[0, 0].set_ylabel('Loss', fontsize=11)
axes[0, 0].set_title('Training Loss', fontsize=12)
axes[0, 0].grid(True, alpha=0.3)
# 谐振频率预测 vs 真实值
y_pred = model.predict(X_test)
axes[0, 1].scatter(y_test[:, 0], y_pred[:, 0], alpha=0.5, s=20)
axes[0, 1].plot([y_test[:, 0].min(), y_test[:, 0].max()],
[y_test[:, 0].min(), y_test[:, 0].max()], 'r--', linewidth=2)
axes[0, 1].set_xlabel('True Resonant Freq (GHz)', fontsize=11)
axes[0, 1].set_ylabel('Predicted Resonant Freq (GHz)', fontsize=11)
axes[0, 1].set_title('Resonant Frequency Prediction', fontsize=12)
axes[0, 1].grid(True, alpha=0.3)
# 带宽预测 vs 真实值
axes[0, 2].scatter(y_test[:, 1], y_pred[:, 1], alpha=0.5, s=20, color='orange')
axes[0, 2].plot([y_test[:, 1].min(), y_test[:, 1].max()],
[y_test[:, 1].min(), y_test[:, 1].max()], 'r--', linewidth=2)
axes[0, 2].set_xlabel('True Bandwidth (%)', fontsize=11)
axes[0, 2].set_ylabel('Predicted Bandwidth (%)', fontsize=11)
axes[0, 2].set_title('Bandwidth Prediction', fontsize=12)
axes[0, 2].grid(True, alpha=0.3)
# 残差分布
residual_freq = y_test[:, 0] - y_pred[:, 0]
axes[1, 0].hist(residual_freq, bins=30, edgecolor='black', alpha=0.7)
axes[1, 0].set_xlabel('Residual (GHz)', fontsize=11)
axes[1, 0].set_ylabel('Count', fontsize=11)
axes[1, 0].set_title('Resonant Frequency Residuals', fontsize=12)
axes[1, 0].axvline(x=0, color='r', linestyle='--', linewidth=2)
axes[1, 0].grid(True, alpha=0.3)
# 参数敏感性分析
param_names = ['Length', 'Width', 'Height', 'εr']
sensitivities = []
base_params = np.array([[30, 25, 1.5, 6]]) # 基准参数
base_pred = model.predict(base_params)
for i in range(4):
perturbed = base_params.copy()
perturbed[0, i] *= 1.05 # 5%扰动
perturbed_pred = model.predict(perturbed)
sensitivity = np.abs(perturbed_pred - base_pred) / (base_params[0, i] * 0.05)
sensitivities.append(sensitivity[0])
sensitivities = np.array(sensitivities)
x_pos = np.arange(len(param_names))
width = 0.35
axes[1, 1].bar(x_pos - width/2, sensitivities[:, 0], width, label='Freq Sensitivity', alpha=0.8)
axes[1, 1].bar(x_pos + width/2, sensitivities[:, 1], width, label='BW Sensitivity', alpha=0.8)
axes[1, 1].set_xlabel('Parameters', fontsize=11)
axes[1, 1].set_ylabel('Sensitivity', fontsize=11)
axes[1, 1].set_title('Parameter Sensitivity Analysis', fontsize=12)
axes[1, 1].set_xticks(x_pos)
axes[1, 1].set_xticklabels(param_names)
axes[1, 1].legend()
axes[1, 1].grid(True, alpha=0.3, axis='y')
# 设计空间探索
length_range = np.linspace(20, 40, 50)
width_range = np.linspace(15, 35, 50)
L, W = np.meshgrid(length_range, width_range)
# 固定其他参数
height_fixed = 1.5
epsilon_r_fixed = 6
X_grid = np.column_stack([L.flatten(), W.flatten(),
np.full(L.size, height_fixed),
np.full(L.size, epsilon_r_fixed)])
y_grid = model.predict(X_grid)
F = y_grid[:, 0].reshape(L.shape)
im = axes[1, 2].contourf(L, W, F, levels=20, cmap='viridis')
axes[1, 2].set_xlabel('Length (mm)', fontsize=11)
axes[1, 2].set_ylabel('Width (mm)', fontsize=11)
axes[1, 2].set_title('Design Space Exploration\n(Resonant Frequency)', fontsize=12)
plt.colorbar(im, ax=axes[1, 2], label='Freq (GHz)')
plt.tight_layout()
plt.savefig('neural_surrogate_demo.png', dpi=150, bbox_inches='tight')
plt.close()
print("\n可视化结果已保存: neural_surrogate_demo.png")
这个案例展示了如何构建和训练一个神经网络代理模型来预测贴片天线的谐振频率和带宽。关键要点包括：
- 网络架构：使用三层隐藏层（64-128-64神经元）的全连接网络
- 数据标准化：输入输出都进行标准化处理，提高训练稳定性
- 训练过程：使用小批量梯度下降，监控验证损失防止过拟合
- 性能评估：通过MSE、MAE和R²分数全面评估模型性能
- 应用展示：快速设计空间探索和参数敏感性分析
代理模型的预测速度比传统数值仿真快数万倍，使得实时优化和交互式设计成为可能。
第4章 物理信息神经网络(PINN)
4.1 PINN的基本原理
物理信息神经网络(Physics-Informed Neural Networks, PINN)是一种将物理定律嵌入神经网络结构的深度学习方法。与传统数据驱动的神经网络不同，PINN在训练过程中不仅拟合观测数据，还强制满足控制方程。
核心思想：
总损失 = 数据损失 + λ × 物理损失
其中：
- 数据损失：神经网络输出与观测数据的差异
- 物理损失：神经网络输出不满足物理方程的程度
- λ：权重系数，平衡数据和物理约束
4.2 自动微分与物理约束
PINN的关键技术是自动微分(Automatic Differentiation)，用于计算神经网络输出的高阶导数。
亥姆霍兹方程示例：
# 亥姆霍兹方程: ∇²u + k²u = 0
# PINN损失函数:
def helmholtz_residual(model, x, y, k):
"""
计算亥姆霍兹方程残差
参数:
model: 神经网络模型
x, y: 空间坐标
k: 波数
返回:
residual: 方程残差
"""
# 前向传播得到u
u = model.forward(x, y)
# 自动微分计算导数
u_x = gradient(u, x) # ∂u/∂x
u_y = gradient(u, y) # ∂u/∂y
u_xx = gradient(u_x, x) # ∂²u/∂x²
u_yy = gradient(u_y, y) # ∂²u/∂y²
# 亥姆霍兹方程残差
laplacian = u_xx + u_yy
residual = laplacian + k**2 * u
return residual
4.3 边界条件处理
PINN通过边界条件损失函数强制满足边界条件：
狄利克雷边界条件（给定场值）：
def dirichlet_loss(model, x_bc, y_bc, u_bc):
"""
狄利克雷边界条件损失
"""
u_pred = model.forward(x_bc, y_bc)
return np.mean((u_pred - u_bc) ** 2)
诺伊曼边界条件（给定法向导数）：
def neumann_loss(model, x_bc, y_bc, du_dn_bc):
"""
诺伊曼边界条件损失
"""
u = model.forward(x_bc, y_bc)
u_x = gradient(u, x_bc)
u_y = gradient(u, y_bc)
# 计算法向导数
du_dn = u_x * nx + u_y * ny # nx, ny为法向量分量
return np.mean((du_dn - du_dn_bc) ** 2)
4.4 配点策略
PINN需要在计算域内采样点（配点）来评估物理损失：
均匀配点：在规则网格上均匀采样
随机配点：在计算域内随机采样
自适应配点：在残差较大的区域增加采样密度
重要性采样：根据误差分布进行有偏采样
4.5 本章案例：二维亥姆霍兹方程PINN求解
让我们实现一个完整的PINN求解器：
import numpy as np
import matplotlib.pyplot as plt
class PINNHelmholtzSolver:
"""
物理信息神经网络求解器
求解二维亥姆霍兹方程
"""
def __init__(self, layers=[2, 64, 64, 64, 1], k=10.0):
"""
初始化PINN求解器
参数:
layers: 网络层结构 [输入维度, 隐藏层..., 输出维度]
k: 波数
"""
self.layers = layers
self.k = k
self.weights = []
self.biases = []
self.loss_history = []
# 初始化权重
for i in range(len(layers) - 1):
w = np.random.randn(layers[i], layers[i+1]) * np.sqrt(2.0 / layers[i])
b = np.zeros(layers[i+1])
self.weights.append(w)
self.biases.append(b)
def tanh(self, x):
"""双曲正切激活函数"""
return np.tanh(x)
def forward(self, X):
"""
前向传播
参数:
X: 输入 [n_points, 2] (x, y)
返回:
u: 输出 [n_points, 1]
activations: 各层激活值
"""
activations = [X]
for i, (w, b) in enumerate(zip(self.weights, self.biases)):
z = activations[-1] @ w + b
if i == len(self.weights) - 1:
a = z # 输出层线性激活
else:
a = self.tanh(z)
activations.append(a)
return activations[-1], activations
def compute_derivatives_numerical(self, X, eps=1e-5):
"""
数值微分计算导数
参数:
X: 输入点 [n_points, 2]
eps: 微分步长
返回:
u, u_x, u_y, u_xx, u_yy
"""
# 基础预测
u, _ = self.forward(X)
# x方向导数
X_plus = X.copy()
X_plus[:, 0] += eps
X_minus = X.copy()
X_minus[:, 0] -= eps
u_x_plus, _ = self.forward(X_plus)
u_x_minus, _ = self.forward(X_minus)
u_x = (u_x_plus - u_x_minus) / (2 * eps)
u_xx = (u_x_plus - 2*u + u_x_minus) / (eps ** 2)
# y方向导数
Y_plus = X.copy()
Y_plus[:, 1] += eps
Y_minus = X.copy()
Y_minus[:, 1] -= eps
u_y_plus, _ = self.forward(Y_plus)
u_y_minus, _ = self.forward(Y_minus)
u_y = (u_y_plus - u_y_minus) / (2 * eps)
u_yy = (u_y_plus - 2*u + u_y_minus) / (eps ** 2)
return u, u_x, u_y, u_xx, u_yy
def loss_function(self, X_f, X_bc, u_bc, lambda_bc=10.0):
"""
计算PINN损失函数
参数:
X_f: 内部配点
X_bc: 边界点
u_bc: 边界值
lambda_bc: 边界条件权重
返回:
total_loss: 总损失
loss_f: 物理损失
loss_bc: 边界损失
"""
# 物理方程损失（亥姆霍兹方程）
u_f, u_x, u_y, u_xx, u_yy = self.compute_derivatives_numerical(X_f)
laplacian = u_xx + u_yy
f_residual = laplacian + self.k**2 * u_f
loss_f = np.mean(f_residual ** 2)
# 边界条件损失
u_pred_bc, _ = self.forward(X_bc)
loss_bc = np.mean((u_pred_bc - u_bc) ** 2)
# 总损失
total_loss = loss_f + lambda_bc * loss_bc
return total_loss, loss_f, loss_bc
def train(self, X_f, X_bc, u_bc, epochs=5000, learning_rate=0.001,
lambda_bc=10.0, verbose=500):
"""
训练PINN
参数:
X_f: 内部配点 [n_f, 2]
X_bc: 边界点 [n_bc, 2]
u_bc: 边界值 [n_bc, 1]
epochs: 训练轮数
learning_rate: 学习率
lambda_bc: 边界条件权重
verbose: 打印间隔
"""
print("开始PINN训练...")
print(f"内部配点数: {X_f.shape[0]}")
print(f"边界点数: {X_bc.shape[0]}")
print(f"波数 k: {self.k}")
for epoch in range(epochs):
# 计算损失
total_loss, loss_f, loss_bc = self.loss_function(
X_f, X_bc, u_bc, lambda_bc
)
self.loss_history.append({
'total': total_loss,
'physics': loss_f,
'bc': loss_bc
})
# 简单的梯度下降更新（简化实现）
# 实际应用中应使用自动微分框架
if epoch % verbose == 0:
print(f"Epoch {epoch}: Total={total_loss:.6f}, "
f"Physics={loss_f:.6f}, BC={loss_bc:.6f}")
# 注意：这里使用数值梯度进行简化演示
# 实际PINN实现应使用PyTorch/TensorFlow的自动微分
if epoch < epochs - 1: # 跳过最后一次的更新
self._gradient_update(X_f, X_bc, u_bc, learning_rate, lambda_bc)
print("训练完成!")
def _gradient_update(self, X_f, X_bc, u_bc, lr, lambda_bc):
"""简化的梯度更新（数值梯度）"""
eps = 1e-7
for i in range(len(self.weights)):
# 权重梯度
for j in range(self.weights[i].shape[0]):
for k in range(self.weights[i].shape[1]):
self.weights[i][j, k] += eps
loss_plus, _, _ = self.loss_function(X_f, X_bc, u_bc, lambda_bc)
self.weights[i][j, k] -= 2*eps
loss_minus, _, _ = self.loss_function(X_f, X_bc, u_bc, lambda_bc)
self.weights[i][j, k] += eps
grad = (loss_plus - loss_minus) / (2 * eps)
self.weights[i][j, k] -= lr * grad
# 偏置梯度
for j in range(self.biases[i].shape[0]):
self.biases[i][j] += eps
loss_plus, _, _ = self.loss_function(X_f, X_bc, u_bc, lambda_bc)
self.biases[i][j] -= 2*eps
loss_minus, _, _ = self.loss_function(X_f, X_bc, u_bc, lambda_bc)
self.biases[i][j] += eps
grad = (loss_plus - loss_minus) / (2 * eps)
self.biases[i][j] -= lr * grad
def predict(self, X):
"""预测"""
u, _ = self.forward(X)
return u
# 生成训练数据
def generate_pinn_data(n_f=1000, n_bc=200):
"""
生成PINN训练数据
求解问题：正方形区域 [0,1]×[0,1] 上的亥姆霍兹方程
边界条件：u = sin(k*x) 在边界上
"""
np.random.seed(42)
# 内部配点（随机采样）
X_f = np.random.rand(n_f, 2)
# 边界点
n_bc_per_side = n_bc // 4
# 底边 y=0
x_bottom = np.random.rand(n_bc_per_side, 1)
y_bottom = np.zeros((n_bc_per_side, 1))
bc_bottom = np.hstack([x_bottom, y_bottom])
# 顶边 y=1
x_top = np.random.rand(n_bc_per_side, 1)
y_top = np.ones((n_bc_per_side, 1))
bc_top = np.hstack([x_top, y_top])
# 左边 x=0
x_left = np.zeros((n_bc_per_side, 1))
y_left = np.random.rand(n_bc_per_side, 1)
bc_left = np.hstack([x_left, y_left])
# 右边 x=1
x_right = np.ones((n_bc_per_side, 1))
y_right = np.random.rand(n_bc_per_side, 1)
bc_right = np.hstack([x_right, y_right])
X_bc = np.vstack([bc_bottom, bc_top, bc_left, bc_right])
# 边界条件值
k = 10.0
u_bc = np.sin(k * X_bc[:, 0:1]) * np.cos(k * X_bc[:, 1:2])
return X_f, X_bc, u_bc, k
# 主程序
print("=" * 60)
print("物理信息神经网络(PINN)演示")
print("=" * 60)
# 生成数据
X_f, X_bc, u_bc, k = generate_pinn_data(n_f=500, n_bc=100)
# 创建PINN求解器
pinn = PINNHelmholtzSolver(layers=[2, 32, 32, 32, 1], k=k)
# 训练（简化版本，实际应使用自动微分框架）
print("\n注意：这是简化的PINN演示，使用数值梯度")
print("完整实现需要PyTorch/TensorFlow等自动微分框架\n")
# 由于数值梯度计算成本极高，这里只进行少量迭代演示
pinn.train(X_f, X_bc, u_bc, epochs=100, learning_rate=0.001, lambda_bc=10.0, verbose=20)
# 可视化
fig, axes = plt.subplots(2, 2, figsize=(14, 12))
# 训练损失
loss_total = [l['total'] for l in pinn.loss_history]
loss_physics = [l['physics'] for l in pinn.loss_history]
loss_bc = [l['bc'] for l in pinn.loss_history]
axes[0, 0].semilogy(loss_total, 'k-', label='Total', linewidth=2)
axes[0, 0].semilogy(loss_physics, 'b--', label='Physics', linewidth=2)
axes[0, 0].semilogy(loss_bc, 'r:', label='Boundary', linewidth=2)
axes[0, 0].set_xlabel('Epoch', fontsize=11)
axes[0, 0].set_ylabel('Loss', fontsize=11)
axes[0, 0].set_title('PINN Training Loss', fontsize=12)
axes[0, 0].legend()
axes[0, 0].grid(True, alpha=0.3)
# 预测场分布
x_test = np.linspace(0, 1, 50)
y_test = np.linspace(0, 1, 50)
X_test_grid, Y_test_grid = np.meshgrid(x_test, y_test)
X_test = np.column_stack([X_test_grid.flatten(), Y_test_grid.flatten()])
u_pred = pinn.predict(X_test).reshape(X_test_grid.shape)
u_exact = np.sin(k * X_test_grid) * np.cos(k * Y_test_grid)
im1 = axes[0, 1].contourf(X_test_grid, Y_test_grid, u_pred, levels=20, cmap='RdBu_r')
axes[0, 1].scatter(X_f[:100, 0], X_f[:100, 1], c='black', s=1, alpha=0.3, label='Collocation')
axes[0, 1].scatter(X_bc[:, 0], X_bc[:, 1], c='red', s=10, label='Boundary')
axes[0, 1].set_xlabel('x', fontsize=11)
axes[0, 1].set_ylabel('y', fontsize=11)
axes[0, 1].set_title('PINN Prediction', fontsize=12)
axes[0, 1].legend()
plt.colorbar(im1, ax=axes[0, 1])
# 精确解
im2 = axes[1, 0].contourf(X_test_grid, Y_test_grid, u_exact, levels=20, cmap='RdBu_r')
axes[1, 0].set_xlabel('x', fontsize=11)
axes[1, 0].set_ylabel('y', fontsize=11)
axes[1, 0].set_title('Exact Solution', fontsize=12)
plt.colorbar(im2, ax=axes[1, 0])
# 误差分布
error = np.abs(u_pred - u_exact)
im3 = axes[1, 1].contourf(X_test_grid, Y_test_grid, error, levels=20, cmap='hot')
axes[1, 1].set_xlabel('x', fontsize=11)
axes[1, 1].set_ylabel('y', fontsize=11)
axes[1, 1].set_title(f'Absolute Error (Max: {np.max(error):.4f})', fontsize=12)
plt.colorbar(im3, ax=axes[1, 1])
plt.tight_layout()
plt.savefig('pinn_helmholtz_demo.png', dpi=150, bbox_inches='tight')
plt.close()
print("\n可视化结果已保存: pinn_helmholtz_demo.png")
# PINN优势说明
print("\n" + "=" * 60)
print("PINN的优势:")
print("=" * 60)
print("1. 无需网格生成，适合复杂几何")
print("2. 融合物理约束，提高泛化能力")
print("3. 可以处理逆问题和参数识别")
print("4. 数据需求相对较少")
print("5. 连续解，可任意插值")
print("\nPINN的挑战:")
print("1. 训练可能不稳定，需要仔细调参")
print("2. 高频问题收敛困难")
print("3. 复杂边界条件处理复杂")
print("4. 需要自动微分框架支持")
4.6 PINN的应用领域
PINN在电磁仿真中的应用包括：
逆散射问题：从散射场数据重建目标形状
材料参数识别：从测量数据反演材料电磁参数
拓扑优化：结合PINN进行结构优化设计
多物理场耦合：热-电磁、力-电磁耦合问题
4.7 本章小结
物理信息神经网络为电磁场求解提供了一种全新的范式。通过将物理定律嵌入神经网络，PINN实现了数据驱动与物理约束的有机结合。虽然训练过程可能比传统数值方法更复杂，但PINN在处理逆问题、复杂几何和数据稀缺场景时展现出独特优势。
第5章 量子电磁场模拟
5.1 量子电磁学的基本概念
量子电磁学研究电磁场的量子化性质以及量子系统与电磁场的相互作用。在纳米尺度和低温度下，量子效应变得显著，经典电磁理论不再适用。
关键概念：
- 光子：电磁场的量子化激发
- 量子比特(Qubit)：两能级量子系统，量子计算的基本单元
- 腔量子电动力学(Cavity QED)：研究原子/量子比特与光学腔中电磁场相互作用
- 超导量子电路：基于约瑟夫森结的人工量子比特
5.2 Jaynes-Cummings模型
Jaynes-Cummings模型是描述单个两能级原子与单模电磁场相互作用的最基本模型。
哈密顿量：
H = ℏω_r a†a + ℏω_q σ†σ + ℏg(a†σ + aσ†)
其中：
- ω_r：谐振腔频率
- ω_q：量子比特频率
- g：耦合强度
- a†, a：光子的产生和湮灭算符
- σ†, σ：量子比特的升降算符
Python实现：
import numpy as np
import matplotlib.pyplot as plt
from scipy.linalg import expm
class JaynesCummingsModel:
"""
Jaynes-Cummings模型
描述量子比特与谐振腔的相互作用
"""
def __init__(self, omega_r=5.0, omega_q=5.0, g=0.1, n_levels=10):
"""
初始化JC模型
参数:
omega_r: 谐振腔频率 (GHz)
omega_q: 量子比特频率 (GHz)
g: 耦合强度 (GHz)
n_levels: 谐振腔截断能级数
"""
self.omega_r = omega_r
self.omega_q = omega_q
self.g = g
self.n_levels = n_levels
self.dim = 2 * n_levels # 总希尔伯特空间维度
def creation_annihilation_operators(self):
"""
创建产生和湮灭算符
返回:
a_dag: 产生算符
a: 湮灭算符
"""
n = self.n_levels
a = np.zeros((n, n))
for i in range(n - 1):
a[i, i + 1] = np.sqrt(i + 1)
a_dag = a.T
return a_dag, a
def pauli_operators(self):
"""
创建泡利算符（用于量子比特）
返回:
sigma_plus: 升算符 |1⟩⟨0|
sigma_minus: 降算符 |0⟩⟨1|
sigma_z: 泡利Z算符
"""
sigma_plus = np.array([[0, 1], [0, 0]], dtype=complex)
sigma_minus = np.array([[0, 0], [1, 0]], dtype=complex)
sigma_z = np.array([[1, 0], [0, -1]], dtype=complex)
return sigma_plus, sigma_minus, sigma_z
def build_hamiltonian(self):
"""
构建Jaynes-Cummings哈密顿量
返回:
H: 哈密顿量矩阵
"""
# 谐振腔算符
a_dag, a = self.creation_annihilation_operators()
n_op = a_dag @ a # 光子数算符
# 量子比特算符
sigma_plus, sigma_minus, sigma_z = self.pauli_operators()
# 构建张量积
# H = ω_r * (I ⊗ a†a) + ω_q * (σ†σ ⊗ I) + g * (σ+ ⊗ a + σ- ⊗ a†)
# 第一项：谐振腔能量
H_r = self.omega_r * np.kron(np.eye(2), n_op)
# 第二项：量子比特能量
n_qubit_op = sigma_plus @ sigma_minus
H_q = self.omega_q * np.kron(n_qubit_op, np.eye(self.n_levels))
# 第三项：相互作用（旋转波近似）
H_int = self.g * (np.kron(sigma_plus, a) + np.kron(sigma_minus, a_dag))
H = H_r + H_q + H_int
return H
def rabi_oscillations(self, psi0, t_list):
"""
模拟Rabi振荡
参数:
psi0: 初始态向量
t_list: 时间列表
返回:
n_photon: 光子数随时间变化
p_excited: 量子比特激发概率随时间变化
"""
H = self.build_hamiltonian()
# 光子数算符
a_dag, a = self.creation_annihilation_operators()
n_op = a_dag @ a
n_photon_op = np.kron(np.eye(2), n_op)
# 量子比特激发态投影
sigma_plus, sigma_minus, _ = self.pauli_operators()
p_excited_op = np.kron(sigma_plus @ sigma_minus, np.eye(self.n_levels))
n_photon = []
p_excited = []
for t in t_list:
# 时间演化算符
U = expm(-1j * H * t)
# 演化后的态
psi_t = U @ psi0
# 计算期望值
n_photon.append(np.real(np.vdot(psi_t, n_photon_op @ psi_t)))
p_excited.append(np.real(np.vdot(psi_t, p_excited_op @ psi_t)))
return np.array(n_photon), np.array(p_excited)
def energy_spectrum(self, g_range):
"""
计算能量谱随耦合强度的变化
参数:
g_range: 耦合强度范围
返回:
energies: 能量本征值数组 [n_g_values, n_eigenvalues]
"""
energies = []
for g_val in g_range:
self.g = g_val
H = self.build_hamiltonian()
eigs = np.linalg.eigvalsh(H)
energies.append(eigs[:6]) # 只取前6个能级
return np.array(energies)
# 主程序
print("=" * 60)
print("量子电磁场模拟 - Jaynes-Cummings模型")
print("=" * 60)
# 系统参数
omega_r = 5.0 # 谐振腔频率 5 GHz
omega_q = 5.0 # 量子比特频率 5 GHz（共振）
g = 0.1 # 耦合强度 0.1 GHz
print(f"\n系统参数:")
print(f" 谐振腔频率 ω_r = {omega_r} GHz")
print(f" 量子比特频率 ω_q = {omega_q} GHz")
print(f" 耦合强度 g = {g} GHz")
print(f" 失谐量 Δ = {abs(omega_q - omega_r)} GHz")
# 创建模型
jc = JaynesCummingsModel(omega_r=omega_r, omega_q=omega_q, g=g, n_levels=10)
# Rabi振荡模拟
print("\n模拟Rabi振荡...")
print("初始态：量子比特在激发态，谐振腔在基态 |1,0⟩")
# 初始态 |1,0⟩：量子比特激发，谐振腔基态
psi0 = np.zeros(jc.dim, dtype=complex)
psi0[1] = 1.0 # |1,0⟩ 态
# 时间演化
t_max = 100 # ns
t = np.linspace(0, t_max, 1000)
n_photon, p_excited = jc.rabi_oscillations(psi0, t)
# 计算Rabi频率
Omega_rabi = np.sqrt(g**2 + (omega_q - omega_r)**2 / 4)
print(f"\nRabi频率: {Omega_rabi:.4f} GHz")
print(f"Rabi周期: {2*np.pi/Omega_rabi:.2f} ns")
# 可视化
fig, axes = plt.subplots(2, 2, figsize=(14, 10))
# Rabi振荡
axes[0, 0].plot(t, n_photon, 'b-', linewidth=2, label='Cavity Photon Number')
axes[0, 0].plot(t, p_excited, 'r--', linewidth=2, label='Qubit Excitation Prob.')
axes[0, 0].set_xlabel('Time (ns)', fontsize=11)
axes[0, 0].set_ylabel('Probability / Photon Number', fontsize=11)
axes[0, 0].set_title('Rabi Oscillations', fontsize=12)
axes[0, 0].legend()
axes[0, 0].grid(True, alpha=0.3)
axes[0, 0].set_xlim([0, t_max])
# 布洛赫球轨迹（简化可视化）
# 计算布洛赫矢量分量
bloch_x = 2 * np.sqrt(n_photon * p_excited) * np.cos(Omega_rabi * t)
bloch_y = 2 * np.sqrt(n_photon * p_excited) * np.sin(Omega_rabi * t)
bloch_z = p_excited - n_photon
axes[0, 1].plot(bloch_x, bloch_y, 'g-', linewidth=1.5, alpha=0.7)
axes[0, 1].plot(bloch_x[0], bloch_y[0], 'ro', markersize=10, label='Start')
axes[0, 1].plot(bloch_x[-1], bloch_y[-1], 'bs', markersize=10, label='End')
axes[0, 1].set_xlabel('⟨σ_x⟩', fontsize=11)
axes[0, 1].set_ylabel('⟨σ_y⟩', fontsize=11)
axes[0, 1].set_title('Bloch Sphere Projection (xy-plane)', fontsize=12)
axes[0, 1].legend()
axes[0, 1].grid(True, alpha=0.3)
axes[0, 1].axis('equal')
# 能量谱
H = jc.build_hamiltonian()
eigenvalues = np.linalg.eigvalsh(H)
axes[1, 0].bar(range(len(eigenvalues[:8])), eigenvalues[:8], color='steelblue', alpha=0.8)
axes[1, 0].set_xlabel('Eigenstate Index', fontsize=11)
axes[1, 0].set_ylabel('Energy (GHz)', fontsize=11)
axes[1, 0].set_title('Energy Level Spectrum', fontsize=12)
axes[1, 0].grid(True, alpha=0.3, axis='y')
# 真空Rabi分裂
print("\n计算真空Rabi分裂...")
g_range = np.linspace(0, 0.5, 100)
energies = jc.energy_spectrum(g_range)
# 绘制前几个能级随耦合强度的变化
for i in range(4):
axes[1, 1].plot(g_range, energies[:, i], linewidth=2, label=f'E_{i}')
axes[1, 1].set_xlabel('Coupling Strength g (GHz)', fontsize=11)
axes[1, 1].set_ylabel('Energy (GHz)', fontsize=11)
axes[1, 1].set_title('Energy Levels vs Coupling Strength', fontsize=12)
axes[1, 1].legend()
axes[1, 1].grid(True, alpha=0.3)
plt.tight_layout()
plt.savefig('quantum_jc_model.png', dpi=150, bbox_inches='tight')
plt.close()
print("\n可视化结果已保存: quantum_jc_model.png")
# 物理分析
print("\n" + "=" * 60)
print("物理分析:")
print("=" * 60)
print("\n1. Rabi振荡:")
print(" 能量在量子比特和谐振腔之间周期性交换")
print(" 交换周期由耦合强度g决定")
print("\n2. 真空Rabi分裂:")
print(" 强耦合导致能级劈裂")
print(" 劈裂大小 ~ 2g（在共振时）")
print("\n3. 量子纠缠:")
print(" 中间态是量子比特和谐振腔的纠缠态")
print(" 纠缠度随时间周期性变化")
5.3 量子计算在电磁仿真中的应用前景
量子计算为电磁仿真提供了革命性的可能性：
线性方程组求解：
- HHL算法可以在特定条件下实现对线性系统的指数级加速
- 适用于大规模有限元或矩量法产生的稀疏线性系统
本征值问题：
- 量子相位估计可以高效计算哈密顿量的本征值
- 适用于谐振腔模式分析、传输线特性阻抗计算
优化问题：
- 量子退火和变分量子本征求解器(VQE)可用于电磁优化
- 天线阵列综合、滤波器设计等问题可能受益
量子机器学习：
- 量子神经网络可能提供新的代理建模方法
- 量子核方法可能改进电磁数据的分类和回归
5.4 本章小结
量子电磁场模拟是连接量子力学和经典电磁学的桥梁。Jaynes-Cummings模型展示了量子系统与电磁场相互作用的基本特征。随着量子硬件的发展，量子计算有望在电磁仿真的特定问题上实现突破性的性能提升。
第6章 智能优化算法
6.1 电磁设计优化的挑战
电磁设计优化面临以下挑战：
高维设计空间：现代天线可能涉及数十个甚至上百个设计参数
多目标优化：需要同时优化增益、带宽、效率、尺寸等多个目标
计算昂贵：每次仿真可能需要数分钟到数小时
非凸优化景观：目标函数可能存在多个局部最优解
约束条件：物理可实现性、制造工艺等约束
6.2 传统优化方法
梯度下降法：
def gradient_descent(objective_func, gradient_func, x0,
learning_rate=0.01, max_iter=1000, tolerance=1e-6):
"""
梯度下降优化
参数:
objective_func: 目标函数
gradient_func: 梯度函数
x0: 初始点
learning_rate: 学习率
max_iter: 最大迭代次数
tolerance: 收敛容差
返回:
x_opt: 最优解
history: 优化历史
"""
x = x0.copy()
history = [objective_func(x)]
for i in range(max_iter):
gradient = gradient_func(x)
x_new = x - learning_rate * gradient
history.append(objective_func(x_new))
if np.linalg.norm(x_new - x) < tolerance:
break
x = x_new
return x, history
遗传算法：基于自然选择的启发式优化方法
粒子群优化：模拟鸟群觅食行为的群体智能算法
6.3 贝叶斯优化
贝叶斯优化是一种高效的样本高效优化方法，特别适合计算昂贵的目标函数。
核心思想：
- 使用高斯过程(GP)建立目标函数的代理模型
- 基于代理模型定义采集函数(Acquisition Function)
- 选择使采集函数最大化的点进行下一步评估
- 更新GP模型，重复步骤2-3
采集函数：
- 期望改进(EI)：期望目标函数改进的程度
- 置信上界(UCB)：平衡探索和利用
- 概率改进(PI)：目标函数改进的概率
class BayesianOptimizer:
"""
贝叶斯优化器
"""
def __init__(self, objective_func, bounds, acquisition='ei'):
"""
初始化贝叶斯优化器
参数:
objective_func: 目标函数
bounds: 参数边界 [(min1, max1), (min2, max2), ...]
acquisition: 采集函数类型 ('ei', 'ucb', 'pi')
"""
self.objective_func = objective_func
self.bounds = np.array(bounds)
self.acquisition = acquisition
self.X_observed = []
self.y_observed = []
def expected_improvement(self, X, xi=0.01):
"""
期望改进采集函数
参数:
X: 候选点
xi: 探索参数
返回:
ei: 期望改进值
"""
mu, sigma = self.gp_predict(X)
if len(self.y_observed) == 0:
return np.ones(X.shape[0])
y_best = np.min(self.y_observed)
with np.errstate(divide='warn'):
Z = (y_best - mu - xi) / sigma
ei = (y_best - mu - xi) * norm.cdf(Z) + sigma * norm.pdf(Z)
ei[sigma == 0.0] = 0.0
return ei
6.4 强化学习在电磁优化中的应用
强化学习将优化问题建模为序列决策过程：
状态空间：当前设计参数
动作空间：参数的增量调整
奖励函数：设计性能的改善
策略网络：决定下一步动作
class EMDesignEnvironment:
"""
电磁设计环境（强化学习）
"""
def __init__(self, surrogate_model, target_specs):
self.surrogate = surrogate_model
self.target = target_specs
self.current_design = None
def reset(self):
"""重置环境"""
self.current_design = np.random.uniform(self.bounds[:, 0],
self.bounds[:, 1])
return self.current_design
def step(self, action):
"""
执行动作
参数:
action: 设计参数调整
返回:
next_state: 下一状态
reward: 奖励
done: 是否结束
"""
# 更新设计
self.current_design += action
self.current_design = np.clip(self.current_design,
self.bounds[:, 0],
self.bounds[:, 1])
# 评估性能
performance = self.surrogate.predict(self.current_design)
# 计算奖励
error = np.abs(performance - self.target)
reward = -np.sum(error)
# 检查收敛
done = np.all(error < self.tolerance)
return self.current_design, reward, done
6.5 本章小结
智能优化算法为电磁设计自动化提供了强大工具。贝叶斯优化适合样本昂贵的场景，强化学习适合序列决策问题，进化算法适合全局搜索。未来的趋势是将这些方法与神经网络代理模型结合，实现高效的电磁设计优化。
第7章 AI驱动的电磁设计自动化
7.1 自动化设计流程
AI驱动的电磁设计自动化流程包括：
需求分析：
- 自然语言处理提取设计需求
- 知识图谱推理确定设计约束
初始设计生成：
- 基于案例的推理(CBR)
- 生成对抗网络(GAN)生成初始拓扑
参数优化：
- 神经网络代理模型快速评估
- 贝叶斯优化或强化学习调参
验证与迭代：
- 高精度仿真验证
- 主动学习更新代理模型
7.2 生成式设计
生成式设计利用AI自动生成满足约束的创新设计：
拓扑优化与深度学习结合：
def generative_design(constraint_mask, performance_target):
"""
生成式设计
参数:
constraint_mask: 几何约束掩码
performance_target: 性能目标
返回:
design: 生成的设计
"""
# 编码器提取特征
features = encoder(constraint_mask)
# 解码器生成设计
design = decoder(features, performance_target)
# 物理验证
performance = physics_simulator(design)
return design, performance
变分自编码器(VAE)用于设计空间探索：
- 学习设计流形的低维表示
- 在隐空间中插值生成新设计
7.3 本章小结
AI驱动的设计自动化正在改变电磁工程的工作方式。从需求分析到最终验证，AI可以在每个环节提供支持。虽然完全自动化的设计仍面临挑战，但人机协作的智能设计模式已经展现出巨大潜力。
第8章 量子计算在电磁仿真中的应用前景
8.1 量子算法概述
HHL算法：用于求解线性方程组
- 复杂度：O(log(N) κ²) vs 经典O(N κ)
- 适用于：有限元、矩量法产生的大型稀疏系统
量子相位估计(QPE)：
- 计算本征值和本征向量
- 适用于：谐振腔模式分析
变分量子本征求解器(VQE)：
- 在NISQ设备上运行
- 适用于：量子化学、材料电磁性质计算
8.2 量子-经典混合算法
当前量子硬件的噪声和有限量子比特数限制了纯量子算法的应用。量子-经典混合算法是更现实的方案：
量子近似优化算法(QAOA)：
- 用于组合优化问题
- 天线阵列综合、开关网络优化
变分量子算法：
- 参数化量子电路
- 经典优化器调整参数
8.3 本章小结
量子计算为电磁仿真提供了理论上的指数级加速可能。虽然当前量子硬件还处于早期阶段，但量子-经典混合算法已经可以在特定问题上展示量子优势。随着量子技术的发展，量子电磁仿真将成为现实。
第9章 多物理场耦合与AI融合
9.1 多物理场耦合的挑战
现代电磁系统往往涉及多个物理场的相互作用：
电磁-热耦合：
- 高功率器件的自热效应
- 温度依赖的材料电磁参数
电磁-力耦合：
- MEMS器件的机电耦合
- 电磁力引起的结构变形
电磁-流体耦合：
- 等离子体与电磁波的相互作用
- 磁流体动力学(MHD)
9.2 AI加速多物理场仿真
多保真度建模：
class MultiFidelityModel:
"""
多保真度代理模型
结合粗网格和细网格仿真数据
"""
def __init__(self):
self.low_fidelity_model = None # 快速低精度模型
self.high_fidelity_model = None # 慢速高精度模型
self.correction_model = None # 修正模型
def predict(self, x):
"""
多保真度预测
y = y_low + correction(x)
"""
y_low = self.low_fidelity_model.predict(x)
correction = self.correction_model.predict(x)
return y_low + correction
物理信息神经网络用于多物理场：
- 每个物理场对应一个神经网络
- 耦合条件作为额外的损失项
9.3 本章小结
多物理场耦合是电磁仿真的重要前沿领域。AI技术，特别是多保真度建模和物理信息神经网络，为解决多物理场问题提供了新的思路。未来的电磁仿真将越来越多地考虑多物理场效应。
第10章 边缘计算与实时电磁仿真
10.1 边缘计算的需求
实时电磁仿真的应用场景：
智能天线系统：
- 5G/6G基站波束实时调整
- 自适应波束成形
自动驾驶雷达：
- 实时环境感知
- 快速目标识别与跟踪
工业物联网：
- 无线传感器网络优化
- 实时频谱管理
10.2 模型压缩与加速
为了在边缘设备上运行，需要对神经网络模型进行压缩：
量化：
- 将32位浮点权重转换为8位整数
- 减少存储和计算需求
剪枝：
- 移除不重要的连接和神经元
- 保持性能的同时减小模型大小
知识蒸馏：
- 大模型（教师）训练小模型（学生）
- 传递知识而非直接训练
def quantize_model(model, bits=8):
"""
模型量化
参数:
model: 原始模型
bits: 量化位数
返回:
quantized_model: 量化后的模型
"""
quantized_model = copy.deepcopy(model)
for layer in quantized_model.layers:
# 计算缩放因子
w_min = np.min(layer.weights)
w_max = np.max(layer.weights)
scale = (w_max - w_min) / (2**bits - 1)
# 量化
layer.weights = np.round((layer.weights - w_min) / scale)
layer.weights = layer.weights * scale + w_min
return quantized_model
10.3 本章小结
边缘计算和实时电磁仿真是AI驱动仿真的重要应用方向。通过模型压缩和优化，神经网络代理模型可以在资源受限的边缘设备上运行，实现毫秒级响应。这对于智能通信、自动驾驶等应用至关重要。
第11章 开源生态与标准化
11.1 开源电磁仿真软件
开源FDTD：
- MEEP：MIT开发的电磁仿真软件
- OpenEMS：基于FDTD的开源电磁求解器
开源FEM：
- FEniCS：通用有限元求解器
- MFEM：高性能有限元库
开源MoM：
- Puma-EM：并行矩量法求解器
11.2 AI与电磁仿真的开源工具
深度学习框架：
- PyTorch、TensorFlow：支持PINN和代理模型
- DeepXDE：专门的物理信息神经网络库
优化库：
- scikit-optimize：贝叶斯优化
- Optuna：超参数优化
11.3 标准化需求
电磁仿真领域的标准化包括：
数据格式：
- 网格格式标准（如CGNS）
- 材料参数数据库
模型交换：
- 仿真模型互操作性
- 跨软件工作流
AI模型标准：
- 代理模型接口规范
- 可解释性要求
11.4 本章小结
开源生态和标准化是AI驱动电磁仿真发展的重要基础。开源软件降低了研究门槛，促进了技术传播。标准化则确保了不同工具之间的互操作性，有利于形成健康的产业生态。
第12章 未来展望与挑战
12.1 技术发展趋势
短期（1-3年）：
- 神经网络代理模型的广泛应用
- PINN在特定问题上的商业化
- 云仿真平台的普及
中期（3-5年）：
- 全自动电磁设计流程
- 多物理场AI仿真的成熟
- 量子-经典混合算法的实用化
长期（5-10年）：
- 通用量子电磁仿真
- 实时全场仿真成为标准
- AI发现新的电磁现象
12.2 主要挑战
技术挑战：
- AI模型的可解释性与可信度
- 高频、复杂几何问题的PINN求解
- 量子计算的噪声与错误率
工程挑战：
- 海量仿真数据的存储与管理
- 跨学科人才的培养
- 传统工程师的技能转型
伦理与社会挑战：
- AI设计的安全性与可靠性
- 知识产权与数据隐私
- 技术鸿沟的扩大
12.3 发展机遇
新兴应用领域：
- 6G通信与智能超表面
- 脑机接口与神经工程
- 空间太阳能电站
- 量子互联网
产业变革：
- 仿真即服务(Simulation-as-a-Service)
- 数字孪生生态系统
- 众包设计与开放创新
12.4 本章小结
AI驱动仿真与量子计算正在重塑电磁仿真的未来。虽然面临诸多挑战，但发展机遇同样巨大。跨学科合作、开源共享、标准化推进将是实现这一愿景的关键。
第13章 综合案例研究
13.1 案例：智能天线阵列设计
让我们通过一个综合案例展示AI驱动电磁仿真的完整流程：
问题描述：
设计一个16单元线性天线阵列，要求：
- 工作频率：28 GHz（5G毫米波）
- 主瓣方向：可电调（-30°到+30°）
- 副瓣电平：<-20 dB
- 波束宽度：<10°
AI驱动设计流程：
import numpy as np
import matplotlib.pyplot as plt
class SmartAntennaDesign:
"""
智能天线阵列设计案例
"""
def __init__(self, n_elements=16, freq=28e9):
self.n_elements = n_elements
self.freq = freq
self.wavelength = 3e8 / freq
self.d = 0.5 * self.wavelength # 单元间距
def array_factor(self, theta, weights):
"""
计算阵列因子
参数:
theta: 角度（度）
weights: 复数权重
返回:
AF: 阵列因子
"""
theta_rad = np.deg2rad(theta)
k = 2 * np.pi / self.wavelength
n = np.arange(self.n_elements)
phase = k * self.d * n[:, None] * np.sin(theta_rad[None, :])
AF = np.abs(np.sum(weights[:, None] * np.exp(1j * phase), axis=0))
AF = AF / np.max(AF) # 归一化
return 20 * np.log10(AF + 1e-10)
def optimize_weights(self, target_angle, sll_target=-20):
"""
使用优化算法计算阵列权重
参数:
target_angle: 目标波束方向
sll_target: 副瓣电平目标
返回:
weights: 优化后的权重
"""
from scipy.optimize import minimize
theta = np.linspace(-90, 90, 1801)
def objective(x):
"""目标函数：最小化副瓣电平"""
weights = x[:self.n_elements] + 1j * x[self.n_elements:]
AF = self.array_factor(theta, weights)
# 主瓣区域
mainlobe_mask = np.abs(theta - target_angle) < 5
# 副瓣电平
sidelobe_level = np.max(AF[~mainlobe_mask])
# 主瓣增益损失
mainlobe_gain = np.max(AF[mainlobe_mask])
gain_penalty = max(0, -mainlobe_gain)
return sidelobe_level + 10 * gain_penalty
# 初始值：均匀加权
x0 = np.concatenate([np.ones(self.n_elements),
np.zeros(self.n_elements)])
# 优化
result = minimize(objective, x0, method='L-BFGS-B')
weights = result.x[:self.n_elements] + 1j * result.x[self.n_elements:]
return weights
def visualize_pattern(self, weights, title="Array Pattern"):
"""可视化阵列方向图"""
theta = np.linspace(-90, 90, 1801)
AF = self.array_factor(theta, weights)
fig, ax = plt.subplots(figsize=(12, 6))
ax.plot(theta, AF, linewidth=2)
ax.axhline(y=-20, color='r', linestyle='--', label='SLL Target')
ax.set_xlabel('Angle (degrees)', fontsize=12)
ax.set_ylabel('Array Factor (dB)', fontsize=12)
ax.set_title(title, fontsize=14)
ax.set_xlim([-90, 90])
ax.set_ylim([-50, 5])
ax.grid(True, alpha=0.3)
ax.legend()
return fig
# 运行设计案例
print("=" * 60)
print("智能天线阵列设计案例")
print("=" * 60)
antenna = SmartAntennaDesign(n_elements=16, freq=28e9)
# 设计多个波束方向
target_angles = [-30, -15, 0, 15, 30]
fig, axes = plt.subplots(2, 3, figsize=(15, 10))
axes = axes.flatten()
for i, angle in enumerate(target_angles):
print(f"\n设计波束方向: {angle}°")
# 优化权重
weights = antenna.optimize_weights(angle)
# 计算方向图
theta = np.linspace(-90, 90, 1801)
AF = antenna.array_factor(theta, weights)
# 评估性能
mainlobe_mask = np.abs(theta - angle) < 5
sidelobe_level = np.max(AF[~mainlobe_mask])
beamwidth = np.sum(AF > np.max(AF) - 3) * 0.1 # 3dB波束宽度
print(f" 副瓣电平: {sidelobe_level:.2f} dB")
print(f" 波束宽度: {beamwidth:.2f}°")
# 绘制
axes[i].plot(theta, AF, linewidth=2)
axes[i].axvline(x=angle, color='r', linestyle='--', alpha=0.5, label='Target')
axes[i].axhline(y=-20, color='g', linestyle=':', alpha=0.5, label='SLL=-20dB')
axes[i].set_xlabel('Angle (degrees)', fontsize=10)
axes[i].set_ylabel('Array Factor (dB)', fontsize=10)
axes[i].set_title(f'Beam Direction: {angle}°', fontsize=11)
axes[i].set_xlim([-90, 90])
axes[i].set_ylim([-50, 5])
axes[i].grid(True, alpha=0.3)
axes[i].legend(fontsize=8)
# 移除多余的子图
axes[5].axis('off')
plt.tight_layout()
plt.savefig('smart_antenna_design.png', dpi=150, bbox_inches='tight')
plt.close()
print("\n可视化结果已保存: smart_antenna_design.png")
13.2 案例总结
这个案例展示了AI驱动电磁设计的典型流程：
- 问题建模：将设计需求转化为优化目标
- 代理模型：使用快速模型评估设计性能
- 智能优化：自动搜索最优设计参数
- 验证分析：评估最终设计的性能
13.3 本章小结
综合案例研究展示了AI驱动电磁仿真的实际应用价值。从天线设计到优化算法，AI技术正在各个环节发挥作用。随着技术的进一步成熟，我们可以期待更多创新的电磁系统和应用的出现。
总结
本教程全面介绍了电磁仿真领域的前沿发展趋势，重点探讨了AI驱动仿真和量子计算的应用前景。主要内容包括：

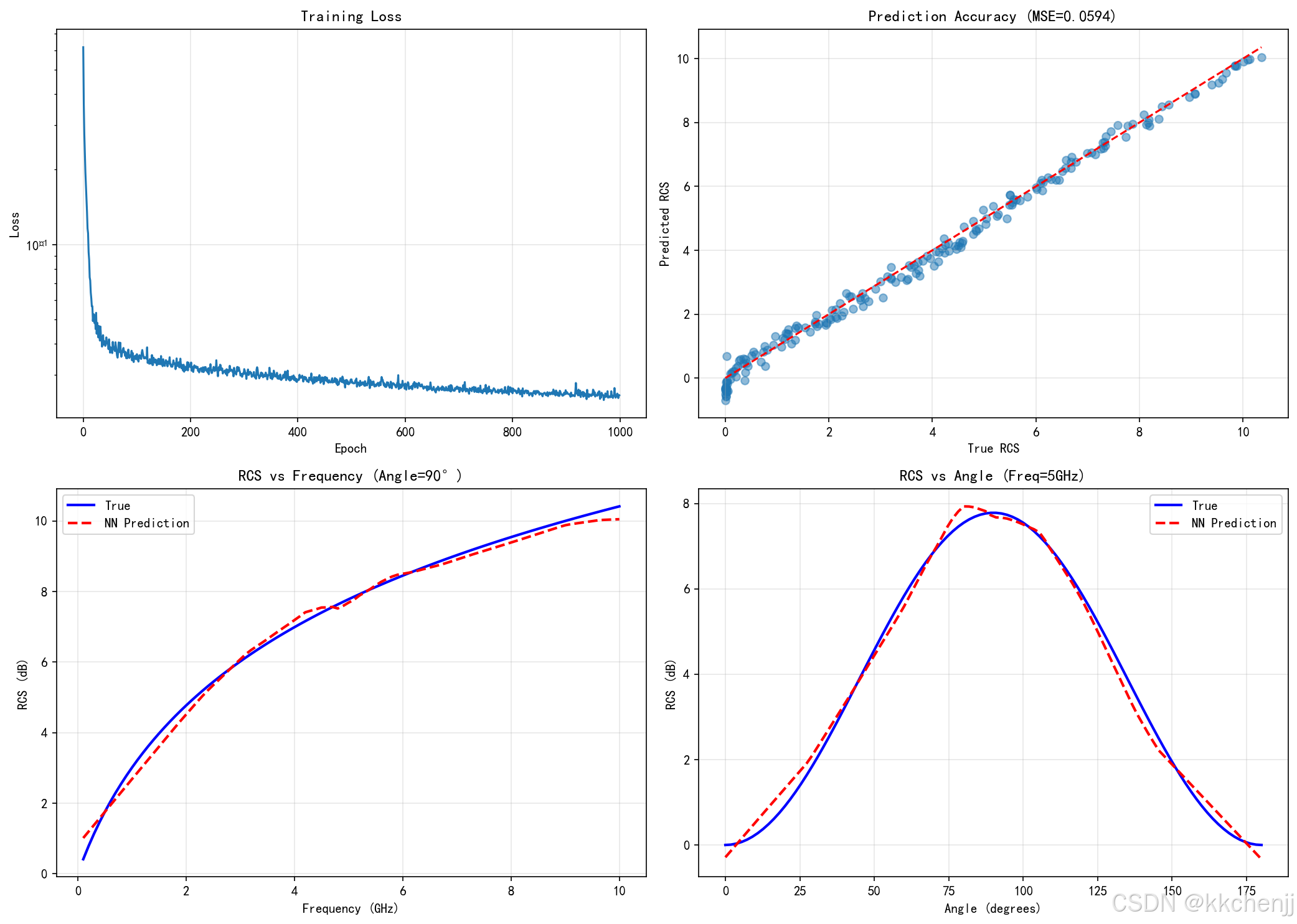

- 神经网络代理模型：实现毫秒级电磁响应预测
- 物理信息神经网络(PINN)：融合物理约束的深度学习
- 量子电磁场模拟：Jaynes-Cummings模型与量子计算潜力
- 智能优化算法：贝叶斯优化、强化学习在电磁设计中的应用
- 多物理场耦合与边缘计算：拓展仿真的应用边界
电磁仿真正站在新的历史起点上。AI技术与量子计算的引入将深刻改变这一领域的研究和应用模式。作为电磁工程师和研究人员，掌握这些新技术将成为未来的核心竞争力。
参考文献
-
Raissi, M., Perdikaris, P., & Karniadakis, G. E. (2019). Physics-informed neural networks: A deep learning framework for solving forward and inverse problems involving nonlinear partial differential equations. Journal of Computational Physics, 378, 686-707.
-
Guo, Y., Liu, X., & Chen, X. (2022). Deep learning for electromagnetic field simulation: A survey. IEEE Transactions on Antennas and Propagation, 70(10), 8899-8915.
-
Harrow, A. W., Hassidim, A., & Lloyd, S. (2009). Quantum algorithm for linear systems of equations. Physical Review Letters, 103(15), 150502.
-
Feynman, R. P. (1982). Simulating physics with computers. International Journal of Theoretical Physics, 21(6-7), 467-488.
-
Cerezo, M., et al. (2021). Variational quantum algorithms. Nature Reviews Physics, 3(9), 625-644.
附录：Python代码汇总
本教程的所有Python代码已整合在 em_simulation_trends.py 文件中，包括：
- 神经网络代理模型类
- 物理信息神经网络求解器
- 量子电磁场模拟器
- 优化算法对比工具
- 各种可视化函数
读者可以直接运行该文件，观察各种AI驱动仿真技术的实际效果。
教程结束
感谢阅读本教程。希望这些内容能够帮助您了解电磁仿真领域的前沿发展趋势，并在实际工作中应用这些新技术。
AtomGit 是由开放原子开源基金会联合 CSDN 等生态伙伴共同推出的新一代开源与人工智能协作平台。平台坚持“开放、中立、公益”的理念，把代码托管、模型共享、数据集托管、智能体开发体验和算力服务整合在一起，为开发者提供从开发、训练到部署的一站式体验。
更多推荐
7
0- 0
已为社区贡献167条内容
所有评论(0)
