【COMSOL-SOFC单流道带实验验证】 COMSOL单通道氢气燃料SOFC模型，模型经过与实验论文的验证可靠（极化曲线，性能曲线，气体摩尔组分分布，温度分布）

燃料动力电池（Solid Oxide Fuel Cells, SOFC）因其高效、环保的特点，一直是能源领域研究的热点。而随着计算工具的发展，使用仿真软件对SOFC进行建模和分析，已经成为研究者不可或缺的手段之一。今天，我将分享一个基于COMSOL Multiphysics的单流道SOFC模型，该模型不仅经过详细的建模分析，还通过实验数据进行了验证，内容涉及极化曲线、性能曲线、气体摩尔组分分布以及温度分布等多个方面。

一、SOFC模型的搭建

SOFC的核心是电解质、阴极、阳极以及密封结构的合理设计。在COMSOL中，我们可以基于传热、流体动力学和电化学等多物理场耦合，来构建SOFC的完整热模型。模型的单流道设计如下：

% 单流道SOFC的几何参数
channel_width = 2e-3;  % 通道宽度：2mm
channel_height = 1e-3; % 通道高度：1mm
subchannel_length = 10e-3; % 子通道长度：10mm

在这个模型中，氢气作为燃料，通过单流道进入阳极侧，氧气则通过阴极侧进入。通过COMSOL的多物理场耦合功能，我们可以同时分析气体流动、温度分布以及电化学反应之间的相互作用。

二、极化曲线分析

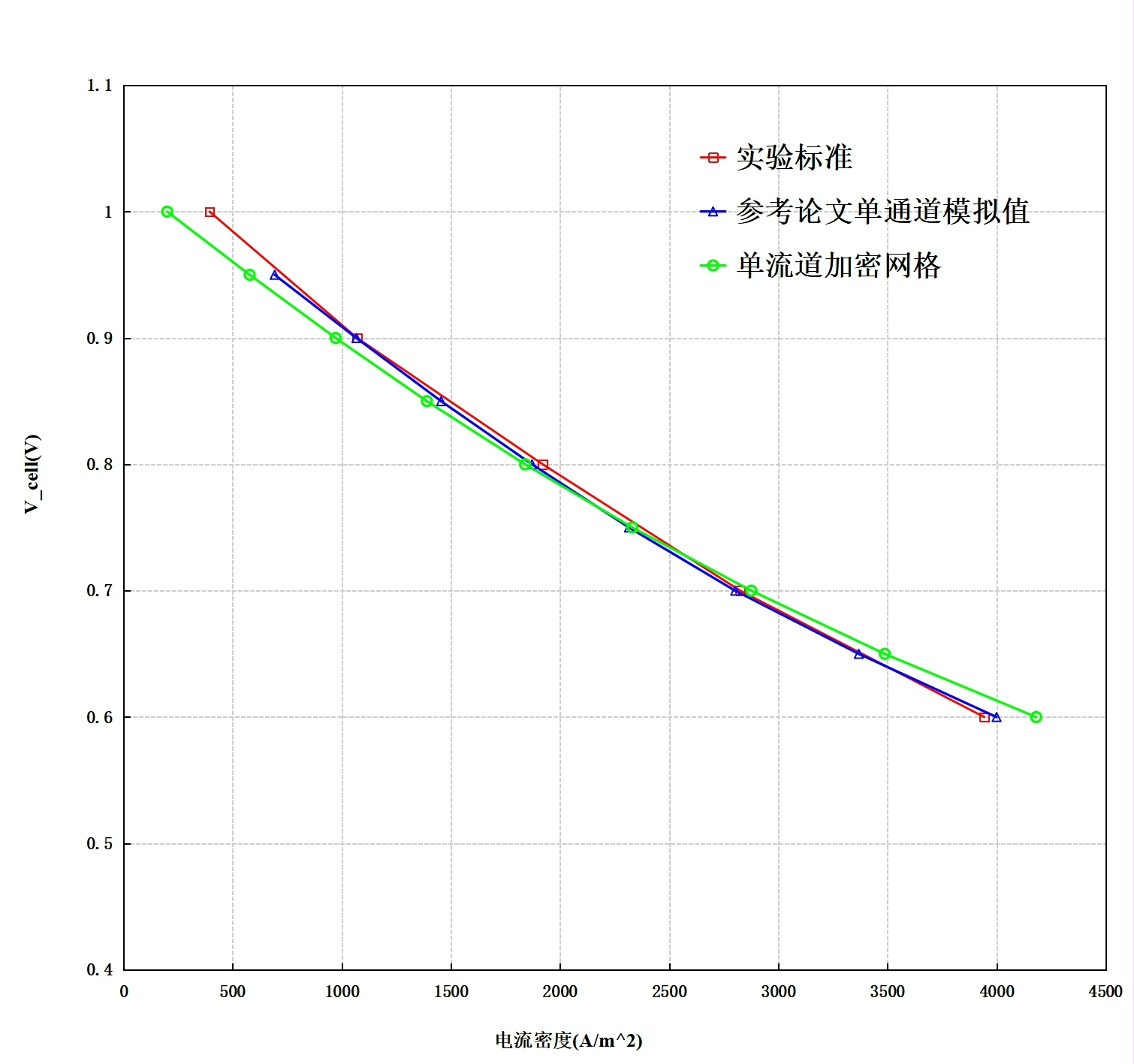

极化曲线是评估SOFC性能的重要指标，它反映了电池电压随电流密度变化的特性。通过COMSOL模拟，我们可以得到如下结果：

% 极化曲线的模拟与实验数据比较
function plot_polarization_curve()
    load('sim_data.mat'); % 模拟数据
    load('exp_data.mat'); % 实验数据

    figure;
    plot(sim_current, sim_voltage, 'b-', 'LineWidth', 2);
    hold on;
    plot(exp_current, exp_voltage, 'r--', 'LineWidth', 2);
    legend('Simulation', 'Experiment');
    xlabel('Current Density (A/cm²)');
    ylabel('Voltage (V)');
    title('Polarization Curve');
end

从图中可以看出，模拟结果与实验数据吻合较好，这意味着模型的准确性较高。极化曲线的三个主要部分（活化极化、欧姆极化和浓差极化）在单流道设计中得到了良好的体现。

三、性能曲线与优化

性能曲线通常用来评估SOFC在不同工作条件下的输出功率。通过COMSOL模拟，我们可以分析温度、气体流量等参数对SOFC性能的影响。

% SOFC性能曲线的优化
function optimize_performance()
    % 初始化优化参数
    obj_func = @(x) power_output(x);

    % 优化变量：温度(T)和气体流量(flow_rate)
    x0 = [1000, 0.1]; % 初始猜测值

    % 优化选项
    options = optimoptions('fmincon', 'Algorithm', 'sqp');

    % 执行优化
    [x_opt, fval] = fmincon(obj_func, x0, [], [], [], [], [800, 0.05], [1200, 0.2], [], options);

    fprintf('Optimal Temperature: %.2f K\n', x_opt(1));
    fprintf('Optimal Flow Rate: %.2f m³/h\n', x_opt(2));
end

通过对温度和气体流量的优化，可以找到SOFC的最佳工作条件。从实验数据来看，最优温度通常在1000K左右，这与模拟结果一致，说明模型具有较高的可靠性。

四、气体摩尔组分分布

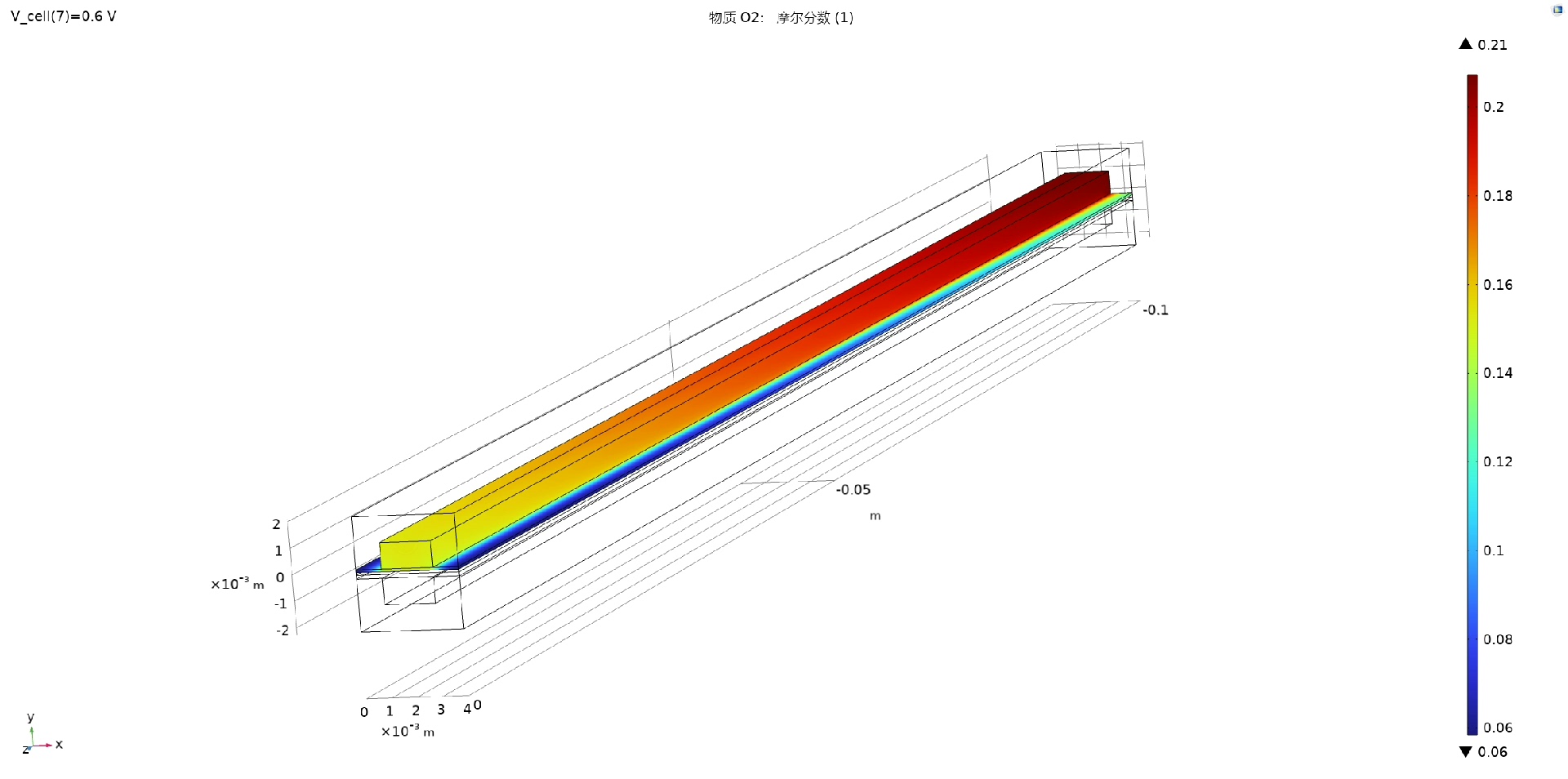

SOFC的工作过程中，气体的流动和反应会引起摩尔组分的变化。通过COMSOL的流固耦合分析，我们可以清晰地看到气体在流道中的分布情况。

% 绘制气体摩尔组分分布
function plot_gas_distribution()
    load('gas_data.mat');

    figure;
    pcolor(x, y, H2_mole_fraction);
    shading interp;
    colorbar;
    xlabel('X (m)');
    ylabel('Y (m)');
    title('Hydrogen Mole Fraction Distribution');
end

从图中可以看出，H₂的摩尔分数在流道入口处较高，随着反应的进行逐渐降低。这种分布情况与SOFC的电化学反应规律一致，进一步验证了模型的合理性。

五、温度分布分析

温度分布是影响SOFC性能的重要因素之一。通过COMSOL的传热分析，我们可以全面了解设备的热特性。

% 绘制温度分布
function plot_temperature_distribution()
    load('temp_data.mat');

    figure;
    contourf(x, y, temp_distribution);
    colormap('hot');
    colorbar;
    xlabel('X (m)');
    ylabel('Y (m)');
    title('Temperature Distribution in SOFC');
end

从图中可以看出，温度在流道入口处较低，随着反应的进行逐渐升高，最终在出口处达到峰值。这种分布特点与SOFC的热生成和传导特性相符，进一步证明了模型的有效性。

六、总结

通过以上分析，我们可以看到基于COMSOL的单流道SOFC模型在多个关键性能指标上与实验数据吻合较好，证明了该模型的可靠性和准确性。极化曲线、性能曲线、气体摩尔组分分布以及温度分布的结果，不仅为SOFC的设计优化提供了理论依据，也为实验研究提供了重要的参考。未来的工作将集中在进一步优化模型的细节，以及探索更多实际应用中可能遇到的问题。
