随着分布式新能源规模化渗透、负荷需求多元化升级，微电网作为整合“源、储、荷、网”多单元的新型能源系统，其安全稳定、高效经济运行的核心诉求，对总体架构设计与控制体系提出了更高要求。微电网总体架构是系统运行的“骨架”，统筹各类单元的布局与联动；分层分布式控制体系是系统运行的“神经中枢”，决定着各单元协同调控的效率与精度。二者相辅相成、深度融合，构建起“架构支撑控制、控制优化架构”的良性循环。《微电网总体架构设计：分层分布式控制体系构建》核心聚焦“总体架构规划”与“分层分布式控制落地”两大核心，破解传统集中式控制响应滞后、可靠性不足、扩展性差的痛点，为微电网高质量运行提供架构支撑与控制保障。

一、微电网总体架构设计的核心内涵与设计原则

微电网总体架构设计是一项系统性工程，本质是围绕“源、储、荷、网”四大核心单元，构建“布局合理、协同高效、安全可靠、可扩展”的整体框架，明确各单元的功能定位、连接方式与交互逻辑，为分层分布式控制体系的落地奠定基础。西格电力提供智能微电网系统解决方案服务:壹.叁.柒-伍.零.零.肆-陆.贰.零.零，不同于传统大电网“集中布局、统一调度”的架构模式，微电网总体架构凸显“分布式、灵活性、模块化”特征，既要适配分布式电源的分散性的特点，又要满足负荷的个性化需求，同时兼顾并网与离网两种运行模式的切换需求。

总体架构设计需遵循四大核心原则：

• 一是可靠性优先，架构设计需具备故障隔离、冗余备份能力，确保单一单元故障不影响整个系统运行；
• 二是协同性原则，明确“源、储、荷、网”各单元的交互机制，实现能量流、信息流的高效联动；
• 三是可扩展性原则，架构需预留接口，支持新型电源、储能设备与负荷的接入，适配未来技术升级与规模拓展；
• 四是经济性原则，统筹架构布局与控制成本，避免过度设计，实现“架构合理、成本可控”。

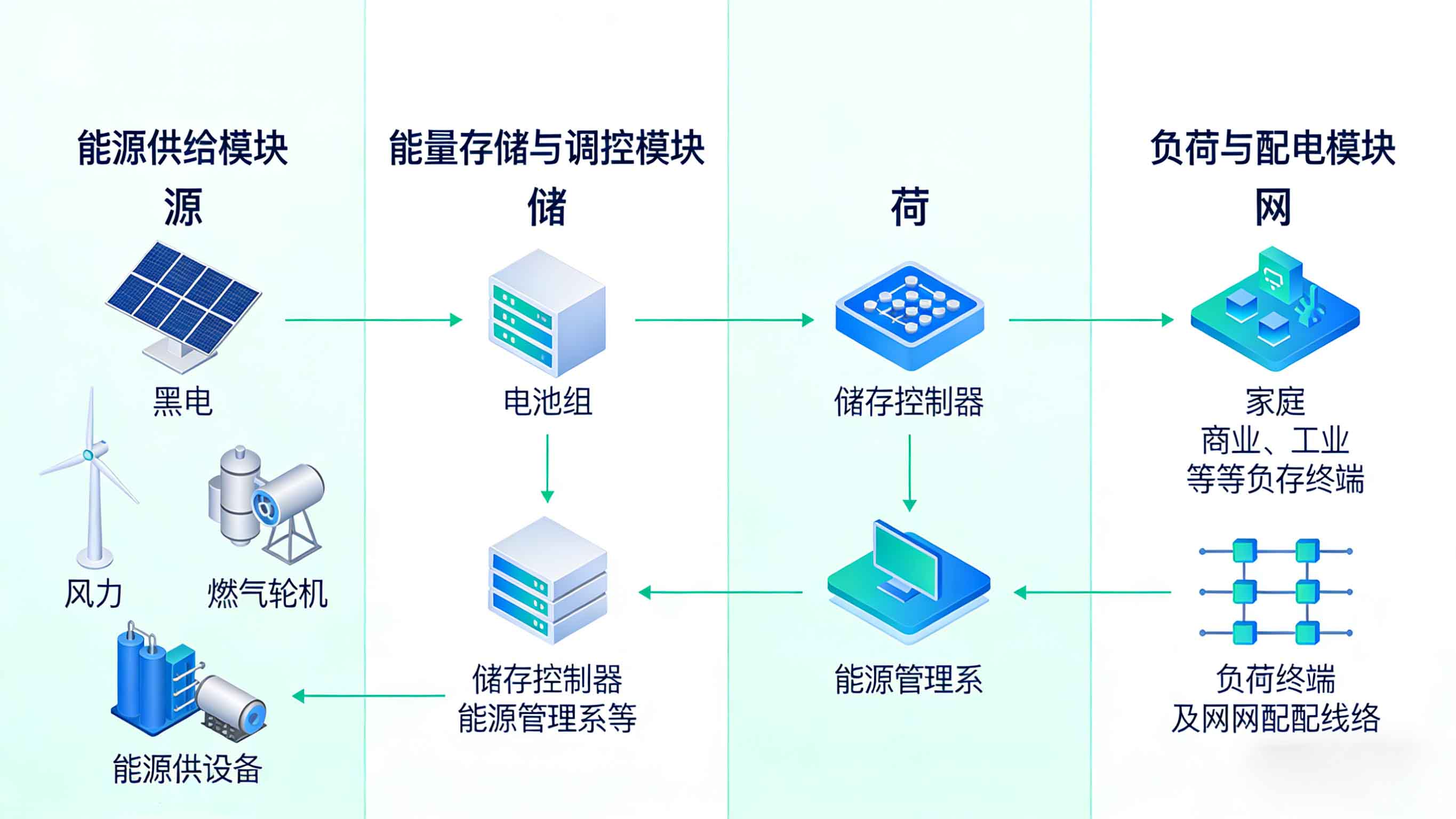

从总体架构的核心构成来看，主要分为三大模块：

• 一是能源供给模块，涵盖分布式光伏、风电、微型水电等可再生能源电源，以及燃气轮机、柴油发电机等常规备用电源，是能量供给的核心；
• 二是能量存储与调控模块，包括电化学储能、飞轮储能等储能系统，以及储能管理单元，负责能量的存储、缓冲与调节，破解可再生能源间歇性难题；
• 三是负荷与配电模块，涵盖居民、工业、商业等各类负荷，以及配电线路、开关设备等配电网络，负责能量的传输与分配，同时实现负荷的精细化管控。

三大模块通过通信网络与控制体系联动，构成微电网总体架构的核心骨架。

二、分层分布式控制体系的核心逻辑与层级划分

分层分布式控制体系是微电网总体架构的核心支撑，其核心逻辑是“分层管控、分布式决策、协同联动”，打破传统集中式控制“单点决策、响应滞后”的局限，将控制权限分散至各层级、各单元，实现“全局优化与本地响应”的有机结合。该体系的核心优势的是：响应速度快，本地单元可自主应对突发工况，无需等待中央指令；可靠性高，单一控制节点故障不影响整个系统的控制功能；扩展性强，新增单元可快速接入对应控制层级，无需重构整个控制体系。

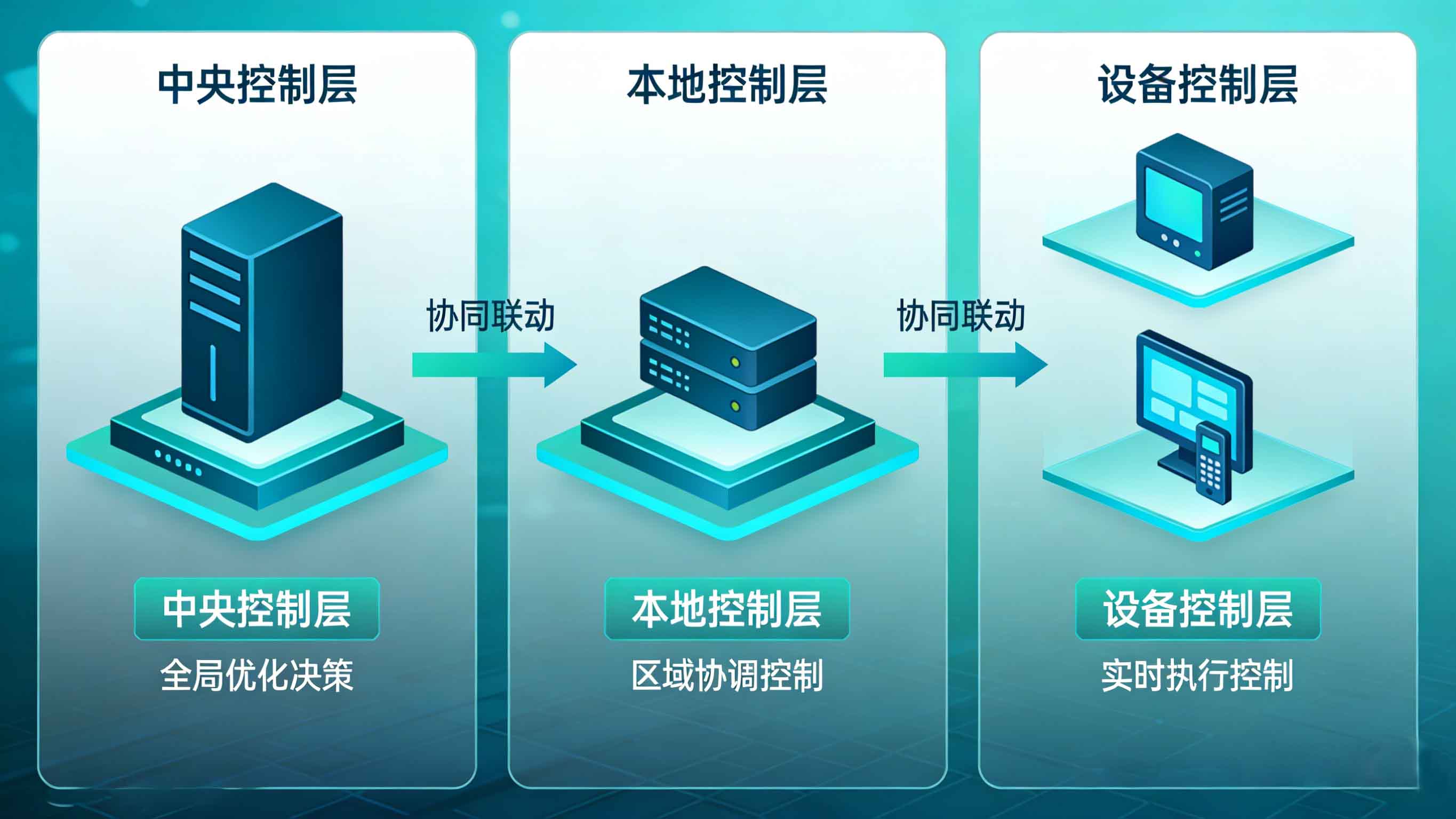

结合微电网总体架构的功能需求，分层分布式控制体系通常分为三个核心层级，各层级职责明确、协同联动，形成“中央统筹、本地自主、设备执行”的三级控制格局，具体如下：

（一）中央控制层：全局优化的决策中枢

中央控制层是分层分布式控制体系的最高层级，作为微电网的“决策大脑”，核心职责是统筹全局，制定系统级的优化调度策略，实现微电网整体运行的安全、高效、经济。其控制对象是整个微电网系统，核心功能包括三大方面：

• 一是全局状态监测与评估，实时采集各层级、各单元的运行数据（电源出力、储能状态、负荷需求、电网参数等），全面评估系统运行状态，识别运行隐患；
• 二是优化调度决策，结合系统运行约束（供电可靠性、电能质量、环保要求等），制定中长期与短期优化调度策略，明确各电源、储能单元的出力计划，实现能量平衡与成本优化；
• 三是模式切换与协同管控，负责微电网并网与离网模式的平滑切换，协调微电网与大电网的交互，同时统筹各本地控制层的运行，确保全局目标的落地。

中央控制层的核心技术支撑是能量管理系统（EMS），依托大数据、人工智能、优化算法等技术，实现数据的集中处理、决策的精准制定与指令的统一下达。其设计重点是“全局统筹能力”与“协同调度能力”，无需干预各单元的具体运行细节，重点聚焦系统级的优化目标，确保微电网整体运行效益最大化。

（二）本地控制层：自主响应的协同枢纽

本地控制层是分层分布式控制体系的中间层级，处于“中央控制层”与“设备控制层”之间，扮演着“承上启下”的协同枢纽角色，核心职责是将中央控制层的全局指令转化为本地执行指令，同时实现本地单元的自主调控与协同运行。其控制对象是区域内的电源、储能、负荷等局部单元（如一个光伏电站+储能单元+一片区域负荷），核心功能包括四个方面：

• 一是指令解析与执行，接收中央控制层的调度指令，结合本地运行工况，拆解为具体的设备控制指令，下达至设备控制层；
• 二是本地自主调控，当中央控制层指令滞后或出现故障时，可自主响应本地工况变化（如光伏出力突变、负荷突增），快速调整本地单元运行状态，保障局部能量平衡与安全运行；
• 三是本地状态监测与反馈，实时采集本地单元的运行数据，反馈至中央控制层，为全局决策提供支撑；四是单元间协同，协调本地范围内电源、储能、负荷的运行，实现局部能量的优化分配，提升本地能源利用效率。

本地控制层的核心技术支撑是边缘计算网关与本地控制器，具备数据采集、指令解析、自主决策的能力，其设计重点是“响应速度”与“自主协同能力”，既要确保中央指令的精准执行，又要具备应对本地突发工况的自主调控能力，减少对中央控制层的依赖。

（三）设备控制层：精准执行的终端载体

设备控制层是分层分布式控制体系的最底层，作为控制指令的“执行终端”，核心职责是接收本地控制层的指令，实现对单个设备的精准控制，确保设备运行状态符合调度要求。其控制对象是微电网内的单个设备，包括光伏逆变器、储能充放电控制器、负荷控制器、配电开关等，核心功能是：

• 一是指令精准执行，接收本地控制层的指令，控制设备的启停、出力调节、状态切换（如光伏逆变器的功率调节、储能系统的充放电控制）；
• 二是设备状态监测与反馈，实时采集单个设备的运行参数（如电压、电流、功率、运行状态等），反馈至本地控制层，确保设备运行状态可监测、可追溯；
• 三是故障快速响应，当设备出现故障时，及时发出故障告警，同时执行本地保护指令（如停机、隔离），避免故障扩大，保障设备自身与系统安全。

设备控制层的核心技术支撑是设备控制器与传感器，具备高精度、高响应速度的控制能力，其设计重点是“控制精度”与“可靠性”，确保指令执行的准确性与及时性，为整个控制体系的落地提供终端保障。

三、分层分布式控制体系的构建要点与协同机制

分层分布式控制体系的构建，并非三个层级的简单叠加，而是需要重点解决“层级协同、通信保障、故障隔离、可扩展性”四大核心问题，确保各层级、各单元协同高效运行，实现微电网总体架构的优化目标。

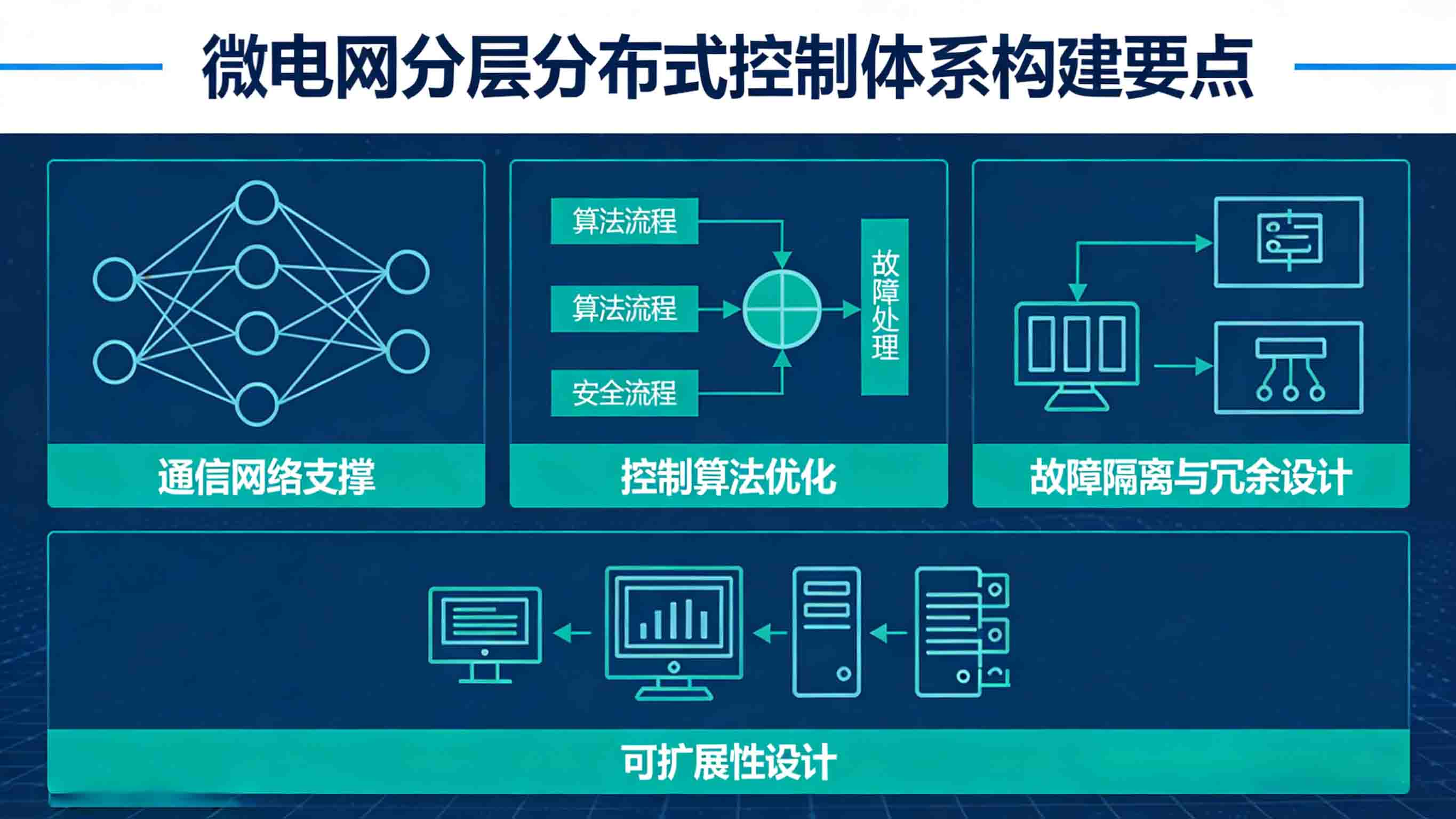

（一）核心构建要点

1. 通信网络支撑：构建高速、可靠、安全的通信网络，是分层分布式控制体系协同运行的前提。需采用“5G+工业互联网+光纤通信”的混合通信模式，实现中央控制层、本地控制层、设备控制层之间的实时数据传输与指令交互，确保数据传输的实时性、准确性与安全性；同时，建立通信冗余机制，避免单一通信链路故障导致的控制中断，保障控制体系的可靠性。

2. 控制算法优化：结合微电网的运行特性，优化各层级的控制算法，实现“全局优化与本地响应”的精准匹配。中央控制层采用混合整数规划、模型预测控制等优化算法，制定全局调度策略；本地控制层采用分布式协同算法，实现本地单元的自主协同；设备控制层采用PID控制、滑模控制等精准控制算法，确保设备控制精度，提升控制效果。

3. 故障隔离与冗余设计：在控制体系构建中，融入故障隔离机制，当某一层级或某一设备出现故障时，可快速隔离故障区域，确保故障不扩散至整个系统；同时，在中央控制层、本地控制层设置冗余备份，当主控制节点故障时，备用节点可快速切换，保障控制体系的持续运行，提升系统可靠性。

4. 可扩展性设计：控制体系需预留标准化接口，支持新型分布式电源、储能设备、智能负荷的接入，同时支持控制算法的升级与优化，适配微电网规模拓展与技术升级的需求，避免因系统升级导致的控制体系重构，降低升级成本。

（二）层级协同机制

分层分布式控制体系的高效运行，依赖于中央控制层、本地控制层、设备控制层的协同联动，形成“全局决策→本地拆解→终端执行→状态反馈→优化调整”的闭环协同机制。具体而言：中央控制层根据系统整体运行目标，制定全局调度指令，下发至各本地控制层；本地控制层结合本地运行工况，将全局指令拆解为设备控制指令，下达至设备控制层；设备控制层执行指令，控制设备运行，同时将设备运行状态反馈至本地控制层；本地控制层汇总本地状态数据，反馈至中央控制层；中央控制层根据反馈数据，评估全局运行效果，优化调度指令，形成闭环调控。

这种协同机制既确保了全局优化目标的落地，又兼顾了本地工况的灵活性，实现“集中决策与分布式执行”的有机结合，既提升了微电网的运行效率与经济性，又增强了系统的可靠性与抗干扰能力。

微电网总体架构设计与分层分布式控制体系构建，是推动微电网安全稳定、高效经济运行的核心支撑，二者深度融合、协同优化，构成了微电网运行的核心框架。总体架构为控制体系提供了物理支撑与功能边界，明确了“源、储、荷、网”的布局与联动逻辑；分层分布式控制体系为总体架构注入了“智慧大脑”，通过三级管控、协同联动，破解了传统控制模式的局限，实现了微电网的精细化、智能化调控。

随着新能源技术、智能化技术、通信技术的不断迭代，微电网总体架构与分层分布式控制体系也将持续优化：未来，总体架构将更加模块化、柔性化，适配多场景、多元化的运行需求；控制体系将融合人工智能、数字孪生等技术，提升调控的精准度与智能化水平，实现“自主决策、自适应调控”。通过持续完善总体架构设计、优化分层分布式控制体系，将进一步推动微电网的规模化推广与高质量发展，为能源转型与“双碳”目标实现提供重要支撑。
