想象一下：你给开发板写了一个点亮 LED 的驱动，烧进内核后，内核怎么知道 “这个驱动是给那块 LED 用的”？
在没有设备树、没有总线的年代，这些信息都要写死在代码里，换一块板子就要重写一遍驱动。后来 Linux 设计了一套更聪明的机制：用总线架构来统一管理所有硬件和驱动，让它们能自动 “找到彼此”。
今天我们就从这个最基础的问题开始，慢慢走进 Linux 设备模型的世界。
一、挂载根文件系统的本质
还记得我们裁剪编译内核时候的流程吗？配置编译选项--->编译--->挂载根文件系统--->拷贝Busybox命令行解释器到根文件系统中---->正常进入bash命令行，开始运行Linux。

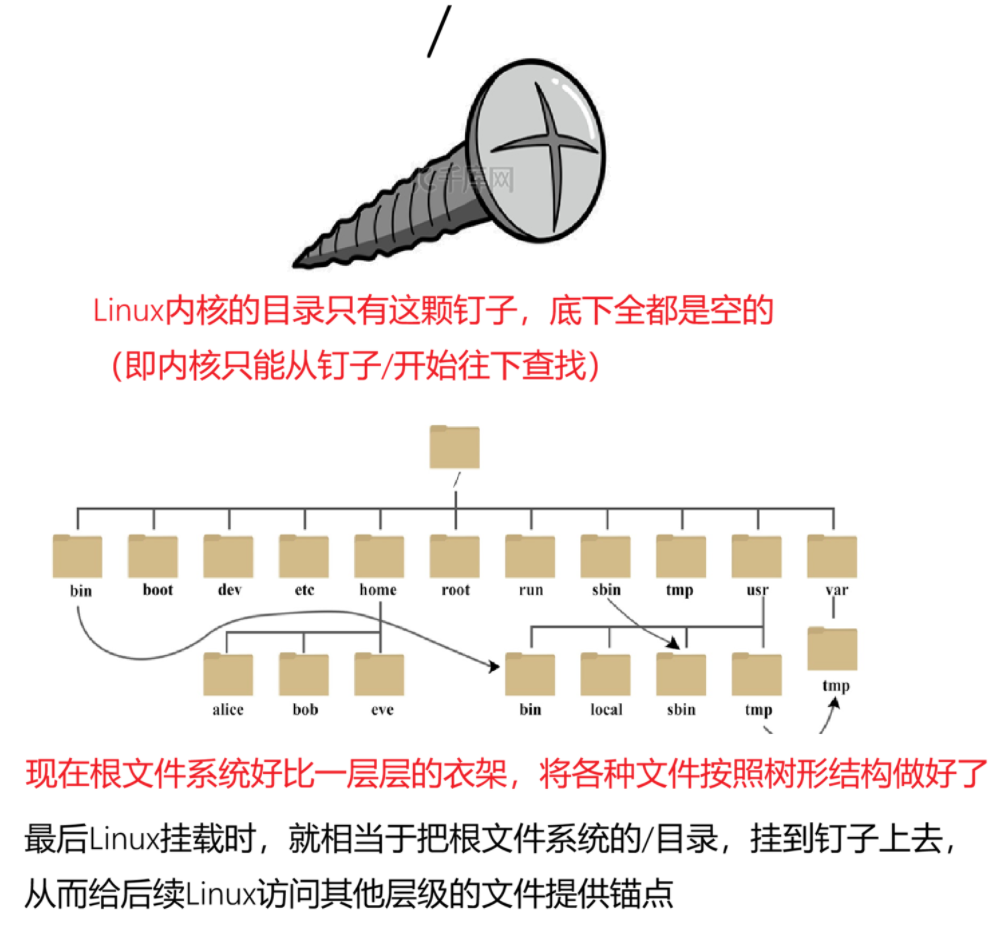

但是你有没有想过，挂载根文件系统到底是在干什么？其实Linux内核的文件系统只是提供了一个入口，但里面是空的！好比墙上有个钉子，但是什么都没有挂。此时有一个集成的衣架，按照一定规律依次挂满了各种各样的衣服，然后最上方的衣架会被挂到这颗钉子上。于是Linux内核就可以从钉子作为入口，访问到衣架（根文件系统）上的所有衣服节点了。
这样设计的弊端：
虽然这样可以让Linux系统和文件系统最方便的协作，但是有一个缺点不可避免：内核永远只能从文件系统提供的入口/依次往下层访问，它本身无法知道你文件系统到底是啥样的。比如哪天文件系统出BUG了，某些目录、文件节点消失了，Linux也不知情。只有上层应用按照以前的路径访问时，才突然发现：诶，我那么大颗目录树呢？
二、sysfs虚拟文件系统
早期的Linux系统并没有意识到这样的问题，直接调用mknod接口在根文件系统下生成各种各样的设备文件。随着设备文件的发展，很多设备可能会偶尔掉线，热拔插等，即接触不良引起文件系统缺失。但设备文件仍然存在于/dev目录下（因为Linux没有在设备掉线时同步修改磁盘内容）即这个过程Linux内核从来都不知道，他早就把设备号等运行基础分配出去了，最后真正要用到该设备的时候才后知后觉发现了错误。
于是Linux为了让内核本身有感知文件系统的功能，不再只依赖磁盘的根文件系统进行目录管理了，而是在内核空间内生成一个虚拟文件系统，他和根文件系统高度类似，都是树形结构。但此时他只存在于软件数据结构层面。
不过sysfs虚拟文件系统是一个内核暴露给用户层的接口，就好比你浏览器上的UI界面。而他的底层实现依赖于总线+设备树文件。
其中总线说白了就是个数据结构体，起到管理设备、驱动结构体的作用。
三、设备树
设备树不是某个阶段的概念，而是全局通用的概念，只不过我们常常说的设备树是硬件描述文件这一种，但是后续如果别人说总线下也有设备树你也要能明白。
设备树是一种特定格式的硬件描述文件，它的核心使命是把 “板子上有什么硬件” 这件事，从代码里剥离出来，交给内核去自动识别。
在没有设备树的年代，硬件信息（比如 LED 接在哪个 GPIO 引脚、I2C 设备地址是多少）都硬编码在驱动代码里，换一块开发板就要重写一遍驱动，可移植性极差。设备树的出现彻底解决了这个问题：

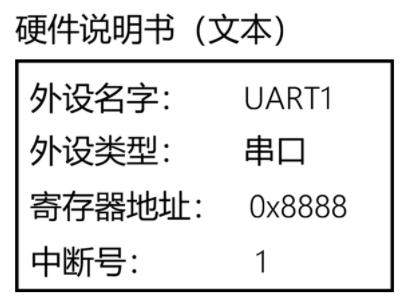

- 它是硬件的 “说明书”：用文本形式清晰描述板载外设的类型、引脚、中断号、寄存器地址等信息。
- 内核启动时自动解析：Bootloader 会将编译后的设备树二进制（DTB）传给内核，内核遍历这份 “说明书”，把每一个外设节点转换成内核里的
platform_device对象 —— 相当于把纸面上的硬件，变成了内存里可管理的设备实体。- 它是驱动匹配的 “身份证”：每个设备树节点都有一个
compatible字符串（比如"my,led"），驱动程序通过匹配这个字符串，找到自己能控制的硬件，实现 “一套驱动适配多块开发板”。
/* I2C 控制器 */
i2c@12340000 {
compatible = "arm,versatile-i2c";
reg = <0x12340000 0x1000>;
#address-cells = <1>;
#size-cells = <0>;
status = "okay";
/* I2C 从设备：传感器 */
sensor@18 {
compatible = "ti,tmp102";
reg = <0x18>; /* I2C 地址 0x18 */
};
};
四、Platform 总线：设备与驱动的 “媒婆”
（1）总线是啥？有什么用？

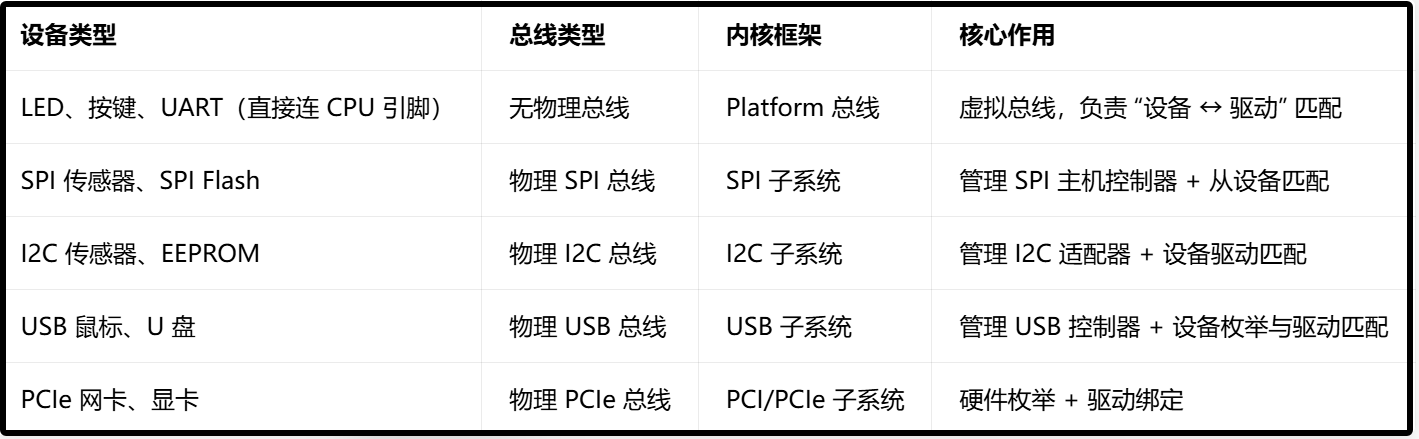

设备树告诉内核 “有什么设备”，但内核还需要一个角色，帮这些设备找到能控制它们的驱动 —— 这就是Platform 总线，它是 Linux 为 “无专属总线设备”（比如直接连在 CPU 引脚上的 LED、按键、UART 等）设计的虚拟总线，本质是一套软件管理框架，而非物理线路。而其他有实体物理总线的设备（IIC、SPI等）Linux也会有一套独立的总线系统，但他们都继承自struct Bus。即无论什么类型的外设，Linux内核都是按照“设备-总线”的方式管理的。
它的核心工作只有三步：
- 收设备：收集设备树解析生成的所有
platform_device，挂到自己的设备链表上。- 收驱动：当驱动模块（
.ko文件）加载时，驱动会将platform_driver注册到 Platform 总线。- 做匹配：遍历设备和驱动，对比
compatible字符串 —— 一旦匹配成功，就调用驱动的probe函数，让驱动正式接管硬件，完成初始化（比如申请 GPIO、注册中断、创建设备节点）。
如果说设备树是 “硬件花名册”，Platform 总线就是 “婚姻介绍所”，负责把硬件和驱动精准配对。

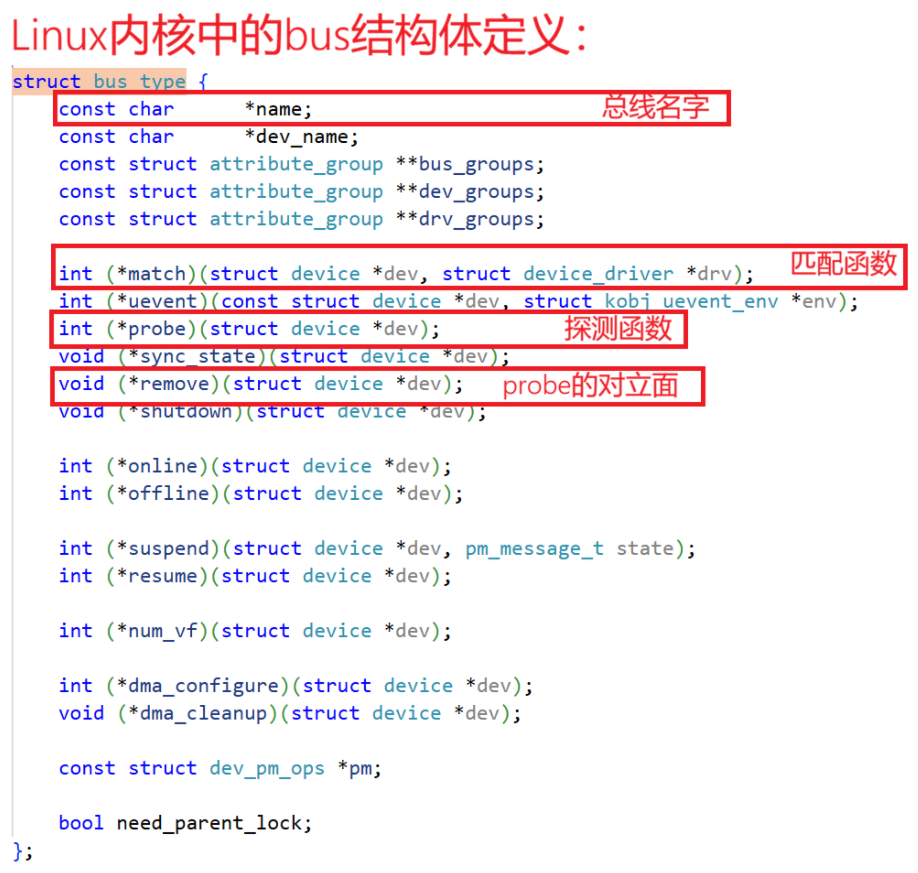

（2）总线在源码中的结构体：行为结构体
我上图框出的几个大家了解一下，其余的暂时不需要学习：
1.
const char *name—— 总线名字
- 作用：标识这条总线的名称（如
"platform"、"i2c"、"spi"），会在/sys/bus/目录下生成对应文件夹。- 意义：是内核和用户态识别总线的唯一标识，比如
ls /sys/bus就能看到所有注册的总线。
2.
int (*match)(struct device *dev, struct device_driver *drv)—— 匹配函数
- 作用：内核用来判断「某个设备
dev是否能被某个驱动drv处理」的核心逻辑。- 典型场景：
- Platform 总线：通过设备树
compatible字符串和驱动of_device_id表匹配。- I2C 总线：通过设备地址和驱动支持的设备列表匹配。
- 意义：设备驱动模型的 “媒人”，决定了设备和驱动能否绑定。
3.
int (*probe)(struct device *dev)—— 探测函数
- 作用：当
match函数返回成功后，总线会调用此函数，完成设备的初始化工作。- 典型工作：
- 映射寄存器地址、申请中断、初始化硬件。
- 注册字符设备、输入设备等上层接口。
- 意义：设备真正 “活起来” 的入口，你写驱动时的
probe函数最终会被这里触发。
4.
void (*remove)(struct device *dev)—— probe 的对立面
- 作用：设备卸载时调用，负责清理
probe中申请的所有资源。- 典型工作：
- 释放中断、注销设备接口。
- 取消寄存器映射、关闭硬件时钟。
- 意义：和
probe成对出现，保证资源不泄漏，是驱动稳定性的关键。

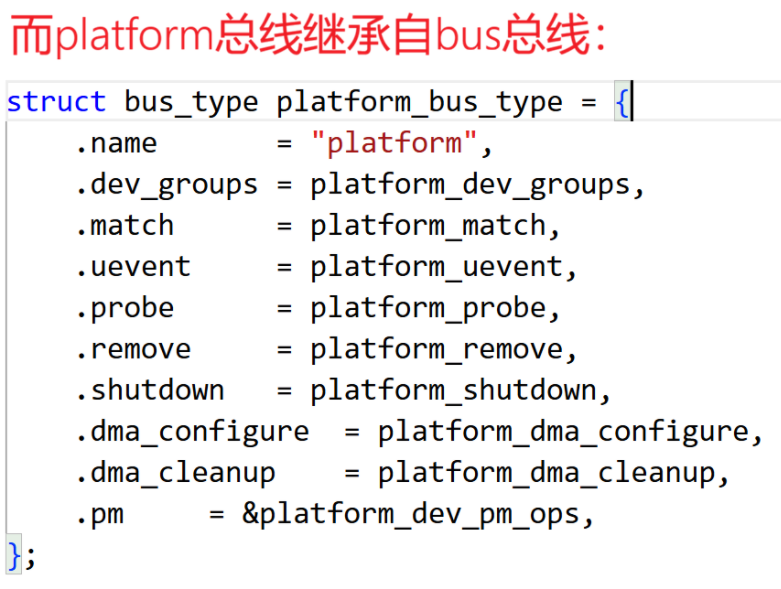

而platform总线作为各种SOC外设的虚拟总线，他肯定也是继承于Struct Bus的，他的定义如下：
这其中我们看到了许多.name .match的用法，他其实C99 标准的「指定初始化器」语法，专门用于给结构体成员赋值，也是 Linux 内核最推荐的写法。我们之前在学C语言的时候，是首先声明一个结构体，但是无法直接在结构体声明的时候赋默认值的，而是要等到创建的时候再写，这样就比较麻烦，尤其是在Linux内核中一个结构体可能有大量的成员，所以采取了这种写法，更加方便、且不容易因为维护调换了成员位置而出错。
那么platform总线其实没有对struct Bus进行扩展，而是单纯的给其赋初值，就成为了截然不同的类型。这也是C语言版继承+多态的常见做法。

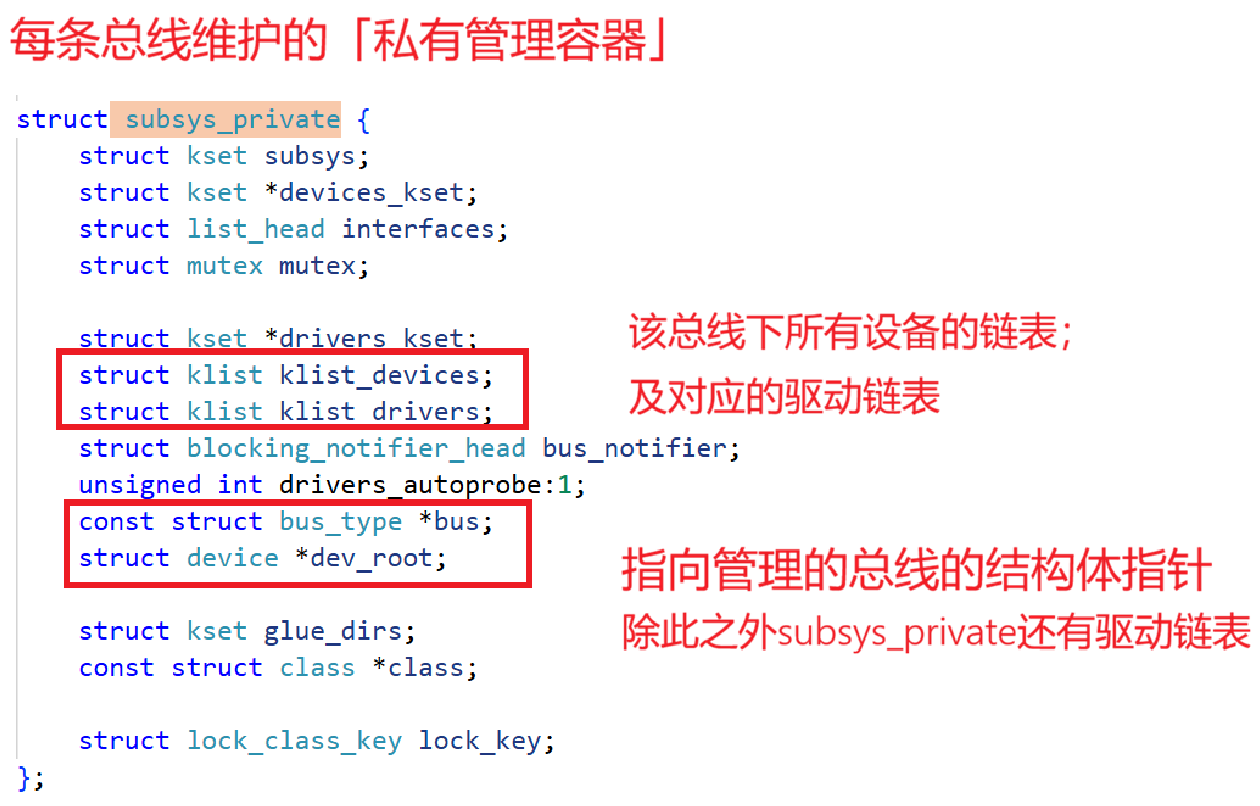

（3）struct subsys_private：每条总线维护的「私有管理容器」
它是 Linux 驱动核心（driver core）为每条总线维护的「私有管理容器」，专门用来管理单条总线的所有设备、驱动和内部状态，而不是把所有总线都放一起。
简单说：
- 每注册一条总线（比如
platform_bus_type、pci_bus_type），内核都会单独创建一个subsys_private实例。- 这个实例只服务于这一条总线，是总线背后的「大管家」，负责：
- 管理挂在这条总线下的所有设备（
klist_devices）- 管理这条总线上的所有驱动（
klist_drivers）- 维护总线的锁、通知链、sysfs 目录结构等内部状态

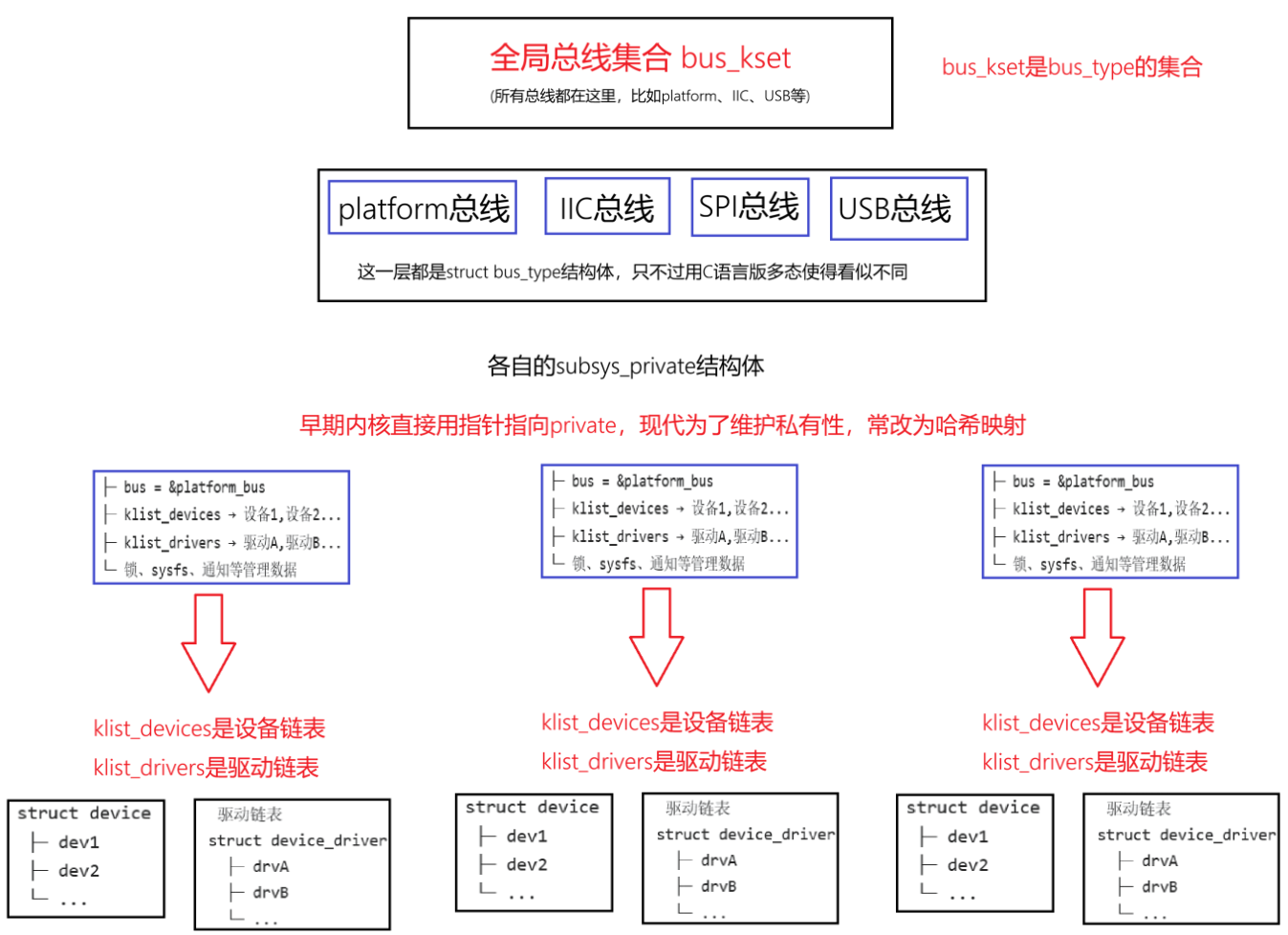

（4）总线框架
五、从设备树到sysfs系统的全流程

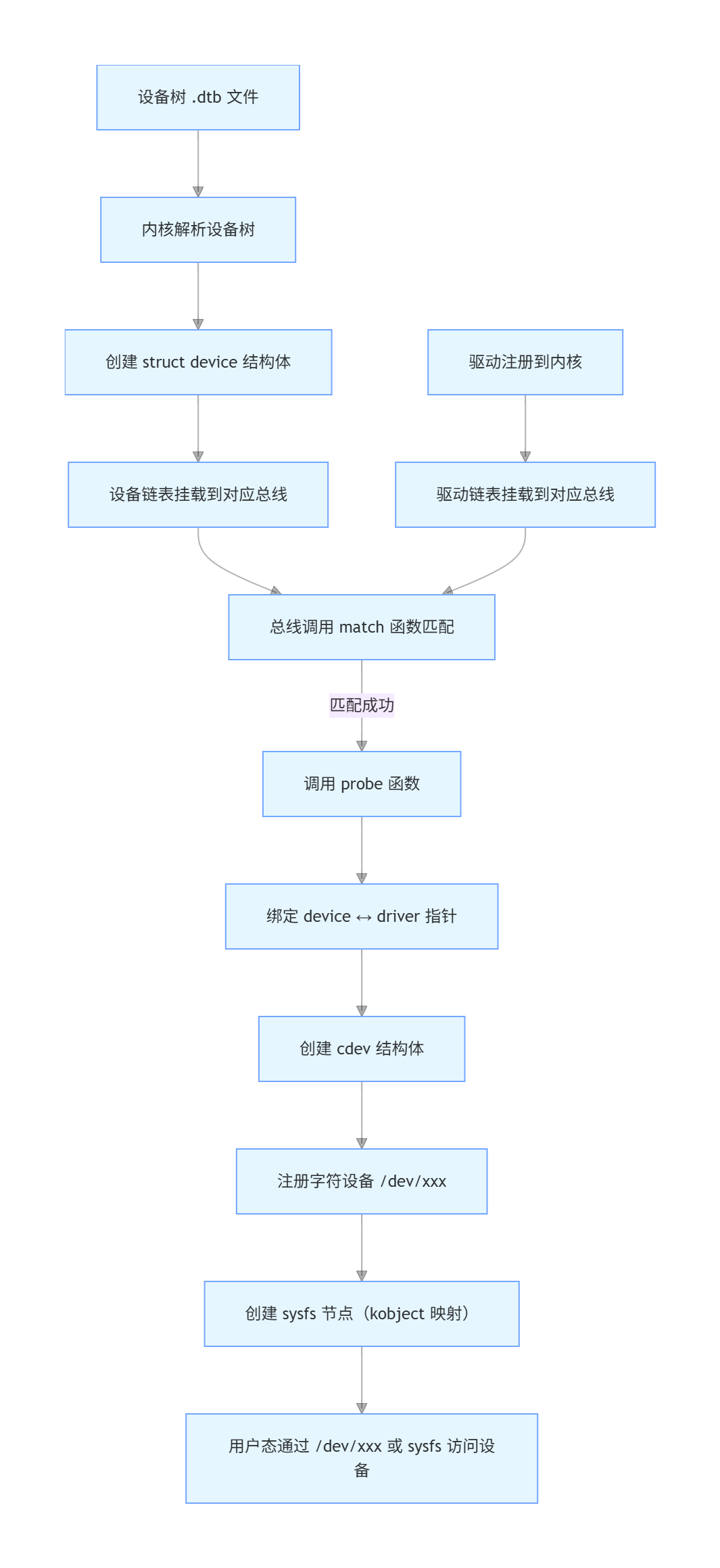

上面的讲解足以帮助大家宏观理解Linux驱动开发中的3层架构：设备树、总线、sysfs文件系统，但是总的流程是什么样子呢，可以看看下面的图。
下面是详细的解释：

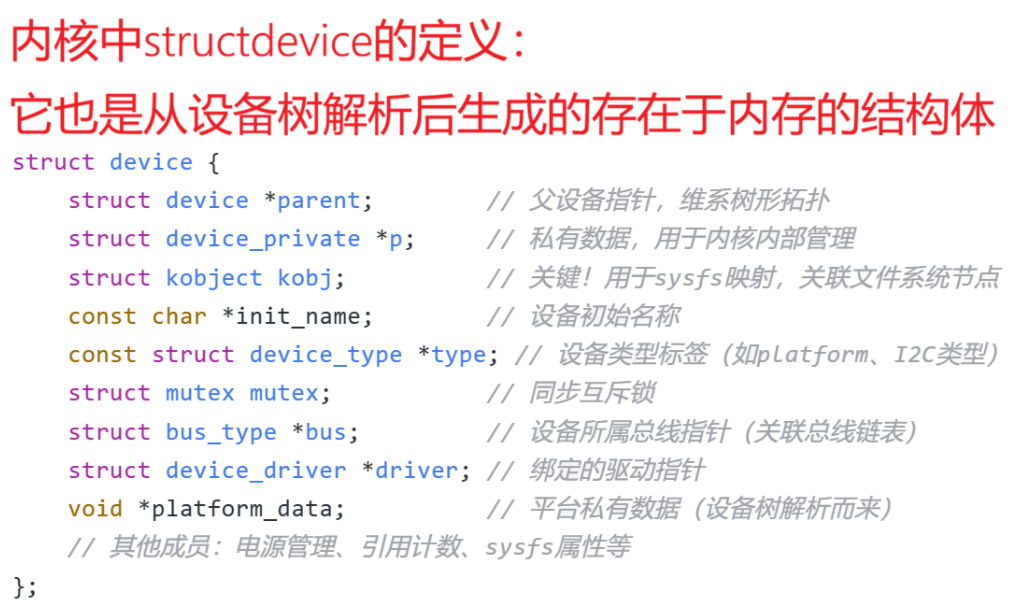

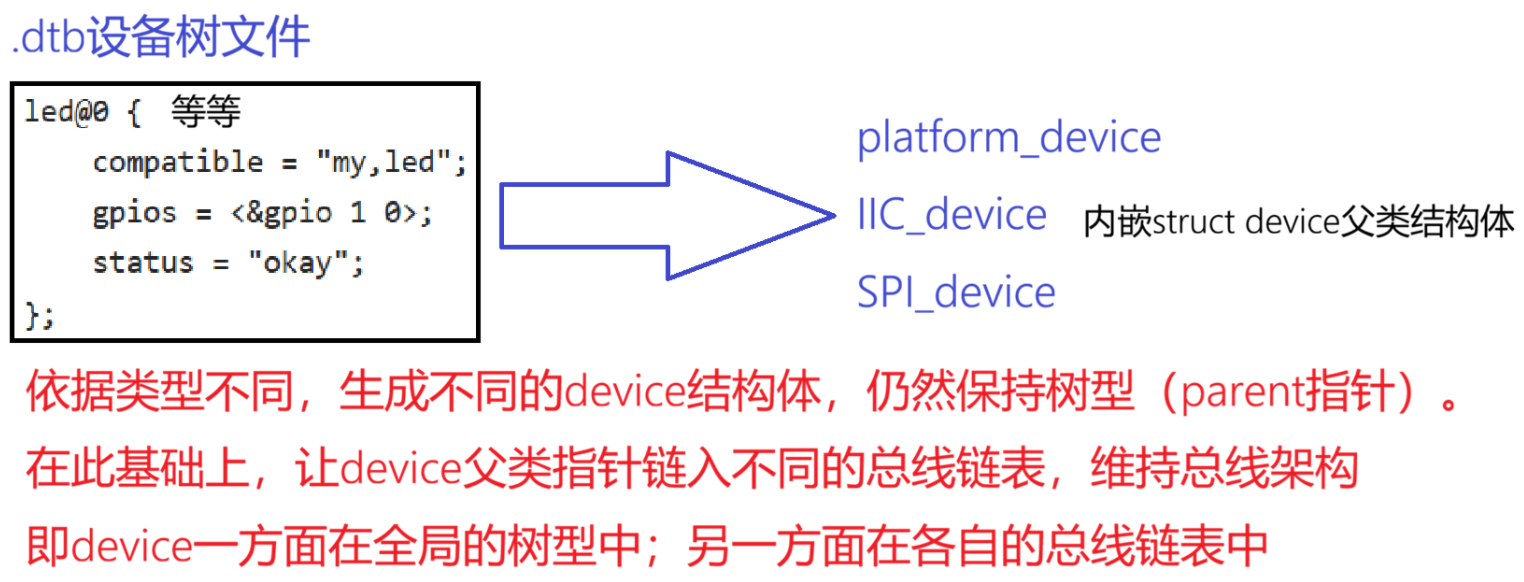

（1）内核解析设备树，创建struct device结构体
当内核读取设备树的信息后，会把他们解析成struct device结构体（这一步只是把文本信息翻译成结构体，本质仍然是树）。不过这个struct device只是父类，由于总线架构中有多种总线类型：IIC、SPI、Platform等，所以真正生成的结构体黑丝是struct device的子类，而把struct device作为公共部分及后续链表的节点标记。
这里注意一点：
struct device管的是硬件拓扑结构，包含设备在哪，设备怎么连接。而cdev则管用户态该怎么访问这个设备，包含设备号、file_operations等。
在这个过程中，有一个成员叫做kobject，他是未来给sysfs文件系统映射用的，有个了解即可。

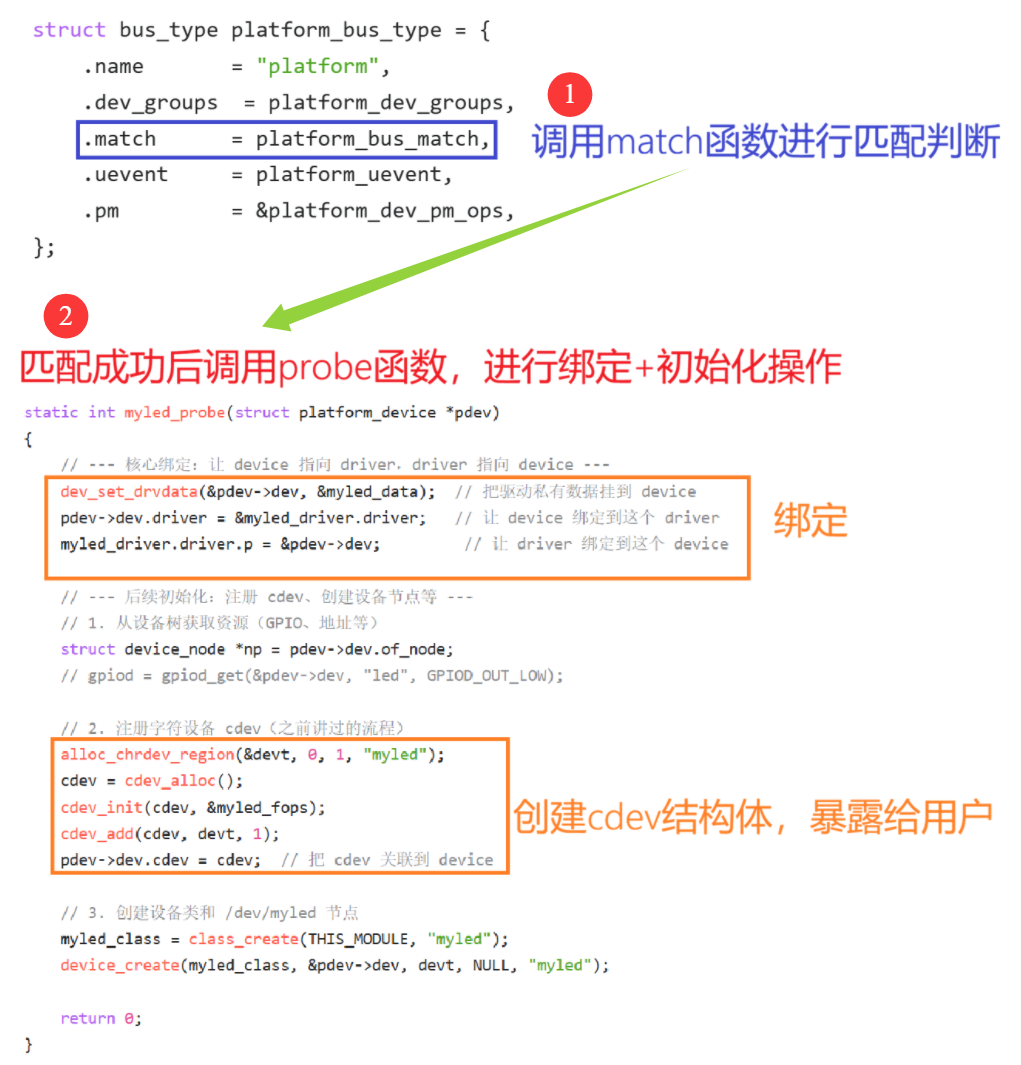

（2）总线架构的2个链表进行匹配绑定
我们说一个总线会有两条链表：设备链表（device链表）和驱动链表（driver链表）。调用bus_type中的回调函数match进行探测匹配，讲device链表和driver链表的.compatible字段一一比对，如果是一样的则匹配成功。进一步调用probe函数，它将两个链表节点的指针互相绑定后，创建cdev等上层用于能看得到的接口。
当你绑定完成后，用户态就可以通过cdev提供的file_operations找到该设备文件的驱动函数了，从而完成整个驱动的编写流程。
而目前我们只看了设备结构体的创建过程，实际上还差驱动结构体，他也是需要你通过特定接口先注册到Linux内核中的，这个我们在写代码的时候再详细说明，你只需要记住：每次驱动链表、设备链表任意一个发生变化的时候，总线都会自动调用match函数进行遍历匹配。
