高速精密绘图仪笔尖能在纸上跑出米每秒级速度却连发丝粗细的误差都没有，晶圆台托着指甲盖大的芯片在光刻机里微米级挪位卡得死死的，这些“直来直去还准到离谱”的家伙，核心大多都是永磁同步直线电机——PMLSM，今天咱们就从工科生最挠头的“模型怎么搭”“搭完怎么跑”“跑出来怎么改”三个点唠，从只会搜论文摘要，到能对着自己的仿真结果调参数调结构。

---

第一站入门篇：别信“模型都一样”，先搭个“最朴素的能用就行”的PMLSM模型

很多新手上来就啃有限元分析（FEA）的黑箱子，跑三天两夜出来个波形还不对参数的锅，何苦呢？PMLSM本质就是把旋转的永磁同步电机（PMSM）“剪一刀展开成直线”，所以先用MATLAB/Simulink里的PMSM模块“改一改直线的味道”，搭个控制环全的集中参数模型，先爽爽高速定位的感觉再说。

第一步：先摸清楚“剪一刀展开”到底改了啥参数

• 磁链的变化率：旋转的是“角速度ω=2πn/60”，展开成直线就是“线速度v=2πnτ/60”（τ是极距，简单说就是相邻两个磁铁南极北极的直线距离）
• 电磁推力公式：旋转的是“电磁转矩Te”，展开成直线就是把旋转的半径（一般是气隙半径rg）换成线速度对应的系数——其实就是Te/rg，但集中参数模型里更常用的推导是Fem = (3π/pτ) ψf iq + (3π/pτ)(Ld - Lq)idiq（p是极对数，ψf是永磁体磁链幅值，LdLq是d-q轴电感），对，和PMSM的转矩公式几乎一模一样，只是前面多了个(3π/pτ)的转换因子
• 还要加个“直线电机特有的麻烦”项？不对入门先别加，比如齿槽力、端部力这些非线性，先放一放，等控制环跑通再喂进去

第二步：Simulink里的“直线版PMSM”速成

别自己从零画电感模块、坐标变换模块，太费头发！MATLAB/Simulink里自带Motor Control Blockset（MCB） 或者 Simscape Electrical Specialized Power Systems，都有现成的PMSM子系统，咱们只需要改几个参数就行：

% 先打开一个Simulink空白模型，然后用代码帮咱们调下PMSM的参数
% 假设咱们搭的是一台超入门级的小推力PMLSM：极对数p=2，极距τ=20mm，永磁体磁链ψ_f=0.08Wb，L_d=L_q=0.001H（忽略凸极效应入门更简单），定子电阻R_s=0.5Ω，额定推力F_rated=10N
open_system(new_system('PMLSM_Basic'));
add_block('mcb/PMSM', 'PMLSM_Basic/PMLSM');
set_param('PMLSM_Basic/PMLSM', 'Ld', '0.001');
set_param('PMLSM_Basic/PMLSM', 'Lq', '0.001');
set_param('PMLSM_Basic/PMLSM', 'Rs', '0.5');
set_param('PMLSM_Basic/PMLSM', 'FluxPM', '0.08');
set_param('PMLSM_Basic/PMLSM', 'PolePairs', '2');
% 最重要的！把“机械转动惯量J”换成直线的“质量M”，把“粘滞阻尼系数B”换成直线的“粘滞阻尼系数B_l”！
% 转动惯量和质量的转换？哦对Simulink的PMSM模块如果是“机械端口选择为旋转机械”才需要，直接加Simscape的“Rotational-Translational Interface”更简单！
add_block('simscape/Foundation Library/Mechanical/Mechanical Sensors and Transducers/Rotational-Translational Interface', 'PMLSM_Basic/Rot2Trans');
set_param('PMLSM_Basic/Rot2Trans', 'LeadScrewPitch', '4*0.02'); % LeadScrewPitch其实就是2πτp？不对入门咱们直接简化τ*2p，让线速度v=角速度ω*(τ*p)，因为展开后的线速度和角速度的关系可以这么凑：极对数p，转一圈（2π弧度）走2p个极距，也就是2pτ的距离，所以没错v=ω*pτ，那LeadScrewPitch就填pτ=0.04m

然后把剩下的FOC控制环（Id=0控制，入门推力只靠q轴电流，最直观）搭起来：转速环PI→电流环PID→SVPWM→逆变器→直线电机→Rot2Trans接口出来拉质量块。

第三步：跑个小测试爽爽

咱们给位置指令加个1m/s的梯形速度曲线，目标位置5m，质量块设成0.1kg（小质量更容易看出效果），粘滞阻尼设成0.01N/(m/s)。跑出来的波形应该是什么样？速度环先冲再稳，推力和q轴电流成正比（因为Id=0而且忽略凸极和非线性），位置曲线刚好在5m的时候停下，误差大概在±0.001m？如果不是±0.001m，那就调一下位置环PI的参数，比如把P调大一点（别超调太多就行）。

---

第二站进阶篇：喂进“真实的直线电机麻烦”，仿真才不是纸上谈兵

入门的那个模型跑出来太“完美”了，真实的PMLSM有齿槽力、端部力这些推力波动，还有摩擦力、负载扰动这些外部干扰，如果不加这些，优化出来的参数拿到实物上根本不能用。咱们今天就加两个最典型的：齿槽力和库仑+粘滞摩擦力。

第一步：齿槽力怎么加？别硬算有限元的结果，先用经验公式凑！

齿槽力是因为定子铁芯有齿有槽，永磁体路过齿的时候吸力大，路过槽的时候吸力小，反复横跳产生的。入门级的齿槽力经验公式很简单：

% 齿槽力经验公式：F_cog = F_cog0*sin(2πp x / τ)
% F_cog0是齿槽力幅值，入门级的小推力PMLSM大概是额定推力的5%，也就是0.5N
% 先写个MATLAB Function放到Simulink里
function F_cog = cogging_force(x)
p = 2;
tau = 0.02;
F_cog0 = 0.5;
F_cog = F_cog0 * sin(2*pi*p*x / tau);
end

这个公式对不对？大概对！如果要更准的，可以先做个简单的二维有限元分析（Ansys Maxwell二维瞬态或者Harmonic），把齿槽力随位置变化的曲线导出来，再用MATLAB的“Curve Fitting Toolbox”拟合一下，比如加个二次谐波三次谐波之类的，但入门进阶先用这个正弦曲线就行。

第二步：库仑+粘滞摩擦力怎么加？Simulink里有现成的模块吗？

有！Simscape Electrical Specialized Power Systems里的“Mechanical Load”模块，或者Simscape里的“Translational Friction”模块，都可以直接选“库仑+粘滞”模型。咱们还是用Simscape的吧，更真实：

% 把入门篇里的质量块换成Simscape的“Translational Mass”模块，再加上“Translational Friction”模块
% 库仑摩擦力F_coul设成0.2N，粘滞阻尼系数B_l还是0.01N/(m/s)
add_block('simscape/Foundation Library/Mechanical/Translational Elements/Translational Friction', 'PMLSM_Basic/Friction');
set_param('PMLSM_Basic/Friction', 'CoulombFriction', '0.2');
set_param('PMLSM_Basic/Friction', 'ViscousFriction', '0.01');

第三步：喂进麻烦后的波形对比

咱们再跑一遍刚才的1m/s梯形速度曲线，对比一下加麻烦前后的推力和位置波形：

• 推力波形：加之前是完美的梯形（因为速度环是梯形，电流环PI跟踪），加之后推力波形有了小波动，而且启动和停止的时候还有库仑摩擦力的尖峰
• 位置波形：加之前几乎没有误差，加之后启动的时候有一点点滞后（因为库仑摩擦力阻碍运动），停止的时候可能会有一点点抖动（因为推力波动和库仑摩擦力的换向）

如果要把这个抖动消掉？可以试试滑模控制（SMC） 或者 模型预测控制（MPC），但这是下一站优化篇的内容了，咱们先记下来这个问题。

---

第三站精通篇：调参数调结构，让仿真结果无限接近实物需求

现在咱们的模型“有血有肉”了，接下来就是优化——要么优化控制参数（PI、SMC、MPC的系数），要么优化结构参数（极距τ、永磁体厚度h、齿槽宽比bs/bt）。咱们今天就分别优化一个：控制参数用遗传算法（GA）调SMC的滑模面系数和趋近律系数，结构参数用Ansys Maxwell二维瞬态+Isight集成调τ和h。

第一步：控制参数优化——遗传算法调SMC的滑模系数

Id=0的PI控制对付不了推力波动和库仑摩擦力，咱们先把控制环换成SMC，然后用GA调系数。SMC的核心是滑模面s和趋近律，咱们选最常用的线性滑模面和指数趋近律：

% 位置环的线性滑模面：s = c1*(x_ref - x) + c2*(v_ref - v)
% 指数趋近律：ds/dt = -ε*sign(s) - k*s
% GA的目标函数是位置跟踪误差的积分绝对值（IAE）：J = ∫|x_ref - x|dt
% 约束条件是c1>0, c2>0, ε>0, k>0
% 先写个SMC的控制逻辑MATLAB Function，再写个GA的优化脚本
% 优化脚本大概长这样（简化版，别直接复制粘贴，要结合自己的模型）
fitnessfcn = @(c) PMLSM_SMC_IAE(c); % c是[c1,c2,ε,k]
nvars = 4;
lb = [1,1,0.1,0.1]; % 下界
ub = [100,100,10,10]; % 上界
options = optimoptions('ga','Display','iter','MaxGenerations',50);
[x,fval,exitflag,output] = ga(fitnessfcn,nvars,[],[],[],[],lb,ub,[],options);

把优化出来的c1,c2,ε,k放到SMC的控制逻辑里，再跑一遍刚才的梯形速度曲线，IAE会比PI控制小很多，大概能小50%以上，位置误差也会从±0.001m降到±0.0001m左右，爽不爽！

第二步：结构参数优化——Maxwell二维+Isight集成调τ和h

刚才的优化是“改算法改参数”，现在咱们改“硬件结构”——目标是减小齿槽力幅值Fcog0，因为齿槽力是推力波动的主要来源之一。咱们选两个最容易改的结构参数：极距τ和永磁体厚度h，目标函数是Fcog0最小，约束条件是额定推力F_em≥10N，总成本（可以简化为永磁体体积V=hτL*2p最小，L是定子铁芯长度）尽量小。

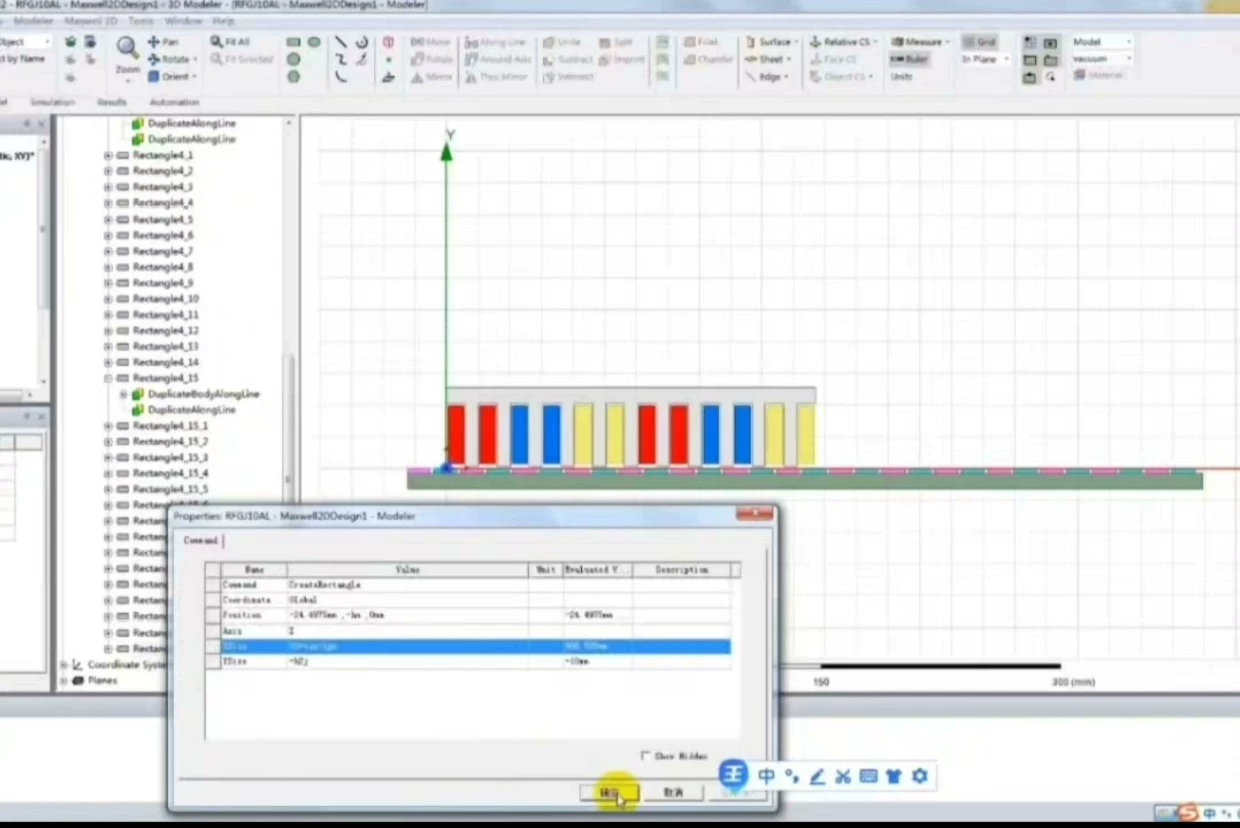

怎么把Maxwell和Isight集成起来？其实很简单，Isight里有个“COMSOL Multiphysics”或者“Ansys Maxwell”的插件，咱们先在Maxwell里做个二维瞬态模型，设置好τ和h为设计变量，设置好Fcog0和Fem为输出变量，然后把这个模型导入Isight，加上遗传算法或者粒子群算法（PSO）作为优化算法，设置好约束条件和目标函数，点击“Run”就行。

永磁同步直线电机，建模，仿真及优化教学 从入门到精通永磁同步直线电机

优化出来的结果大概是什么样？比如τ可能从原来的20mm变成19.5mm（刚好和齿槽宽凑成半整数齿槽配合，齿槽力会大幅减小），h可能从原来的5mm变成4mm（减小永磁体体积但保证额定推力），F_cog0会从原来的0.5N降到0.1N左右，爽不爽！

---

最后唠两句

从入门到精通PMLSM的建模仿真优化，关键是先搭简单模型，再慢慢加真实的麻烦，最后调参数调结构。别一开始就啃FEA的黑箱子，别一开始就用复杂的算法，先用MATLAB/Simulink的集中参数模型爽爽，等有了感觉再往上加东西。还有，仿真只是辅助，最终还是要做实物验证——因为仿真里的很多参数都是假设的，比如定子电阻Rs会随温度变化，永磁体磁链ψf会随温度和磁场变化，这些都是仿真里很难完全考虑到的。

好了，今天的唠嗑就到这里，有什么问题欢迎在评论区留言！
