一、引言
工业上位机软件作为连接底层工业设备与上层管理系统的核心枢纽，承担着数据采集、实时监控、逻辑控制、数据存储与交互等关键职能。随着工业 4.0 的深化落地，制造业对上位机软件的灵活性、扩展性、兼容性和实时性提出了更高要求 —— 不仅需要适配 S7、OPC、Modbus 等多协议工业设备，还需支持组态化配置、后台脚本扩展、变量存储与第三方数据转发。本文基于 C++ 语言特性，从架构设计原则、核心模块划分、关键技术实现、性能优化等维度，系统阐述一套高可用、可扩展的工业上位机软件架构，满足现代工业场景下的复杂需求。

二、架构设计原则
上位机软件架构设计需兼顾工业场景的特殊性与软件工程的通用性，核心遵循以下原则：

（一）分层解耦原则
采用分层架构将软件拆分为界面层、业务逻辑层、协议适配层、数据层，层间通过标准化接口交互，降低模块耦合度。例如协议适配层对上层屏蔽 S7、Modbus、OPC 等协议的差异，业务逻辑层无需关注设备通信细节，仅需调用统一的数据读写接口。

（二）组态化与可配置原则
核心功能支持可视化组态配置，替代硬编码开发。通过组态编辑器定义设备连接参数、数据采集点、显示界面布局、报警规则等，降低现场部署与维护成本，适配不同行业、不同产线的个性化需求。

（三）实时性优先原则
工业场景对数据采集与显示的实时性要求严苛（通常毫秒级），架构设计需优化数据传输链路，采用异步 I/O、多线程并发、内存映射等技术，减少数据处理延迟，避免卡顿、丢包等问题。

（四）兼容性与扩展性原则
协议适配层采用插件化设计，支持新增工业协议的热插拔；变量系统设计通用数据模型，兼容不同类型（整型、浮点型、布尔型）、不同维度（单值、数组）的工业数据；脚本引擎支持自定义逻辑扩展，满足复杂业务场景的个性化需求。

（五）可靠性与容错原则
设计异常处理机制、断线重连机制、数据缓存机制，应对工业现场网络波动、设备离线等异常情况；关键数据采用本地缓存 + 持久化存储双模式，避免数据丢失；操作日志与错误日志全覆盖，便于问题定位与排查。

三、整体架构设计

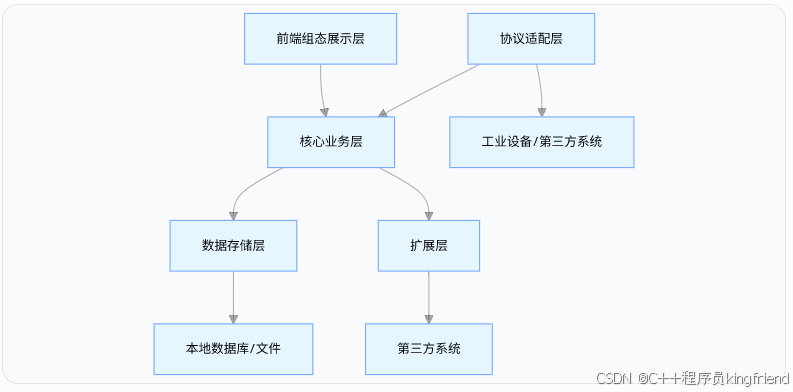

基于上述原则，上位机软件采用 “前端组态展示层 + 核心业务层 + 协议适配层 + 数据存储层 + 扩展层” 的五层架构，整体架构如下图所示：

（一）前端组态展示层
前端组态展示层是用户与软件交互的核心入口，承担实时数据显示、组态配置、操作控制等功能，基于 C++ 的 Qt/ MFC 框架实现（Qt 跨平台性更优，优先推荐）。

1. 核心功能模块
组态编辑器：可视化配置界面，支持拖拽式布局，可定义画面元素（仪表盘、曲线图、指示灯、按钮等）、数据绑定关系（将画面元素与设备变量关联）、动画效果（如数值变化触发仪表盘指针转动）、报警显示规则等。组态数据以 XML/JSON 格式存储，支持导入 / 导出组态工程。
实时监控界面：加载组态工程文件，实时渲染设备数据 —— 通过与业务逻辑层的实时数据总线交互，接收变量更新通知，刷新界面元素。支持多画面切换、全屏显示、数据快照导出等功能。
操作控制界面：提供设备参数下发入口，用户可通过界面按钮、输入框等触发指令，经业务逻辑层转发至协议适配层，实现对底层设备的远程控制（如修改 PLC 寄存器值、启停设备）。
报警与日志界面：实时显示设备异常、数据越限等报警信息，支持报警分级（紧急、警告、提示）、报警确认 / 清除；展示操作日志、通信日志、错误日志，支持按时间、类型、设备筛选查询。
2. 关键技术实现
数据绑定机制：基于观察者模式设计，前端界面元素作为 “观察者” 订阅业务层的变量对象，当变量值更新时，业务层主动推送通知，前端触发界面刷新，避免轮询导致的性能损耗。
双缓冲绘图：工业场景需高频刷新实时数据（如每秒 10 次以上），采用双缓冲技术避免界面闪烁 —— 先在内存缓冲区绘制画面，绘制完成后一次性刷新到屏幕。
组态元素复用：将常用的仪表盘、曲线图等封装为可复用的自定义控件，控件内置数据解析、样式配置、动画逻辑，降低组态开发成本。
（二）核心业务层
核心业务层是软件的 “中枢大脑”，承接前端的组态配置与操作指令，协调协议适配层、数据存储层、扩展层的交互，实现数据流转的核心逻辑。

1. 核心功能模块
变量管理模块：构建统一的变量模型，是整个软件的数据核心。每个变量包含唯一标识、数据类型、采集地址（如 Modbus 寄存器地址、S7 PLC 的数据块地址）、采集周期、存储策略、转发规则等属性。支持变量分组管理（按设备、按产线）、变量批量导入 / 导出、变量值实时读写。
数据采集调度模块：根据变量配置的采集周期，调度协议适配层的设备驱动，实现周期性数据采集；支持触发式采集（如设备状态变化时立即采集）。采用多线程调度机制，不同设备的采集任务分配至独立线程，避免单设备通信阻塞影响整体采集效率。
脚本引擎模块：集成轻量级脚本引擎（如 Lua、Python 嵌入 C++），支持用户编写后台脚本实现复杂业务逻辑。脚本可访问变量系统（读取 / 写入变量值）、调用系统 API（如文件操作、网络通信）、定义定时任务或事件触发逻辑（如当温度变量超过阈值时，自动下发降温指令）。
数据转发模块：根据变量配置的转发规则，将指定变量实时转发至第三方系统。支持 TCP/UDP Socket、MQTT、HTTP/HTTPS、OPC UA 等转发协议，可配置转发周期、数据格式（JSON、二进制、CSV）、重连策略等。
报警管理模块：实时监控变量值，对比预设的报警阈值（上限、下限、波动范围），触发报警事件；管理报警状态（未确认、已确认、已清除），记录报警时间、恢复时间等信息，并推送至前端展示层。
2. 关键技术实现
线程池设计：数据采集、脚本执行、数据转发等任务统一接入线程池管理，避免频繁创建 / 销毁线程的性能开销；通过任务优先级调度（如报警处理任务优先级高于普通采集任务），保障核心业务的实时性。
内存数据库：将所有变量的实时值存储在内存数据库中（如基于 std::unordered_map 实现轻量级内存库），提供高速读写接口，前端展示层、脚本引擎、转发模块均从内存数据库获取数据，避免重复采集。
事件驱动模型：基于事件总线实现模块间通信，如 “变量值更新”“设备断线”“报警触发” 等事件通过总线广播，订阅模块按需处理，降低模块间的直接耦合。
（三）协议适配层
协议适配层是上位机与底层工业设备的 “通信桥梁”，负责实现不同工业协议的解析与封装，向上层提供统一的设备访问接口。

1. 核心功能模块
协议驱动插件框架：采用插件化设计，每个工业协议（S7、Modbus RTU/TCP、OPC DA/UA）对应一个独立的驱动插件，插件通过动态链接库（DLL）加载，支持新增协议的热插拔。框架定义标准化的驱动接口（如连接设备、断开连接、读取数据、写入数据），所有插件实现统一接口，上层无需关注协议细节。
S7 协议驱动：基于 S7COMM 协议实现与西门子 PLC（S7-200/300/400/1200/1500）的通信，支持读取 / 写入位、字节、字、双字、浮点数等数据类型，适配不同 CPU 的通信机制（如 PG/OP 通信、S7 客户端通信）；处理通信过程中的帧解析、校验、重传逻辑。
Modbus 协议驱动：支持 Modbus RTU（串口）、Modbus TCP 两种模式，实现线圈（Coil）、离散输入（Discrete Input）、保持寄存器（Holding Register）、输入寄存器（Input Register）的读写；支持多从站地址管理，处理串口通信的帧起始 / 结束判断、CRC 校验。
OPC 协议驱动：适配 OPC DA（COM/DCOM）和 OPC UA（跨平台、安全）协议，作为 OPC 客户端连接 OPC 服务器，订阅或读取服务器中的变量，同时支持将本地变量发布为 OPC UA 服务器，供第三方系统访问。
通信状态管理：实时监控各设备的通信状态（在线 / 离线），实现断线自动重连机制；统计通信成功率、数据延迟等指标，供上层监控与分析。
2. 关键技术实现
异步 I/O 通信：采用 C++ 的 asio 库实现异步 Socket 通信（Modbus TCP、S7、OPC UA），避免同步通信导致的线程阻塞；串口通信基于 Windows API（CreateFile、ReadFileEx）或 Qt SerialPort 实现异步读写。
协议帧解析与封装：针对不同协议的帧格式（如 Modbus 帧包含从站地址、功能码、数据、CRC；S7 帧包含 TPKT、COPT、S7COMM 头），封装专用的帧解析类，实现帧的组装、解析、校验；处理粘包 / 拆包问题（如基于长度、结束符、超时机制）。
超时与重试机制：为每个通信请求设置超时时间，超时后触发重试；限制最大重试次数，避免无限重试占用资源。
（四）数据存储层
数据存储层负责实现变量数据的持久化存储，支持历史数据查询、统计分析、报表导出等功能。

1. 核心功能模块
存储策略管理：支持按变量配置存储规则，如 “实时变量按 1 秒间隔存储”“关键变量永久存储”“普通变量存储 7 天自动清理”；支持触发式存储（如变量值变化超过阈值时存储），减少无效数据存储。
本地数据库管理：采用轻量级嵌入式数据库（如 SQLite、PostgreSQL 嵌入式版）存储历史数据，数据表设计包含变量 ID、采集时间、变量值、数据质量（如有效、无效、超时）等字段；优化数据库写入性能，采用批量写入、事务提交、索引优化等策略。
文件存储模块：对于高频采集的海量数据（如每秒 1000 点以上），支持以二进制文件 / CSV 文件格式存储，降低数据库写入压力；文件按时间分片（如每小时一个文件），便于管理与导出。
数据查询与导出模块：提供历史数据查询接口，支持按变量、时间范围、数据质量筛选；支持将查询结果导出为 Excel、CSV 文件，或生成趋势曲线图。
2. 关键技术实现
数据缓存与批量写入：先将待存储数据缓存至内存队列，当队列达到指定大小或达到定时周期（如 10 秒）时，批量写入数据库，减少数据库 I/O 次数。
数据压缩存储：对于数值型历史数据，采用差值压缩、行程编码等轻量级压缩算法，降低存储占用空间；例如存储相邻数据的差值，而非完整数值。
数据库连接池：维护固定数量的数据库连接，避免频繁创建 / 关闭连接的开销，提升数据写入 / 查询效率。
（五）扩展层
扩展层是软件的功能延伸，主要实现与第三方系统的交互，以及个性化需求的扩展支持。

1. 核心功能模块
第三方数据转发模块：基于核心业务层的变量转发规则，将指定变量实时推送至 MES、ERP、云平台等第三方系统。支持多种转发方式：
TCP/UDP Socket：以自定义二进制格式或 JSON 格式发送数据；
MQTT：接入工业物联网平台（如阿里云 IoT、华为云 IoT），作为 MQTT 客户端发布变量数据；
HTTP/HTTPS：通过 REST API 将数据推送至 Web 服务器；
OPC UA：作为 OPC UA 服务器，供第三方 OPC 客户端访问本地变量。
API 接口模块：提供标准化的 C/S API 接口（如 TCP Socket、DLL）和 B/S API 接口（如 HTTP RESTful），支持第三方软件调用上位机的功能（如读取变量值、下发控制指令）。
日志与审计模块：记录所有操作行为（如组态修改、设备控制、参数下发）、通信日志（如连接 / 断开、数据读写）、错误日志（如通信失败、脚本执行异常），日志存储至本地文件或数据库，支持按条件查询与导出，满足工业场景的审计需求。
2. 关键技术实现
数据格式标准化：转发数据采用 JSON 或 Protobuf 格式，保证跨系统交互的兼容性；Protobuf 格式兼具压缩率高、解析效率高的特点，适合工业场景的大数据量转发。
转发容错机制：第三方系统离线时，将待转发数据缓存至本地文件，恢复连接后自动补发；限制缓存数据的最大量，避免磁盘占满。
四、关键技术难点与解决方案
（一）多协议适配与统一接口
难点：不同工业协议的通信机制、数据格式差异大，上层业务层难以适配所有协议的细节。解决方案：

定义抽象基类IDeviceDriver，包含Connect()、Disconnect()、ReadVariable()、WriteVariable()等纯虚函数；
每个协议驱动继承该基类并实现具体逻辑，编译为独立 DLL；
核心业务层通过驱动管理器加载 DLL，创建驱动实例，调用统一接口完成数据读写，完全屏蔽协议差异。
（二）实时数据采集与显示的性能优化
难点：当采集点数量达数千甚至上万时，高频采集易导致 CPU 占用率过高、界面卡顿。解决方案：

采集任务分级调度：核心变量（如设备状态）采用 100ms 采集周期，普通变量采用 1s 周期，非关键变量采用 5s 周期；
数据批量处理：协议驱动一次读取多个变量的数据（如 Modbus 一次读取 10 个寄存器），减少通信次数；
界面刷新优化：仅更新变化的变量对应的界面元素，避免全量刷新；采用 Qt 的 QML/OpenGL 渲染复杂组态画面，提升渲染效率。
（三）组态化设计的灵活性与易用性平衡
难点：组态功能过于灵活会增加用户操作复杂度，过于简单则无法满足个性化需求。解决方案：

预设行业模板：针对通用场景（如流水线监控、泵站监控）提供预制组态模板，用户可直接修改参数使用；
模块化组态：将画面拆分为设备模块、趋势模块、报警模块等，用户可组合模块快速搭建界面；
脚本扩展组态：支持在组态元素上绑定脚本（如按钮点击触发脚本执行），满足复杂交互需求。
（四）网络异常下的数据可靠性
难点：工业现场网络波动易导致数据丢失、通信中断，影响软件稳定性。解决方案：

断线重连：协议驱动检测到通信中断后，按指数退避策略（如首次 1s 重试，第二次 2s，最大 10s）自动重连；
数据缓存：采集数据先写入内存缓存，网络恢复后同步至数据库 / 第三方系统；
心跳机制：定期向设备发送心跳包，检测设备在线状态，及时发现通信异常。
双网切换：如果主网络故障，切换到备份网络（5G）
五、架构部署与测试
（一）部署方案
上位机软件采用 C/S 架构部署，分为客户端（运行于工业现场的工控机）和可选的服务器端（用于集中管理多客户端数据）：

客户端：安装完整的软件模块，直接连接底层设备，实现本地采集、监控、存储；
服务器端（可选）：部署数据存储中心、用户管理中心，接收多个客户端的上传数据，实现集中监控与数据分析。
软件运行环境要求：

操作系统：Windows 10/11、Windows Server 2016+（Qt 版本可适配 Linux）；
硬件：CPU≥i5，内存≥8GB，硬盘≥128GB（存储历史数据需更大空间）；
通信接口：支持以太网、串口（RS232/485）、无线（4G/5G/WiFi）。
（二）测试方案
功能测试：验证各模块核心功能，如协议驱动能否正确读写设备数据、组态界面能否实时显示、脚本能否执行自定义逻辑、数据转发能否对接第三方系统；
性能测试：模拟数千个采集点的高频采集，测试 CPU 占用率、内存使用率、数据采集延迟，确保满足实时性要求；
稳定性测试：连续运行 72 小时以上，模拟网络中断、设备离线等异常场景，验证软件无崩溃、数据无丢失；
兼容性测试：对接不同品牌、型号的设备（如西门子 S7-1200 PLC、Modbus RTU 传感器、OPC UA 服务器），验证协议适配的兼容性。
六、总结与展望
本文设计的上位机软件架构基于 C++ 语言特性，通过分层解耦、插件化、组态化、事件驱动等技术，实现了多协议设备采集、实时数据显示、脚本扩展、数据存储与第三方转发等核心功能，兼顾了工业场景的实时性、可靠性与扩展性。
