基于matlab的FFT滤波，可以实现对simulink模型中示波器的波形数据或者外部mat数据、csv数据进行谐波分析(FFT)和自定义频段清除，对已有数据特定频段的数据进行提取也可以。 优点是滤波前后波形无相位滞后，幅值衰减可补偿，不足之处在于不支持实时滤波。 图一是将图二的信号(含三次谐波)进行140hz-150hz频段谐波清除前后的时域及频谱图，图3是对给定数据进行特定频段信号提取。

在信号处理的世界里，基于Matlab的FFT滤波有着独特的魅力。它就像一个神奇的工具包，能对各种来源的数据施展“魔法”，实现复杂的谐波分析以及自定义频段的处理。

数据来源与处理目标

它可以处理Simulink模型中示波器捕获的波形数据，也能对外部的mat数据或者csv数据动手脚。无论是哪种数据，我们的目标主要有两个：一是进行谐波分析（FFT），二是实现自定义频段的清除，当然，提取特定频段的数据也不在话下。

FFT滤波的优点与不足

先来说说它的优点。基于Matlab的FFT滤波有个超赞的地方，就是滤波前后波形不会出现相位滞后的情况。这意味着信号在经过处理后，时间上的先后关系依然保持原样，不会变得“乱七八糟”。而且幅值衰减还能进行补偿，就好比信号在“长途跋涉”后有点“累”了，我们可以帮它“恢复元气”，让它保持原有的“精气神”。

基于matlab的FFT滤波，可以实现对simulink模型中示波器的波形数据或者外部mat数据、csv数据进行谐波分析(FFT)和自定义频段清除，对已有数据特定频段的数据进行提取也可以。 优点是滤波前后波形无相位滞后，幅值衰减可补偿，不足之处在于不支持实时滤波。 图一是将图二的信号(含三次谐波)进行140hz-150hz频段谐波清除前后的时域及频谱图，图3是对给定数据进行特定频段信号提取。

然而，它也不是十全十美的，其不足之处在于不支持实时滤波。这就好比一个厨师做菜虽然做得好吃，但不能边做边上菜，必须等所有菜都做好了才能端上桌。

代码示例与分析

下面咱们来看点实际的代码，以对含三次谐波的信号进行140hz - 150hz频段谐波清除为例。

% 假设已经读取数据到data变量中
fs = 1000; % 采样频率
n = length(data);
t = (0:n - 1)/fs;

% 进行FFT变换
Y = fft(data);
f = (0:n - 1)*(fs/n);

% 找到140hz - 150hz频段对应的索引
idx = find((f >= 140) & (f <= 150));

% 将该频段的频谱分量置零
Y(idx) = 0;

% 进行逆FFT变换得到滤波后的数据
filtered_data = ifft(Y);

这段代码一开始设置了采样频率fs，通过数据长度n算出时间向量t。然后对原始数据data进行FFT变换得到频谱Y，同时算出对应的频率向量f。接下来关键的一步，是找到我们要清除的140hz - 150hz频段在频率向量f中对应的索引idx，把这个频段的频谱分量直接置零，相当于把这一段的“声音”给“静音”了。最后通过逆FFT变换ifft把修改后的频谱变回时域信号，也就是我们滤波后的数据filtered_data。

实例图示

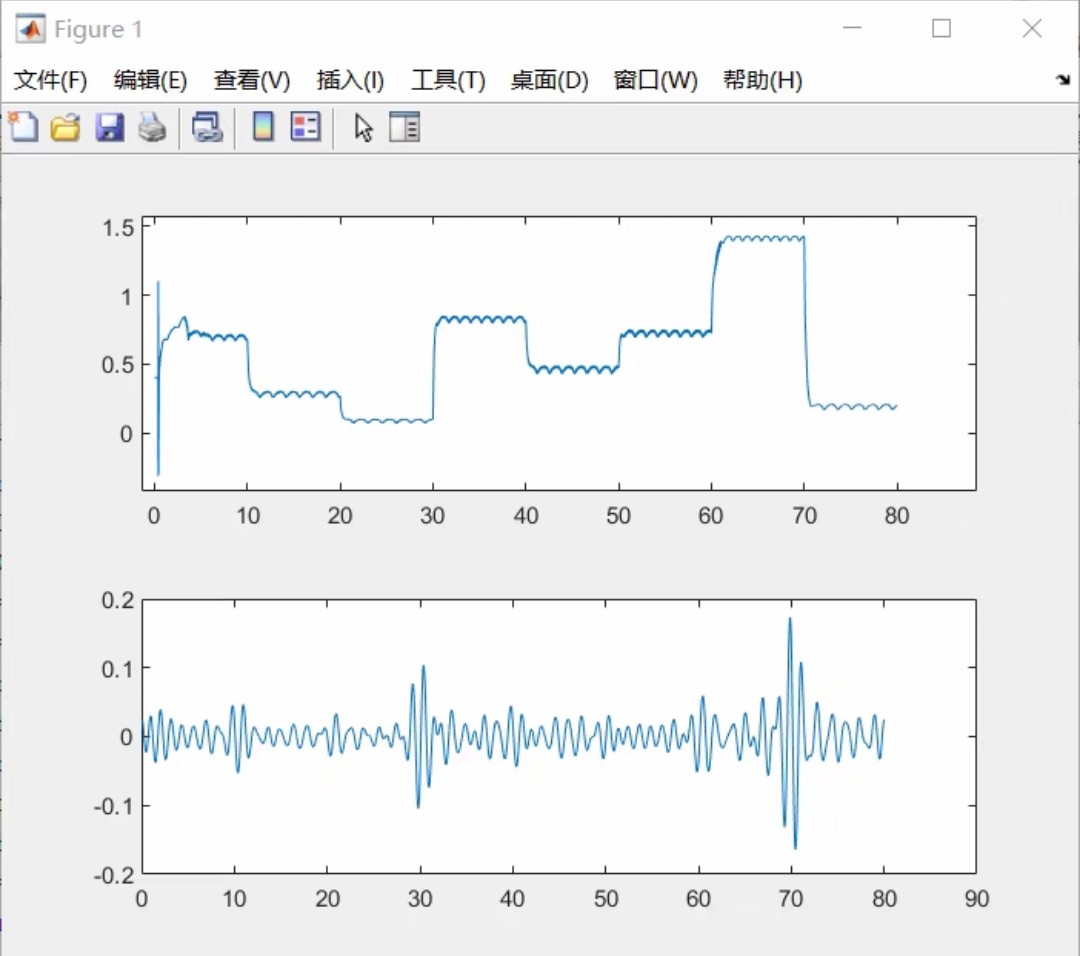

从图一能清晰地看到，将图二那含三次谐波的信号进行140hz - 150hz频段谐波清除前后，时域及频谱图发生了显著变化。在时域上，滤波后的信号变得更加“纯净”，不再受到特定频段谐波的干扰；频谱图中，对应140hz - 150hz的频段峰值消失，真正实现了我们对特定频段谐波的清除。而图3展示了对给定数据进行特定频段信号提取，就像是从一堆复杂的声音中，精准地挑出了我们想听的那一段旋律。

总之，基于Matlab的FFT滤波虽然存在不支持实时滤波的局限，但在谐波分析以及对已有数据特定频段处理方面，有着强大的功能，为信号处理领域提供了许多便利。
