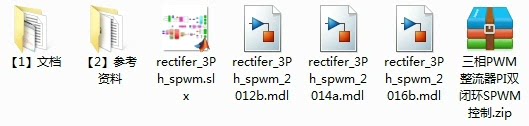

三相PWM整流器 PI双闭环 SVPWM控制 matlab simulink 仿真 (1)该模型采用 matlab/simulink 2016b 版本搭建，使用matlab 2016b及以上版本打开最佳。 (2)该模型已经代为转换到各个常用版本。 【算法介绍】 (2)采用d轴有功、q轴无功算法； (3)电压电压前馈+电流解耦； (4)采用dq同步旋转坐标系下的电压、电流双闭环控制；内外环均采用PI控制器； (5)采用SVPWM调制； (6)功率因数≥95%；THD<2%，畸变率小； 【简要技术说明文档和参考文献】 (1)成品模型原则上不提供技术； (2)本模型简要说明文档和运行视频。 (3)可要求simulink视频教程一份。

最近在搞三相PWM整流器仿真，发现这个双闭环+SVPWM的方案挺有意思。今天咱们就掰开揉碎了聊聊这个模型的实现套路，顺便给大伙看点Simulink里骚气的代码操作。

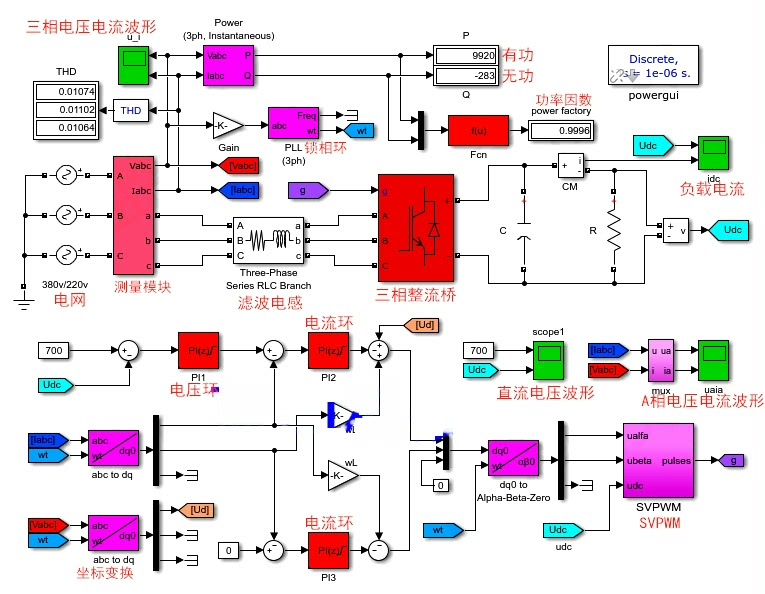

先看整体架构，这玩意儿核心就三层结构：最外层是直流母线电压环，中间夹着交流电流环，最底层是SVPWM发波。有意思的是他们用了同步旋转坐标系（dq轴），直接把三相交流量变成直流量来控，这招可比传统控制稳多了。

模型里的电流环解耦是重头戏，看这段解耦补偿的代码：

Vd = (Kp_i + Ki_i/s) * (Id_ref - Id) + wL*Iq - Ed;
Vq = (Kp_i + Ki_i/s) * (Iq_ref - Iq) - wL*Id - Eq;

这里Kpi和Kii是电流环PI参数，wL项就是传说中的交叉解耦补偿。特别注意后面的Ed和Eq电压前馈项，实测发现少了这两个前馈，电网电压波动时系统直接崩给你看。

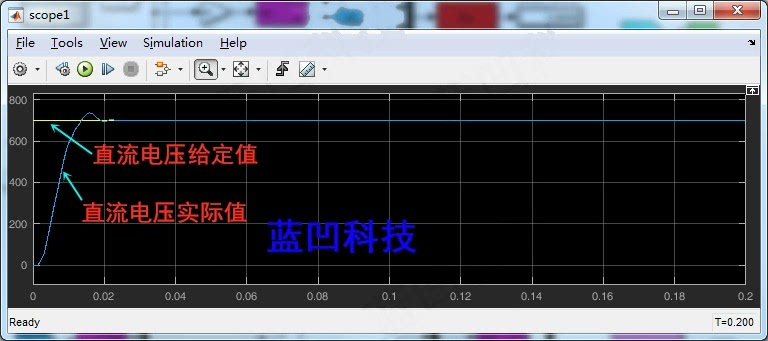

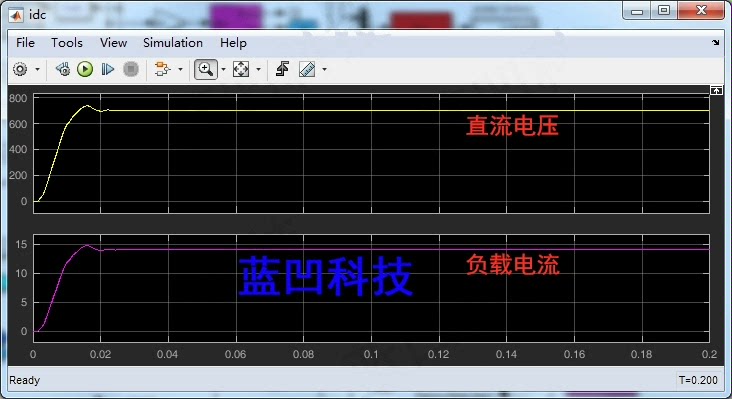

电压环参数整定有个小技巧，先闭着眼睛把电流环带宽调到1kHz左右，然后电压环带宽压到电流环的1/10。具体到代码里是这么玩的：

Kp_v = C * 2 * pi * f_bandwidth;
Ki_v = Kp_v * R_load / (3 * L);

这个经验公式实测有效，C是直流侧电容值，R_load是等效负载。不过注意这得在额定工况下调整，负载突变时得另说。

三相PWM整流器 PI双闭环 SVPWM控制 matlab simulink 仿真 (1)该模型采用 matlab/simulink 2016b 版本搭建，使用matlab 2016b及以上版本打开最佳。 (2)该模型已经代为转换到各个常用版本。 【算法介绍】 (2)采用d轴有功、q轴无功算法； (3)电压电压前馈+电流解耦； (4)采用dq同步旋转坐标系下的电压、电流双闭环控制；内外环均采用PI控制器； (5)采用SVPWM调制； (6)功率因数≥95%；THD<2%，畸变率小； 【简要技术说明文档和参考文献】 (1)成品模型原则上不提供技术； (2)本模型简要说明文档和运行视频。 (3)可要求simulink视频教程一份。

SVPWM生成部分用了经典的七段式调制，模型里这个扇区判断模块写得贼溜：

function sector = calc_sector(Ualpha, Ubeta)
    angle = atan2(Ubeta, Ualpha);
    sector = floor(angle/(pi/3)) + 3;
    if sector > 6
        sector = sector - 6;
    end
end

其实可以更骚一点，用查表法判断扇区，不过现在这个写法对新手更友好。注意这里的角度换算要处理好象限问题，否则扇区跳变时会出幺蛾子。

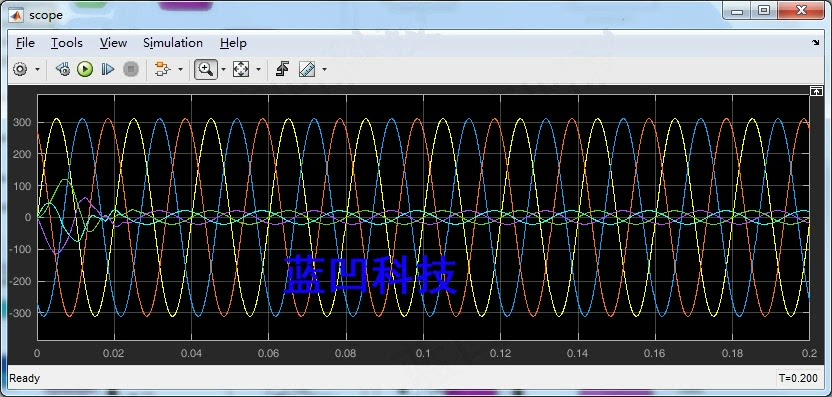

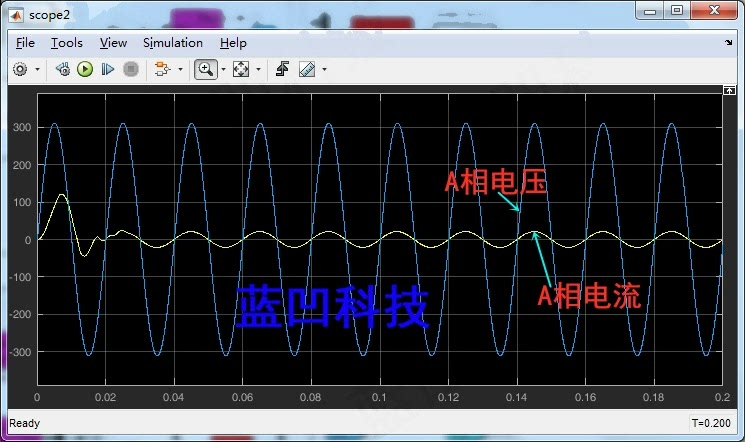

实测波形显示THD能压到1.8%左右，关键在锁相环要够精准。模型里的增强型PLL结构值得细品：

// 增强型PLL核心代码
omega = Kp_pll*(Uq) + Ki_pll*(Uq)/s;
theta = mod(omega*t + theta_offset, 2*pi);

这里的Uq是q轴电压分量，当锁相准确时Uq应该趋近于零。注意积分环节要做抗饱和处理，否则电网闪变时角度会飘。

最后说几个调试时踩过的坑：1. 离散化采样周期要和PWM周期对齐，否则会有奇怪的谐波；2. PI输出限幅值要根据直流母线电压来定，别拍脑袋设个固定值；3. 死区补偿模块千万别省，2us的死区足够让THD飙升3个百分点。

模型跑起来后记得用FFT分析工具看看频谱分布，重点观察5、7次谐波有没有超标。有条件的话上硬件在环验证下，毕竟仿真和实际还是存在差距的。需要模型具体实现细节的老铁，可以私信我要运行演示视频和参数配置说明。
