MATLAB/Simulink粒子群优化算法永磁同步电机PMSM参数辨识附参考文献永磁同步电机PMSM控制结构与常规的一致，就多了粒子群算法进行永磁同步电机PMSM参数辨识，辨识精度高，仿真效果好，附相关参考文献。代码有注释，理论上其他类型电机也能使用，不过要你自己去手动修改。包运行可放心暂不支持，谢谢理解好的资料仿真可以事半功倍很值得学习借鉴的一份仿真，可以有助于您学习和理解

永磁同步电机（PMSM）参数辨识这事儿，说难不难说简单也不简单。传统方法搞参数辨识总得折腾半天，结果还可能不准。最近发现用粒子群优化算法（PSO）来干这活儿效果意外的好，尤其是在Simulink里搭模型的时候，参数收敛速度嗖嗖的。

先说说这算法的核心——粒子群。这玩意儿说白了就是让一群"粒子"在参数空间里乱窜，每个粒子都带着自己的参数组合。比如咱要辨识PMSM的定子电阻Rs、交直轴电感Ld/L_q这些参数，每个粒子就代表一组可能的数值。它们边飞边比较谁的位置能让目标函数（比如仿真输出与实际电流的误差）最小，最后慢慢聚拢到最优解附近。

上段核心代码瞅瞅：

function [gBest, gBestScore] = PSO(nParticles, maxIter)
    % 初始化粒子位置和速度
    particles = rand(nParticles, 3) .* [2, 0.2, 0.2]; % R_s, L_d, L_q范围
    velocities = zeros(size(particles));

    % 记录个体最优
    pBest = particles;
    pBestScores = inf(nParticles, 1);

    % 全局最优初始化
    gBest = [0 0 0];
    gBestScore = inf;

    for iter = 1:maxIter
        for i = 1:nParticles
            % 跑仿真计算误差
            currentError = runSimulinkModel(particles(i,:));

            % 更新个体最优
            if currentError < pBestScores(i)
                pBest(i,:) = particles(i,:);
                pBestScores(i) = currentError;
            end

            % 更新全局最优
            if pBestScores(i) < gBestScore
                gBest = pBest(i,:);
                gBestScore = pBestScores(i);
            end

            % 速度更新公式（简化版）
            inertia = 0.5;
            cognitive = 1.5 * rand();
            social = 1.5 * rand();
            velocities(i,:) = inertia * velocities(i,:) + ...
                             cognitive * (pBest(i,:) - particles(i,:)) + ...
                             social * (gBest - particles(i,:));

            % 位置更新
            particles(i,:) = particles(i,:) + velocities(i,:);
        end
    end
end

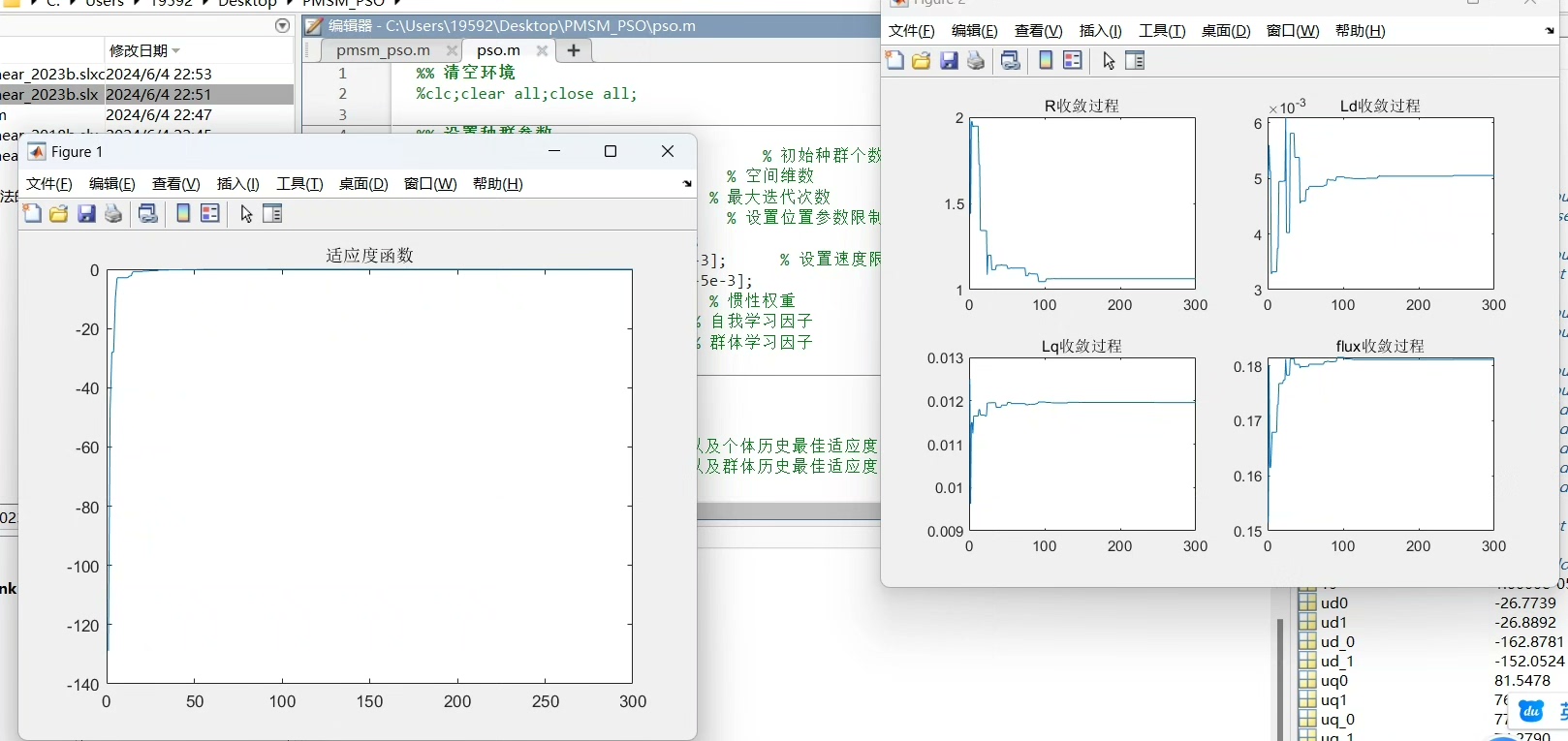

这段代码有几个关键点：初始化时给定了参数搜索范围（比如R_s在0-2欧姆），每次迭代都通过Simulink模型跑仿真计算误差。速度更新公式里那三个系数挺有意思——inertia控制粒子保持原运动趋势的惯性，cognitive让粒子趋向自己历史最优，social又让群体互相学习。调这三个参数直接影响收敛速度，实测发现惯性权重从0.9线性降到0.4效果不错。

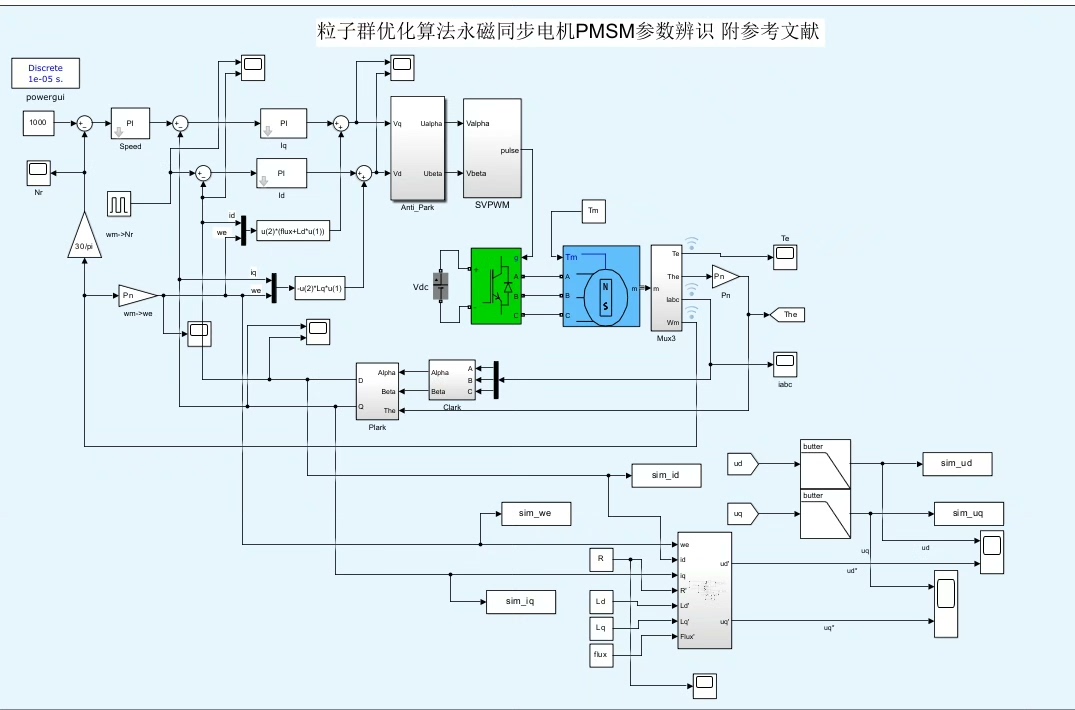

在Simulink里搭模型的时候，得做个可变参数模块。比如用"From Workspace"模块读取粒子当前参数值，把实际电流和仿真电流的均方误差作为适应度值。有个小技巧：仿真步长别设太小，否则迭代一次得等半天。建议先用变步长求解器跑，等参数大致收敛了再切固定步长验证。

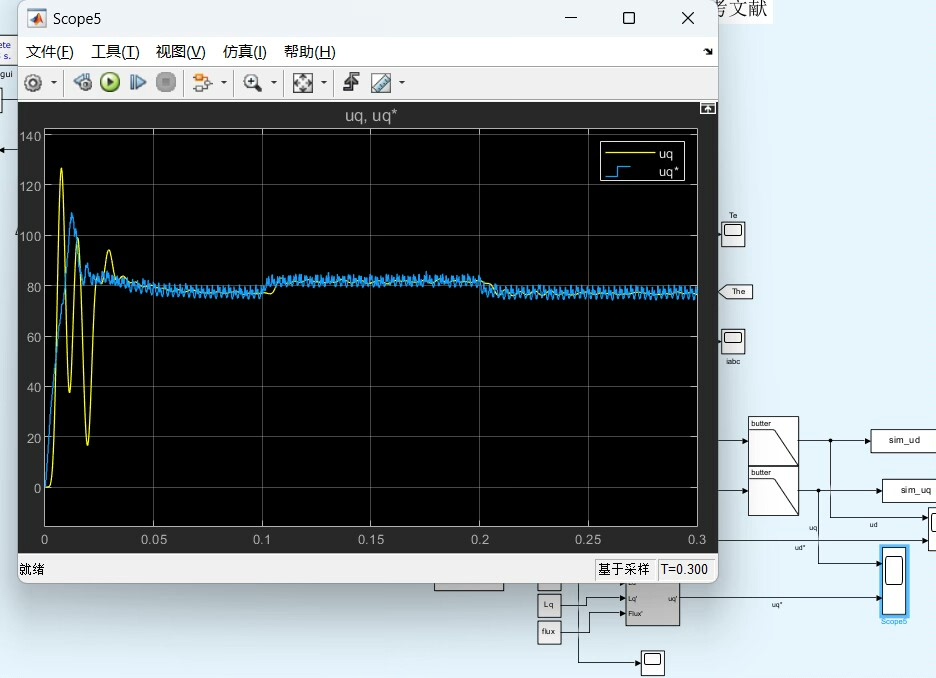

辨识结果出来之后别急着收工，得做交叉验证。比如突然给个阶跃转矩，看动态响应曲线和实测数据重不重合。有次我遇到个坑——辨识出来的Ld和Lq差得特别小，后来发现是目标函数里没考虑弱磁区的数据。所以采样数据得覆盖电机各种工况，空载、额定负载、过载都得测到。

说到移植性，这框架改改确实能用在其他电机上。比如异步电机要辨识转子电阻、互感这些参数，只需要改三个地方：参数搜索范围、Simulink模型里的电机模块、目标函数里的误差计算方式。不过注意PSO的粒子数量得跟着参数维度调整，一般来说每个参数至少配5个粒子才靠谱。

最后提一嘴实操经验：跑优化前务必保存工作区变量！有回迭代到第50次时MATLAB崩了，参数全丢的惨痛教训...建议每10次迭代自动保存一次进度。另外并行计算工具箱能大幅加速，用parfor循环把粒子仿真任务分发到多核，速度直接翻倍。

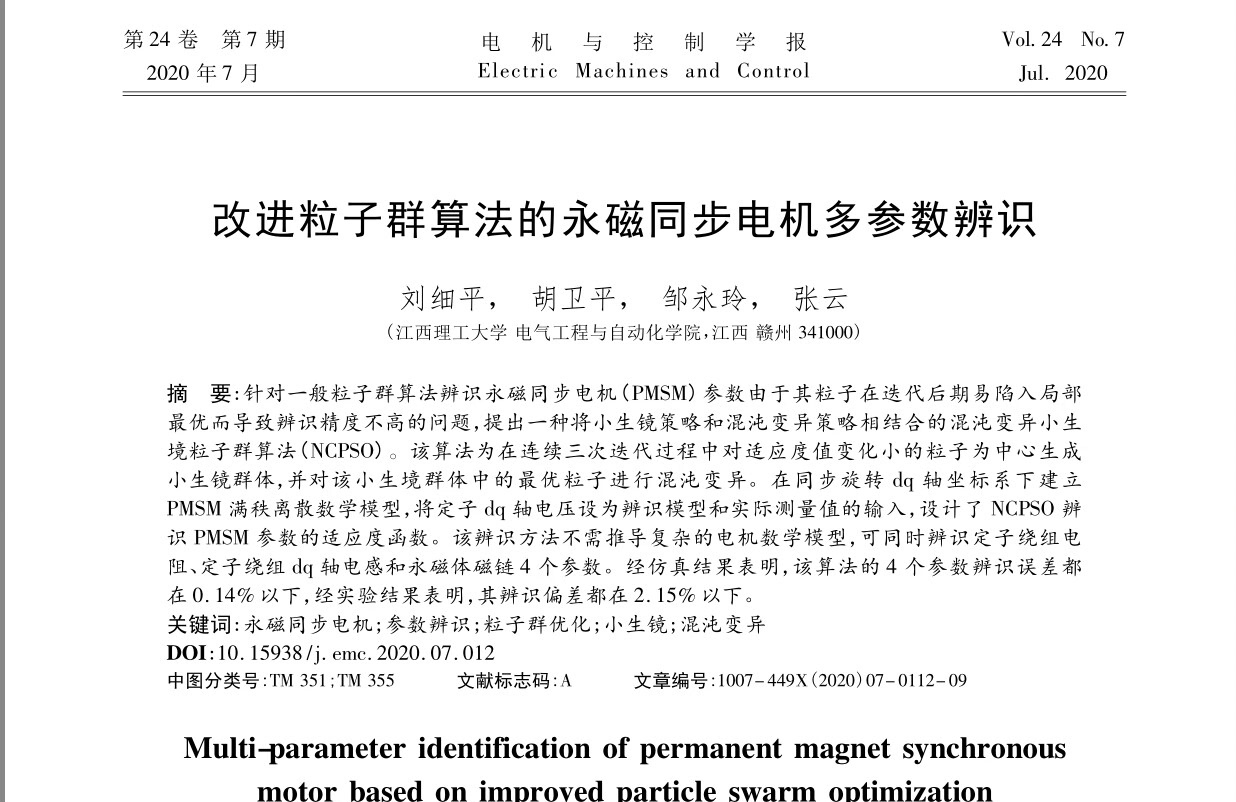

参考文献方面，推荐看看Z.Q. Zhu那篇《Parameter Estimation of PMSM Based on Modified PSO》，里面对惯性权重的动态调整策略讲得很细。还有篇IEEE上的《Simulink-PSO Co-Simulation Framework》给出了具体的接口实现方案，适合想深入优化的朋友。
