今天，我来分享一下关于CO2驱替煤层气的THM（热-水-力学）耦合模型的构建过程。这个模型听起来有点复杂，但其实拆开来理解，每一步都还挺有意思的。尤其是其中涉及的自定义偏微分方程（PDE）部分，让我学到了不少东西。

首先，THM耦合模型的核心在于将热、水、力学三个过程结合起来，模拟CO2注入煤层气过程中复杂的物理现象。这涉及到固体力学、流体力学和传热学的交叉。听起来好像挺高大上的，但其实只要一步步来，还是可以理解的。

1. 初始思考：从固体力学出发

刚开始接触这个模型的时候，我先从固体力学部分入手。固体力学部分主要是描述煤层在CO2注入过程中产生的变形和应力变化。这里，我需要定义一个描述应力-应变关系的方程。

假设煤层是一个线弹性材料，那么应力-应变关系可以用下面的方程表示：

% 应力-应变关系
sigma = 2*mu*epsilon + lambda*trace(epsilon)*I;

其中，sigma 是应力张量，epsilon 是应变张量，mu 和 lambda 是拉梅常数，I 是单位矩阵。这个方程看起来挺简单的，但其实里面涉及到张量运算，需要特别注意索引和维度。

2. 引入流体力学：水的流动

接下来，我需要考虑CO2注入过程中水的流动。这部分可以用达西定律来描述：

q = -k * (grad(p) + rho * g * grad(z))

其中，q 是流速，k 是渗透率，p 是压力，rho 是流体密度，g 是重力加速度，z 是高度。这个方程描述了流体在多孔介质中的流动情况。

3. 耦合热传导：温度的影响

最后，我需要引入热传导方程，描述CO2注入过程中温度的变化。热传导方程可以表示为：

% 热传导方程
rho * c_p * dT/dt = div(k * grad(T)) + Q

其中，rho 是密度，c_p 是比热容，T 是温度，k 是热导率，Q 是热源项。这个方程描述了热量在煤层中的传递过程。

4. 综合起来：自定义PDE

现在，我需要将这三个部分结合起来，形成一个自定义的PDE。这个PDE需要同时考虑应力、流体流动和温度变化。

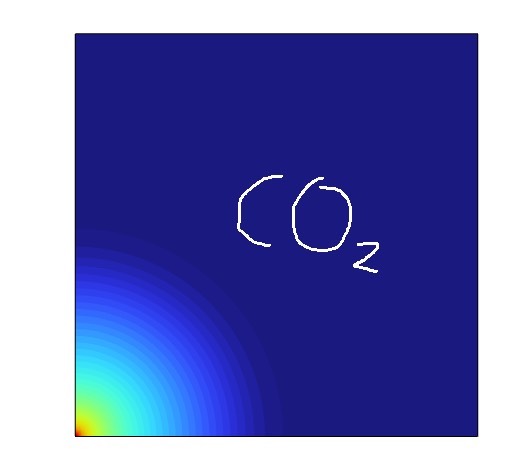

注co2驱替煤层气THM耦合模型 自定义pde耦合固体力学

综合以上三个方程，我可以写出一个耦合的PDE系统：

% 耦合的PDE系统
sigma = 2*mu*epsilon + lambda*trace(epsilon)*I;
div(sigma) = rho * d^2u/dt^2 + f;
q = -k * (grad(p) + rho * g * grad(z));
div(q) = dp/dt + Q;
rho * c_p * dT/dt = div(k * grad(T)) + Q;

这个系统方程组看起来有点复杂，但其实每一部分都有其物理意义。需要注意的是，这个系统是非线性的，求解起来可能会遇到一些困难。

5. 实际应用中的挑战

在实际应用中，这个模型会遇到很多挑战。例如，煤层的非线性变形、CO2与水的相变、以及温度对材料参数的影响等等。这些都需要在模型中进行考虑。

为了简化问题，我可以先假设煤层是线弹性的，CO2与水的相变可以忽略，温度对材料参数的影响也可以简化。这样，我可以先从一个简化的模型开始，逐步增加复杂性。

6. 代码实现：从简单到复杂

在代码实现方面，我可以先从一个简单的二维模型开始，逐步增加三维和时间依赖性。例如，我可以使用COMSOL Multiphysics来实现这个模型，因为它支持自定义PDE。

下面是一个简单的COMSOL模型代码示例：

% COMSOL模型代码示例
model = createpde('Thermal');
importGeometry(model, 'coal_layer.stl');
applyBoundaryCondition(model,'dirichlet','u',0);
generateMesh(model);
solvepde(model);

这个代码示例展示了如何创建一个热传导模型，导入几何模型，施加边界条件，生成网格并求解。虽然看起来很简单，但实际应用中需要考虑很多细节。

7. 结论

通过这次学习，我深刻体会到THM耦合模型的复杂性和挑战性。从固体力学到流体力学，再到热传导，每一个部分都需要仔细考虑。同时，代码实现也是一个需要不断调试和优化的过程。

希望这篇博文能帮助大家更好地理解CO2驱替煤层气的THM耦合模型，也希望大家能在实际应用中不断探索和创新。
