前言：本文围绕 det（3D 检测） 与 map（MapTR 实时地图生成） 两个感知任务并行模型设计，系统梳理 Apollo-Vision-Net 中 det+map 多任务模型的“设计 → 配置 → 源码实现 → 评测闭环 → 复现结果”。目标是让读者能够对照文档完成模型复现、测试，并明确每个 cfg 字段对应的源码位置、推理输出的接口规范与设计理由。

现阶段代码见 https://github.com/HankerSia/Apollo-Vision-Net.git

目录

0.复现准备（环境、数据、权重）

这一节的目标是：让第一次接触本工程的人也能按步骤把 det+map 多任务链路跑通。

0.1 代码与环境（建议版本）

coda环境名不限，下文用 apollo_vnet 作为示例。我自己环境实际安装步骤如下：

conda create -n apollo_vnet python=3.8

conda activate apollo_vnet
export PYTHONPATH=$PYTHONPATH:"/" #报错ModuleNotFoundError: No module named 'tools'时执行
pip install torch==1.10.0+cu113 torchvision==0.11.0+cu113 torchaudio==0.10.0 -f https://download.pytorch.org/whl/torch_stable.html

pip install mmcv-full==1.4.0 -f https://download.openmmlab.com/mmcv/dist/cu113/torch1.10.0/index.html

pip install mmdet==2.14.0

pip install mmsegmentation==0.14.1

# 源码安装mmdet3d-v0.17.1版本
cd bevformer
# 下载mmdetection3d   github加速代理https://ghproxy.com/
git clone https://github.com/open-mmlab/mmdetection3d.git
# 进入mmdetection3d目录
cd mmdetection3d
# 切换v0.17.1
git checkout v0.17.1
# 安装mmdet3d-v0.17.1版本
python setup.py install

pip install numba==0.48.0

pip install numpy==1.21.0 # 报错 numpy has no module "long"时执行

pip install lyft_dataset_sdk

如果你本机已经安装了 mmdet3d（或正在使用 MapTR 仓库内的 mmdet3d），建议先打印一次实际 import 的来源，避免“import 到了另一个 mmdet3d”导致的 registry/PIPELINES 不一致：

python -c "import mmdet3d; print('mmdet3d from:', mmdet3d.__file__)"

0.2 数据准备：nuScenes + can_bus（必需）

将 nuScenes v1.0 数据与 can_bus 按如下组织（与 docs/prepare_dataset.md 一致）：

Apollo-Vision-Net
├── data/
│   ├── can_bus/
│   ├── nuscenes/
│   │   ├── maps/
│   │   ├── samples/
│   │   ├── sweeps/
│   │   ├── v1.0-test/
│   │   ├── v1.0-trainval/

0.3 生成时序 infos（必需）：nuscenes_infos_temporal_{train,val}.pkl

det+map 配置默认使用时序 infos（nuscenes_infos_temporal_train.pkl / nuscenes_infos_temporal_val.pkl）。若你还没有这些文件，执行：

conda activate apollo_vnet
python tools/create_data.py nuscenes \
  --root-path ./data/nuscenes \
  --out-dir ./data/nuscenes \
  --extra-tag nuscenes \
  --version v1.0 \
  --canbus ./data

执行完成后应至少包含：

  • data/nuscenes/nuscenes_infos_temporal_train.pkl
  • data/nuscenes/nuscenes_infos_temporal_val.pkl

0.4 MapTR 风格训练数据（GT）如何生成：在线矢量化（训练时实时生成）

本工程的 det+map 配置不要求你提前离线生成一份“maptr 训练标注 pkl/json”。

训练阶段 map GT 的生成逻辑是：

  • 输入：nuScenes 原始地图（data/nuscenes/maps）+ 每个 sample 的位姿（lidar2ego_* / ego2global_*）+ 当前场景的地图 location（map_location 或可由 scene_name 推导）。
  • 处理：以 pc_range 推导的 patch_size 为裁剪窗口，在全局地图中裁剪并提取 divider/ped_crossing/boundary 三类几何，再变换到 LiDAR 局部坐标系。
  • 输出（写回 sample）：
    • gt_map_vecs_label：每条 polyline 的类别（0/1/2）
    • gt_map_vecs_pts_loc：每条 polyline 的点序列（在评测/训练协议里会重采样为固定点数）

对应源码入口（强烈建议读一遍，避免“照文档跑但不理解 GT 从哪来”）：

  • dataset：projects/mmdet3d_plugin/datasets/nuscenes_det_occ_map_dataset.py
    • prepare_train_data(...)：在 pipeline 完成后调用 self._add_vectormap_gt(example, input_dict) 把 map GT 注入到样本。
    • _add_vectormap_gt(...)：计算 lidar2global，然后调用 self.vector_map.gen_vectorized_samples(...) 完成在线矢量化。

简化版关键代码（与当前实现一致，便于你定位调试点）：

# projects/mmdet3d_plugin/datasets/nuscenes_det_occ_map_dataset.py
example = self.pipeline(input_dict)
example = self._add_vectormap_gt(example, input_dict)

补充说明（避免被 pipeline 顺序误导）：

  • 由于注入发生在 self.pipeline(...) 之后，gt_map_vecs_* 可能并不是由 pipeline 的 Collect3D/CustomCollect3D “收集出来”的，而是 dataset 在返回前额外补充到 example 里。
  • 因此：
    • 如果你的收集算子是严格版（缺 key 直接 KeyError），不要在 Collect3D/CustomCollect3D.keys 里硬性要求 gt_map_vecs_*；
    • 本工程使用的 CustomCollect3D 允许 keys 缺失跳过（见 docs/changes/2026-01-15-det-map-port.md 的说明），用于兼容这种“pipeline 后注入”的在线 GT。
# projects/mmdet3d_plugin/datasets/nuscenes_det_occ_map_dataset.py
anns_results = self.vector_map.gen_vectorized_samples(location, lidar2global_translation, lidar2global_rotation)
example['gt_map_vecs_label'] = ...
example['gt_map_vecs_pts_loc'] = ...
0.4.1 在线 GT 生成对 infos 的字段要求（不满足会直接报错）

_add_vectormap_gt(...) 至少需要以下字段（来自 get_data_info(index) 或 data_infos[index]）：

  • 地图 location：map_location（优先）或 scene_name（可推导为真实 location）
  • 位姿：lidar2ego_rotation / lidar2ego_translation / ego2global_rotation / ego2global_translation

如果你遇到类似报错：

  • Missing map_location/scene_name in input_dict：说明 infos 不包含 location 信息，通常需要重新生成 infos 或检查 converter。
  • Unknown nuScenes map location：说明 location 不在 nuScenes 支持的 4 个地图名里（boston-seaport / singapore-xxx）。
0.4.2 固定点数协议：fixed_ptsnum_per_line

cfg 里的 fixed_ptsnum_per_line（例如 20）不仅影响 pred 的格式，也影响 GT 的重采样协议。在线矢量化得到的 shapely LineString 会被重采样为固定点数，保证训练/评测的输入输出可对齐。

0.5 权重准备（必需）

本文的 smoke 配置 projects/configs/bevformer/bev_tiny_det_map_apollo.py 引用了预训练权重与待评测 checkpoint：

  • 预训练权重（示例路径）：
    • ckpts/depth_pretrained_dla34-y1urdmir-20210422_165446-model_final-remapped_bev.pth
  • 待评测 checkpoint：
    • 你可以用自己的训练产物（如 work_dirs/.../epoch_1.pth），也可以复用已有实验目录下的 checkpoint。

如果缺少权重，tools/test.py 会在 load_checkpoint 阶段直接报错；这是最常见的“照文档跑不起来”的原因之一。

0.6 快速自检（推荐）

在正式跑 dist_test 前，建议先确认 cfg 能 build dataset 与 model（排除 registry 未注册、数据路径错误）：

conda activate apollo_vnet
python -c "from mmcv import Config; from mmdet3d.datasets import build_dataset; from mmdet3d.models import build_model; cfg=Config.fromfile('projects/configs/bevformer/bev_tiny_det_map_apollo.py'); ds=build_dataset(cfg.data.val); m=build_model(cfg.model, test_cfg=cfg.get('test_cfg')); print(type(ds), 'evaluate_map' in dir(ds), type(m))"

额外建议：在训练前先验证一次“在线 map GT 是否真的生成且被 pipeline 收集到”。

conda activate apollo_vnet
python - <<'PY'
from mmcv import Config
from mmdet3d.datasets import build_dataset

cfg = Config.fromfile('projects/configs/bevformer/bev_tiny_det_map_apollo.py')
ds = build_dataset(cfg.data.train)
sample = ds[0]

keys = list(sample.keys())
print('sample keys:', keys)
assert 'gt_map_vecs_label' in sample, 'missing gt_map_vecs_label'
assert 'gt_map_vecs_pts_loc' in sample, 'missing gt_map_vecs_pts_loc'

lab = sample['gt_map_vecs_label'].data
pts = sample['gt_map_vecs_pts_loc'].data
print('gt_map_vecs_label type:', type(lab))
print('gt_map_vecs_pts_loc type:', type(pts))

if hasattr(pts, 'fixed_num_sampled_points'):
  t = pts.fixed_num_sampled_points
  print('fixed_num_sampled_points:', t.shape)
else:
  print('gt_map_vecs_pts_loc tensor shape:', getattr(pts, 'shape', None))
PY

若提示 dataset/head “not in registry”，优先检查 cfg 是否启用了 plugin=True，以及你的 PYTHONPATH 是否包含仓库根目录。

1.目标、边界与关键工程决策

1.1 目标

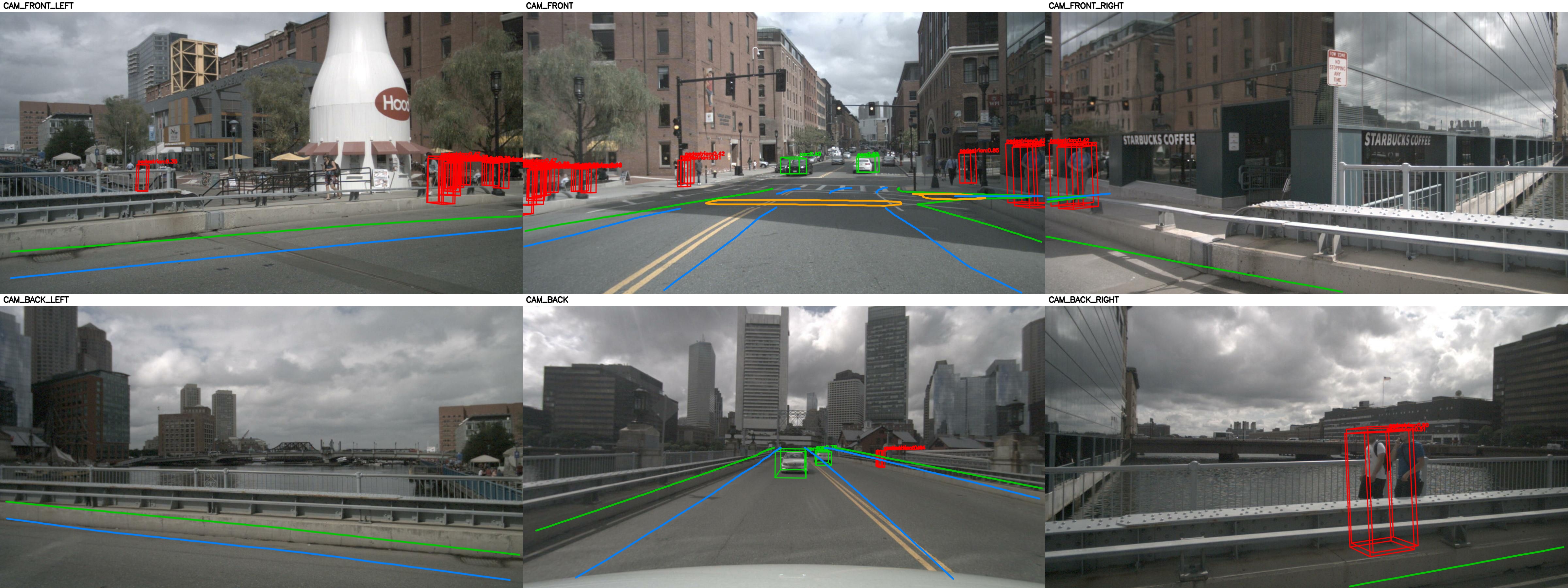

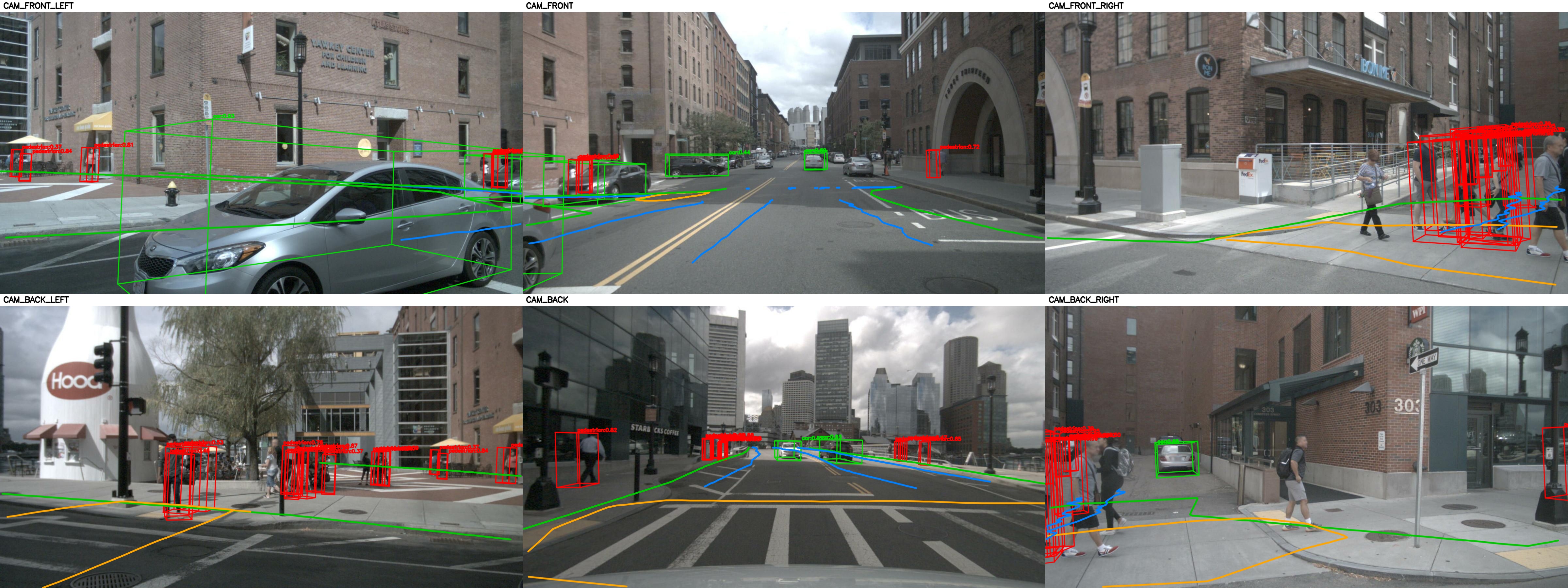

  • 默认多任务：同一次推理同时产出 det 与 map 两条结果。
  • 同一次测试闭环：同一次 dist_test 同时跑通

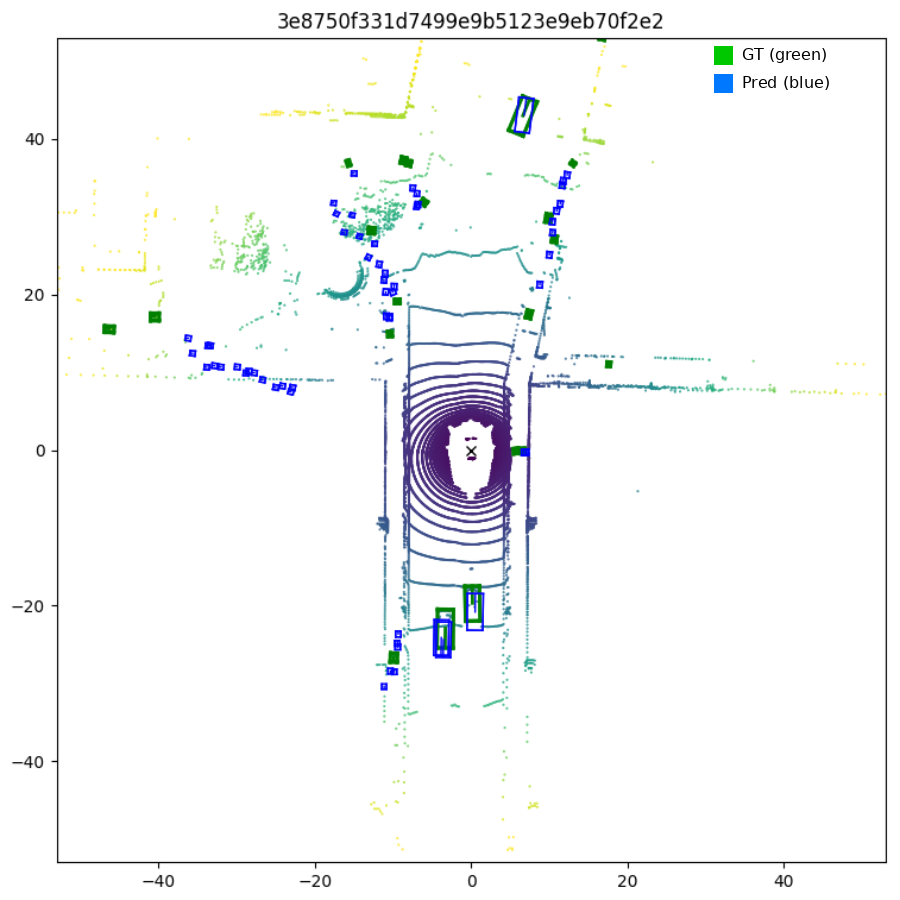

    • nuScenes bbox evaluator（NDS/mAP/ATE/ASE/AOE/AVE/AAE 等）

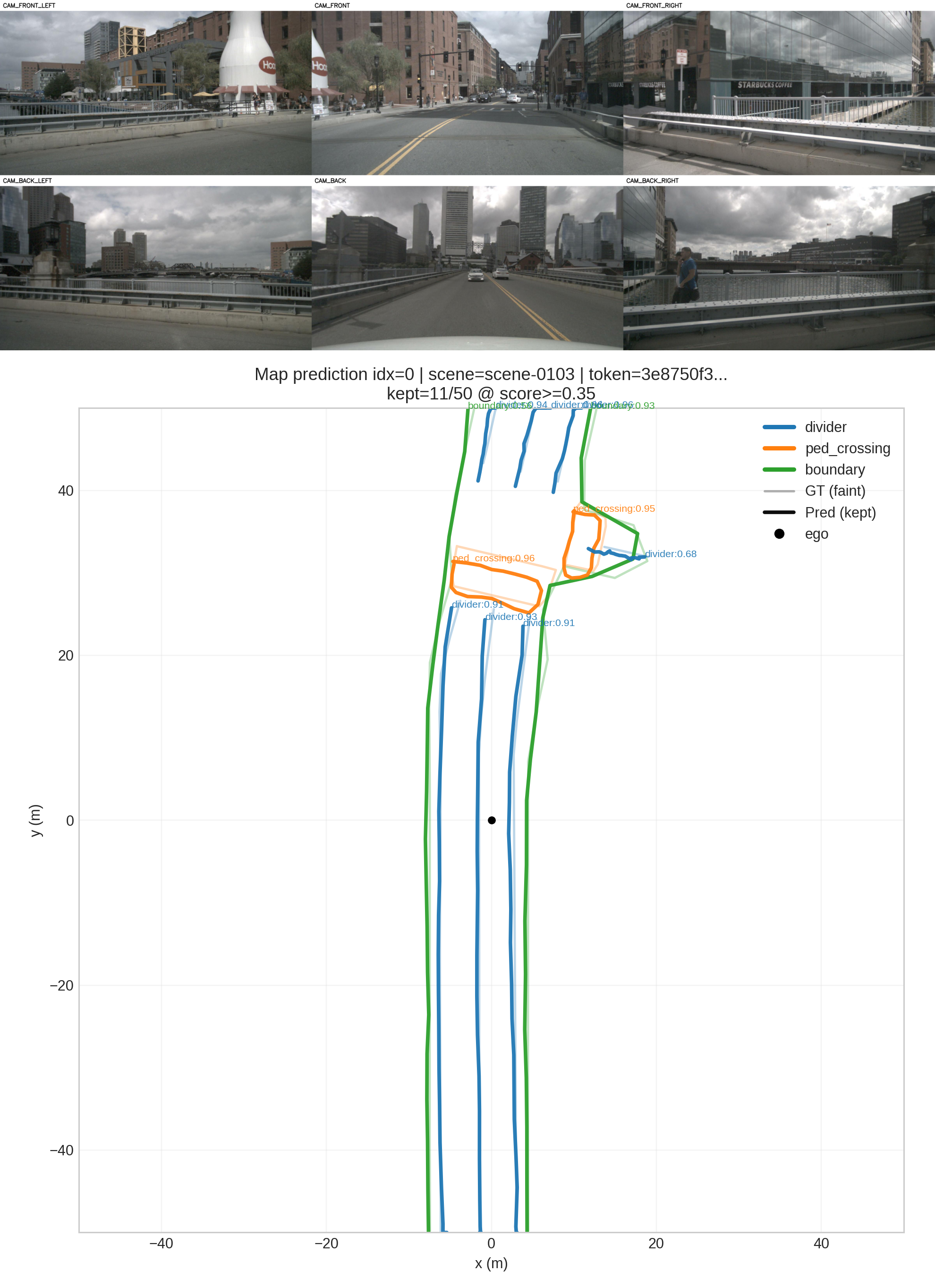

    • MapTR 协议 map evaluator（Chamfer mAP + IoU mAP）

1.2 非目标（当前阶段不做）

  • 不追求 map 任务的最终精度：当前以“链路闭环 + 协议对齐”为第一优先级。
  • 不一次性引入 MapTR 全量 head/assigner/loss/CUDA op：先以 scaffold 骨架保证可训练、可推理、可评测。

1.3 关键工程决策（必须遵守）

  1. bbox_results 与 map_results 必须严格分离
  • bbox evaluator 只接受检测结构（boxes_3d/scores_3d/labels_3d），map 的 dict 混进来就会导致 bbox evaluator 误解析并报错（典型：KeyError: 'boxes_3d'）。
  1. 默认就是 det+map；不再保留“stage 分支”
  • 推理层面默认返回 {'bbox_results': ..., 'map_results': ...}。
  • 是否启用 det/map 分支由 head 内部开关控制（cfg 中 enabling_det/enabling_map），而不是靠外层脚本分 stage。
  1. 离线评测是否可靠，关键在 registry，不在 mmdet3d 来源
  • 离线失败最常见原因：cfg 的 plugin/custom_imports 没有执行，导致自定义 dataset/head 没注册。
  • 所以离线入口必须复刻 tools/test.py 的 plugin 导入逻辑（本工程用 tools/eval_map_offline.py 固化）。

运行约束：本文所有命令默认以激活你的 conda 环境为前置（下文示例为 conda activate apollo_vnet）。

1.4 相较 Apollo-Vision-Net baseline 的改动总览（按闭环拆解）

这里的 “baseline” 指 Apollo-Vision-Net 里 仅 det（或 det+occ） 能跑通测试闭环，但 map（向量地图） 还未形成“推理产物 → 落盘 → 评测”的完整链路的状态。

  • 输出接口规范层（首要）

    • BEVFormer 推理返回值从“单一 bbox 结果”升级为“bbox_results + map_results 并行返回”。
    • 强制 bbox_results 与 map_results 分离，避免 bbox evaluator 误解析 map dict。

  • DDP 收集层（multi-gpu test collect）

    • DDP 测试收集逻辑扩展为支持 map_results 的独立收集，避免与 bbox/occ/mask 的 tmpdir 分片互相覆盖。

  • 测试入口层（tools/test.py）

    • 增加 map_results.pkl 的 dump（与 bbox 结果分开落盘）。
    • 当 --eval 包含 chamfer/iou 时，调用 dataset 的 evaluate_map(...) 完成 MapTR 协议评测。

  • Dataset & Evaluator 层（MapTR protocol）

    • Dataset 增加 evaluate_map/format_map_results/_format_map_gt：
      • pred：把 map_results 统一写成 MapTR 兼容的 nuscmap_results.json。
      • gt：必要时自动生成 nuscenes_map_anns_val.json。
    • 引入/复用 map_utils 的 chamfer/iou mAP 计算协议（阈值、match 规则、加速策略）。

  • 配置层（cfg）

    • 新增 det+map 的 smoke 配置 projects/configs/bevformer/bev_tiny_det_map_apollo.py。
    • 通过 head 内部开关 enabling_det/enabling_map 控制分支启用，不再靠外层 stage 分支。

  • 离线复测入口（可复现性）

    • 新增离线 map 评测脚本 tools/eval_map_offline.py，固化“plugin import/registry 注册”的前置条件，避免离线评测随机失败。

2.总体设计：det 与 map 的数据流与输出接口与格式规范

2.1 概览：数据流

BEVFormer detector 负责把同一次 forward 的输出拆成两条并行产物：

  • det：走原有 get_bboxes → 生成 nuScenes evaluator 需要的结构
  • map：调用 head 的 get_map_results → 生成 MapTR evaluator 能格式化的结构

2.2 推理输出接口规范（关键）

BEVFormer 在推理阶段返回：

({
  'bbox_results': bbox_results,   # list[dict(pts_bbox=...)] 或 None
  'map_results': map_results,     # list[dict(vectors,scores,labels,...)] 或 None
}, occ_results)

其中：

  • bbox_results
    • 维持 MMDet3D/nuScenes evaluator 的传统结构。
    • 下游只允许 bbox evaluator 读取它。
  • map_results
    • 与 bbox_results 并行、同样按 sample 对齐。
    • 最小字段：
      • vectors: (N, P, 2) 的 polyline 点序列（P 通常为 fixed_ptsnum_per_line）
      • scores: (N,)（由 sigmoid(map_cls_logits).max(-1) 得到）
      • labels: (N,)（同上，取 argmax 类别）
      • 可选：cls_logits

备注：当前阶段 map 分支是 scaffold，vectors 的坐标语义还没有严格对齐 MapTR（例如是否映射到米制坐标系、是否裁剪到 pc_range 等），所以指标偏低是预期现象；本文关注的是链路闭环与协议对齐。

2.3 为什么这个结构能保证“评测闭环不互相污染”

  • bbox evaluator 只看 bbox_results，并且读取的是固定 key（boxes_3d/...）。
  • map evaluator 只看 map_results，并且由 dataset 的 format_map_results 写成 MapTR json，再交给 map_utils 计算。
  • 因为两条链路从 detector 返回时就分开，所以不会出现“map dict 被当 bbox dict 解析”的问题。

3.配置设计：如何在 cfg 中表达 det+map（以及如何映射到代码）

本次闭环使用的配置：projects/configs/bevformer/bev_tiny_det_map_apollo.py。

3.1 cfg 里最重要的 3 类配置

  1. plugin 与 registry（不然很多类找不到）
  • plugin=True
  • plugin_dir='projects/mmdet3d_plugin/'
  1. 模型结构（det+map head + 双 decoder）
  • model.type='BEVFormer'
  • model.pts_bbox_head.type='BEVFormerDetMapHeadApollo'
  • model.pts_bbox_head.transformer.det_decoder=...
  • model.pts_bbox_head.transformer.map_decoder=...（type='MapTRDecoder'）
  • model.pts_bbox_head.enabling_det=True / enabling_map=True
  1. dataset 与 map 评测需要的上下文
  • dataset_type='CustomNuScenesDetMapDataset'
  • fixed_ptsnum_per_line=20（点数协议）
  • queue_length=3（时序 BEV）

3.2 配置 → 代码映射（你改 cfg 时最常用的对照表）

  • model.type='BEVFormer'

    • 代码：projects/mmdet3d_plugin/bevformer/detectors/bevformer.py
    • 作用：推理时拆分并返回 bbox_results/map_results。

  • model.pts_bbox_head.type='BEVFormerDetMapHeadApollo'

    • 代码：projects/mmdet3d_plugin/bevformer/dense_heads/bevformer_det_map_head_apollo.py
    • 作用：det 分支复用 BEVFormerHead，map 分支提供 decoder 优先、MLP fallback，并实现 get_map_results。

  • transformer.map_decoder.type='MapTRDecoder'

    • 代码：projects/mmdet3d_plugin/maptr/modules/decoder.py
    • 作用：让 map decoder 至少“能 build、能跑通接口”，当前阶段不依赖上游 CUDA op。

  • dataset_type='CustomNuScenesDetMapDataset'

    • 代码：projects/mmdet3d_plugin/datasets/nuscenes_det_occ_map_dataset.py
    • 作用：提供 evaluate_map/format_map_results/_format_map_gt，把 map_results 评成 MapTR 协议的 mAP。

3.3 新增/关键 cfg 字段清单（改配置前先看这个）

  • detector 级

    • model.only_det=False：允许 forward 同时产出 det + map（否则 map 分支不会走到）。
    • model.video_test_mode=True / queue_length=3：时序 BEV；影响 prev_bev 缓存逻辑。

  • head 级（det+map 分支开关 + 输出规模）

    • model.pts_bbox_head.enabling_det/enabling_map：控制 det/map 分支是否启用。
    • fixed_ptsnum_per_line=20：map 评测协议中的每条 polyline 固定采样点数（同时影响 GT 生成与 pred 格式化）。
    • （可选）map_num_classes/map_num_pts/num_map_vec：当前 scaffold 支持这些参数（不配则走默认值）。

  • transformer 级（双 decoder）

    • transformer.det_decoder：用于 det。
    • transformer.map_decoder：用于 map（type='MapTRDecoder'）。当前实现会“能 build 则用；失败就 fallback 到 MLP”。

  • dataset 级（map evaluator 的关键上下文）

    • dataset_type='CustomNuScenesDetMapDataset'：别名类，实际继承 CustomNuScenesDetOccMapDataset。
    • map_eval_nproc：map 评测多进程数（默认 8；离线复测可用 --nproc 0 强制单进程排障）。
    • pc_range/map_ann_file/eval_use_same_gt_sample_num_flag：控制 MapTR 协议评测行为与 GT json 的位置。

3.3 训练相关：为什么要 find_unused_parameters=True

  • det+map 多任务 + scaffold 阶段，某些参数可能在某些 iteration 不参与反向（例如 map decoder 构建失败时走 MLP fallback，或某些 loss 暂时占位）。
  • DDP 默认会把“未使用参数”当成错误，因此 cfg 中开启 find_unused_parameters=True 能让 smoke 阶段更稳。

4.实现改动：按模块拆解实际代码如何落地

这一节不追求把每行代码抄出来，而是把“改动点 → 关键函数 → 输入输出 → 作用”讲清楚，方便你二次开发时快速下手。

4.1 detector：BEVFormer 推理返回 det+map

  • 文件：projects/mmdet3d_plugin/bevformer/detectors/bevformer.py
  • 关键函数：
    • forward_test(...)：调用 simple_test(...) 后返回 {'bbox_results': ..., 'map_results': ...}。
    • simple_test_pts(...)：
      • det：self.pts_bbox_head.get_bboxes(...) → bbox3d2result(...)
      • map：若 head 存在 get_map_results 则调用；异常只打印一次并回退为 None，防止刷屏导致日志不可读。

说明：forward_test(...) 的真实返回形态是：

  • bbox_results：simple_test(...) 内部把每个 sample 的 pts_bbox 包装成 dict(pts_bbox=...)，所以最终是 list[dict(pts_bbox=...)]。
  • map_results：由 head 的 get_map_results(outs, img_metas) 返回，结构为 list[dict(vectors,scores,labels,...)]。

4.2 DDP 测试收集：把 map 当成独立产物收集

  • 文件：projects/mmdet3d_plugin/bevformer/apis/test.py
  • 关键点：
    • custom_multi_gpu_test(...) 识别 model 返回的 dict，并把 map_results 收集到独立 list。
    • CPU collect 时为不同产物使用不同的 tmpdir 后缀，避免与 bbox/mask/occ/flow 的分片结果混写。
      • 注意：当前实现会在 tmpdir 名上按序追加后缀（例如先 _mask 再 _map），因此最终目录名可能呈现为 ..._mask_map 之类的组合形式。

4.3 测试入口：dump map_results.pkl + 按需触发 map evaluator

  • 文件：tools/test.py
  • 关键点：
    • map_results.pkl 单独落盘到 jsonfile_prefix/map_results.pkl。
    • --eval 中包含 chamfer/iou 才会调用 dataset.evaluate_map(...)。
    • bbox 与 map 各自走各自 evaluator，不互相干扰。

4.4 dist_test 脚本：不再覆盖用户显式传入的 --eval

  • 文件：tools/dist_test.sh
  • 关键点：
    • 扫描 ${@:4} 是否含 --eval。
    • 只有未显式提供时才注入默认 --eval iou bbox。

4.5 dataset：把 map_results 写成 MapTR json 并评测

  • 文件：projects/mmdet3d_plugin/datasets/nuscenes_det_occ_map_dataset.py
  • 关键方法：
    • format_map_results(results, jsonfile_prefix)：
      • 逐 sample 写 nuscmap_results.json，并把 labels 映射到 divider/ped_crossing/boundary。
    • evaluate_map(results, metric, jsonfile_prefix, ...)：
      • 调用 format_map_results 得到 pred json
      • 调用 _evaluate_map_single(...) 用 map_utils 计算 AP/mAP。
    • _format_map_gt()：
      • 当 map_ann_file 不存在时自动生成 GT json（默认 data/nuscenes/nuscenes_map_anns_val.json）。

说明：以下为工程上需注意的两个关键细节：

  • 样本顺序对齐要求：format_map_results 通过 enumerate(results) 读取 self.data_infos[sample_id]['token'] 生成 sample_token，因此 results 必须与数据集 / dataloader 的样本顺序严格一致（本工程的 DDP 收集逻辑已保证此点）。

  • map_results 的输入容错：dataset 在 _map_det_to_vector_list 中做统一归一化，支持两种输入形式：

    1. {'vectors': (N,P,2), 'scores': (N,), 'labels': (N,)}
    2. {'vectors': [ {'pts':..., 'label':..., 'score':...}, ... ]}
      若缺失字段或结果为空，函数会返回空列表以保证评测过程不会中断。

4.6 MapTR evaluator：map_utils（Chamfer/IoU mAP）

  • 目录：projects/mmdet3d_plugin/datasets/map_utils/
  • 关键点：
    • Chamfer 阈值 [0.5, 1.0, 1.5]。
    • IoU 阈值 0.5..0.95 step 0.05（polyline buffer 后求 IoU）。
    • 按置信度排序，一个 GT 只匹配一次。
    • multiprocessing 的 worker 需要可 pickling（已按顶层函数规避常见报错）。

4.7 det+map head：先保证闭环，再逐步替换为完整 MapTR

  • 文件：projects/mmdet3d_plugin/bevformer/dense_heads/bevformer_det_map_head_apollo.py
  • 核心思路：
    • det：继承 BEVFormerHead，最大化复用现有 det 训练/推理。
    • map：
      • 优先尝试构建并运行 map_decoder（cfg 中 transformer.map_decoder）
      • 失败则走 MLP fallback（用 BEV global 特征 + learnable query embedding 预测 map_cls_logits/map_pts）
    • 推理输出通过 get_map_results(outs, img_metas) 标准化为 (vectors,scores,labels)。

关键张量形状（便于二次开发与替换为完整 MapTR）：

  • head forward 产物：

    • outs['bev_embed']：[bs, bev_h*bev_w, C]
    • outs['map_cls_logits']：[bs, num_map_vec, map_num_classes]
    • outs['map_pts']：[bs, num_map_vec, map_num_pts, 2]

  • get_map_results(...)：

    • prob = map_cls_logits.sigmoid()，然后 scores, labels = prob.max(dim=-1)。
    • 每个 sample 返回一个 dict：
      • vectors: map_pts[i]（numpy）
      • scores: scores[i]（numpy）
      • labels: labels[i]（numpy）
      • cls_logits: map_cls_logits[i]（numpy，可选）

4.8 轻量 MapTRDecoder：让 cfg 能 build

  • 目录：projects/mmdet3d_plugin/maptr/
  • 作用：注册 MapTRDecoder，让 build_from_cfg(..., TRANSFORMER_LAYER_SEQUENCE) 能工作。

4.9 离线 map 评测入口：把“正确导入 plugin”固化成脚本

  • 文件：tools/eval_map_offline.py
  • 关键点：
    • Apollo root 放入 sys.path 最前。
    • 复刻 cfg 的 plugin/custom_imports 导入逻辑，确保 registry 注册。
    • 打印 mmdet3d.__file__ 帮你确认实际 import 的来源。

5.评测协议与落盘产物：bbox 与 map 各自怎么评、产物在哪里

5.1 bbox（nuScenes detection）

  • 主要产物：
    • pts_bbox/metrics_summary.json
    • pts_bbox/results_nusc.json

5.2 map（MapTR protocol）

  • 主要产物：
    • map_results.pkl：推理的原始 map 结果（并行于 bbox）。
    • nuscmap_results.json：由 format_map_results 写出的 MapTR 协议预测 json。
    • data/nuscenes/nuscenes_map_anns_val.json：GT json（若不存在会自动生成）。

6.复现命令与测试结果（含 2026-02-09 离线复测）

说明：smoke 阶段指标偏低是正常现象，本节只关注“链路闭环正确”。

6.1 dist_test：同一次跑 bbox + map

conda activate apollo_vnet
PORT=29513 bash tools/dist_test.sh \
  projects/configs/bevformer/bev_tiny_det_map_apollo.py \
  work_dirs/smoke_det_map_retrain_20260206_v4/epoch_1.pth 1 \
  --eval bbox chamfer iou

历史输出目录示例：

  • test/bev_tiny_det_map_apollo/Fri_Feb__6_17_42_22_2026/

提示：tools/dist_test.sh 只有在你没有显式传入 --eval 时才会默认注入 --eval iou bbox，所以要跑 map 指标必须显式加 chamfer/iou。

bbox 指标（读取 pts_bbox/metrics_summary.json）：

  • mean_ap = 0.0
  • nd_score = 0.01823157683703287

map 指标（MapTR 协议，控制台输出或离线复测一致）：

  • NuscMap_chamfer/mAP = 4.098719873329375e-06
  • NuscMap_iou/mAP = 0.0

6.2 离线复测（2026-02-09）：不依赖 dist_test 的 map 评测

输入：test/bev_tiny_det_map_apollo/Fri_Feb__6_17_42_22_2026/map_results.pkl。

chamfer：

conda activate apollo_vnet
python tools/eval_map_offline.py \
  projects/configs/bevformer/bev_tiny_det_map_apollo.py \
  test/bev_tiny_det_map_apollo/Fri_Feb__6_17_42_22_2026/map_results.pkl \
  --eval chamfer --nproc 0 \
  --out-dir test/bev_tiny_det_map_apollo/Fri_Feb__6_17_42_22_2026/map_eval_offline_retest_20260209_chamfer

关键输出：

  • mmdet3d.__file__ = /home/nuvo/MapTR/mmdetection3d/mmdet3d/__init__.py
  • NuscMap_chamfer/mAP = 4.098719873329375e-06

iou：

conda activate apollo_vnet
python tools/eval_map_offline.py \
  projects/configs/bevformer/bev_tiny_det_map_apollo.py \
  test/bev_tiny_det_map_apollo/Fri_Feb__6_17_42_22_2026/map_results.pkl \
  --eval iou --nproc 0 \
  --out-dir test/bev_tiny_det_map_apollo/Fri_Feb__6_17_42_22_2026/map_eval_offline_retest_20260209_iou

关键输出：

  • NuscMap_iou/mAP = 0.0

6.3 目标检测、地图生成结果图像空间投影可视化

6.3.1 单独可视化
目标检测：
 地图生成：
6.3.2 目标检测、地图生成联合投影可视化

在这里插入图片描述
在这里插入图片描述

7.常见坑与排障清单

下表列出训练/评测中常见的“症状 → 可能原因 → 快速修复”对照，便于现场排障：

症状 可能原因 修复
缺少 gt_map_vecs_label / gt_map_vecs_pts_loc（训练样本中） infos 中缺 map_location 或位姿字段；或 dataset 在 pipeline 后注入但 Collect3D 严格要求 keys 重新生成 nuscenes_infos_temporal_*.pkl（确保包含 map_location 与位姿）；或使用允许缺键的 CustomCollect3D；运行自检脚本验证 ds[0] 中存在键
报 Missing map_location/scene_name infos converter 未写入 location 字段 检查 tools/create_data.py 的 converter 参数并重新生成 infos
报 Unknown nuScenes map location location 值拼写错误或不在 nuScenes 支持的地图名列表 校正 infos 中的 location 值为 nuScenes 的标准名称（例如 boston-seaport）
pipeline/Collect3D 报 KeyError（因缺少 map 字段） 收集算子在注入之前运行且严格要求 keys 不在 Collect3D.keys 中强制加入 gt_map_vecs_*；使用本工程的 CustomCollect3D 或调整注入时序
map 评测 mAP = 0 或结果全 0 预测和 GT 的坐标系/采样数不匹配（fixed_ptsnum_per_line）或裁剪窗口不一致 检查 cfg 中 fixed_ptsnum_per_line 与 pc_range；打印并比对 gt_map_vecs_pts_loc 与预测 vectors 的形状和坐标系
离线评测报 registry/ModuleNotFound（自定义 dataset/head 未注册） plugin 没启用或 import 路径错误；import 到另一个 mmdet3d 确认 cfg 中 plugin=True 且 plugin_dir='projects/mmdet3d_plugin/'；运行 python -c "import mmdet3d; print(mmdet3d.__file__)" 验证来源
Shapely 报 TopologicalError/invalid geometry 地图数据中存在自相交等不合法几何 在生成前对 geometry 做 geom = geom.buffer(0) 修复，或跳过该 patch 并记录
  1. bbox evaluator 报 KeyError: 'boxes_3d'
  • 原因：把 map 结果混进 bbox 的结构。
  • 解决：严格保持 bbox_results 与 map_results 分离，并分开落盘。
  1. 离线 build_dataset 报“xxx not in registry”
  • 原因：没有执行 cfg 的 plugin/custom_imports 导入。
  • 解决：使用 tools/eval_map_offline.py，或在你自己的脚本里复刻 tools/test.py 的导入逻辑。
  1. dist_test.sh 覆盖 --eval
  • 原因：脚本硬编码追加默认 eval。
  • 解决：本工程已修复为“未传 --eval 才注入默认”。
  1. Shapely TopologicalError / invalid geometry
  • 解决：对 geometry 做 buffer(0) 修复；仍失败则跳过，保证评测不中断。
  1. 多进程评测 pickling 失败
  • 解决：map_utils 中 worker 需要定义在模块顶层；必要时将 map_eval_nproc 设置为 0 先单进程验证。

8.后续迭代路线

  1. 把 map scaffold（MLP fallback）替换为完整 MapTR head/assigner/loss，并把 loss 与 GT 对齐到论文实现。
  2. 为 map 指标增加回归基线（固定输入 pkl 的离线评测 + 指标落盘），便于 CI 做 diff。
  3. 把 smoke 配置升级为可收敛的训练配置（epochs、lr、data aug、map loss 权重与采样策略）。

9.工程化对账表与回归清单

本节目标是把“代码改动 → 文档位置 → 如何回归验证”做成对账表，便于后续持续迭代时快速检查：

9.1 文件/模块对账表（建议作为 PR 自检清单）

文件/目录 主要职责 关键符号/产物 文档对应章节
projects/configs/bevformer/bev_tiny_det_map_apollo.py det+map smoke cfg（模型结构、数据管线、评测开关） plugin=True、dataset_type、fixed_ptsnum_per_line、--eval bbox chamfer iou §3 配置设计、§6 复现命令
projects/mmdet3d_plugin/__init__.py plugin 入口：导入并注册自定义 dataset/head/pipeline/maptr 等 registry 可见性（避免 not in registry） §3.1 plugin 与 registry
projects/mmdet3d_plugin/datasets/nuscenes_det_occ_map_dataset.py dataset：在线生成 map GT；map 评测与格式化 prepare_train_data/_add_vectormap_gt/evaluate_map/format_map_results；注入 gt_map_vecs_* §0.4 在线 GT、§4.5 dataset、§5 map 产物
projects/mmdet3d_plugin/datasets/pipelines/transform_3d.py pipeline：CustomCollect3D 对缺失 keys 容错 CustomCollect3D（缺键跳过） §0.4（pipeline 注入时序说明）、§7 排障
projects/mmdet3d_plugin/bevformer/detectors/bevformer.py detector：forward/test 输出拆分 det 与 map；训练透传 map GT 推理返回 {bbox_results, map_results}；训练透传 gt_map_vecs_* §2 输出接口规范、§4.1 detector
projects/mmdet3d_plugin/bevformer/dense_heads/bevformer_det_map_head_apollo.py head：det 分支复用 + map scaffold；get_map_results 标准化输出 outs['map_cls_logits']/'map_pts' → vectors/scores/labels §4.7 head、§2.2 map_results 规范
projects/mmdet3d_plugin/bevformer/apis/test.py DDP 测试收集：map 作为独立产物收集 multi-gpu collect，tmpdir 后缀隔离 §4.2 DDP 收集
tools/test.py 测试入口：落盘 bbox + map；按 --eval 触发 evaluator map_results.pkl；调用 evaluate_map §4.3 测试入口、§5 产物
tools/dist_test.sh 分布式测试脚本：不覆盖用户显式 --eval --eval 注入逻辑 §4.4 dist_test
projects/mmdet3d_plugin/datasets/map_utils/ MapTR 协议 evaluator（Chamfer/IoU mAP） NuscMap_chamfer/mAP、NuscMap_iou/mAP §4.6 map_utils、§6 指标
projects/mmdet3d_plugin/maptr/ 轻量 MapTR 组件（用于 build decoder / scaffold） MapTRDecoder §4.8 MapTRDecoder
tools/eval_map_offline.py 离线 map 评测：固化 plugin 导入，避免 registry 漏导入 --eval chamfer/iou；打印 mmdet3d.__file__ §4.9 离线入口、§6.2 离线复测

9.2 最小回归清单（建议每次改动后跑一遍）

  1. 确认 import 来源与 plugin 生效（避免“导入了另一个 mmdet3d/没注册到自定义组件”）：
conda activate apollo_vnet
python -c "import mmdet3d; print('mmdet3d from:', mmdet3d.__file__)"
  1. cfg 能 build dataset/model（最快排除 registry 与数据路径问题）：
conda activate apollo_vnet
python -c "from mmcv import Config; from mmdet3d.datasets import build_dataset; from mmdet3d.models import build_model; cfg=Config.fromfile('projects/configs/bevformer/bev_tiny_det_map_apollo.py'); ds=build_dataset(cfg.data.val); m=build_model(cfg.model, test_cfg=cfg.get('test_cfg')); print(type(ds), 'evaluate_map' in dir(ds), type(m))"
  1. 在线 map GT 真的生成（训练样本必须包含 gt_map_vecs_*）：
conda activate apollo_vnet
python - <<'PY'
from mmcv import Config
from mmdet3d.datasets import build_dataset

cfg = Config.fromfile('projects/configs/bevformer/bev_tiny_det_map_apollo.py')
ds = build_dataset(cfg.data.train)
sample = ds[0]
assert 'gt_map_vecs_label' in sample and 'gt_map_vecs_pts_loc' in sample
print('ok: online map gt exists')
PY
  1. 端到端测试闭环（同一次 dist_test 同时产出 bbox + map，并能评测）：
conda activate apollo_vnet
PORT=29513 bash tools/dist_test.sh \
  projects/configs/bevformer/bev_tiny_det_map_apollo.py \
  /path/to/your_ckpt.pth 1 \
  --eval bbox chamfer iou
  1. 离线 map 复测（排除 dist_test/分布式收集干扰）：
conda activate apollo_vnet
python tools/eval_map_offline.py \
  projects/configs/bevformer/bev_tiny_det_map_apollo.py \
  /path/to/map_results.pkl \
  --eval chamfer --nproc 0

附录 最新改动-Github代码已同步更新

MapTR 对齐与 BEVFormer det+map 改动说明（2026-02-11）

本文总结了为使 Apollo-Vision-Net 的 det+map 路径更贴近官方 MapTR 实现所做的更改，改进运行态可观测性，并新增本地 smoke 验证工具的工作。

包含的提交：

  • 5993635 — maptr: vendor assigner/loss head/losses（与官方对齐）
  • 6322848 — dataset: 添加 LiDARInstanceLines.bbox 与 shift v1/v2
  • 266d2d9 — bevformer: MapTR-official map loss 路径 与 run_cfg 日志
  • 18e45da — tools/docs: 改进 smoke 前向脚本、控制模型打印、添加走读文档

1) MapTR Vendoring 与 Loss 对齐

为什么

  • 降低与官方 MapTR 在 assignment / matching / loss 上的语义差异，这些差异在 AMP/FP16 下尤其会导致匹配或数值不稳定的问题。

怎么改（实现要点）

  • Vendor（移植并注册）了轻量的 MapTR 模块子集：MapTRAssigner、MapTRLossHead、以及相关的 pts/dir loss 和匹配 cost。它们实现了基于 cls/reg/iou/pts 综合成本的 Hungarian 匹配，并支持 OrderedPtsL1 / Chamfer 风格的成本。
  • 在 MapTRLossHead.loss() 入口处将模型预测强制转换为 FP32（即对 preds_dicts 的预测项调用 .float()），以模拟官方的 @force_fp32(apply_to=('preds_dicts'))，避免 AMP 引起的数值/精度差异。

关键文件

  • projects/mmdet3d_plugin/maptr/assigners/maptr_assigner.py
  • projects/mmdet3d_plugin/maptr/dense_heads/maptr_loss_head.py（loss 入口的 FP32 cast）
  • projects/mmdet3d_plugin/maptr/losses/map_loss.py

效果与验证

  • 语义上与官方 MapTR 对齐（Hungarian 匹配 + cls/reg/pts 成本，支持 OrderedPtsL1Cost / Chamfer 等）。
  • 快速验证（smoke）：
export PYTHONPATH=$PWD
python tools/smoke_det_map_forward_train.py projects/configs/bevformer/bev_tiny_det_map_apollo.py
  • 检查输出中 loss_map_* 以及中间 decoder 层的 d*.loss_* 是否与预期一致，特别是在使用 AMP/FP16 时关注数值稳定性。

提交快照：5993635

2) 数据层：LiDARInstanceLines.bbox 与 Shift 协议（v0/v1/v2）

为什么

  • MapTR 依赖对每条 polyline 的固定采样点與 shift 协议计算有序点（ordered pts）损失并进行匹配；assigner 也需要 bbox 来计算 reg/iou 成本。因此数据与 head 在点数与 shift 语义上必须严格一致。

怎么改（实现要点）

  • 在数据类中新增：
    • LiDARInstanceLines.bbox：返回每条线的 [xmin, ymin, xmax, ymax]，并 clamp 到 patch 范围。
    • shift_fixed_num_sampled_points、shift_fixed_num_sampled_points_v1、shift_fixed_num_sampled_points_v2：支持闭合/非闭合 polyline 的 shift，含 padding 与可选子采样逻辑。

关键文件

  • projects/mmdet3d_plugin/datasets/nuscenes_det_occ_map_dataset.py

效果与验证

  • 确保配置中的 map_num_pts 与数据集的 fixed_ptsnum_per_line 一致，避免点数不一致导致插值或匹配错误。
  • 验证：运行 smoke 脚本，查看 head 中一次性打印的 gt_map_vecs_pts_loc 的 shape 与 gt_map_vecs_label 的数量。

提交快照：6322848

3) BEVFormer det+map Head：MapTR-official 路径 + 运行态一次性日志

为什么

  • 仅看 config 无法完全判断训练时实际走的分支；需要在运行时确认 map 分支的关键开关（是否使用 point queries、是否做 box refine、decoder 类型/层数、pts normalize/pts cost type 等）。

怎么改（实现要点）

  • 当 map_loss_impl == 'maptr_official' 时，BEVFormerDetMapHeadApollo 会调用 MapTRLossHead.loss()，并把返回的 loss key 前缀为 loss_map_*，以便在日志和指标中分离 det 与 map。
  • 新增 rank0-only 且仅打印一次的 [det_map][run_cfg] 日志行，打印包括 map_loss_impl、map_use_point_queries、map_with_box_refine、map_decoder（类型）、num_layers、map_query_embed_type、num_map_vec、map_num_pts、map_num_query、map_pts_normalize、map_pts_cost_type 等关键项。
  • 添加 DetMapTextLoggerHook，在训练日志中把 det: 與 map: 指标分行显示，并隐藏接近 0 的被禁用 loss，以提高可读性。

关键文件

  • projects/mmdet3d_plugin/bevformer/dense_heads/bevformer_det_map_head_apollo.py（[det_map][run_cfg] 日志與 maptr_official 分支）
  • projects/mmdet3d_plugin/bevformer/hooks/det_map_text_logger_hook.py

效果与验证

  • 运行训练或 smoke 時，日志包含类似的行：
[det_map][run_cfg] map_loss_impl=maptr_official map_use_point_queries=True map_with_box_refine=True map_decoder=MapTRDecoder num_layers=6 map_num_pts=20 map_pts_cost_type=chamfer
det: loss: 0.1234, loss_cls: 0.0123, ...
map: loss_map: 0.2345, loss_map_pts: 0.2200, loss_map_dir: 0.0145
  • 验证：使用 smoke 脚本或短跑训练，检查日志中是否出现 [det_map][run_cfg] 以及 det: / map: 输出。

提交快照：266d2d9

4) Tools 与文档：smoke 脚本增强

为什么

  • 需要快速且可靠的本地 sanity-check 工具来发现 shape/NaN接口问题，并将实现细节写成文档以便团队复现。

怎么改（实现要点）

  • 改进 tools/smoke_det_map_forward_train.py：兼容多种 img / img_metas 布局、注册轻量 forward hook 以定位 NaN，并在需要时把 gt_bboxes_3d tensor 包装为 LiDARInstance3DBoxes。
  • 在 tools/train.py 中加入 log_model_summary 开关以控制是否打印模型结构。
  • 添加走读文档：docs/bev_sparse_det_maptr_flashocc_henet_tinym_nuscenes.md，说明配置到实现的对应关系与注意事项。

效果与验证

  • 使用 smoke 脚本可快速发现前向/后向流程中的不一致或数值问题，节省调试时间。
  • 验证（示例命令）：
export PYTHONPATH=$PWD
python tools/smoke_det_map_forward_train.py projects/configs/bevformer/bev_tiny_det_map_apollo.py
# 控制是否打印模型结构
python tools/train.py projects/configs/bevformer/bev_tiny_det_map_apollo.py --cfg-options log_model_summary=False

提交快照：18e45da

Logo
AtomGit开源社区

AtomGit 是由开放原子开源基金会联合 CSDN 等生态伙伴共同推出的新一代开源与人工智能协作平台。平台坚持“开放、中立、公益”的理念，把代码托管、模型共享、数据集托管、智能体开发体验和算力服务整合在一起，为开发者提供从开发、训练到部署的一站式体验。

更多推荐

cover

2026年海南公司注册与合规服务行业评估报告

avatar AtomGit开源社区
cover

2026 年主打 AI 智能的床垫品牌综合排名

avatar AtomGit开源社区
cover

Vibe Coding 快速开始

avatar AtomGit开源社区
