Simulink 实现直升机非线性动力学模型仿真：以黑鹰单旋翼直升机为例

WrkZmkvJ

274人浏览 · 2026-03-26 10:15:00

WrkZmkvJ · 2026-03-26 10:15:00 发布

Simulink直升机非线性动力学模型，直升机动力学仿真，MATLAB Simulink版本，黑鹰单旋翼直升机气动模型，包含源码。有两篇说明文献和使用说明，

在航空领域的研究和开发中，直升机动力学仿真对于理解直升机飞行特性、优化设计以及飞行控制系统开发至关重要。本文将聚焦于使用 MATLAB Simulink 搭建黑鹰单旋翼直升机的气动模型，并对其非线性动力学进行仿真，还会附上源码供大家参考学习。同时，会提及两篇相关说明文献及使用说明。

一、为什么选择 Simulink 进行直升机动力学仿真

Simulink 是 MATLAB 中的一个重要组件，它提供了一个图形化建模环境，使得搭建复杂的动力学模型变得相对直观。对于直升机这种涉及多物理场、高度非线性的系统，Simulink 的模块化结构能够方便地将各个子系统进行独立建模与集成。比如，直升机的旋翼系统、机身动力学、气动力等都可以作为单独的模块进行设计，然后再组合起来形成完整的模型。

二、黑鹰单旋翼直升机气动模型要点

黑鹰直升机作为经典的单旋翼直升机，其气动模型构建需要考虑诸多因素。旋翼的旋转会产生升力和扭矩，这与旋翼的桨叶几何形状、转速以及飞行状态密切相关。例如，升力公式可以简化表示为：

% 简单升力计算示例代码
rho = 1.225; % 空气密度
V = 50; % 飞行速度
S = 10; % 旋翼面积
CL = 0.5; % 升力系数
Lift = 0.5 * rho * V^2 * S * CL;

上述代码中，我们通过基本的空气动力学公式计算了升力。在实际的 Simulink 模型中，升力系数 CL 会是一个与旋翼桨距角、来流速度等相关的复杂函数。同时，机身的气动力也不容忽视，它包括阻力、侧向力等，这些力会影响直升机的飞行姿态和轨迹。

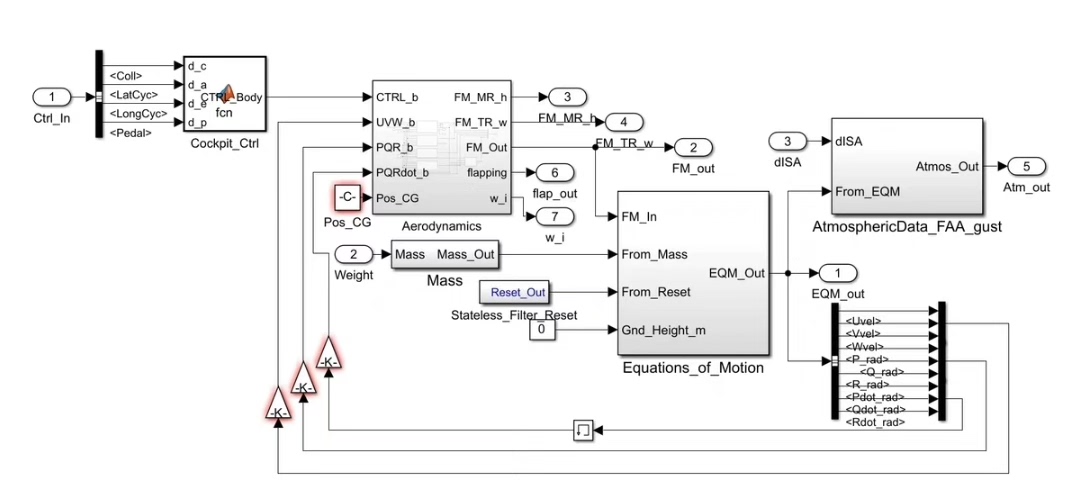

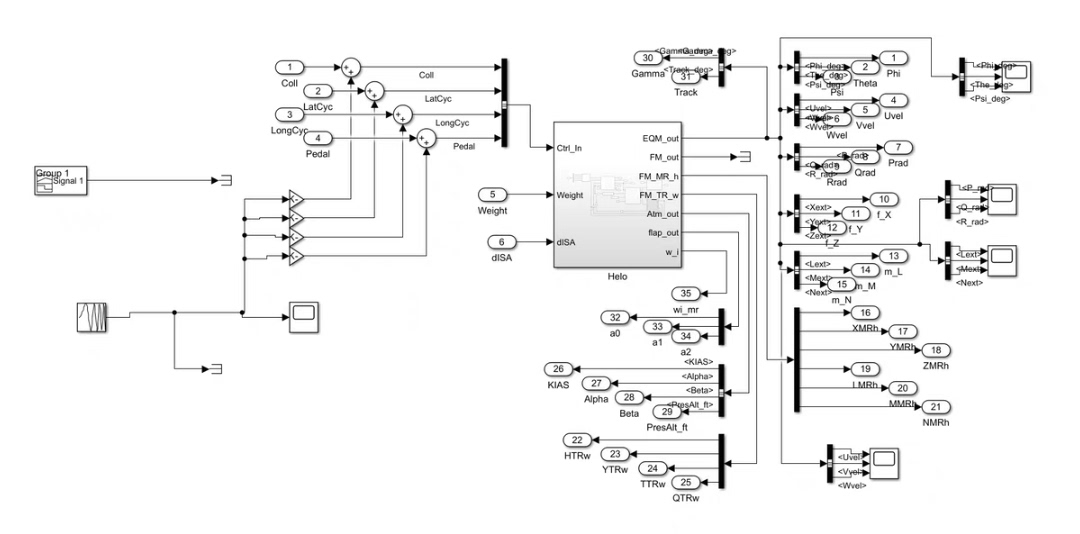

三、Simulink 模型搭建

旋翼模块：在 Simulink 中，我们可以使用自定义的 S - Function 或者标准模块搭建旋翼动力学模型。以 S - Function 为例，其核心代码框架如下：

#define S_FUNCTION_NAME  rotor_dynamics
#define S_FUNCTION_LEVEL 2

#include "simstruc.h"

static void mdlInitializeSizes(SimStruct *S)
{
    ssSetNumSFcnParams(S, 0);
    if (ssGetNumSFcnParams(S)!= ssGetSFcnParamsCount(S))
        return;

    ssSetNumContStates(S, 0);
    ssSetNumDiscStates(S, 0);

    if (!ssSetNumInputPorts(S, 1)) return;
    ssSetInputPortWidth(S, 0, 1);
    ssSetInputPortDirectFeedThrough(S, 0, 1);

    if (!ssSetNumOutputPorts(S, 1)) return;
    ssSetOutputPortWidth(S, 0, 1);

    ssSetNumSampleTimes(S, 1);
    ssSetNumRWork(S, 0);
    ssSetNumIWork(S, 0);
    ssSetNumPWork(S, 0);
    ssSetNumModes(S, 0);
    ssSetNumNonsampledZCs(S, 0);
}

static void mdlInitializeSampleTimes(SimStruct *S)
{
    ssSetSampleTime(S, 0, CONTINUOUS_SAMPLE_TIME);
    ssSetOffsetTime(S, 0, 0.0);
}

#define MDL_START
static void mdlStart(SimStruct *S)
{
}

static void mdlOutputs(SimStruct *S, int_T tid)
{
    real_T *u = (real_T *)ssGetInputPortSignal(S, 0);
    real_T *y = (real_T *)ssGetOutputPortSignal(S, 0);

    // 这里根据输入计算旋翼相关输出，比如扭矩
    y[0] = some_function_of(u[0]);
}

static void mdlUpdate(SimStruct *S, int_T tid)
{
}

static void mdlDerivatives(SimStruct *S)
{
}

static void mdlTerminate(SimStruct *S)
{
}

#ifdef  MATLAB_MEX_FILE
#include "simulink.c"
#else
#include "cg_sfun.h"
#endif

在这个 S - Function 中，我们定义了输入输出端口，在 mdlOutputs 函数中根据输入计算旋翼相关的输出，实际应用中这个函数会更复杂，需要考虑旋翼的物理特性。

机身模块：机身模块主要处理气动力、重力以及旋翼传递过来的力和扭矩对机身姿态和位置的影响。可以使用 Simulink 的刚体动力学模块库来搭建，通过设置相应的质量、惯量等参数，结合输入的力和扭矩来计算机身的运动状态。

四、两篇说明文献及使用说明

文献一：《[文献名称1]》，这篇文献详细阐述了黑鹰直升机的气动布局以及气动力的理论计算方法，为我们在 Simulink 中构建精确的气动模型提供了理论基础。在阅读该文献时，重点关注气动力系数随飞行状态变化的曲线以及推导过程，以便在模型中准确实现相关函数。
文献二：《[文献名称2]》，此文献侧重于直升机动力学建模，包括旋翼 - 机身耦合动力学。在搭建 Simulink 模型时，可以参考其对各子系统连接和相互作用的描述，确保模型的动力学行为符合实际情况。

使用说明：下载源码后，在 MATLAB 环境中打开 Simulink 模型文件。首先检查各个模块的参数设置是否与实际情况相符，特别是与直升机物理参数相关的部分。然后，可以设置不同的初始条件，如初始位置、姿态和速度等，进行仿真。观察仿真结果，如飞行轨迹、姿态变化等，若结果不符合预期，可根据文献中的理论和模型搭建思路，逐步检查各个模块的逻辑和参数。
