💡前言

上一篇我们讲述了基于高通跃龙IQ-9100的图像检测半自动化标注系统搭建实践中的系统背景、架构设计与模型选型，这一篇我们继续讲解高通跃龙IQ-9100的图像检测半自动化标注系统中的边缘部署实践、系统实现、性能优化与实战效果。

1. IQ-9100边缘部署实践

1.1 开发环境搭建

IQ-9100的开发环境搭建分为主机端（Host）和设备端（Target）两部分：

主机端环境（Ubuntu 20.04/22.04）：

• Qualcomm AI Runtime SDK (QAIRT v2.x)：包含qnn-onnx-converter、qnn-net-run等模型转换和验证工具。
• Qualcomm Package Manager (QPM)：SDK包管理工具。
• Python 3.8+ 和 PyTorch/ONNX 环境：用于模型训练和导出。
• ADB工具：用于与IQ-9100开发板通信。

设备端环境（IQ-9100开发板）：

• Qualcomm Linux/Android BSP：预装设备驱动和运行时库。
• QNN Runtime Libraries：libQnnHtp.so（NPU后端）、libQnnCpu.so（CPU后端）。
• GStreamer Pipeline：用于摄像头视频流采集和ISP处理。
• Python 3.8+ & FastAPI服务：标注后端运行环境。

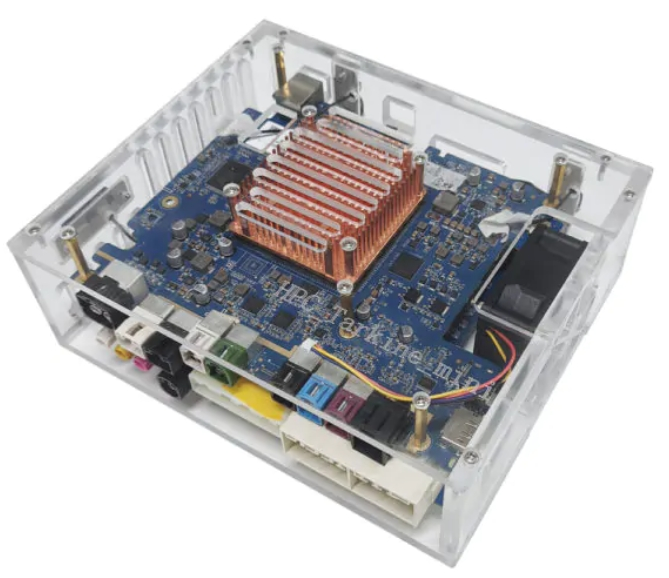

实验中使用的硬件开发板是Thundercomm 的高通跃龙IQ-9100平台。

1.2 模型部署流水线

从训练模型到设备运行的完整流水线：

# Step 1: 模型导出 (PyTorch → ONNX)
yolo export model=yolov8n.pt format=onnx imgsz=640

# Step 2: 模型转换 (ONNX → QNN)
qnn-onnx-converter \
  -i yolov8n.onnx \
  --input_list calib_list.txt \
  -o yolov8n_qnn

# Step 3: 编译模型库
qnn-model-lib-generator \
  -c yolov8n_qnn.cpp \
  -b yolov8n_qnn.bin \
  -t aarch64-ubuntu-gcc11.4

# Step 4: 生成Context Binary (离线编译)
qnn-context-binary-generator \
  --model libyolov8n_qnn.so \
  --backend libQnnHtp.so \
  --binary_file yolov8n.serialized.bin

# Step 5: 推送到设备并验证
adb push yolov8n.serialized.bin /data/models/
adb shell qnn-net-run \
  --model /data/models/yolov8n.serialized.bin \
  --input /data/images/test.jpg \
  --output_dir /data/output/

1.3 推理服务封装

为了让标注系统的后端能够方便地调用模型推理能力，我们将QNN推理过程封装为Python可调用的服务模块。核心采用QNN Python Binding或通过subprocess调用qnn-net-run，推荐方式是使用SNPE/QNN的Python API：

import numpy as np
from qnn_wrapper import QNNContext  # 封装的QNN Python接口

class DetectionEngine:
    def __init__(self, model_path, backend="htp"):
        self.ctx = QNNContext(model_path, backend)
        self.input_shape = (1, 3, 640, 640)
        self.conf_threshold = 0.6

    def preprocess(self, image):
        img = cv2.resize(image, (640, 640))
        img = img.transpose(2, 0, 1).astype(np.float32) / 255.0
        return np.expand_dims(img, axis=0)

    def predict(self, image):
        input_tensor = self.preprocess(image)
        outputs = self.ctx.execute({"images": input_tensor})
        return self.postprocess(outputs)

    def postprocess(self, outputs):
        # NMS + 置信度过滤 + 坐标还原
        boxes, scores, class_ids = nms_filter(
            outputs, self.conf_threshold
        )
        return [{"bbox": b, "score": s, "class_id": c}
                for b, s, c in zip(boxes, scores, class_ids)]

2. 标注系统功能实现

2.1 后端服务设计 (FastAPI)

标注后端采用FastAPI框架，提供RESTful API和WebSocket接口。主要API接口设计如下：

接口	方法	功能描述
/api/images	GET	获取待标注图像列表（支持分页/筛选）
/api/images/{id}/predict	POST	触发AI预标注，返回检测结果
/api/images/{id}/annotations	GET/PUT	读取/更新标注数据
/api/annotations/export	POST	导出标注为COCO/VOC/YOLO格式
/api/sam/segment	POST	交互式SAM分割（传入点/框Prompt）
/ws/realtime	WebSocket	实时推理结果推送与标注同步
/api/models/status	GET	查询当前模型状态和推理统计
/api/training/trigger	POST	触发增量训练任务

from fastapi import FastAPI, WebSocket
from pydantic import BaseModel

app = FastAPI(title="Edge Annotation Service")

class PredictRequest(BaseModel):
    image_id: str
    conf_threshold: float = 0.6
    use_sam: bool = True

@app.post("/api/images/{image_id}/predict")
async def predict(image_id: str, req: PredictRequest):
    image = load_image(image_id)
    detections = detection_engine.predict(image)
    if req.use_sam:
        for det in detections:
            mask = sam_engine.segment(
                image, box_prompt=det["bbox"]
            )
            det["mask"] = mask_to_polygon(mask)
    save_annotations(image_id, detections)
    return {"annotations": detections}

2.2 前端标注界面

前端标注界面基于Vue.js 3 + Canvas API实现，核心功能模块包括：

• 图像画布：支持缩放、平移、全屏查看，在Canvas上叠加渲染检测框和分割掩码。
• 标注编辑工具栏：框选工具（拖拽创建/调整BBox）、多边形工具（顶点编辑）、橡皮擦工具（删除标注）。
• 类别面板：显示预定义类别列表，支持快捷键切换，已标注数量实时统计。
• 审核面板：逐帧浏览，一键确认/驳回，批量操作支持。
• SAM交互面板：点击前景点（绿色）/背景点（红色），实时调用EdgeSAM生成分割建议。

前端与后端之间通过WebSocket保持长连接，当标注员在画布上点击触发SAM分割请求时，后端推理结果可在100ms内返回并渲染，实现流畅的交互体验。

2.3 标注数据管理

标注数据采用SQLite + JSON文件的混合存储策略：

• SQLite数据库：存储图像元数据（路径、尺寸、标注状态、标注员ID、时间戳等），支持高效查询和状态管理。
• JSON标注文件：每张图像对应一个JSON标注文件，记录完整的标注信息（检测框、分割多边形、类别、置信度、是否人工修改等）。
• 版本追踪：每次修改生成diff记录，支持标注历史回溯和质量审计。

标注导出支持三种主流格式：

格式	文件结构	适用场景
COCO JSON	annotations.json（含 images/annotations/categories）	Detectron2、MMDetection
Pascal VOC	每张图一个XML文件	传统检测框架
YOLO TXT	每张图一个TXT文件（class cx cy w h）	Ultralytics YOLO训练

3. 性能优化与调优经验

3.1 NPU推理优化

• Context Binary缓存：首次加载模型时，QNN将网络图编译为设备特定的Context Binary并缓存，后续启动可直接加载，模型初始化时间从8秒缩短至0.5秒。
• 批量推理：对于批量预标注场景，将多张图像组成mini-batch （batch_size=4~ 8）一次送入NPU，吞吐量可提升60%~80%。
• 异步流水线：采用“采集-预处理-推理-后处理”四级流水线，各阶段异步并行，CPU负责预处理/后处理，NPU专注推理，避免算力空闲。
• HTP性能模式：通过设置HTP Performance Mode为“Burst”或“High Performance”，提升NPU时钟频率，代价是功耗增加约20%。

3.2 内存与存储优化

• 图像缓存池：预分配固定大小的图像缓冲区（如10帧环形队列），避免频繁的内存分配和释放。
• 零拷贝推理：利用QNN的ION Buffer机制，ISP输出的图像数据可直接映射为NPU输入张量，减少一次CPU ↔ NPU的数据拷贝。
• 标注数据压缩：分割掩码使用RLE（Run-Length Encoding）编码存储，相比原始二值掩码节省90%以上存储空间。

3.3 端到端延迟分析

以单张640×640图像的处理链路为例，各阶段的延迟分布：

处理阶段	执行单元	延迟（ms）	占比
ISP预处理	ISP/CPU	~3	7%
图像缩放+归一化	CPU	~2	5%
YOLOv8n推理	NPU (HTP)	~10	24%
NMS后处理	CPU	~2	5%
EdgeSAM推理	NPU (HTP)	~18	43%
掩码多边形化	CPU	~7	16%

端到端延迟约42ms（约24FPS），完全满足交互式标注的实时性要求。在批量预标注模式下（不启用EdgeSAM），仅运行YOLOv8n检测，端到端延迟可降至~17ms（约59FPS）。

4. 实战效果与数据分析

4.1 测试场景

我们在两个典型工业场景中验证了该系统的有效性：

• 场景A：电子元器件质检——PCB板上的焊点缺陷检测（虚焊、桥接、偏移），共15个缺陷类别。
• 场景B：安防监控——停车场的车辆与行人检测，共3个类别（轿车、卡车、行人）。

4.2 标注效率对比

指标	纯人工标注	半自动化标注	提升倍率
单图标注时间（场景A）	180秒	42秒	4.3x
单图标注时间（场景B）	90秒	18秒	5.0x
日均标注量（8小时）	160张	640张	4.0x
标注一致性（IoU）	0.78	0.91	+16.7%
首次预标注准确率	—	82.5%（场景A）	—
迭代3轮后预标注准确率	—	91.3%（场景A）	—

4.3 模型迭代效果

通过“标注 → 训练 → 部署”的迭代循环，模型的预标注精度持续提升：

迭代轮次	训练数据量	预标注 mAP@0.5	人工修正率
初始（预训练模型）	0（COCO预训练）	52.3%	47.7%
第1轮	500张	71.8%	28.2%
第2轮	1500张	83.5%	16.5%
第3轮	3000张	91.3%	8.7%
第4轮	5000张	94.1%	5.9%

可以看到，经过4轮迭代后，预标注准确率从初始的52.3%提升至94.1%，人工修正率降至5.9%。这意味着每100个标注中，平均只有约6个需要人工调整，标注效率接近全自动化水平。

5. 踩坑记录与实践经验

5.1 模型转换常见问题

问题1：ONNX算子不支持
YOLOv8的某些后处理算子（如ScatterND）可能不被QNN后端支持。解决方案是在导出ONNX时去除后处理头，将NMS等后处理逻辑放在CPU端用NumPy/C++实现。

问题2：量化精度陡降
某些层（如检测头的分类分支）对量化敏感。采用Mixed Precision策略，将敏感层保持FP16精度，其余层使用INT8，可在速度和精度之间取得平衡。

问题3：EdgeSAM的动态Shape
SAM的PromptEncoder包含动态形状输入（点数可变）。在QNN部署时需固定输入形状或使用padding策略，例如固定最多支持5个前景点+5个背景点的输入。

5.2 工程实践建议

• 先CPU验证再上NPU：模型转换后，先在qnn-net-run的CPU后端验证输出正确性，确认无误后再切换到HTP后端。
• 校准集要有代表性：PTQ量化的校准集应覆盖各类别和各种拍摄条件（光照、角度、背景），否则量化后模型在某些场景精度会明显下降。
• 标注界面响应优先：前端Canvas渲染性能是用户体验的关键，避免在主线程执行重计算，善用Web Worker和requestAnimationFrame。
• 建立标注规范文档：半自动化标注仍依赖人工审核，制定清晰的标注规范（如遮挡目标的处理、模糊边界的裁定标准）可显著提升标注一致性。
• 监控NPU利用率：使用高通提供的QNN Profiler工具监控NPU利用率和各层耗时，找出推理瓶颈进行针对性优化。

6. 总结与展望

本文详细介绍了基于高通IQ-9100边缘计算平台搭建图像检测半自动化标注系统的完整实践。系统通过在IQ-9100的Hexagon NPU上部署YOLOv8n目标检测模型和EdgeSAM分割辅助模型，实现了高效的“AI预标注+人工精修”工作流。核心成果包括：

• 实现了3~5倍的标注效率提升，单张图像端到端处理延迟仅42ms。
• 通过4轮迭代训练，预标注准确率从52.3%提升至94.1%，人工修正率降至5.9%。
• 完整的边缘部署方案，涵盖模型量化、QNN部署、推理服务封装和标注界面全链路。
• 数据不出场的隐私保护方案，满足工业场景的数据安全要求。

未来可进一步探索以下方向：

• 引入大语言模型（LLM）辅助标注规则自动生成
• 支持更多边缘计算平台的跨平台部署
• 结合主动学习（Active Learning）策略，自动筛选高价值样本进行人工审核，进一步降低标注成本

全系列完
