OccluderNode

在大规模三维场景渲染（如智慧城市、游戏、仿真系统）中，遮挡剔除是提升渲染性能的关键技术——它能让渲染引擎自动忽略“被前方物体完全遮挡、相机无法看到”的模型，减少无效绘制，大幅提升帧率。

OpenSceneGraph（OSG）提供了原生的遮挡剔除解决方案，核心就是 osg::OccluderNode 遮挡节点。本文结合完整可运行的实战代码，深度讲解 OccluderNode 的用法、类继承关系、工作原理，并手把手实现模型自动遮挡包围效果。

OccluderNode 核心基础概念

1. 什么是 OccluderNode？

osg::OccluderNode 是 OSG 中专门用于定义遮挡区域的场景节点，它本身不参与场景的视觉渲染（可附加可视化几何体方便调试），核心作用是告诉 OSG 渲染器：这个平面后方的物体被完全遮挡，无需渲染。

它是 OSG 自动遮挡剔除机制的入口，配合凸平面遮挡器，实现高效的视锥体剔除+遮挡剔除双优化。

2. 核心作用

• 标记场景中的遮挡平面（墙面、挡板、山体等）
• 驱动 OSG 自动剔除被遮挡的物体
• 无侵入式优化，无需修改原有模型数据
• 支持动态场景，包围盒自动适配模型大小

OccluderNode 类继承关系（关键）

理解继承关系，才能掌握 OccluderNode 的底层能力边界。OSG 采用单根继承体系，OccluderNode 的继承链如下：

osg::Object
  └── osg::Node
       └── osg::Group
            └── osg::OccluderNode

层级解析：

1. osg::Object：OSG 所有对象的基类，提供引用计数、内存管理能力；
2. osg::Node：场景节点基类，具备包围盒计算、节点名称、状态集等基础能力；
3. osg::Group：组节点，可以添加子节点（这也是 OccluderNode 能附加可视化几何体的原因）；
4. osg::OccluderNode：最终遮挡节点，新增遮挡器绑定、遮挡开关等专属接口。

配套核心类依赖

OccluderNode 无法单独工作，必须配合以下类实现完整功能：

• osg::ConvexPlanarOccluder：凸平面遮挡器，定义真正的遮挡多边形；
• osg::ConvexPlanarPolygon：凸平面多边形，存储遮挡平面的顶点数据；
• osg::BoundingBox/BoundingSphere：包围盒，自动计算模型边界，生成贴合的遮挡面。

实战代码解析

1. 创建 OccluderNode 节点
2. 绑定 ConvexPlanarOccluder 遮挡器
3. 设置遮挡平面顶点
4. 添加可视化几何体（调试用）
5. 根据模型包围盒生成多面遮挡墙
6. 加载场景并启用遮挡剔除渲染

---

模块1：创建单个遮挡节点（核心函数）

// 输入：4个顶点，输出：配置完成的遮挡节点
osg::ref_ptr<osg::Node> createOccluder(const osg::Vec3& v1, const osg::Vec3& v2, const osg::Vec3& v3, const osg::Vec3& v4)
{
    // 1. 创建遮挡节点（继承自Group，可挂载子节点）
    osg::ref_ptr<osg::OccluderNode> occluderNode = new osg::OccluderNode();

    // 2. 创建凸平面遮挡器（遮挡逻辑核心）
    osg::ref_ptr<osg::ConvexPlanarOccluder> cpo = new osg::ConvexPlanarOccluder;

    // 3. 将遮挡器关联到遮挡节点（关键绑定）
    occluderNode->setOccluder(cpo.get());
    occluderNode->setName("occluder");

    // 4. 设置遮挡平面的4个顶点，构成四边形
    osg::ConvexPlanarPolygon& occluder = cpo->getOccluder();
    occluder.add(v1);
    occluder.add(v2);
    occluder.add(v3);
    occluder.add(v4);

    // ==================== 以下为可视化遮挡板（仅调试，不影响遮挡） ====================
    // 创建半透明四边形，直观看到遮挡范围
    osg::ref_ptr<osg::Geometry> geom = new osg::Geometry;
    geom->setVertexArray(new osg::Vec3Array(occluder.getVertexList().begin(), occluder.getVertexList().end()));

    // 半透明白色，关闭光照，开启混合
    osg::ref_ptr<osg::Vec4Array> colors = new osg::Vec4Array(1);
    (*colors)[0].set(1.0f, 1.0f, 1.0f, 0.5f);
    geom->setColorArray(colors.get());
    geom->setColorBinding(osg::Geometry::BIND_OVERALL);
    geom->addPrimitiveSet(new osg::DrawArrays(osg::PrimitiveSet::QUADS, 0, 4));

    // 渲染状态设置
    osg::ref_ptr<osg::StateSet> stateset = new osg::StateSet();
    stateset->setMode(GL_LIGHTING, osg::StateAttribute::OFF);
    stateset->setMode(GL_BLEND, osg::StateAttribute::ON);
    stateset->setRenderingHint(osg::StateSet::TRANSPARENT_BIN);
    geom->setStateSet(stateset.get());

    // 可视化几何体作为子节点挂载到遮挡节点
    osg::ref_ptr<osg::Geode> geode = new osg::Geode;
    geode->addDrawable(geom.get());
    occluderNode->addChild(geode.get());

    return occluderNode.get();
}

关键要点：

• 遮挡逻辑 ≠ 可视化模型：半透明四边形仅用于显示，真正的遮挡由 ConvexPlanarOccluder 计算；
• 必须绑定遮挡器：setOccluder() 是 OccluderNode 生效的核心；
• 遮挡平面必须是凸多边形：OSG 仅支持凸平面遮挡，四边形是最常用格式。

---

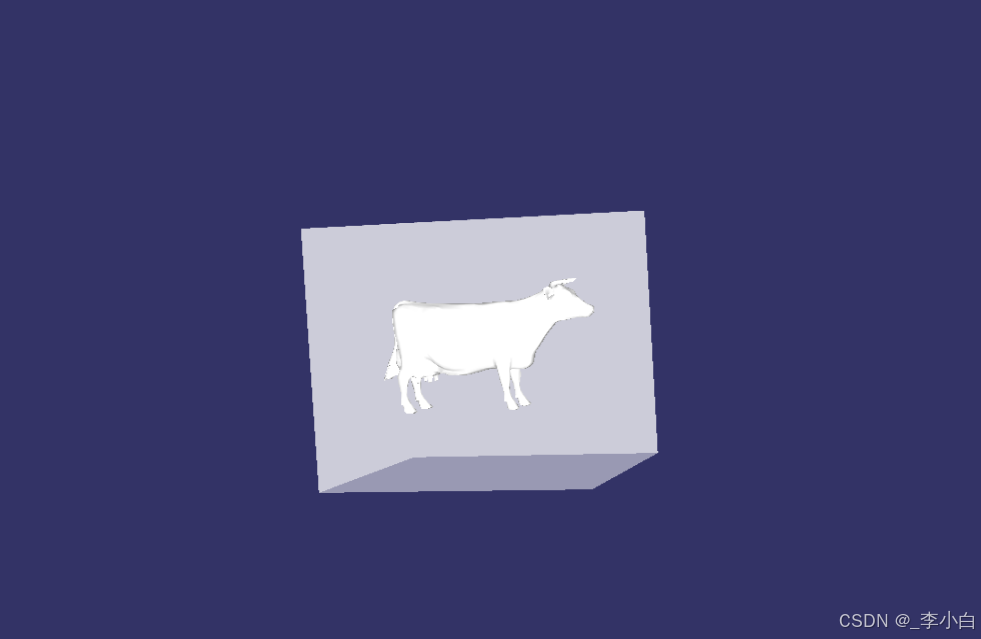

模块2：自动围绕模型生成遮挡墙

我们可以根据模型的自动包围盒，生成前、后、左、右4个遮挡面，实现模型全包围遮挡：

osg::ref_ptr<osg::Group> createOccludersAroundModel(osg::ref_ptr<osg::Node> model)
{
    osg::ref_ptr<osg::Group> scene = new osg::Group();
    scene->addChild(model.get());

    // 1. 获取模型球形包围盒
    const osg::BoundingSphere bs = model->getBound();
    osg::BoundingBox bb;
    bb.expandBy(bs); // 转换为轴对齐包围盒

    // 2. 批量创建4个方向的遮挡面
    scene->addChild(createOccluder(bb.corner(0), bb.corner(1), bb.corner(5), bb.corner(4))); // 前
    scene->addChild(createOccluder(bb.corner(1), bb.corner(3), bb.corner(7), bb.corner(5))); // 右
    scene->addChild(createOccluder(bb.corner(2), bb.corner(0), bb.corner(4), bb.corner(6))); // 左
    scene->addChild(createOccluder(bb.corner(3), bb.corner(2), bb.corner(6), bb.corner(7))); // 后

    return scene;
}

优势：

• 全自动适配任意模型，无需手动计算遮挡位置；
• 遮挡面完全贴合模型边界，剔除精度最高。

---

模块3：主函数（场景加载与渲染）

int main()
{
    osg::ref_ptr<osgViewer::Viewer> viewer = new osgViewer::Viewer();
    osg::ref_ptr<osg::Group> root = new osg::Group();

    // 加载OSG自带牛模型
    osg::ref_ptr<osg::Node> node = osgDB::readNodeFile("cow.osg");
    root->addChild(createOccludersAroundModel(node.get()));

    // 场景优化（提升遮挡剔除效率）
    osgUtil::Optimizer optimizer;
    optimizer.optimize(root.get());

    viewer->setSceneData(root.get());
    viewer->realize();
    viewer->run();

    return 0;
}

OccluderNode 工作原理

1. 渲染前期：OSG 遍历场景树，收集所有 OccluderNode 及其遮挡平面；
2. 遮挡检测：渲染器判断物体是否完全处于遮挡平面后方；
3. 自动剔除：被完全遮挡的物体，直接跳过绘制指令；
4. 性能提升：减少 GPU 绘制调用，大幅降低渲染压力。

⚠️ 重要说明：

• 遮挡剔除仅对完全遮挡的物体生效；
• 遮挡平面必须是闭合、凸多边形；
• 可视化透明面板不影响遮挡逻辑，仅用于调试。

适用场景

1. 室内漫游：墙体作为遮挡面，剔除室外物体；
2. 智慧城市：高楼遮挡后方建筑；
3. 大型仿真：机械、厂房内部遮挡优化；
4. 游戏场景：山体、建筑遮挡剔除。

总结

osg::OccluderNode 是 OSG 高性能渲染的必备工具，依托 Group 继承能力，可灵活挂载可视化对象；配合 ConvexPlanarOccluder 实现精准遮挡剔除。

掌握 OccluderNode，你就能轻松解决 OSG 大规模场景的渲染性能问题，是进阶 OSG 开发的核心知识点。

---

核心知识点速记

1. 继承关系：Object → Node → Group → OccluderNode
2. 核心依赖：ConvexPlanarOccluder + ConvexPlanarPolygon
3. 关键步骤：创建节点 → 绑定遮挡器 → 设置顶点 → 添加可视化
4. 核心价值：自动剔除无效渲染，大幅提升场景帧率
