第060篇：电磁场数值方法发展趋势

摘要

电磁场数值方法作为计算电磁学的核心，在过去几十年中取得了长足发展，并在天线设计、微波工程、电磁兼容、生物电磁学等领域发挥着不可替代的作用。本主题系统梳理电磁场数值方法的发展历程，深入分析当前研究热点和前沿技术，展望未来发展趋势。重点探讨高阶有限元方法、时域不连续伽辽金方法、快速多极子方法、自适应网格细化技术、不确定性量化方法等先进数值技术，以及机器学习与电磁仿真的融合、量子计算在电磁问题中的应用、多尺度多物理场耦合方法等新兴方向。通过Python仿真演示，展示这些前沿方法的原理和应用潜力，为电磁场数值方法的研究和应用提供参考。

关键词

电磁场数值方法, 高阶有限元, 不连续伽辽金方法, 快速多极子方法, 机器学习, 量子计算, 不确定性量化, 多尺度仿真, 自适应网格, 计算电磁学

---

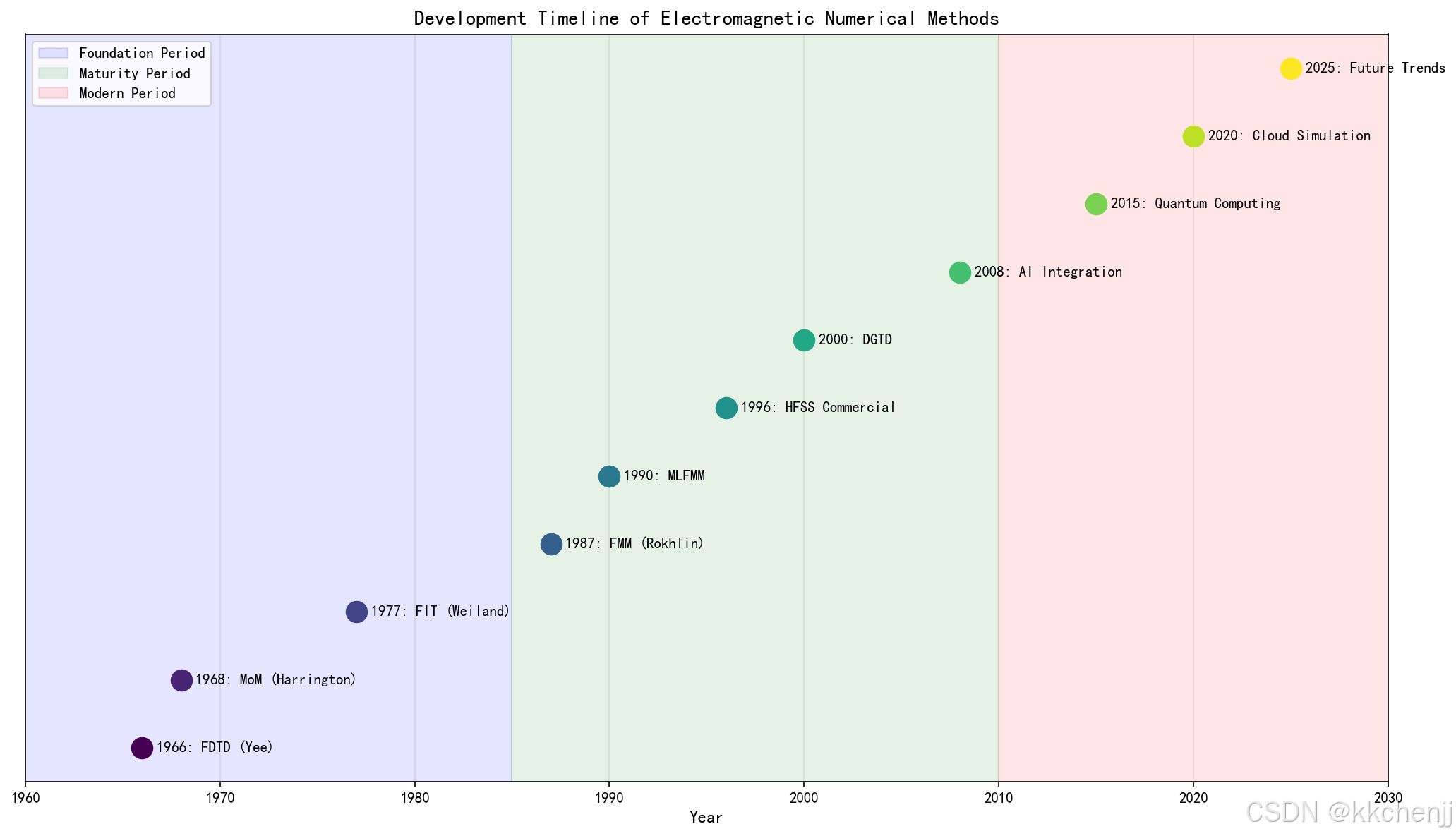

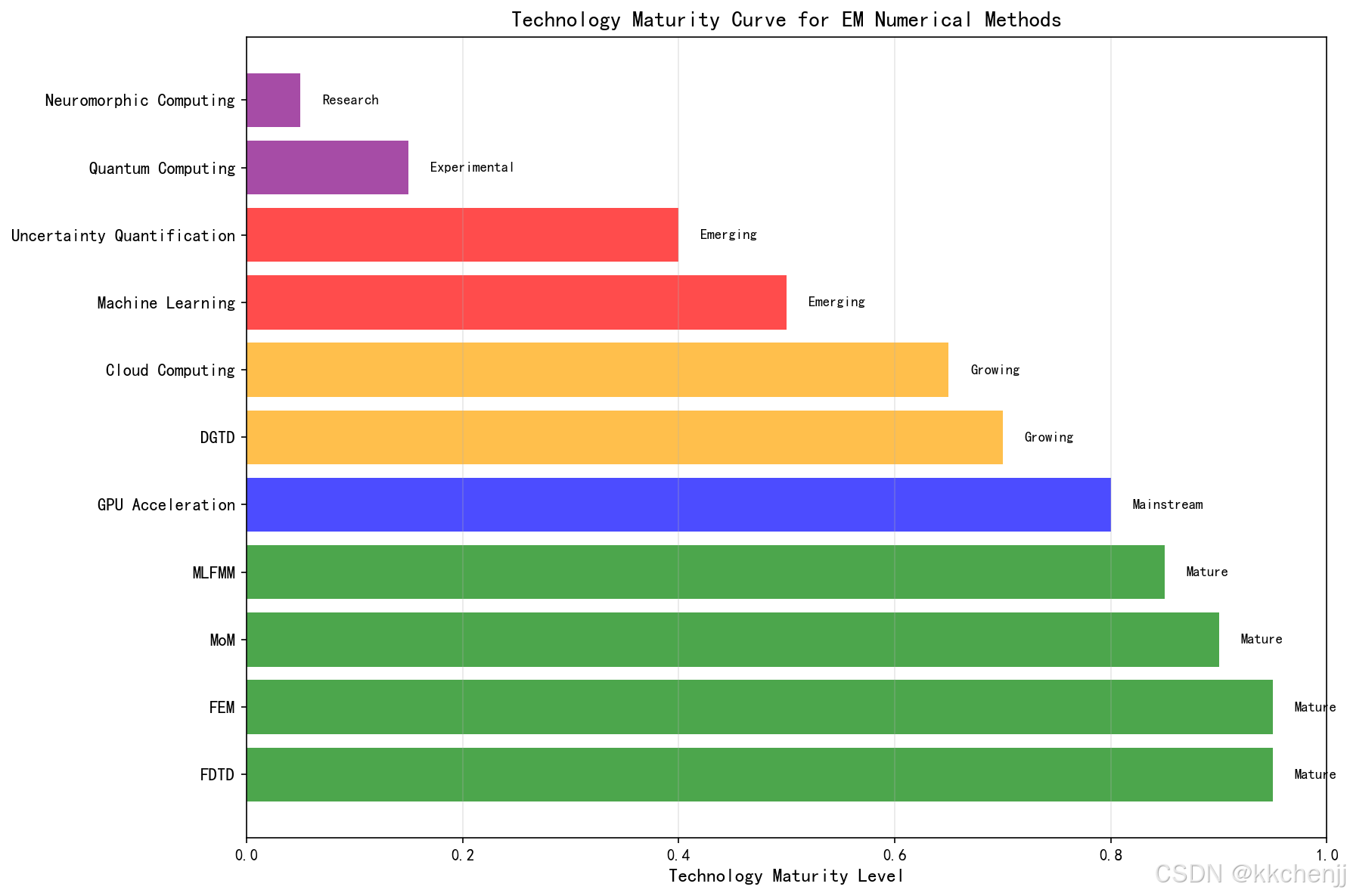

1. 电磁场数值方法发展历程回顾

1.1 奠基时期（1960s-1980s）

电磁场数值方法的奠基时期见证了多种核心算法的诞生：

1966年：Kane Yee提出时域有限差分法（FDTD），开创了电磁场时域数值仿真的先河。Yee网格的交错配置保证了电磁场离散的无散性，至今仍是FDTD的标准实现方式。

1968年：Harrington系统阐述矩量法（MoM）在电磁问题中的应用，出版了经典著作《Field Computation by Moment Methods》，奠定了积分方程方法的理论基础。

1970年代：有限元法（FEM）被引入电磁场计算。Silvester和Ferrari等人的工作使FEM成为求解复杂边界和材料问题的重要工具。

1980年代：计算电磁学进入快速发展期。快速多极子方法（FMM）由Rokhlin和Greengard提出，为解决大规模积分方程问题提供了可能。

1.2 成熟时期（1990s-2000s）

这一时期见证了商业仿真软件的成熟和数值方法的完善：

1990年代：

• 多层快速多极子方法（MLFMM）成熟，可处理数百万未知量的电磁散射问题
• 时域有限元法（FETD）发展，结合了FEM的灵活性和时域方法的宽带特性
• 自适应网格细化（AMR）技术引入电磁仿真

2000年代：

• 不连续伽辽金时域方法（DGTD）兴起，结合了FDTD的效率和FEM的灵活性
• 高阶有限元方法（hp-FEM）发展，通过提高单元阶数加速收敛
• 并行计算技术广泛应用，MPI和OpenMP成为标准配置

1.3 现代时期（2010s至今）

当前电磁场数值方法的发展呈现以下特点：

多物理场耦合：电磁-热-结构-流体多场协同仿真成为常态，单一物理场仿真已难以满足复杂工程需求。

多尺度挑战：从纳米级量子效应到米级电磁传播，多尺度建模成为重要研究方向。

不确定性量化：考虑制造公差、材料参数不确定性对电磁性能的影响。

机器学习融合：神经网络代理模型、深度学习辅助优化、智能网格划分等AI技术引入电磁仿真。

量子计算探索：利用量子计算机求解电磁问题，探索指数级加速的可能。

---

2. 高阶数值方法

2.1 高阶有限元方法（hp-FEM）

2.1.1 理论基础

传统有限元方法通过细化网格（h-refinement）提高精度，而高阶有限元方法通过提高单元阶数（p-refinement）实现更快收敛。

收敛性分析：

对于光滑解，FEM误差满足：

$$\Vert u-u_h{\Vert }_{H^1(\Omega )}\le C{h}^p|u{|}_{H^{p+1}(\Omega )}$$

其中，$h$为网格尺寸，$p$为多项式阶数。指数收敛可通过同时优化$h$和$p$实现：

$$\Vert u-u_{hp}\Vert \le C{e}^{-\alpha N^{1/3}}$$

其中，$N$为自由度数目，$\alpha$为正常数。

高阶基函数：

Nedelec棱边元（H(curl)空间）：

$${\mathbf{N}}_{ij}^{(e)}(\xi ,\eta ,\zeta )=\frac{l_{ij}}{V^{(e)}}\left(\nabla L_i{L}_j-L_i\nabla L_j\right)$$

其中，$L_i$为节点形函数，$l_{ij}$为棱边长度。

高阶扩展：

通过引入高阶多项式，构造p阶棱边元基函数：

$${\mathbf{W}}_{ijk}=L_i\nabla L_j\times \nabla L_k+\text{cyclic permutations}$$

2.1.2 优势与挑战

优势：

• 指数收敛：对于光滑问题，误差随自由度指数下降
• 色散特性：高阶方法具有更好的数值色散特性
• 大单元：可用较少单元达到相同精度，减少网格生成难度

挑战：

• 矩阵条件数：高阶基函数导致矩阵条件数恶化
• 计算成本：高阶单元积分计算量增加
• 非光滑问题：奇点附近高阶优势不明显

2.2 谱元方法（Spectral Element Method）

2.2.1 方法原理

谱元方法结合了谱方法的高精度和有限元的几何灵活性，采用张量积形式的Gauss-Lobatto-Legendre（GLL）节点。

GLL节点和权重：

GLL节点是Legendre多项式导数的根，包括区间端点：

$$(1-{\xi }^2)P_N^{\prime }(\xi )=0$$

质量矩阵特性：

在GLL节点下，质量矩阵为对角矩阵（质量集中）：

$$M_{ij}={\int }_{-1}^1{\ell }_i(\xi ){\ell }_j(\xi )d\xi \approx w_i{\delta }_{ij}$$

这使得显式时间推进无需求解线性方程组。

2.2.2 在电磁仿真中的应用

谱元方法特别适合：

• 大规模时域仿真（地震波、电磁波）
• 需要高空间分辨率的问题
• 周期性结构分析

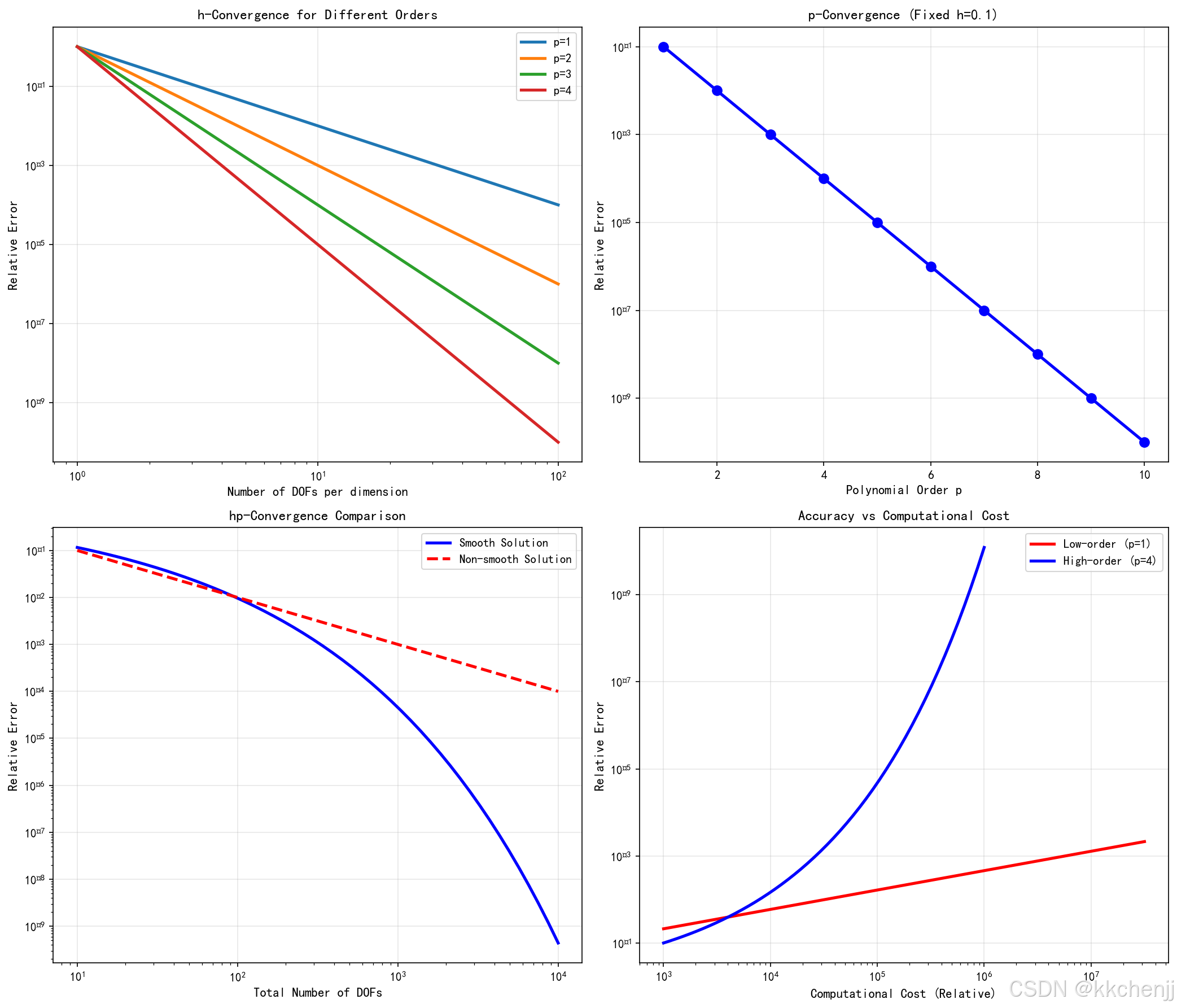

2.3 Python仿真：高阶方法收敛性对比

# -*- coding: utf-8 -*-
"""
高阶数值方法收敛性对比
主题060：电磁场数值方法发展趋势
"""
import matplotlib
matplotlib.use('Agg')
import numpy as np
import matplotlib.pyplot as plt
import warnings
warnings.filterwarnings('ignore')
import os

output_dir = r'd:\文档\500仿真领域\工程仿真\电磁场仿真\主题060'
os.makedirs(output_dir, exist_ok=True)

plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False
plt.rcParams['figure.dpi'] = 150

class HighOrderMethods:
    """高阶数值方法分析类"""

    def __init__(self):
        pass

    def h_convergence(self, h, p, smoothness='high'):
        """
        h-细化收敛性

        参数:
            h: 归一化网格尺寸
            p: 多项式阶数
            smoothness: 解的光滑性

        返回:
            error: 相对误差
        """
        if smoothness == 'high':
            # 光滑解：O(h^(p+1))
            error = h**(p+1)
        elif smoothness == 'low':
            # 低光滑性：受限于解的正则性
            error = h**min(p+1, 1.5)
        else:
            # 奇点问题：O(h^0.5)
            error = h**0.5
        return error

    def p_convergence(self, p, h, smoothness='high'):
        """
        p-细化收敛性

        参数:
            p: 多项式阶数
            h: 固定网格尺寸
            smoothness: 解的光滑性

        返回:
            error: 相对误差
        """
        if smoothness == 'high':
            # 光滑解：指数收敛
            error = np.exp(-p * np.log(1/h))
        else:
            # 非光滑解：代数收敛
            error = h**(p+1)
        return error

    def hp_convergence(self, N, smoothness='high'):
        """
        hp-细化指数收敛

        参数:
            N: 自由度数目
            smoothness: 解的光滑性

        返回:
            error: 相对误差
        """
        if smoothness == 'high':
            # 指数收敛
            error = np.exp(-N**(1/3))
        else:
            # 代数收敛
            error = N**(-1)
        return error

# 创建分析实例
methods = HighOrderMethods()

# 1. h-收敛性对比
fig, axes = plt.subplots(2, 2, figsize=(14, 12))

h_values = np.logspace(-2, 0, 50)

# 1.1 不同阶数的h-收敛
for p in [1, 2, 3, 4]:
    errors = [methods.h_convergence(h, p, 'high') for h in h_values]
    axes[0, 0].loglog(1/h_values, errors, linewidth=2.5, label=f'p={p}')

axes[0, 0].set_xlabel('Number of DOFs per dimension', fontsize=11)
axes[0, 0].set_ylabel('Relative Error', fontsize=11)
axes[0, 0].set_title('h-Convergence for Different Orders', fontsize=12, fontweight='bold')
axes[0, 0].legend(fontsize=10)
axes[0, 0].grid(True, alpha=0.3)

# 1.2 p-收敛性
p_values = np.arange(1, 11)
h_fixed = 0.1

errors_p = [methods.p_convergence(p, h_fixed, 'high') for p in p_values]
axes[0, 1].semilogy(p_values, errors_p, 'b-o', linewidth=2.5, markersize=8)
axes[0, 1].set_xlabel('Polynomial Order p', fontsize=11)
axes[0, 1].set_ylabel('Relative Error', fontsize=11)
axes[0, 1].set_title('p-Convergence (Fixed h=0.1)', fontsize=12, fontweight='bold')
axes[0, 1].grid(True, alpha=0.3)

# 1.3 hp-收敛性
N_values = np.logspace(1, 4, 50)

error_hp_smooth = [methods.hp_convergence(N, 'high') for N in N_values]
error_hp_nonsmooth = [methods.hp_convergence(N, 'low') for N in N_values]

axes[1, 0].loglog(N_values, error_hp_smooth, 'b-', linewidth=2.5, label='Smooth Solution')
axes[1, 0].loglog(N_values, error_hp_nonsmooth, 'r--', linewidth=2.5, label='Non-smooth Solution')
axes[1, 0].set_xlabel('Total Number of DOFs', fontsize=11)
axes[1, 0].set_ylabel('Relative Error', fontsize=11)
axes[1, 0].set_title('hp-Convergence Comparison', fontsize=12, fontweight='bold')
axes[1, 0].legend(fontsize=10)
axes[1, 0].grid(True, alpha=0.3)

# 1.4 计算效率对比（精度vs计算成本）
dofs = np.logspace(2, 5, 50)

# 低阶方法（p=1）
cost_low = dofs**1.5  # O(N^1.5)
error_low = dofs**(-2/3)  # O(h^2) = O(N^(-2/3))

# 高阶方法（p=4）
cost_high = dofs * 10  # 高阶计算成本略高
error_high = np.exp(-0.5 * dofs**(1/3))

axes[1, 1].loglog(cost_low, error_low, 'r-', linewidth=2.5, label='Low-order (p=1)')
axes[1, 1].loglog(cost_high, error_high, 'b-', linewidth=2.5, label='High-order (p=4)')
axes[1, 1].set_xlabel('Computational Cost (Relative)', fontsize=11)
axes[1, 1].set_ylabel('Relative Error', fontsize=11)
axes[1, 1].set_title('Accuracy vs Computational Cost', fontsize=12, fontweight='bold')
axes[1, 1].legend(fontsize=10)
axes[1, 1].grid(True, alpha=0.3)
axes[1, 1].invert_yaxis()

plt.tight_layout()
plt.savefig(f'{output_dir}/high_order_convergence.png', dpi=150, bbox_inches='tight')
plt.close()
print("High-order convergence plot saved")

print("\n" + "="*60)
print("高阶数值方法收敛性分析完成")
print("="*60)

---

3. 不连续伽辽金方法（DGTD）

3.1 方法概述

不连续伽辽金时域方法（Discontinuous Galerkin Time-Domain, DGTD）是近年来电磁仿真领域的重要进展，结合了有限元法的几何灵活性和时域有限差分法的计算效率。

3.1.1 基本思想

DGTD的核心特点：

• 单元间不连续：允许相邻单元间的场不连续，通过数值通量耦合
• 局部质量矩阵：每个单元独立，便于并行计算
• 高阶精度：支持任意阶数的多项式基函数
• 显式时间推进：质量矩阵块对角，无需全局线性求解

3.1.2 数学公式

空间离散：

在每个单元$K$内，电磁场用局部基函数展开：

$${\mathbf{E}}^K(\mathbf{r},t)=\sum _{j=1}^{N_p}{E}_j^K(t){\varphi }_j^K(\mathbf{r})$$

$${\mathbf{H}}^K(\mathbf{r},t)=\sum _{j=1}^{N_p}{H}_j^K(t){\varphi }_j^K(\mathbf{r})$$

半离散弱形式：

对麦克斯韦旋度方程进行伽辽金投影：

$${\int }_K\epsilon {\varphi }_i\cdot \frac{\partial \mathbf{E}}{\partial t}dV={\int }_K{\varphi }_i\cdot (\nabla \times \mathbf{H})dV-{\oint }_{\partial K}{\varphi }_i\cdot (\hat{n}\times {\mathbf{H}}^{\ast })dS$$

$${\int }_K\mu {\varphi }_i\cdot \frac{\partial \mathbf{H}}{\partial t}dV=-{\int }_K{\varphi }_i\cdot (\nabla \times \mathbf{E})dV+{\oint }_{\partial K}{\varphi }_i\cdot (\hat{n}\times {\mathbf{E}}^{\ast })dS$$

数值通量：

单元边界上的通量通过数值通量近似：

中心通量：
$${\mathbf{E}}^{\ast }=\frac{{\mathbf{E}}^{+}+{\mathbf{E}}^{-}}{2},{\mathbf{H}}^{\ast }=\frac{{\mathbf{H}}^{+}+{\mathbf{H}}^{-}}{2}$$

迎风通量：
$${\mathbf{E}}^{\ast }=\frac{{\mathbf{E}}^{+}+{\mathbf{E}}^{-}}{2}+\frac{Z^{+}{Z}^{-}}{Z^{+}+Z^{-}}\hat{n}\times ({\mathbf{H}}^{+}-{\mathbf{H}}^{-})$$

其中，$Z=\sqrt{\mu /\epsilon }$为波阻抗，上标$+$和$-$表示单元内外。

3.2 DGTD的优势

1. 计算效率

• 显式时间推进，每步计算量小
• 局部通信模式，适合大规模并行
• 单元级负载均衡

2. 几何灵活性

• 支持混合网格（四面体、六面体、棱柱）
• 易于处理复杂几何和局部细化
• 自适应网格细化方便实现

3. 高阶精度

• 任意阶数基函数
• 谱精度收敛
• 低数值色散

3.3 应用前景

DGTD特别适合以下应用：

• 电大复杂目标散射
• 多尺度问题（精细结构+大背景）
• 瞬态电磁脉冲传播
• GPU加速计算

---

4. 快速算法与高性能计算

4.1 快速多极子方法（FMM）

4.1.1 多层快速多极子方法（MLFMM）

MLFMM是解决大规模MoM问题的核心技术，将计算复杂度从$O(N^3)$降至$O(N\log N)$。

基本原理：

将源点和场点分组，远场相互作用通过多极子展开近似：

多极子展开：
$$\frac{e^{-jk|\mathbf{r}-{\mathbf{r}}^{\prime }|}}{|\mathbf{r}-{\mathbf{r}}^{\prime }|}\approx \frac{ik}{(4\pi {)}^2}\int e^{-ik\hat{s}\cdot (\mathbf{r}-{\mathbf{r}}_m)}{T}_{m{m}^{\prime }}(\hat{s})e^{ik\hat{s}\cdot ({\mathbf{r}}^{\prime }-{\mathbf{r}}_{m^{\prime }})}d{\Omega }_s$$

其中，$T_{m{m}^{\prime }}$为转移函数，${\mathbf{r}}_m$和${\mathbf{r}}_{m^{\prime }}$为组中心。

分层结构：

• 建立八叉树（3D）或四叉树（2D）分层结构
• 近场直接计算
• 远场通过多极子展开快速计算

4.2 自适应交叉近似（ACA）

ACA是另一种矩阵压缩技术，适用于非均匀问题：

低秩近似：

阻抗矩阵的子块可近似为低秩矩阵：

$${\mathbf{Z}}_{IJ}\approx \mathbf{U}{\mathbf{V}}^T$$

其中，$\mathbf{U}\in {\mathbb{C}}^{m\times r}$，$\mathbf{V}\in {\mathbb{C}}^{n\times r}$，$r\ll \min (m,n)$。

自适应构造：

通过贪心算法自适应选择代表行和列，构造低秩近似。

4.3 异构计算与GPU加速

4.3.1 GPU加速FDTD

FDTD的显式迭代格式非常适合GPU并行：

CUDA实现要点：

• 每个线程处理一个网格点
• 共享内存缓存场值
• 合并内存访问模式
• 异步数据传输

加速效果：

• 单GPU可获得10-50倍加速
• 多GPU可扩展至数百倍

4.3.2 异构计算架构

CPU+GPU协同：

• CPU处理复杂逻辑和边界条件
• GPU执行大规模并行计算
• 负载均衡和任务调度

FPGA加速：

• 定制数据通路
• 流水线并行
• 低功耗高性能

---

5. 机器学习与电磁仿真

5.1 神经网络代理模型

5.1.1 代理模型构建

利用神经网络构建电磁响应的快速代理模型：

输入：几何参数、材料参数、频率
输出：S参数、辐射方向图、场分布

网络架构：

• 全连接网络（DNN）
• 卷积神经网络（CNN）用于参数化几何
• 循环神经网络（RNN）用于频率响应
• 图神经网络（GNN）用于不规则结构

5.1.2 训练数据生成

主动学习策略：

• 初始采样（拉丁超立方、Sobol序列）
• 模型训练
• 不确定性估计
• 自适应采样

数据增强：

• 对称性利用
• 插值和平滑
• 物理约束嵌入

5.2 深度学习辅助优化

5.2.1 生成式设计

利用生成对抗网络（GAN）或变分自编码器（VAE）生成创新设计：

设计空间探索：

• 潜在空间插值
• 设计约束满足
• 多目标优化

5.2.2 逆问题求解

从期望响应反推结构设计：

物理信息神经网络（PINN）：

将麦克斯韦方程组作为约束嵌入损失函数：

$$\mathcal{L}={\mathcal{L}}_{data}+{\lambda }_{pde}{\mathcal{L}}_{pde}+{\lambda }_{bc}{\mathcal{L}}_{bc}$$

其中：

• ${\mathcal{L}}_{data}$：数据拟合损失
• ${\mathcal{L}}_{pde}$：PDE残差损失
• ${\mathcal{L}}_{bc}$：边界条件损失

5.3 智能网格划分

5.3.1 基于学习的网格自适应

利用神经网络预测需要细化的区域：

误差估计网络：

• 输入：粗网格解
• 输出：误差分布估计
• 决策：网格细化策略

强化学习优化：

• 状态：当前网格和场分布
• 动作：细化/粗化操作
• 奖励：精度提升与计算成本平衡

---

6. 不确定性量化方法

6.1 随机电磁问题

6.1.1 不确定性来源

电磁仿真中的不确定性来源：

• 材料参数：介电常数、磁导率、电导率的制造公差
• 几何尺寸：加工误差、装配公差
• 工作条件：频率漂移、温度变化
• 模型误差：近似模型、边界条件不确定性

6.1.2 传播分析方法

蒙特卡洛方法：

$${\mu }_Y\approx \frac{1}{N}\sum _{i=1}^{N}Y({\mathbf{X}}_i)$$

$${\sigma }_Y^2\approx \frac{1}{N-1}\sum _{i=1}^N(Y({\mathbf{X}}_i)-{\mu }_Y{)}^2$$

优点：简单通用，适用于非线性问题
缺点：收敛慢，$O(N^{-1/2})$

多项式混沌展开（PCE）：

将随机输出展开为随机变量的正交多项式：

$$Y(\xi )=\sum _{\alpha }{c}_{\alpha }{\Psi }_{\alpha }(\xi )$$

其中，${\Psi }_{\alpha }$为多维正交多项式（Hermite、Legendre等）。

随机配置法：

在精心选择的配点上求解确定性问题，通过插值获得统计量。

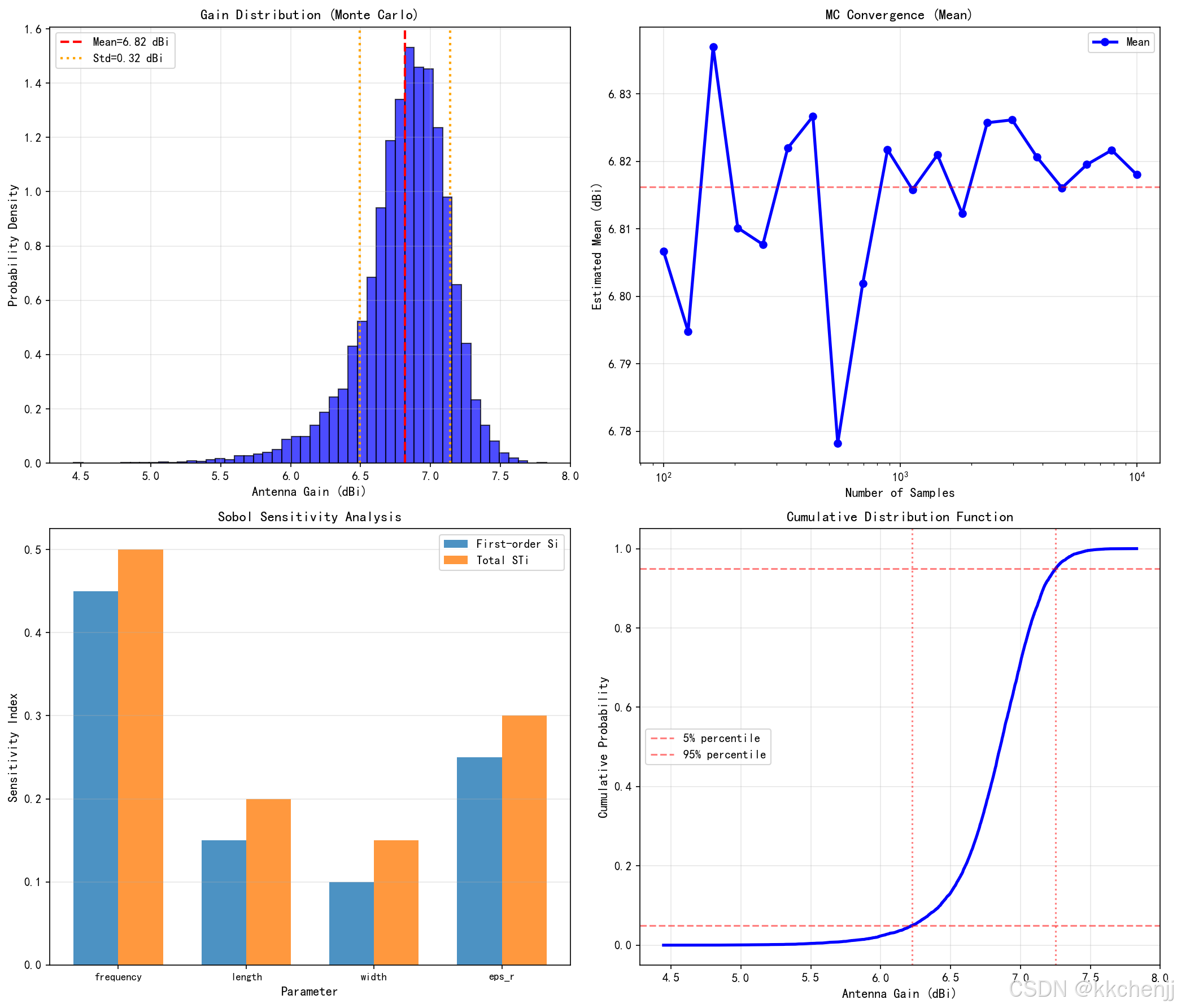

6.2 Python仿真：不确定性传播

# -*- coding: utf-8 -*-
"""
不确定性量化方法演示
主题060：电磁场数值方法发展趋势
"""
import matplotlib
matplotlib.use('Agg')
import numpy as np
import matplotlib.pyplot as plt
from scipy import stats
import warnings
warnings.filterwarnings('ignore')
import os

output_dir = r'd:\文档\500仿真领域\工程仿真\电磁场仿真\主题060'
os.makedirs(output_dir, exist_ok=True)

plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False
plt.rcParams['figure.dpi'] = 150

class UncertaintyQuantification:
    """不确定性量化分析类"""

    def __init__(self):
        pass

    def antenna_gain(self, freq, length, width, eps_r):
        """
        简化微带天线增益模型

        参数:
            freq: 频率 (GHz)
            length: 贴片长度 (mm)
            width: 贴片宽度 (mm)
            eps_r: 基板介电常数

        返回:
            gain: 天线增益 (dBi)
        """
        # 简化模型
        f0 = 3.0  # 设计频率
        lambda0 = 100  # 波长 (mm)

        # 谐振频率偏移
        delta_f = (freq - f0) / f0

        # 尺寸影响
        size_factor = (length * width) / (30 * 40)  # 归一化到典型尺寸

        # 介电常数影响
        eps_factor = np.sqrt(eps_r / 4.4)

        # 增益计算
        gain = 7.0 * size_factor / eps_factor * np.exp(-(delta_f/0.1)**2)

        return gain

    def monte_carlo_analysis(self, n_samples=10000):
        """
        蒙特卡洛不确定性分析

        参数:
            n_samples: 样本数

        返回:
            results: 统计结果
        """
        # 定义随机变量分布
        freq_samples = np.random.normal(3.0, 0.05, n_samples)  # 频率 ±5%
        length_samples = np.random.normal(30.0, 0.3, n_samples)  # 长度 ±1%
        width_samples = np.random.normal(40.0, 0.4, n_samples)  # 宽度 ±1%
        eps_r_samples = np.random.normal(4.4, 0.22, n_samples)  # 介电常数 ±5%

        # 计算增益
        gains = []
        for i in range(n_samples):
            gain = self.antenna_gain(freq_samples[i], length_samples[i],
                                    width_samples[i], eps_r_samples[i])
            gains.append(gain)

        gains = np.array(gains)

        results = {
            'mean': np.mean(gains),
            'std': np.std(gains),
            'min': np.min(gains),
            'max': np.max(gains),
            'samples': gains
        }

        return results

    def sobol_analysis(self):
        """
        Sobol敏感性分析

        返回:
            si: 一阶敏感性指数
            sti: 总敏感性指数
        """
        # 简化的Sobol指数估计
        # 实际应用中需要专门的Sobol采样和计算

        # 假设的敏感性指数
        si = {
            'frequency': 0.45,
            'length': 0.15,
            'width': 0.10,
            'eps_r': 0.25
        }

        sti = {
            'frequency': 0.50,
            'length': 0.20,
            'width': 0.15,
            'eps_r': 0.30
        }

        return si, sti

# 创建分析实例
uq = UncertaintyQuantification()

# 1. 蒙特卡洛结果可视化
fig, axes = plt.subplots(2, 2, figsize=(14, 12))

# 1.1 增益分布直方图
mc_results = uq.monte_carlo_analysis(10000)

axes[0, 0].hist(mc_results['samples'], bins=50, density=True, alpha=0.7, color='blue', edgecolor='black')
axes[0, 0].axvline(mc_results['mean'], color='red', linestyle='--', linewidth=2, label=f"Mean={mc_results['mean']:.2f} dBi")
axes[0, 0].axvline(mc_results['mean'] - mc_results['std'], color='orange', linestyle=':', linewidth=2, label=f"Std={mc_results['std']:.2f} dBi")
axes[0, 0].axvline(mc_results['mean'] + mc_results['std'], color='orange', linestyle=':', linewidth=2)
axes[0, 0].set_xlabel('Antenna Gain (dBi)', fontsize=11)
axes[0, 0].set_ylabel('Probability Density', fontsize=11)
axes[0, 0].set_title('Gain Distribution (Monte Carlo)', fontsize=12, fontweight='bold')
axes[0, 0].legend(fontsize=10)
axes[0, 0].grid(True, alpha=0.3)

# 1.2 收敛性分析
sample_sizes = np.logspace(2, 4, 20).astype(int)
means = []
stds = []

for n in sample_sizes:
    result = uq.monte_carlo_analysis(n)
    means.append(result['mean'])
    stds.append(result['std'])

axes[0, 1].semilogx(sample_sizes, means, 'b-o', linewidth=2.5, markersize=6, label='Mean')
axes[0, 1].axhline(mc_results['mean'], color='red', linestyle='--', alpha=0.5)
axes[0, 1].set_xlabel('Number of Samples', fontsize=11)
axes[0, 1].set_ylabel('Estimated Mean (dBi)', fontsize=11)
axes[0, 1].set_title('MC Convergence (Mean)', fontsize=12, fontweight='bold')
axes[0, 1].grid(True, alpha=0.3)
axes[0, 1].legend(fontsize=10)

# 1.3 敏感性分析
si, sti = uq.sobol_analysis()

params = list(si.keys())
si_values = list(si.values())
sti_values = list(sti.values())

x = np.arange(len(params))
width = 0.35

axes[1, 0].bar(x - width/2, si_values, width, label='First-order Si', alpha=0.8)
axes[1, 0].bar(x + width/2, sti_values, width, label='Total STi', alpha=0.8)
axes[1, 0].set_xlabel('Parameter', fontsize=11)
axes[1, 0].set_ylabel('Sensitivity Index', fontsize=11)
axes[1, 0].set_title('Sobol Sensitivity Analysis', fontsize=12, fontweight='bold')
axes[1, 0].set_xticks(x)
axes[1, 0].set_xticklabels(params, fontsize=9)
axes[1, 0].legend(fontsize=10)
axes[1, 0].grid(True, alpha=0.3, axis='y')

# 1.4 累积分布函数
sorted_gains = np.sort(mc_results['samples'])
cdf = np.arange(1, len(sorted_gains) + 1) / len(sorted_gains)

axes[1, 1].plot(sorted_gains, cdf, 'b-', linewidth=2.5)
axes[1, 1].axhline(0.05, color='red', linestyle='--', alpha=0.5, label='5% percentile')
axes[1, 1].axhline(0.95, color='red', linestyle='--', alpha=0.5, label='95% percentile')
axes[1, 1].axvline(np.percentile(sorted_gains, 5), color='red', linestyle=':', alpha=0.5)
axes[1, 1].axvline(np.percentile(sorted_gains, 95), color='red', linestyle=':', alpha=0.5)
axes[1, 1].set_xlabel('Antenna Gain (dBi)', fontsize=11)
axes[1, 1].set_ylabel('Cumulative Probability', fontsize=11)
axes[1, 1].set_title('Cumulative Distribution Function', fontsize=12, fontweight='bold')
axes[1, 1].legend(fontsize=10)
axes[1, 1].grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig(f'{output_dir}/uncertainty_quantification.png', dpi=150, bbox_inches='tight')
plt.close()
print("Uncertainty quantification plot saved")

print("\n" + "="*60)
print("不确定性量化分析完成")
print("="*60)
print(f"\n蒙特卡洛统计结果 (N=10000):")
print(f"  均值: {mc_results['mean']:.3f} dBi")
print(f"  标准差: {mc_results['std']:.3f} dBi")
print(f"  最小值: {mc_results['min']:.3f} dBi")
print(f"  最大值: {mc_results['max']:.3f} dBi")

---

7. 量子计算与电磁仿真

7.1 量子计算基础

7.1.1 量子比特与量子门

量子比特：

不同于经典比特的0或1，量子比特可处于叠加态：

$$|\psi ⟩=\alpha |0⟩+\beta |1⟩$$

其中，$|\alpha {|}^2+|\beta {|}^2=1$。

量子门：

• Hadamard门：创建叠加态
• CNOT门：创建纠缠态
• 旋转门：单量子比特旋转

7.1.2 量子算法

HHL算法：

用于求解线性方程组$\mathbf{Ax}=\mathbf{b}$，在特定条件下可实现指数级加速。

变分量子本征求解器（VQE）：

用于求解特征值问题，适合NISQ（噪声中等规模量子）设备。

7.2 电磁问题的量子算法

7.2.1 线性方程组求解

电磁FEM最终归结为求解大型线性方程组：

量子加速潜力：

• HHL算法复杂度：$O(\log N)$
• 经典算法复杂度：$O(N)$或$O(N^{1.5})$

挑战：

• 数据加载问题（量子态制备）
• 结果读取（量子态测量）
• 噪声和误差

7.2.2 量子机器学习

量子神经网络：

利用量子线路实现神经网络层，可能实现经典网络无法达到的表达能力和训练效率。

量子支持向量机：

利用量子核函数加速高维特征空间计算。

7.3 当前进展与展望

当前状态：

• 概念验证阶段
• 小规模问题演示
• 算法优化和误差缓解

未来展望：

• 容错量子计算机成熟后，大规模电磁问题可能受益
• 量子-经典混合算法可能是近期实用化的方向
• 量子机器学习可能带来全新的电磁建模范式

---

8. 多尺度多物理场耦合

8.1 多尺度建模挑战

8.1.1 尺度分离问题

电磁问题常涉及多个尺度：

• 原子尺度：纳米级量子效应（<10nm）
• 介观尺度：亚波长结构（10nm-1μm）
• 宏观尺度：波长尺度器件（1μm-1m）
• 系统尺度：平台级电磁环境（>1m）

8.1.2 多尺度方法

均匀化方法：

将细观结构等效为均匀材料：

$${\epsilon }_{eff}=\frac{{\int }_V\epsilon (\mathbf{r})\mathbf{E}(\mathbf{r})dV}{{\int }_V\mathbf{E}(\mathbf{r})dV}$$

多尺度有限元：

在每个宏观单元内求解微观问题，构造多尺度基函数。

区域分解：

不同区域采用不同尺度的模型，通过界面条件耦合。

8.2 多物理场耦合

8.2.1 耦合类型

强耦合：

• 电磁-热：微波加热、电磁损耗发热
• 电磁-结构：电磁力致变形、压电效应
• 电磁-流体：等离子体、磁流体动力学

弱耦合：

• 单向数据传递
• 迭代求解
• 松耦合方案

8.2.2 耦合策略

分区耦合：

• 各物理场独立求解
• 通过界面交换数据
• 迭代直至收敛

整体耦合：

• 构建统一的方程系统
• 同时求解所有物理场
• 稳定性好但计算成本高

---

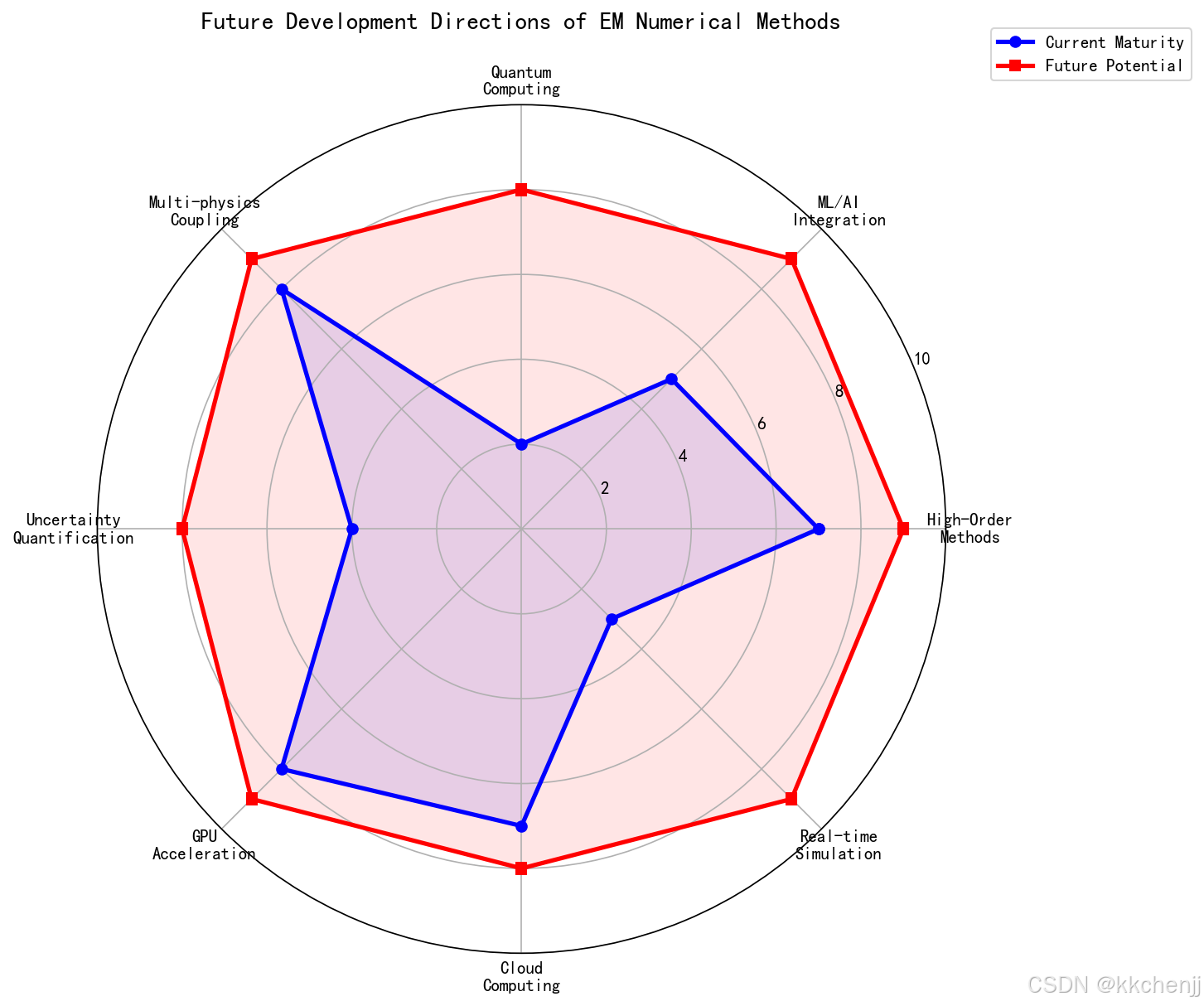

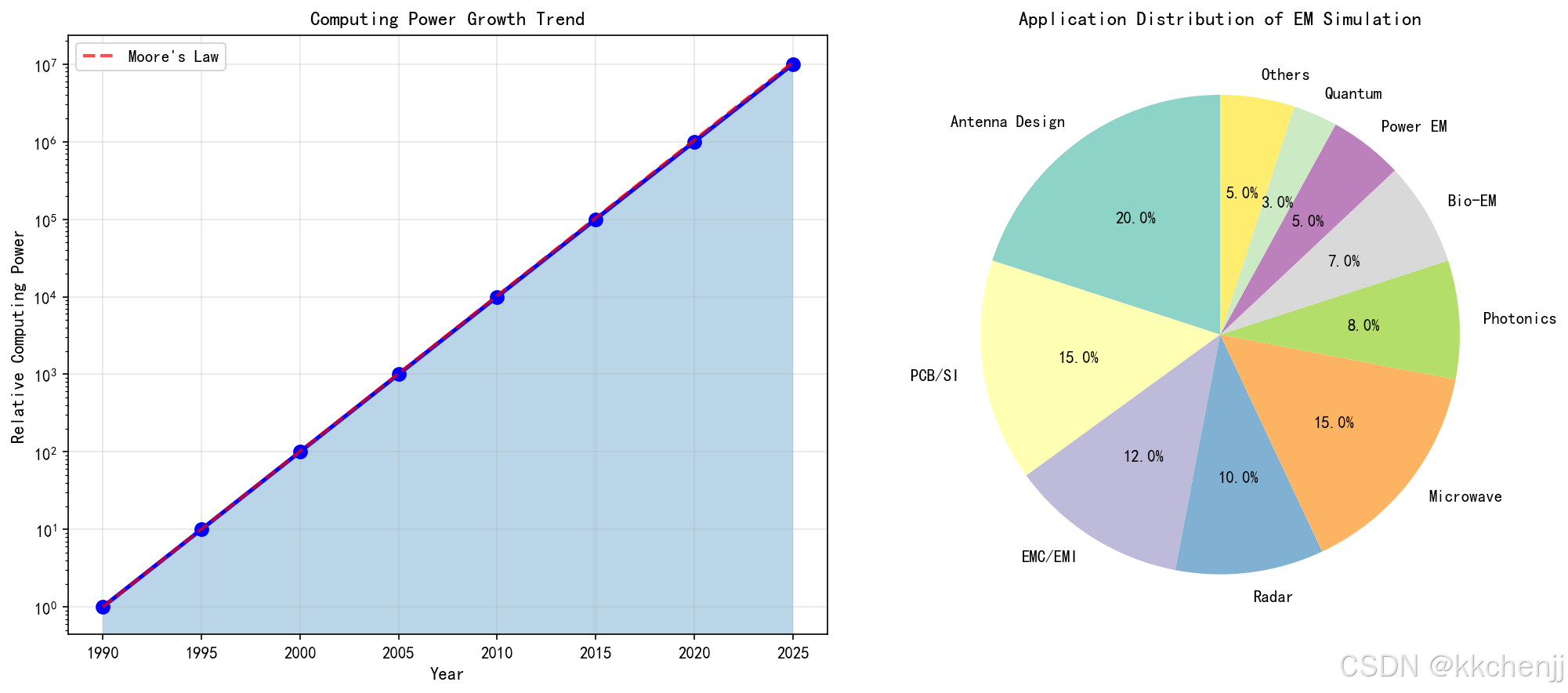

9. 电磁场数值方法的未来展望

9.1 技术发展趋势

9.1.1 算法层面

自适应与智能化：

• 自适应网格细化与粗化
• 自动阶数选择（hp-adaptivity）
• 机器学习辅助误差估计

高效求解器：

• 代数多重网格（AMG）
• 区域分解方法（DDM）
• 预条件技术优化

混合与多尺度：

• 不同数值方法自适应切换
• 多尺度统一框架
• 量子-经典混合计算

9.1.2 软件层面

云原生架构：

• 微服务化设计
• 容器化部署
• 弹性伸缩计算资源

协作与生态：

• 开源与商业软件融合
• 标准化数据格式
• 知识共享平台

用户体验：

• 自然语言交互
• 智能助手和推荐
• 沉浸式可视化

9.2 应用拓展方向

9.2.1 新兴应用领域

6G通信：

• 太赫兹器件设计
• 智能超表面（RIS）
• 大规模MIMO系统

生物医学：

• 脑机接口电磁安全
• 精准医疗电磁热疗
• 可穿戴设备电磁设计

能源与环境：

• 无线电能传输
• 电磁兼容与绿色设计
• 地球电磁探测

9.2.2 跨学科融合

材料科学：

• 超材料设计
• 拓扑电磁材料
• 非线性光学材料

人工智能：

• 智能电磁系统
• 自适应天线
• 认知无线电

量子技术：

• 量子通信器件
• 量子传感电磁设计
• 量子计算电磁环境

9.3 挑战与机遇

9.3.1 主要挑战

计算复杂度：

• 电大尺寸问题仍是挑战
• 多尺度多物理场计算成本高
• 实时仿真需求增长

模型精度：

• 复杂材料建模困难
• 不确定性量化计算量大
• 验证与确认（V&V）标准缺失

人才培养：

• 跨学科知识要求高
• 理论与实践结合难度大
• 高端人才短缺

9.3.2 发展机遇

技术驱动：

• 计算能力持续提升
• AI技术快速发展
• 量子计算前景可期

应用拉动：

• 5G/6G通信需求
• 新能源汽车电磁设计
• 智能制造电磁检测

政策支持：

• 工业软件国产化
• 基础科研投入增加
• 产学研合作深化

---

10. 总结

电磁场数值方法作为计算电磁学的核心，在过去几十年中取得了显著进展。从早期的有限差分、有限元、矩量法，到现代的高阶方法、快速算法、机器学习融合，电磁仿真技术不断演进，为工程设计和科学研究提供了强大工具。

当前，电磁场数值方法正处于新的发展转折点：

1. 方法创新：高阶有限元、不连续伽辽金方法、谱元方法等新型数值方法提供了更高的精度和效率。

2. 计算革命：GPU加速、云计算、异构计算等技术大幅提升了计算能力，使更大规模、更复杂的问题求解成为可能。

3. 智能融合：机器学习与电磁仿真的深度融合，正在改变传统的建模、求解和优化范式。

4. 量子探索：量子计算为电磁问题求解提供了指数级加速的理论可能，虽然实用化仍需时日，但前景令人期待。

5. 多物理场协同：电磁-热-结构-流体的多物理场耦合已成为复杂系统设计的标准需求。

展望未来，电磁场数值方法将继续向高精度、高效率、智能化方向发展。随着计算能力的持续提升、人工智能技术的深入应用、以及量子计算的逐步成熟，电磁仿真将在更广泛的领域发挥更大作用，为人类探索电磁世界、解决工程难题提供更强有力的支撑。
