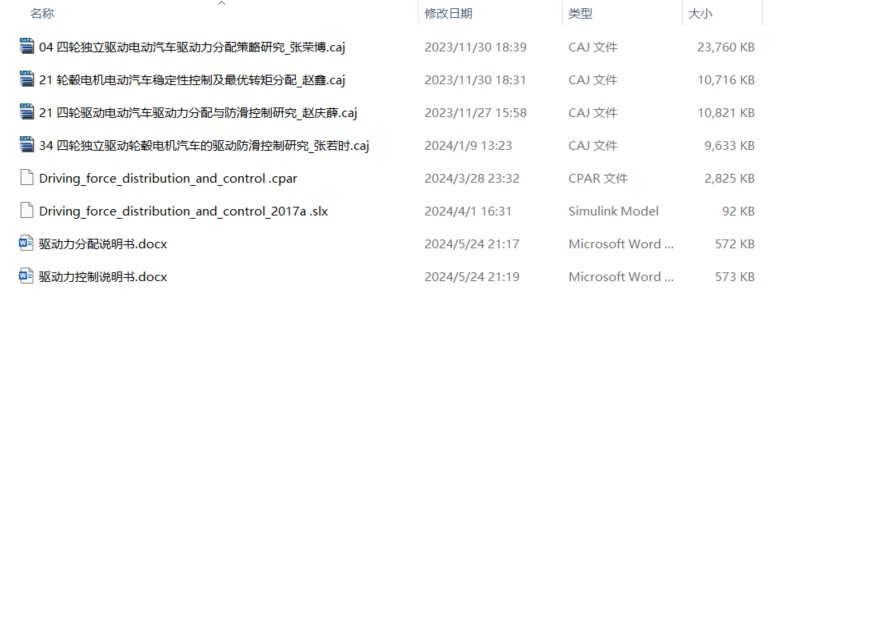

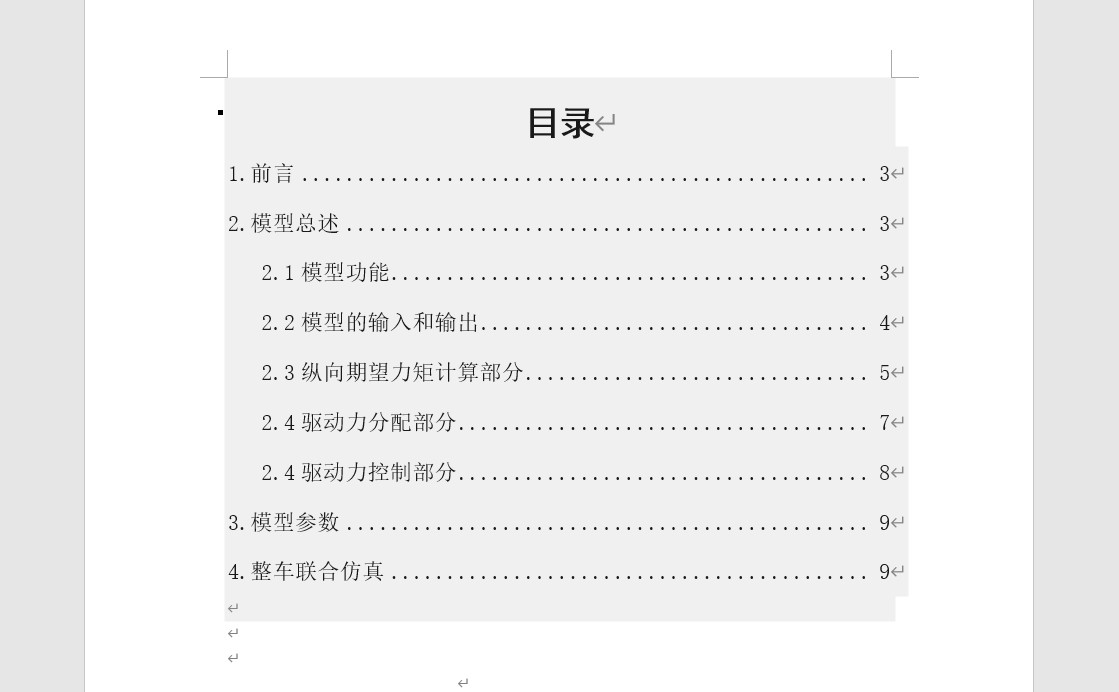

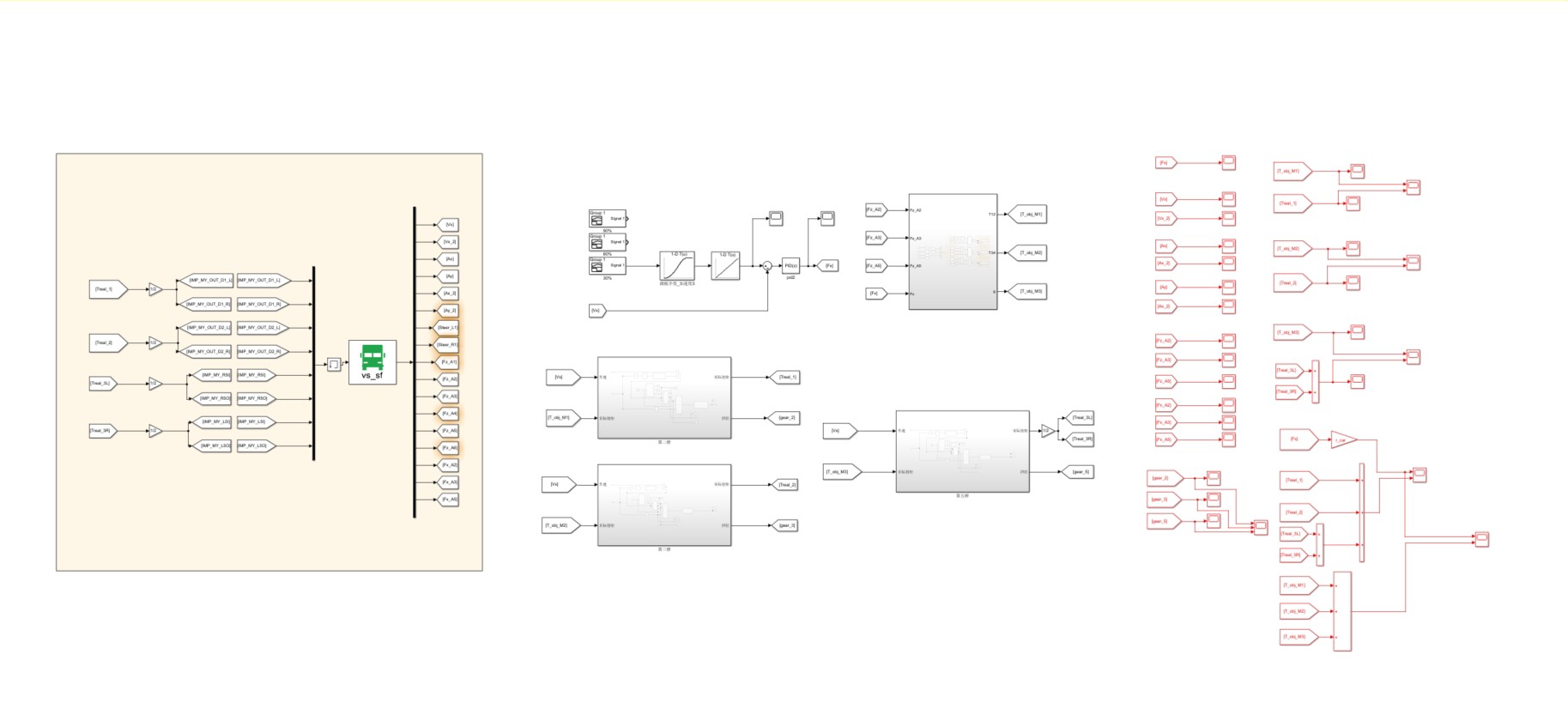

基于商用车的驱动力分配和驱动力控制模型版本：trucksim2019、Matlab2017a 介绍：主要是电动商用车的驱动力分配和驱动力控制模型，包括驾驶员模型、驱动力分配模块、四挡变速器换挡逻辑建模、电机模型。通过对整车驱动力的分配和控制来实现好的控制效果。提供文件： 1 trucksim文件和simulink文件 2 驱动力分配建模说明书和驱动力控制建模说明书（包括原理说明和simulink模块介绍） 3 相关参考文献

在电动商用车领域，驱动力分配和控制模型对于车辆性能至关重要。今天咱们就来唠唠基于TruckSim2019和Matlab2017a搭建的相关模型。

模型组件大揭秘

驾驶员模型

驾驶员模型就像是车辆的“大脑指挥官”。它模拟驾驶员如何根据不同路况和需求向车辆发出指令。虽然没有具体代码展示，但可以想象，它需要接收诸如目标速度、制动意图等输入信号，然后输出对应的加速或减速指令。在Simulink里，这可能是一系列逻辑判断模块组成的子系统，根据预设规则和实时输入来决定输出。

驱动力分配模块

驱动力分配模块是个“平衡大师”，负责合理分配整车驱动力。在代码层面（这里用伪代码示意）：

function torque_distributed = distribute_torque(total_torque, wheel_conditions)
    % wheel_conditions 代表各车轮的状态，如附着系数等
    num_wheels = length(wheel_conditions);
    torque_per_wheel = zeros(1, num_wheels);
    total_condition = sum(wheel_conditions);
    for i = 1:num_wheels
        torque_per_wheel(i) = total_torque * wheel_conditions(i) / total_condition;
    end
    torque_distributed = torque_per_wheel;
end

这里简单的根据各车轮的状态来分配总扭矩。实际中，车轮状态获取可能来自TruckSim的车辆动力学模拟输出，而Matlab则负责进行上述的分配计算。

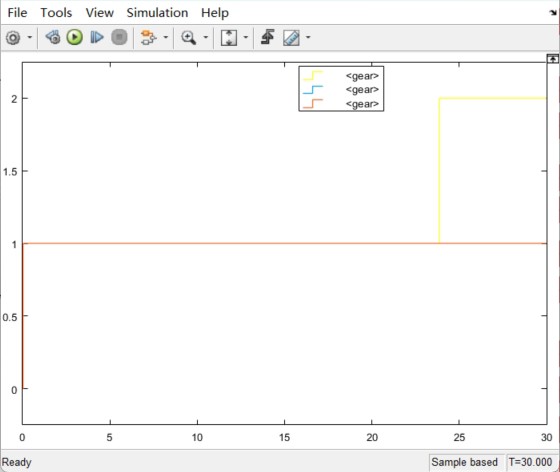

四挡变速器换挡逻辑建模

换挡逻辑建模就像是给车辆的“变速心脏”制定规则。以简单的基于车速和发动机转速的换挡逻辑为例，Matlab代码如下：

function gear = shift_logic(speed, engine_rpm)
    if speed < 20 && engine_rpm > 2000
        gear = 2;
    elseif speed >= 20 && speed < 40 && engine_rpm > 2500
        gear = 3;
    elseif speed >= 40 && engine_rpm > 3000
        gear = 4;
    else
        gear = 1;
    end
end

这段代码里，根据车速和发动机转速判断应该换到哪个挡位。在TruckSim和Matlab联合仿真里，车速可从TruckSim获取，发动机转速可以是电机模型计算输出，然后Matlab根据此逻辑给出换挡指令。

电机模型

电机模型是车辆动力的“源泉模拟器”。比如简单的直流电机模型，在Matlab里可这样表示：

function torque = motor_model(voltage, speed)
    % 假设一些固定参数
    k = 0.1;
    R = 0.5;
    i = (voltage - k * speed) / R;
    torque = k * i;
end

这里根据输入电压和电机转速计算输出扭矩。在整个系统里，电压输入可能来自电池管理系统信号，转速可与车轮转速关联，通过此模型得到电机输出扭矩，为驱动力分配提供基础。

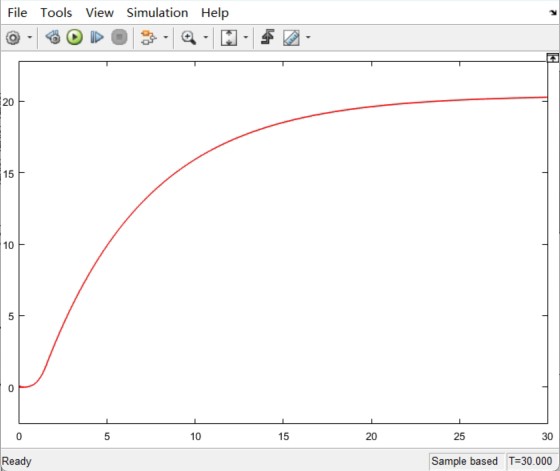

整体效果与协作

通过对整车驱动力的分配和控制，能实现良好的车辆控制效果。TruckSim提供车辆动力学模拟环境，Matlab负责各个模型的算法实现与逻辑控制。两者结合，通过驱动力分配建模说明书和驱动力控制建模说明书里的原理和Simulink模块介绍，可以方便地搭建和优化整个系统。同时，相关参考文献也为深入研究和改进模型提供了理论支撑。
