光伏发电系统仿真模型：扰动观察法与储能控制策略

OoxJqfQCaS

25人浏览 · 2026-03-25 20:45:00

OoxJqfQCaS · 2026-03-25 20:45:00 发布

光伏发电系统仿真模型，扰动观察法，带储能控制策略，附负载突变进行验证。支持各版本MATLAB。

在能源危机和环保意识日益增强的今天，光伏发电作为一种清洁、可再生能源，受到了广泛关注。本文将通过仿真模型，介绍光伏发电系统中的一种经典最大功率点跟踪（MPPT）方法——扰动观察法，并探讨带储能系统如何优化其控制策略，以应对负载突变的情况。

1. 光伏发电系统的概述

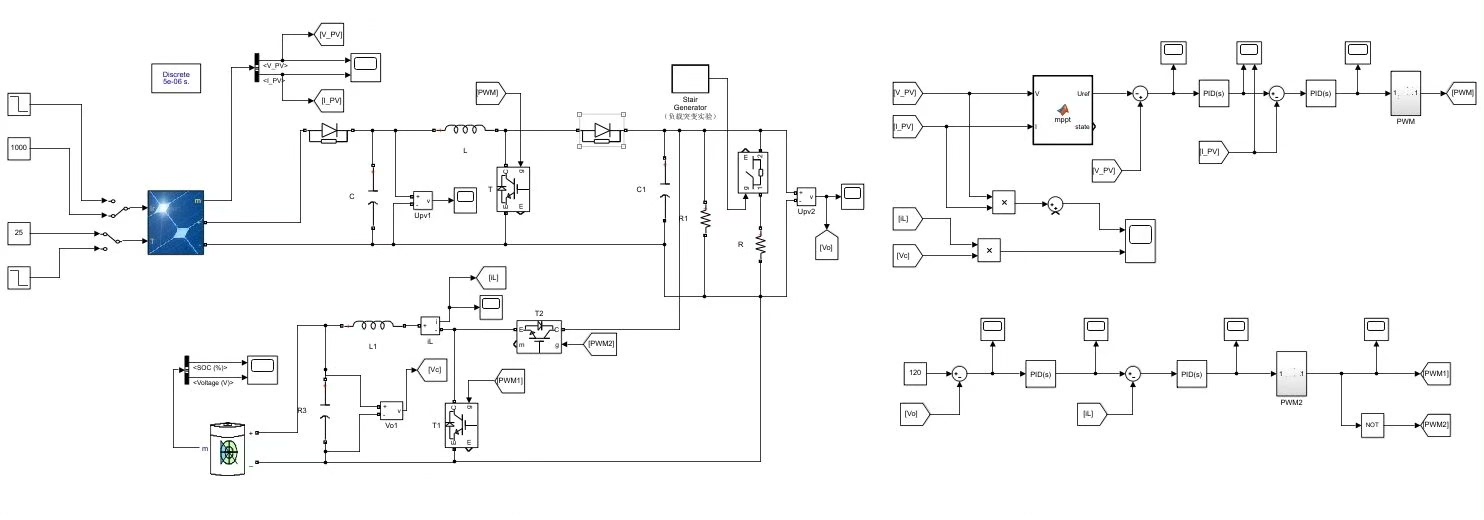

太阳能光伏发电系统主要由光伏阵列、DC/DC变换器、储能系统和负载四部分组成。

光伏阵列：将光能转化为电能。
DC/DC变换器：调整电压，使系统在最大功率点运行。
储能系统：存储多余的电能，确保负载在光照不足时仍能正常运行。
负载：消耗系统输出的电能。

2. 最大功率点跟踪（MPPT）之扰动观察法

MPPT是光伏发电系统中的核心技术，扰动观察法是一种经典的MPPT算法。其基本思想是通过不断扰动电压（或电流），观察输出功率的变化，判断扰动的方向是否有助于接近最大功率点。

2.1 工作原理

扰动观察法通过增加一个扰动量（如ΔV），改变系统的电压，然后比较扰动前后的输出功率。如果扰动后功率增加，则继续朝这个方向改变电压；如果功率下降，则向相反方向改变电压。

2.2 仿真模型中的实现

让我们来看看在MATLAB中如何实现扰动观察法。

function [V_out, P_out] = perturb_and_observe(V_prev, P_prev)
    global delta_V; % 扰动量
    V_try = V_prev + delta_V; % 扰动后的电压

    % 计算扰动后的功率
    I_try = get_current(V_try);
    P_try = V_try * I_try;

    % 比较功率变化，调整电压
    if P_try > P_prev
        V_out = V_try;
        P_out = P_try;
    else
        V_out = V_prev - delta_V;
        P_out = P_prev;
    end
end

这个函数实现了一个基本的扰动观察法。通过不断地扰动电压和计算功率，系统能够逐步接近最大功率点。值得注意的是，get_current函数是我们需要根据具体光伏电池模型来实现的。

3. 带储能系统的控制策略

储能系统（如电池或超级电容）在光伏发电系统中起着关键作用。它不仅能存储多余的电能，还能在负载突变时提供稳定的能量供应，确保系统的可靠性。

3.1 储能系统的充放电控制

储能系统的控制策略需要考虑到系统的实时功率平衡。当光伏系统的输出功率大于负载需求时，多余的功率用于给储能系统充电；当输出功率小于负载需求时，储能系统放电以补充能量。

在MATLAB中，我们可以通过编写一个控制逻辑来实现这一功能。

function [P_battery] = battery_control(P_pv, P_load, SOC)
    global P_charge_max; % 最大充电功率
    global P_discharge_max; % 最大放电功率

    P_net = P_pv - P_load;

    if P_net > 0 % 有剩余功率，进行充电
        if SOC < 1
            P_charge = min(P_net, P_charge_max);
            P_battery = P_charge;
            SOC = SOC + (P_charge * delta_t) / Capacity; % 容量和delta_t是时间步长
        end
    else % 需要额外功率，进行放电
        if SOC > 0
            P_need = -P_net;
            P_discharge = min(P_need, P_discharge_max);
            P_battery = -P_discharge;
            SOC = SOC - (P_discharge * delta_t) / Capacity;
        end
    end
end

这个函数实现了基于状态的储能控制策略，通过计算当前的功率过剩或不足，决定是充电还是放电，并根据荷电量（SOC）调整充放电功率。

4. 负载突变的验证

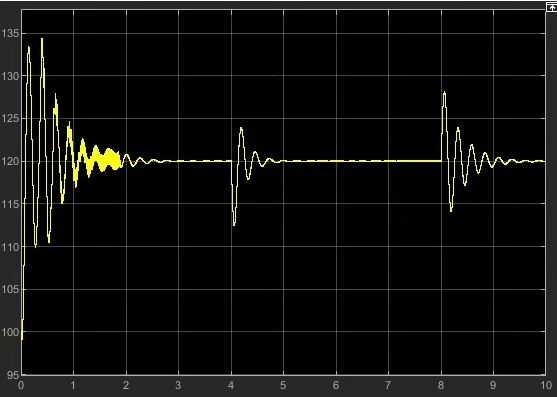

负载突变是检验光伏发电系统稳定性和可靠性的重要指标。通过在仿真模型中引入负载突变，我们可以验证系统的响应速度和控制策略的有效性。

4.1 负载模型

为了模拟负载突变，可以在仿真中设置负载在某个时刻突然增加或减少。

function P_load = load_model(t)
    global load_step_time; % 负载突变发生时间
    global load_step; % 负载变化量

    if t >= load_step_time
        P_load = P_load_base + load_step;
    else
        P_load = P_load_base;
    end
end
