交流异步电机恒压频比调速系统 VVVF 转差频率控制 Simulink 仿真探秘
交流异步电机恒压频比调速系统 VVVF 转差频率控制 simulink 仿真 (1)该模型采用 matlab/simulink 2016b 版本搭建,使用matlab 2016b及以上版本打开最佳。 (2)该模型已经代为转换到各个常用版本。 【算法介绍】 (1)仿真模型由直流源、逆变器、异步电机、转速环PI控制器、查表模块、PWM模块等构成; (2)异步电机采用转差频率控制的标量控制,也称为恒压频比(VVVF)控制; (3)采用SPWM调制; (4)转速响应较好,仿真和原理图一一对应,非常清晰; 【简要技术说明文档和参考文献】 (1)成品模型原则上不提供技术; (2)本模型简要说明文档和运行视频。 (3)可要求simulink视频教程一份。

最近在研究交流异步电机调速系统,发现基于转差频率控制的恒压频比(VVVF)调速系统在实际应用中非常广泛,今天就来和大家分享一下用Matlab/Simulink搭建这个系统仿真模型的一些心得。
一、模型版本兼容性

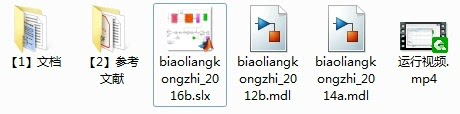

这个模型是用Matlab/Simulink 2016b版本搭建的,推荐大家使用2016b及以上版本打开,体验最佳。不过不用担心,模型已经贴心地转换到各个常用版本啦,所以不同版本的小伙伴都能顺利打开运行。
二、模型的构成与算法
(一)模型构成

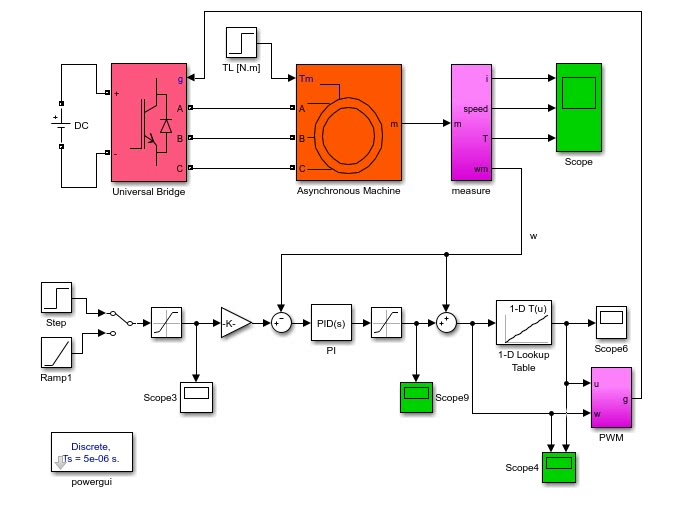

仿真模型就像一个精密的仪器,由多个关键部件构成:
- 直流源:为整个系统提供初始的电能输入,就好比是发动机的燃料供应处。
- 逆变器:它的作用可不小,将直流电源转换为三相交流电源,为异步电机提供合适的电源形式。这就像一个神奇的魔法盒子,把直流电变幻成交流电。
- 异步电机:作为整个系统的核心执行部件,将电能转化为机械能,带动负载运转。
- 转速环PI控制器:这是一个聪明的“调节器”,通过比例积分控制算法,根据设定转速和实际转速的偏差,实时调整控制信号,让电机转速尽可能地接近我们期望的值。下面简单看一段PI控制的代码示例(这里用Python简单示意原理,实际Simulink中是模块形式):
class PIController:
def __init__(self, kp, ki):
self.kp = kp
self.ki = ki
self.integral = 0
self.prev_error = 0
def control(self, setpoint, process_variable):
error = setpoint - process_variable
p_term = self.kp * error
self.integral += error
i_term = self.ki * error
control_signal = p_term + i_term
self.prev_error = error
return control_signal
在这个代码里,kp和ki分别是比例系数和积分系数,每次计算控制信号时,结合偏差的比例项和积分项来调整。在Simulink里,PI控制器模块也是类似的原理,通过不断调整参数,让电机转速更稳定地跟踪设定值。
- 查表模块:它根据电机的特性等预先存储一些数据,在运行过程中通过查询这些数据来提供相应的控制参数,有点像一个智能的“字典”。
- PWM模块:也就是脉冲宽度调制模块,通过调节脉冲的占空比来控制逆变器输出电压的大小,进而实现对电机的调速。
(二)算法核心 - 转差频率控制与恒压频比(VVVF)

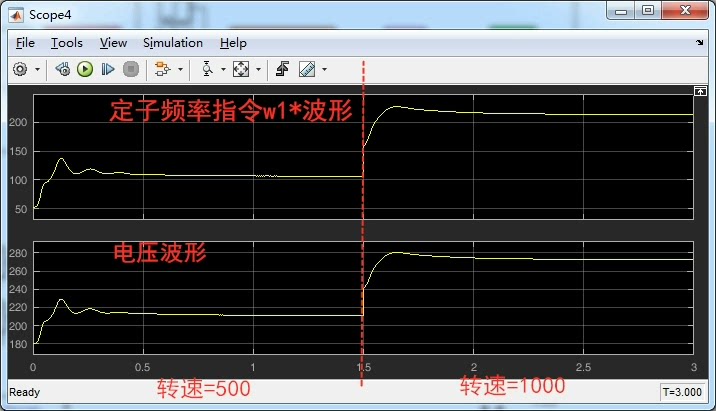

异步电机采用转差频率控制的标量控制,也就是恒压频比(VVVF)控制。简单来说,在调速过程中,要保持电机的气隙磁通基本恒定,这样才能保证电机的性能稳定。而实现这个目标的关键就是让电机的端电压和频率按照一定比例变化,这就是恒压频比的含义。比如,当频率升高时,电压也要相应升高,反之亦然。
(三)调制方式 - SPWM
采用的SPWM调制,全称是正弦脉宽调制。它的原理是通过将正弦波与三角波进行比较,生成一系列宽度按正弦规律变化的脉冲序列,以此来模拟正弦波输出。在Simulink里,通过相应的模块设置就能轻松实现SPWM调制。这种调制方式的好处是可以使输出的交流电更加接近正弦波,减少谐波成分,提高电机的运行性能。
三、模型的优势

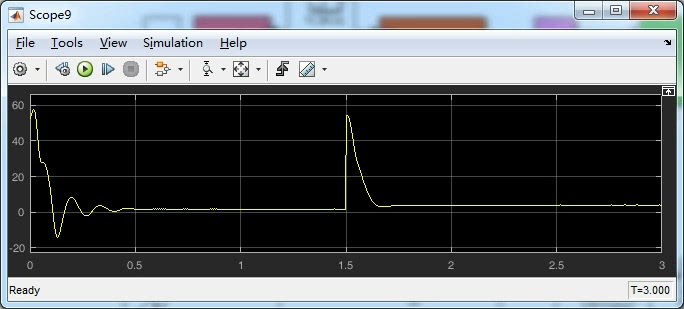

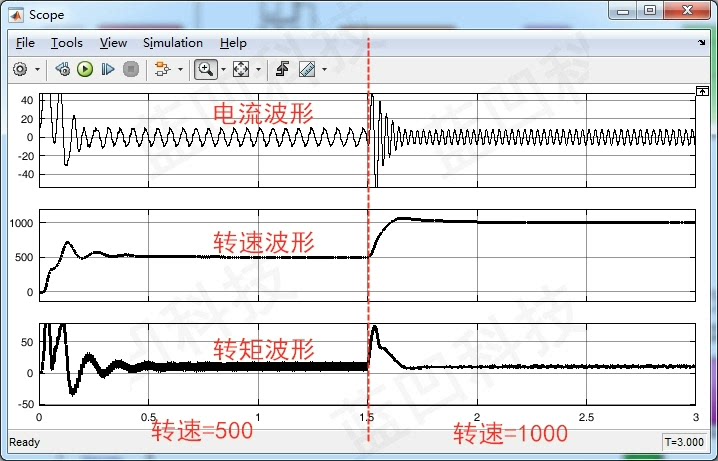

这个模型的转速响应相当不错,而且仿真和原理图一一对应,结构非常清晰。无论是新手学习还是老手深入研究,都能很容易理解整个系统的运行逻辑。
四、关于技术支持与资料

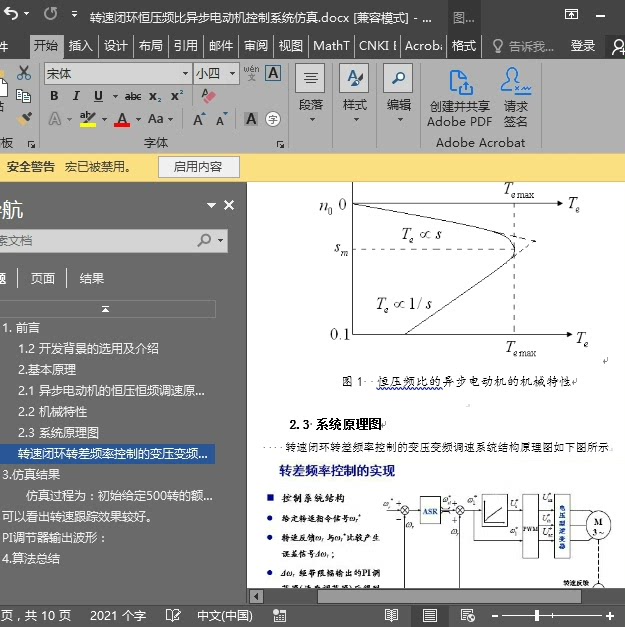

这里要说明一下,成品模型原则上是不提供技术的哦。不过呢,会提供本模型简要说明文档和运行视频,方便大家了解模型的基本原理和运行过程。要是你对Simulink不太熟悉,还可以要求一份Simulink视频教程,帮助你更好地掌握相关知识和技能,玩转这个仿真模型。

交流异步电机恒压频比调速系统 VVVF 转差频率控制 simulink 仿真 (1)该模型采用 matlab/simulink 2016b 版本搭建,使用matlab 2016b及以上版本打开最佳。 (2)该模型已经代为转换到各个常用版本。 【算法介绍】 (1)仿真模型由直流源、逆变器、异步电机、转速环PI控制器、查表模块、PWM模块等构成; (2)异步电机采用转差频率控制的标量控制,也称为恒压频比(VVVF)控制; (3)采用SPWM调制; (4)转速响应较好,仿真和原理图一一对应,非常清晰; 【简要技术说明文档和参考文献】 (1)成品模型原则上不提供技术; (2)本模型简要说明文档和运行视频。 (3)可要求simulink视频教程一份。

希望今天分享的这些内容能让大家对交流异步电机恒压频比调速系统的Simulink仿真有更深入的了解,一起在电机控制的奇妙世界里探索吧!
