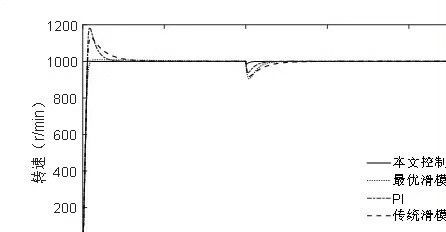

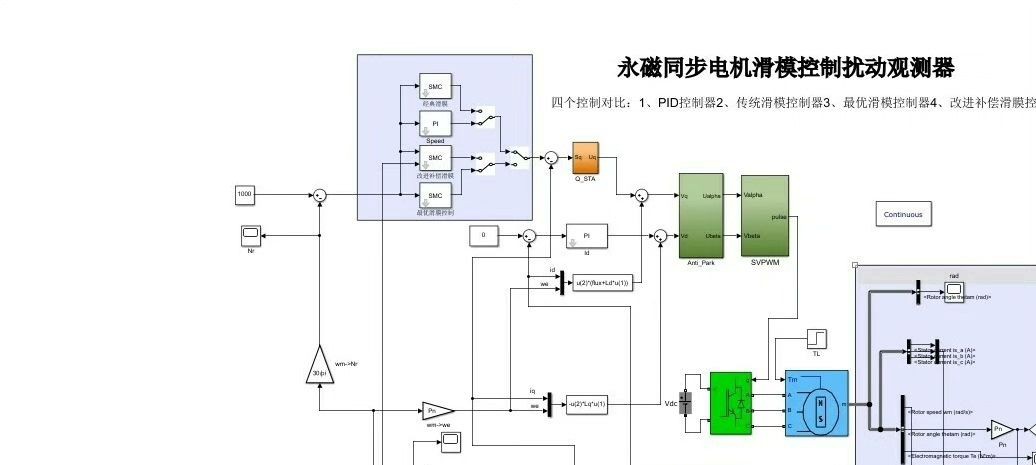

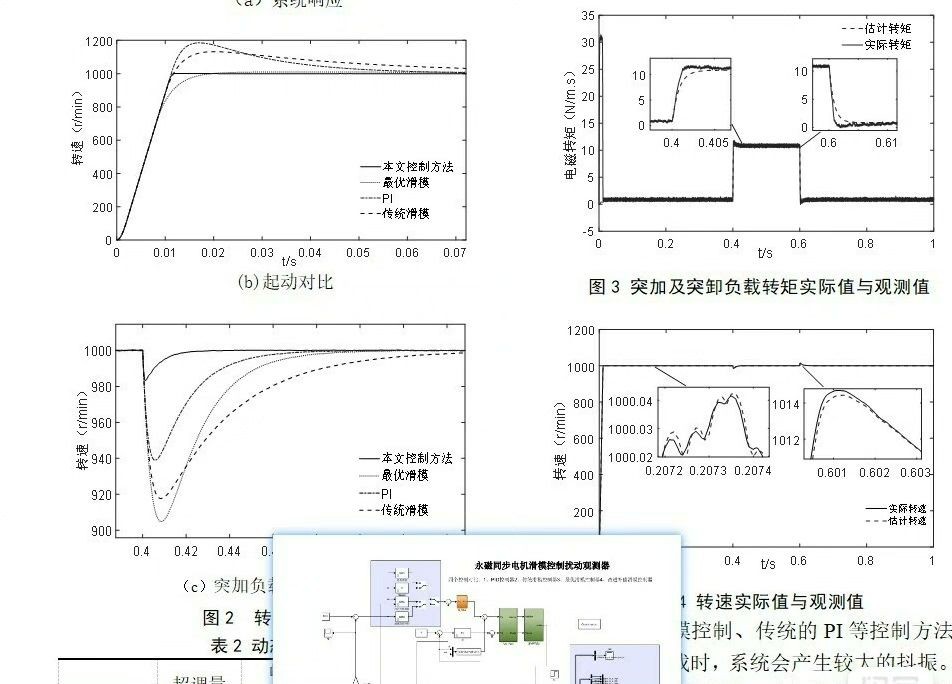

基于滑膜控制扰动观测器的永磁同步电机PMSM模型四个控制对比： 1、PID控制器 2、传统滑模控制器 3、最优滑模控制器 4、改进补偿滑膜控制器附带出图四个控制对比的说明文档及参考文献

在永磁同步电机（PMSM）的控制领域，不同控制策略各有千秋。今天咱们就来唠唠基于滑膜控制扰动观测器的PMSM模型下，四种常见控制策略的对比。

一、PID控制器

PID控制器算是控制领域的“老大哥”了，简单却有效。它通过比例（P）、积分（I）、微分（D）三个环节对误差进行处理，进而调整控制量。

import numpy as np

class PIDController:
    def __init__(self, kp, ki, kd):
        self.kp = kp
        self.ki = ki
        self.kd = kd
        self.prev_error = 0
        self.integral = 0

    def update(self, setpoint, process_variable):
        error = setpoint - process_variable
        p_term = self.kp * error
        self.integral += error
        i_term = self.ki * error
        derivative = error - self.prev_error
        d_term = self.kd * derivative
        output = p_term + i_term + d_term
        self.prev_error = error
        return output

上述代码简单实现了一个PID控制器类。init方法初始化了比例、积分、微分系数，以及上一次的误差和积分项。update方法根据设定值和当前实际值计算误差，进而算出P、I、D三项的值，最后得出控制输出。

在PMSM控制中，PID控制器能快速响应，一定程度上消除稳态误差。但面对复杂工况变化时，它的适应性就显得有些不足。

二、传统滑模控制器

传统滑模控制器基于滑动模态的概念，系统状态能在特定切换面上滑动并渐进稳定。它对系统参数变化和外部干扰有较强鲁棒性。

假设PMSM的状态方程为：

\(\dot{x} = Ax + Bu + Dd\)

其中 \(x\) 是状态变量，\(A\) 是系统矩阵，\(B\) 是输入矩阵，\(u\) 是控制输入，\(D\) 是干扰矩阵，\(d\) 是干扰。

滑模面通常定义为 \(s = Cx\) ，其中 \(C\) 是滑模面系数矩阵。控制律设计为：

\(u = -K\mathrm{sgn}(s)\)

import numpy as np

def traditional_smc(x, A, B, C, K):
    s = np.dot(C, x)
    u = -K * np.sign(s)
    return u

这段代码简单实现了传统滑模控制律的计算。先根据当前状态 \(x\) 计算滑模面的值 \(s\) ，然后根据控制增益 \(K\) 和滑模面值的符号得出控制输入 \(u\) 。然而，传统滑模控制器存在抖振问题，这会影响系统性能和寿命。

三、最优滑模控制器

为了克服传统滑模控制器的抖振问题，最优滑模控制器应运而生。它通过优化滑模面和控制律，在保证鲁棒性的同时减小抖振。

一般采用二次型性能指标来设计最优滑模控制器：

\(J=\int_{0}^{\infty}(x^TQx + u^TRu)dt\)

其中 \(Q\) 和 \(R\) 是加权矩阵，通过求解Riccati方程找到最优控制增益。

import numpy as np
from scipy.linalg import solve_continuous_are

def optimal_smc(x, A, B, Q, R, C):
    P = solve_continuous_are(A, B, Q, R)
    K = np.dot(np.linalg.inv(R), np.dot(B.T, P))
    s = np.dot(C, x)
    u = -np.dot(K, x) - np.sign(s)
    return u

上述代码中，先通过 solvecontinuousare 函数求解Riccati方程得到矩阵 \(P\) ，进而算出最优控制增益 \(K\) 。再结合滑模面计算控制输入 \(u\) 。相比传统滑模，它在抑制抖振上有更好表现。

四、改进补偿滑膜控制器

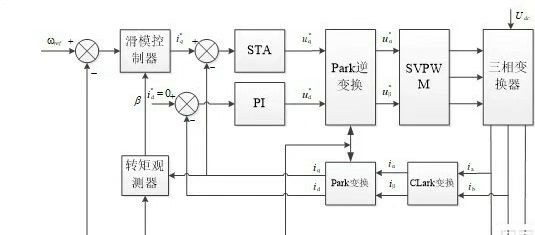

改进补偿滑膜控制器则是在前面的基础上，进一步对扰动进行补偿。它利用滑膜控制扰动观测器实时估计干扰，并将补偿量加入控制律。

假设扰动观测器的估计值为 \(\hat{d}\) ，那么改进后的控制律为：

\(u = -K\mathrm{sgn}(s) - \hat{d}\)

import numpy as np

def improved_smc(x, A, B, C, K, disturbance_estimator):
    s = np.dot(C, x)
    u = -K * np.sign(s) - disturbance_estimator(x)
    return u

在这个代码实现里，控制律计算时减去了扰动观测器对当前状态 \(x\) 估计出的干扰值。这种方式能更好地应对外部干扰，提升系统的控制精度。
