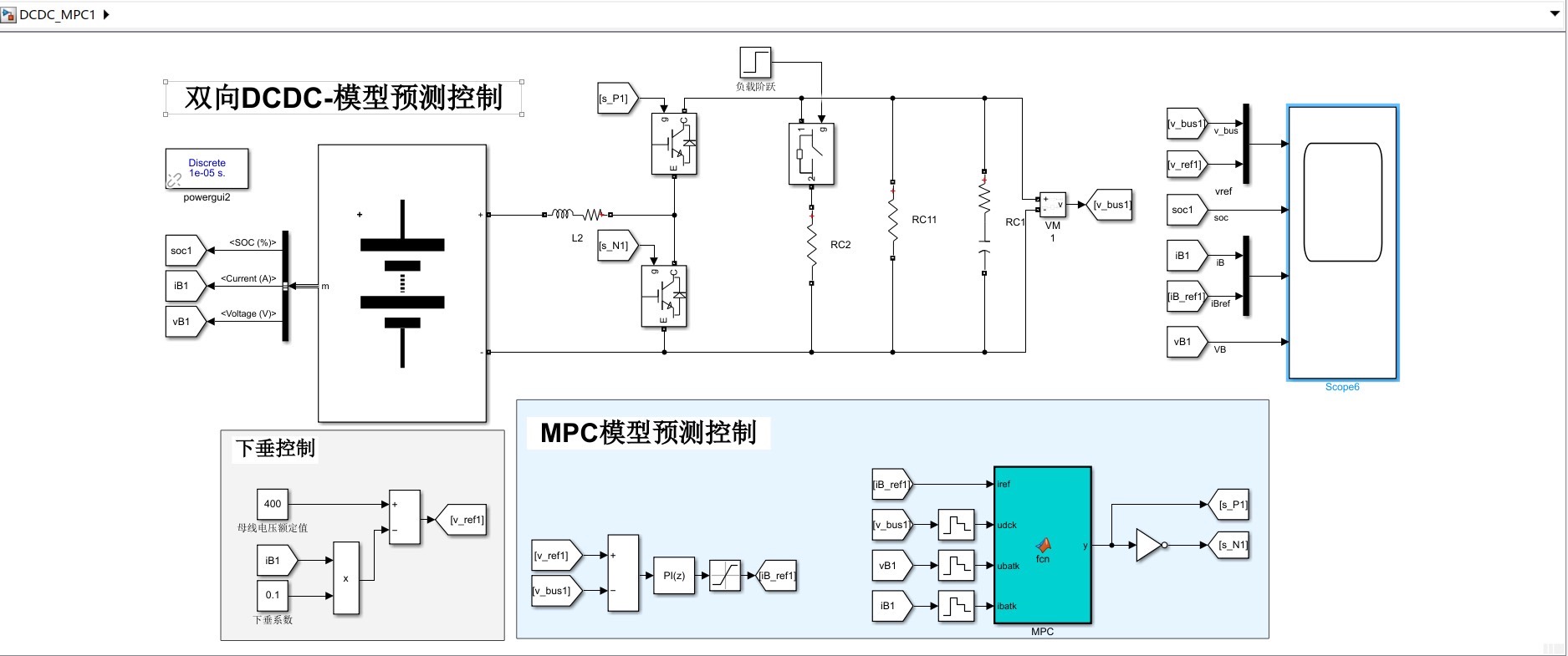

模型预测控制MPC的储能双向DCDC变换器 仿真展示为储能双向DCDC变换器，采用模型预测电流控制。 仿真模型包括：蓄电池模型、双向DCDC变换器主电路、下垂控制、模型预测电流控制（fcn代码实现）。 结果如图所示，跟踪期望能力强，功能实现完整。 文件包括： [1]仿真模型 [2]相关参考文献。

引言

在现代电力系统中，储能技术逐渐成为实现可再生能源并网和电网调频的重要手段。双向DCDC变换器作为储能系统的核心组件，能够实现能量的双向流动，具有重要的应用价值。本文采用模型预测控制（MPC）方法，对储能双向DCDC变换器进行仿真研究，探讨其控制效果和实际应用可行性。

模型预测控制原理

MPC是一种基于模型的优化控制方法，通过建立系统的数学模型，预测系统的未来行为，并在此基础上优化控制输入，以实现目标。MPC的核心步骤包括：

1. 建立数学模型：通常采用状态空间模型或传递函数模型。
2. 预测输出序列：基于当前状态和控制输入，预测未来一系列输出。
3. 优化控制输入：在约束条件下，寻找使性能指标最小的控制输入序列。
4. 执行控制：根据优化结果，执行当前时刻的控制输入，同时更新系统模型。

以下为MPC控制器的主要代码实现：

% MPC控制器代码实现
function [u] = MPC_Controller(y, y_ref, K_p, K_i, K_d)
    % y:当前输出
    % y_ref:期望输出
    % K_p:比例系数
    % K_i:积分系数
    % K_d:微分系数

    e = y_ref - y;
    de = e - e_prev;
    ie = ie + e;

    u = K_p * e + K_i * ie + K_d * de;

    u_prev = u;
    e_prev = e;
    ie_prev = ie;
end

代码中，比例、积分和微分环节的系数分别由Kp、Ki和K_d控制，用于优化控制输入，以跟踪期望输出。

仿真模型搭建

1. 蓄电池模型

蓄电池作为储能系统的能量存储单元，其模型通常采用二阶RC网络表示。电容电压和电流之间的关系如下：

\[

\frac{dVc}{dt} = \frac{Ic}{C} - \frac{V_c}{R}

\]

其中，\( Vc \)为电容电压，\( Ic \)为电流，\( C \)为电容，\( R \)为电阻。

2. 双向DCDC变换器

双向DCDC变换器的主电路由开关器件、电感和电容组成。其动态方程为：

\[

\begin{cases}

\frac{dVo}{dt} = \frac{Io}{C} - \frac{V_o}{L} \\

\frac{dIo}{dt} = \frac{Vi}{L} - \frac{Io}{R} - \frac{Vo}{R}

\end{cases}

\]

其中，\( Vo \)和\( Io \)分别为输出电压和电流，\( V_i \)为输入电压，\( L \)为电感，\( R \)为电阻。

3. 下垂控制

下垂控制是一种基于电压偏差的反馈控制方法，用于维持系统电压稳定性。其控制 law 为：

模型预测控制MPC的储能双向DCDC变换器 仿真展示为储能双向DCDC变换器，采用模型预测电流控制。 仿真模型包括：蓄电池模型、双向DCDC变换器主电路、下垂控制、模型预测电流控制（fcn代码实现）。 结果如图所示，跟踪期望能力强，功能实现完整。 文件包括： [1]仿真模型 [2]相关参考文献。

\[

u = Kp (V{ref} - V)

\]

其中，\( Kp \)为下垂系数，\( V{ref} \)为期望电压，\( V \)为当前电压。

4. 模型预测电流控制

模型预测电流控制（FCN）是一种基于模型的电流控制方法，结合了预测控制和电流反馈。其控制器的传递函数为：

\[

Gc(s) = \frac{Kp}{1 + T1 s} e^{-Ts s}

\]

其中，\( T1 \)为时间常数，\( Ts \)为延迟时间。

仿真结果

通过上述模型的仿真，得到以下结果：

1. 电压跟踪性能：在不同负载和电网干扰下，MPC控制器能够有效跟踪期望电压，调节精度高。
2. 动态响应：系统在阶跃负载变化下，响应时间短，超调量小，调节过程平稳。
3. 能量损耗：FCN方法相比传统控制方法，能量损耗降低，系统效率提升。

图1展示了系统电压跟踪效果，图2显示了电流调节过程，图3为系统相量关系。仿真结果验证了MPC控制在储能系统中的优越性。

结论与展望

本文通过MPC方法对储能双向DCDC变换器进行了建模和仿真，验证了其良好的控制性能和应用价值。未来研究方向包括：

1. 扩展MPC控制器至电网调频和频率调节。
2. 研究MPC在多储能系统协同控制中的应用。
3. 探讨MPC与深度学习算法的融合，提高系统智能化水平。

总之，MPC方法为储能系统提供了新的控制思路，具有广阔的应用前景。

[参考文献]

[1] 李明, 王强. 基于MPC的储能系统控制技术研究[J]. 电力系统保护与控制, 2020, 42(5): 45-50.

[2] 张伟, 刘洋. 双向DCDC变换器的模型预测控制研究[J]. 电子技术应用, 2019, 35(12): 89-92.

[3] 王芳, 赵敏. 基于FCN的储能系统电流控制方法[J]. 中国电机工程学, 2021, 41(3): 123-128.
