嘿，各位风电和电力系统建模的爱好者们！今天咱来聊聊一个超有趣的项目——9MW 大型双馈风力发电机 MATLAB/Simulink 模型，而且是基于定子磁链定向的哦，这可是个技术活儿。

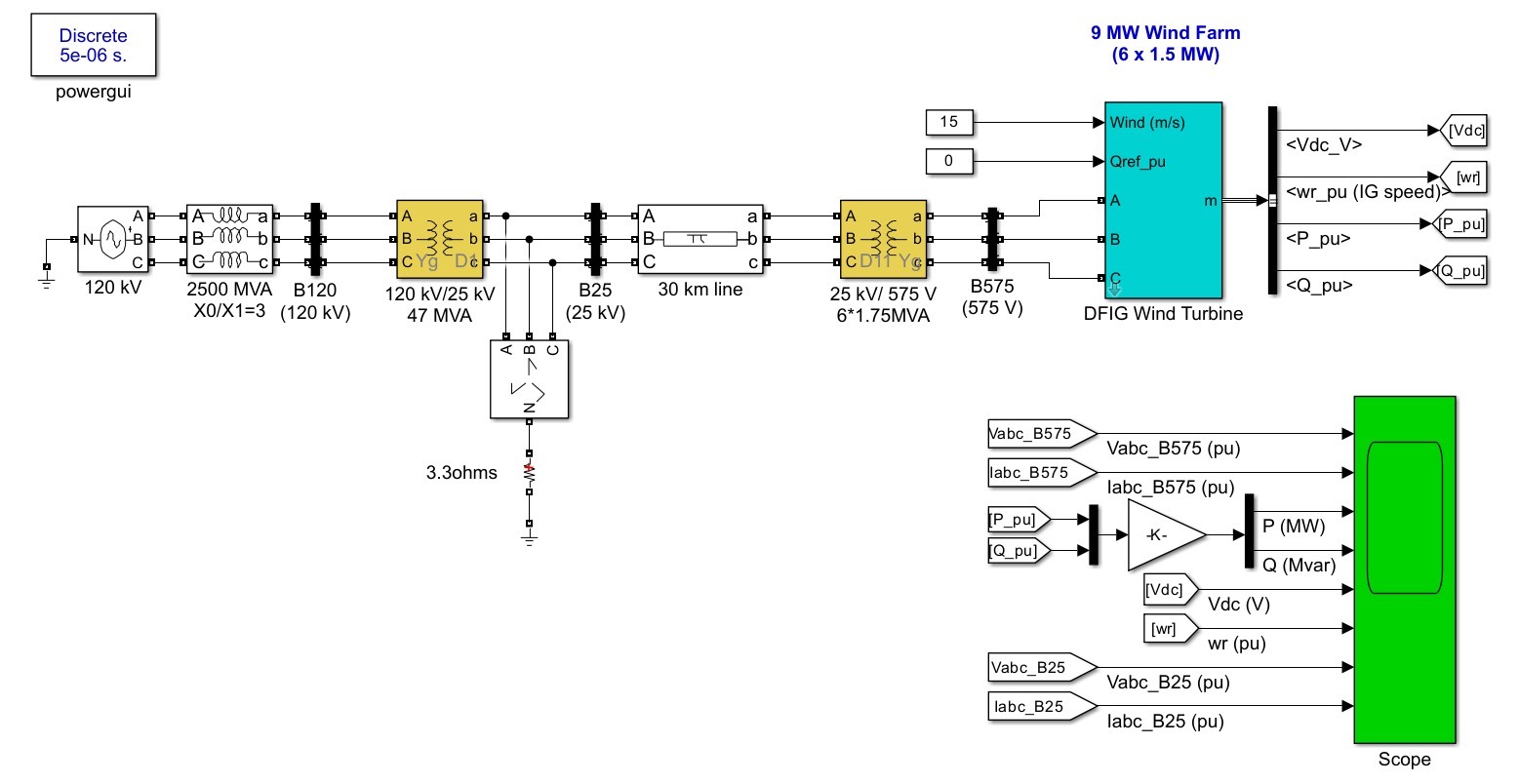

咱这风机功率高达 9MW，直流母线电压稳稳地设置为 1200V。这么高的功率，意味着在整个电力系统里，它可是个“大力士”，能为电网输送大量的电能。

强大的功能集

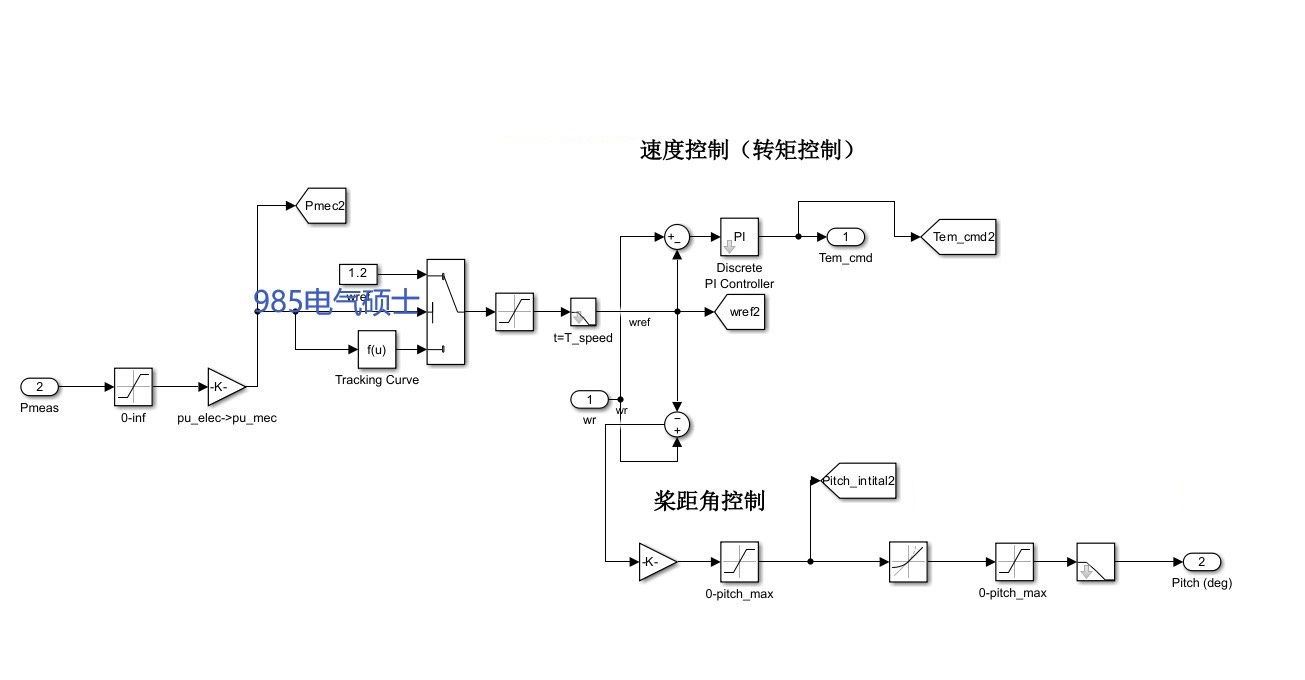

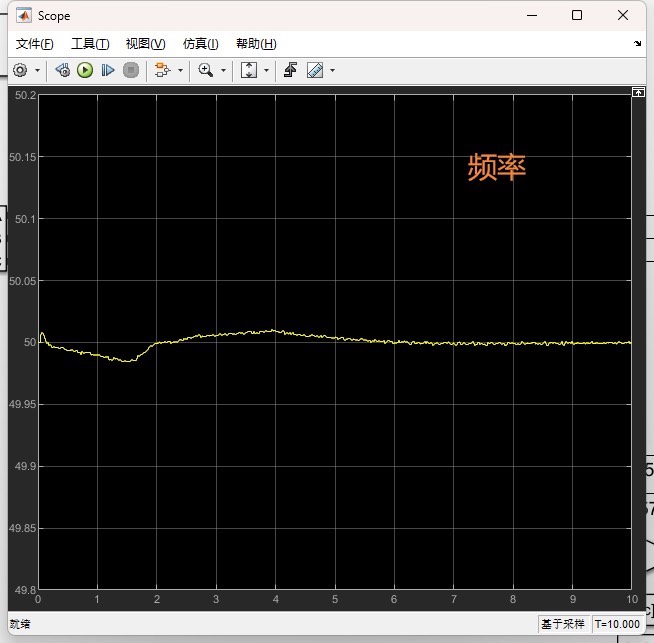

这风机模型可不简单，它能实现风机调频、变桨、超速以及综合惯量等一系列复杂功能。风机调频能让风机输出的电能频率稳定在电网所需的范围内，确保电能质量。变桨就像是给风机装上了一个智能的“翅膀调节器”，根据风速等环境因素，调整叶片的角度，以实现最佳的风能捕获效率。超速功能则像是给风机上了一道“紧箍咒”，一旦风机转速超过安全范围，就会触发相应的保护机制。而综合惯量功能，可以让风机在电网频率波动时，像一个有惯性的大飞轮一样，提供额外的支撑，维持电网频率的稳定。

关键控制环节：变流控制

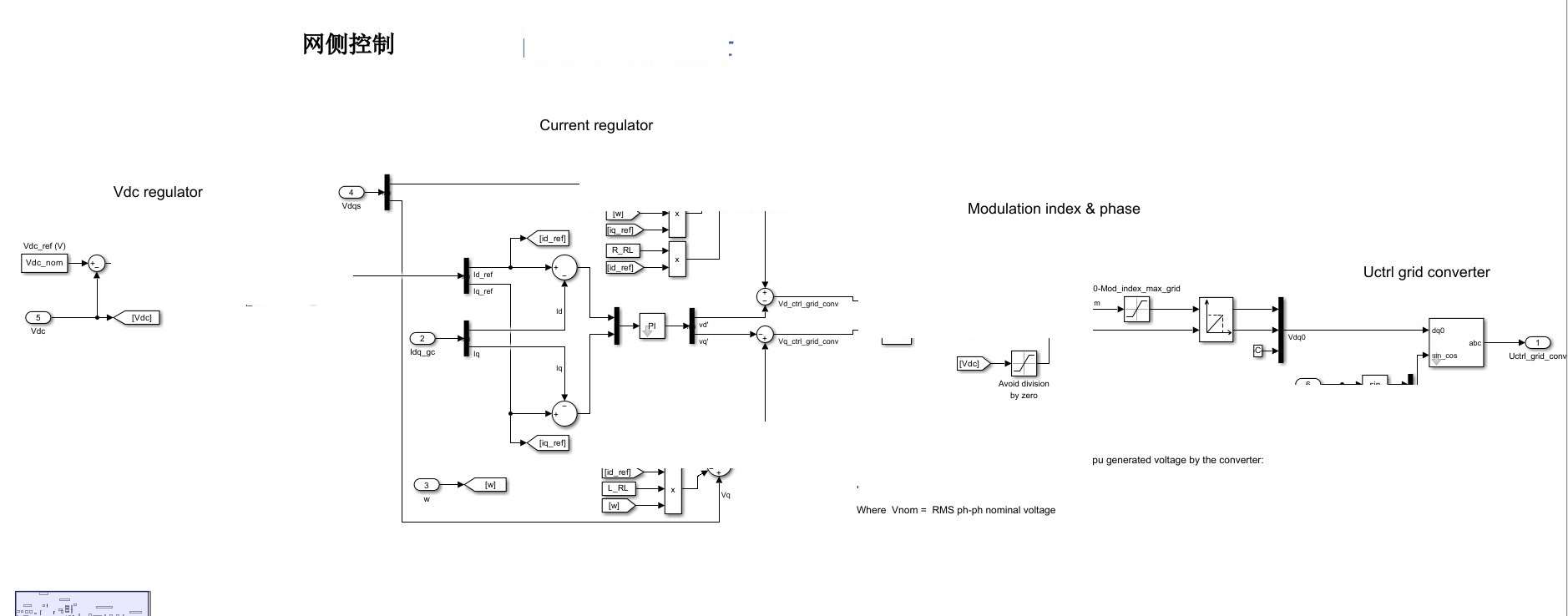

1. 网侧变流控制

网侧变流器这儿，我们采用的是电压外环电流内环的 dq 解耦控制。为啥要用这种控制策略呢？简单来说，电压外环负责维持直流母线电压的稳定，就像一个管家，保证家里（直流母线）的“财富（电压）”一直处于稳定状态。电流内环呢，主要控制网侧电流的幅值和相位，让电流乖乖听话，按照我们想要的方式流入电网。

大型双馈风力发电机MATLAB/Simulink模型基于定子磁链定向 功率9MW，直流母线电压1200V 可做风机调频 变桨 超速 综合惯量 1网侧变流控制，配置电压外环电流内环 dq解耦控制 2转子侧变流控制，配置电磁转矩控制，电流内环，且有无功外环。 3两个控制器控制AC-DC-AC变流器，实现能量传输 4含说明文档

下面咱们看看大致的代码框架（这里以 MATLAB 代码示例，实际在 Simulink 里搭建模型逻辑类似）：

% 定义参数
Vdc_ref = 1200; % 直流母线电压参考值
omega_grid = 2*pi*50; % 电网角频率

% 电压外环控制
error_Vdc = Vdc_ref - Vdc; % 计算直流母线电压误差
Vq_ref = kp_Vdc * error_Vdc + ki_Vdc * integral(error_Vdc); % 比例积分控制计算 Vq 参考值

% 电流内环控制
error_Id = 0 - Id; % 假设 Id 参考值为 0
error_Iq = Vq_ref - Iq;
Vd = kp_Id * error_Id + ki_Id * integral(error_Id);
Vq = kp_Iq * error_Iq + ki_Iq * integral(error_Iq);

在这段代码里，首先设定了直流母线电压参考值 Vdcref 和电网角频率 omegagrid。然后通过计算实际直流母线电压 Vdc 与参考值的误差 errorVdc，利用比例积分（PI）控制器计算出 Vq 的参考值 Vqref，这就是电压外环的主要操作。电流内环则分别计算 Id 和 Iq 的误差 errorId、errorIq，再通过 PI 控制器算出 Vd 和 Vq，这些值会用于后续对网侧变流器的控制。

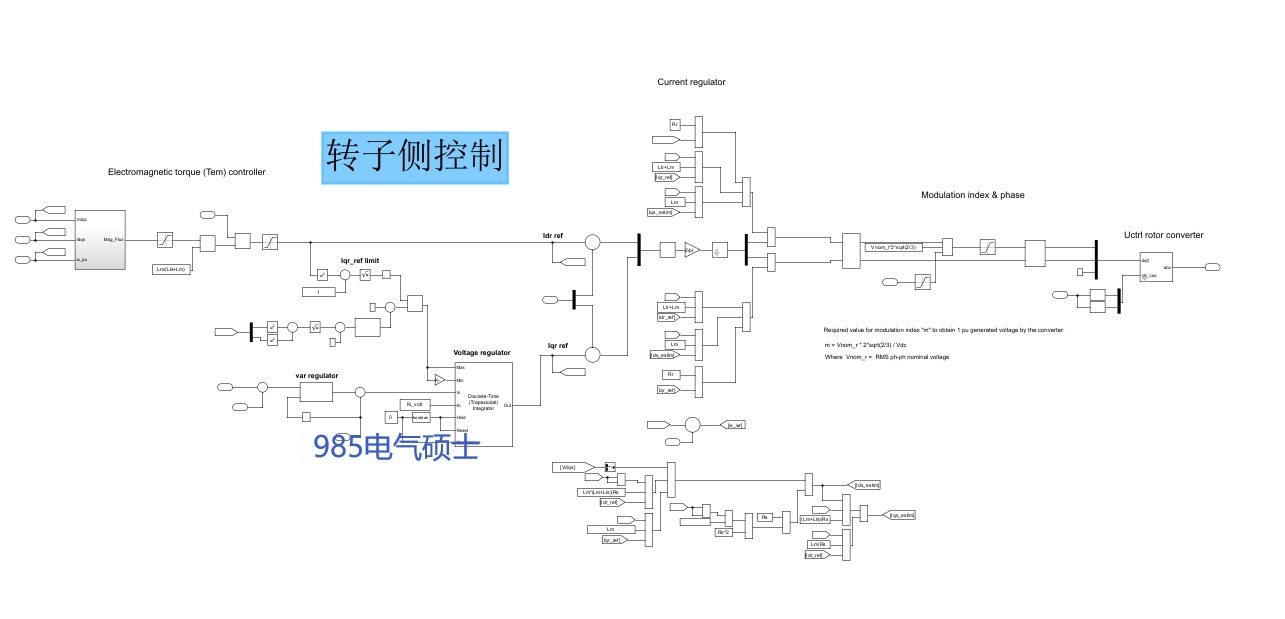

2. 转子侧变流控制

转子侧变流器这边，配置了电磁转矩控制、电流内环，并且还有无功外环。电磁转矩控制是风机运行的关键，它决定了风机能从风中捕获多少能量。电流内环保证转子电流能快速跟踪参考值，无功外环则可以调节风机发出或吸收的无功功率，优化电网的功率因数。

代码示例如下：

% 定义参数
Te_ref = calculate_Te_ref(); % 根据风速等计算电磁转矩参考值
omega_r = get_omega_r(); % 获取转子角速度

% 电磁转矩控制
error_Te = Te_ref - Te; % 计算电磁转矩误差
Iq_ref = kp_Te * error_Te + ki_Te * integral(error_Te); % PI 控制计算 Iq 参考值

% 电流内环控制
error_Idr = 0 - Idr; % 假设 Idr 参考值为 0
error_Iqr = Iq_ref - Iqr;
Vdr = kp_Idr * error_Idr + ki_Idr * integral(error_Idr);
Vqr = kp_Iqr * error_Iqr + ki_Iqr * integral(error_Iqr);

% 无功外环控制（假设功率因数为 1，即 Q_ref = 0）
error_Q = 0 - Q;
Iqr_ref = kp_Q * error_Q + ki_Q * integral(error_Q);

这里先根据风速等条件算出电磁转矩参考值 Teref 以及获取转子角速度 omegar。接着计算电磁转矩误差 errorTe，利用 PI 控制器得到 Iq 的参考值 Iqref。电流内环和无功外环的控制思路与网侧类似，都是通过计算误差并利用 PI 控制器来得出相应的控制量。

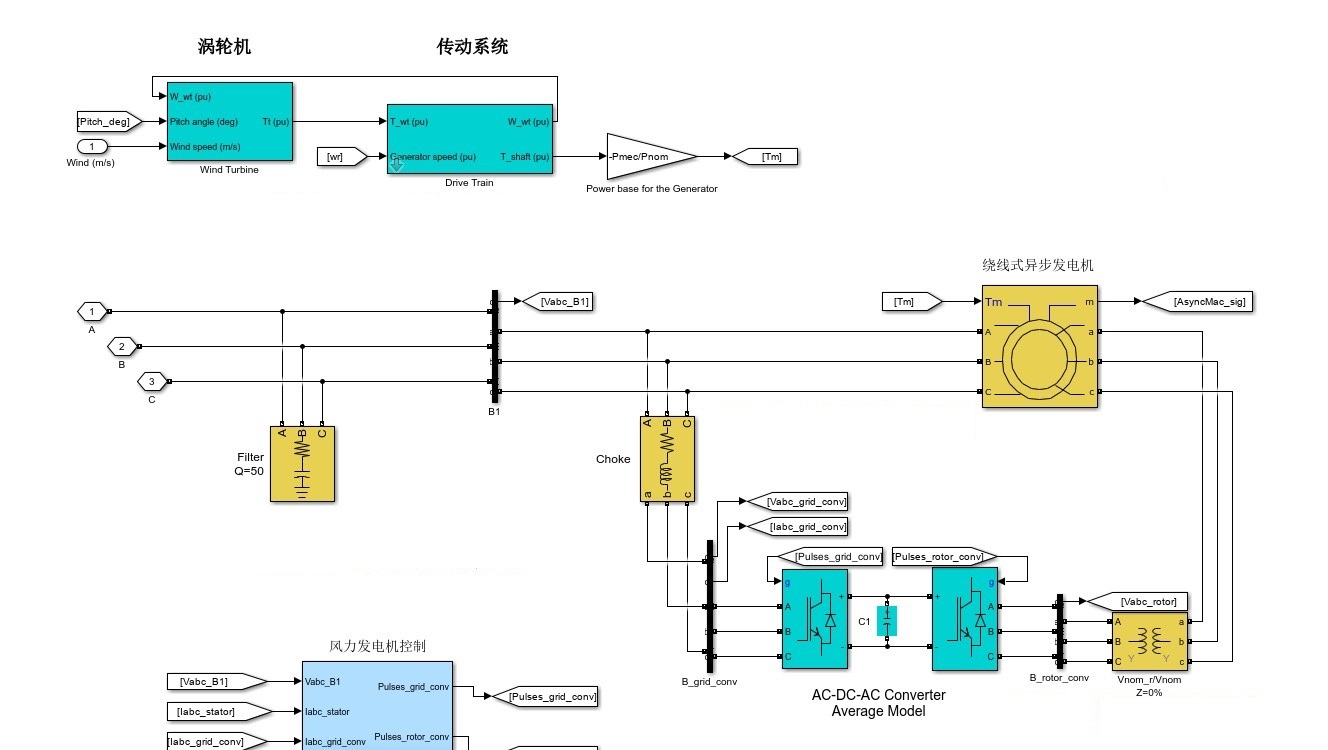

能量传输的“桥梁”：AC - DC - AC 变流器

整个系统通过两个控制器来控制 AC - DC - AC 变流器，实现高效的能量传输。网侧变流器将电网的交流电转换为直流电，给直流母线供电，同时保证直流母线电压稳定。转子侧变流器则根据风机运行状态，将转子感应的交流电转换为适合的直流电，并通过控制转子电流来调节风机的运行特性。这两个变流器就像两个紧密配合的“舞者”，在控制器的指挥下，完美地实现风能到电能的转换与传输。

贴心的说明文档

最后，这个模型还配备了详细的说明文档。它就像是一本使用指南，从模型的整体架构、参数设置，到每个模块的功能、控制策略，都有清晰的描述。无论是你初次接触这个模型，还是后续对其进行优化改进，说明文档都能为你提供很大的帮助。

搭建这样一个大型双馈风力发电机 MATLAB/Simulink 模型，虽然过程充满挑战，但当看到模型成功运行，各项功能完美实现，那种成就感是无与伦比的。希望今天分享的内容能给大家带来一些启发，在风电建模的道路上越走越远！
