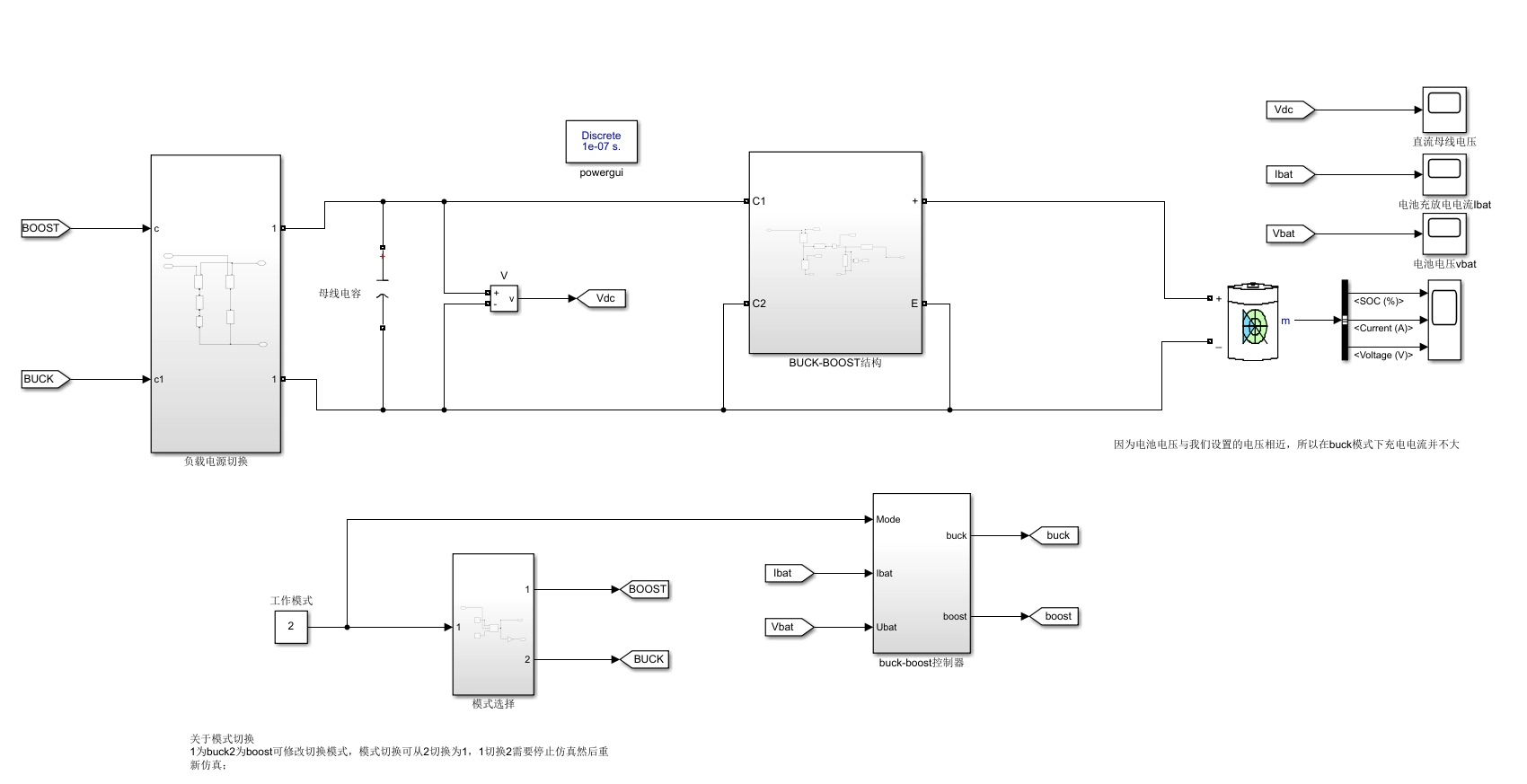

buck-boost仿真模型，可实现双向充放电（附加说明文档） 高压侧220V 低压侧24V左右（由于电池充电，电压会上升，所以该电压会有些许波动） 高压侧电容Cdc=100uf 低压侧电容C=10uf 滤波电感L=2mH 开关频率100khz，三角波的周期T=1/(开关频率fs) 定义蓄电池充电电流方向为正，放电方向为负，因此正负仅代表方向 由于额定功率为100W（可修改），则直流母线侧电阻设计为; 220^2/100=484Ω，取值为500Ω。

在电力电子领域，Buck - Boost电路因其能够灵活实现升降压功能而备受关注。今天咱就来聊聊这个能实现双向充放电的Buck - Boost仿真模型。

一、模型参数设定

1. 电压参数

高压侧设定为 220V，低压侧约 24V 左右。这里低压侧电压会因电池充电而上升，存在一定波动。这种电压的动态变化在设计和分析电路时需要重点考虑。

1. 电容参数

高压侧电容 Cdc = 100uf，低压侧电容 C = 10uf。电容在电路中起着滤波、储能等重要作用。较大的电容能更好地平滑电压，减少电压纹波。比如在高压侧使用 100uf 的电容，可使高压侧电压在充放电过程中保持相对稳定。

1. 电感参数

滤波电感 L = 2mH。电感主要用于存储和释放能量，与电容配合进行滤波。在 Buck - Boost 电路中，电感电流的变化对电路的工作模式和性能有很大影响。

1. 频率参数

开关频率设定为 100khz，那么三角波的周期 T = 1 / (开关频率 fs) ，即 T = 1 / 100000 = 10us。较高的开关频率能使电路响应更快，但同时也会带来更高的开关损耗。

1. 电阻参数

由于额定功率为 100W（可根据实际需求修改），直流母线侧电阻设计为：$220^2 / 100 = 484Ω$，实际取值为 500Ω。这个电阻主要用于功率匹配和限制电流，保证电路能在额定功率下稳定工作。

二、双向充放电原理及代码示例（以Python为例简单模拟）

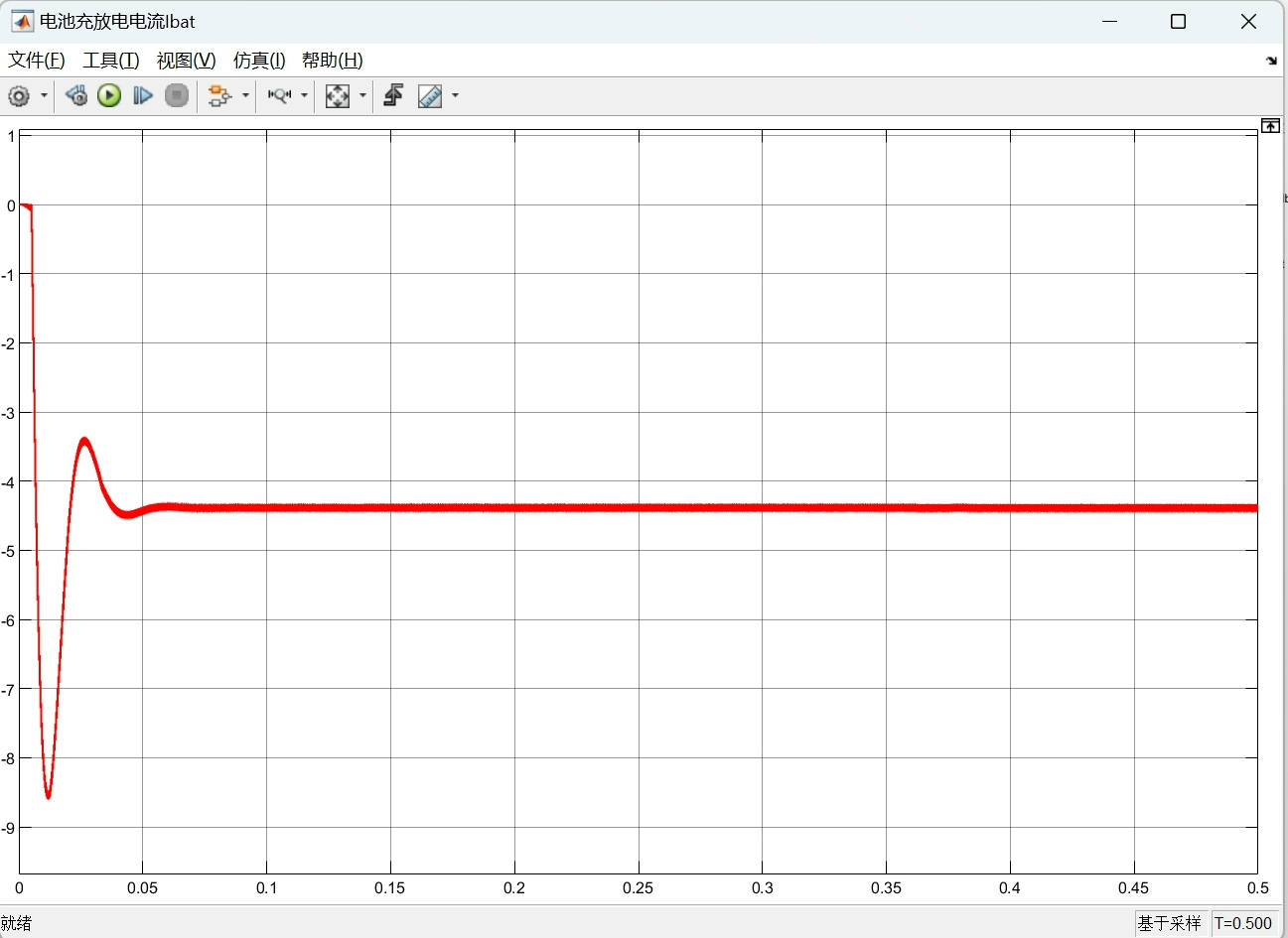

定义蓄电池充电电流方向为正，放电方向为负，正负仅代表方向。

充电过程模拟

# 定义参数
high_voltage = 220
low_voltage = 24
cap_high = 0.0001
cap_low = 0.00001
inductance = 0.002
switch_frequency = 100000
resistance = 500
# 假设简单的充电逻辑，计算充电电流
charging_current = high_voltage / resistance
print(f"充电电流: {charging_current} A")

代码分析

在这段代码中，我们首先定义了之前提到的各个参数。然后通过高压侧电压除以直流母线侧电阻来简单模拟充电电流的计算。这里只是一个非常基础的模拟，实际电路中充电电流的计算会涉及到更多复杂因素，比如开关管的导通状态、电感电容的充放电过程等。

放电过程模拟

# 假设放电时低压侧电压作为电源
discharging_voltage = low_voltage
discharging_current = discharging_voltage / resistance
print(f"放电电流: {discharging_current} A")

代码分析

放电过程模拟相对简单，这里假设低压侧电压作为电源，通过低压侧电压除以电阻计算放电电流。实际中，放电过程也需要考虑电池的特性、电路拓扑结构对电流的影响等。

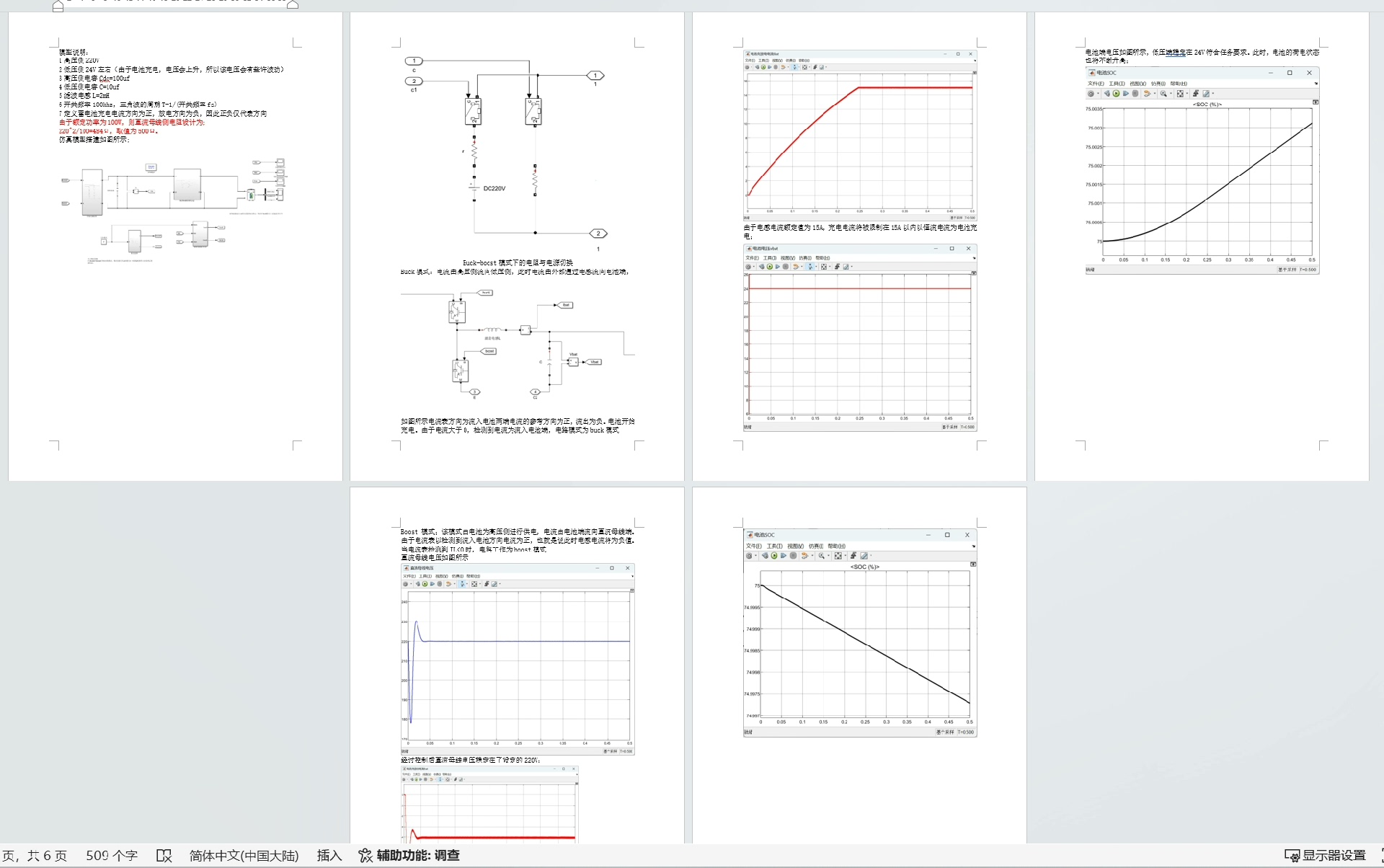

三、附加说明文档要点

1. 电路原理说明：详细阐述 Buck - Boost 电路如何通过开关管的导通与关断，实现高低压侧的能量双向流动，以及电感、电容在其中的作用机制。
2. 参数调整指南：针对不同的应用场景，说明如何调整额定功率、电容电感值、开关频率等参数，以达到最佳的充放电效果。例如，如果需要更快的充电速度，可以适当提高开关频率，但要注意开关损耗的增加。
3. 安全注意事项：强调高压侧 220V 电压带来的触电风险，以及在实际搭建电路时如何做好电气隔离、过流保护、过压保护等措施，确保操作人员和设备的安全。

通过这样一个 Buck - Boost 双向充放电仿真模型及附加说明文档，无论是对于研究电力电子系统的工程师，还是学习相关知识的学生，都能提供一个较为全面的参考，帮助更好地理解和应用这一重要的电路拓扑。
