PSIM中搭建的虚拟阻抗单相并网逆变器双环控制系统 外环采用PI控制器，内环采用QPR控制，加入虚拟阻抗环节 有两种负载，一种是线性负载，一种是非线性负载 实验模型可以烧录至dsp，有对应的实验模型 模型仅供学习和参考仅包模型可以正常运行，得到图示结果

在电力电子领域，逆变器的控制策略一直是研究的热点。今天咱就唠唠在PSIM里搭建的虚拟阻抗单相并网逆变器双环控制系统，这玩意儿可有点意思。

双环控制策略

咱这系统采用了经典的双环控制，外环用PI控制器，内环则是QPR控制，还加了个虚拟阻抗环节。为啥这么设计呢？听我慢慢道来。

外环PI控制

外环采用PI控制器，它主要负责对逆变器输出电压的幅值和相位进行精准调控。在代码实现上，大概像这样：

Kp = 0.5; % 比例系数
Ki = 0.1; % 积分系数
error = reference - feedback; % 参考值与反馈值的误差
integral = integral + error * dt; % 积分项计算
output = Kp * error + Ki * integral; % PI控制器输出

这里的 reference 就是我们期望的输出值，feedback 是实际反馈回来的值。Kp 和 Ki 分别是比例系数和积分系数，这俩参数得精心调，就像炒菜把握盐和醋的量一样，多一分少一分都影响最终效果。比例环节能快速响应误差变化，积分环节则负责消除稳态误差，二者相辅相成，让输出紧紧跟随参考值。

内环QPR控制

内环的QPR（准比例谐振）控制主要用来对付电流的谐波问题，让输出电流更正弦。代码实现思路大概如下：

omega0 = 2 * pi * 50; % 基波角频率
kq = 100; % QPR控制器增益
kp = 0.1; % 比例系数
s = tf('s');
QPR = kq * s / (s^2 + omega0 * s / Q + omega0^2) + kp; % QPR控制器传递函数

这段代码里，先设定了基波角频率 omega0，这里是50Hz交流电的角频率。kq 是QPR控制器的增益，它决定了对特定频率谐波的抑制能力。kp 是比例系数，和PI里的比例系数类似，辅助控制。通过构建 QPR 这个传递函数，就能对电流中的谐波进行有效抑制，让输出电流更接近理想的正弦波。

虚拟阻抗环节

虚拟阻抗环节的加入，主要是为了改善逆变器输出特性，增强系统稳定性。比如说在并联逆变器系统中，它能有效抑制环流。虽然代码实现相对复杂点，但原理不难理解，简单讲就是通过算法模拟出一个阻抗特性，对逆变器输出进行调节。

两种负载情况

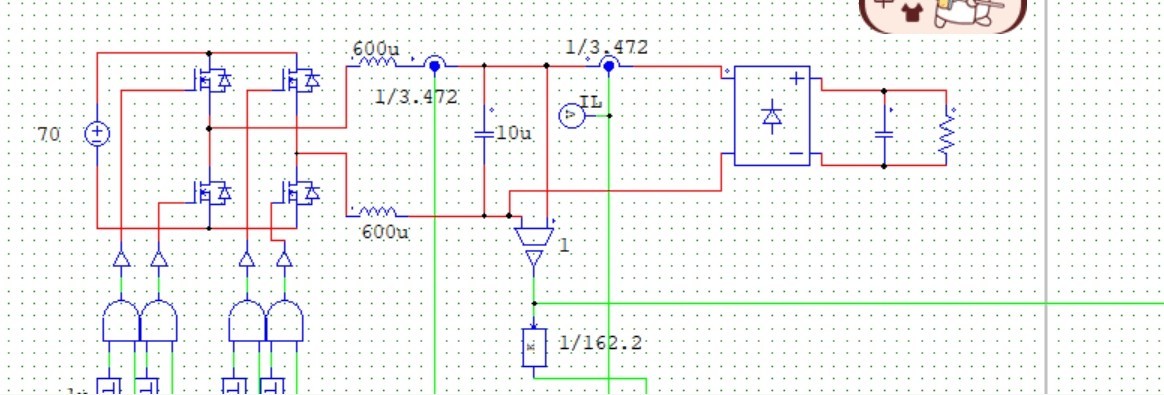

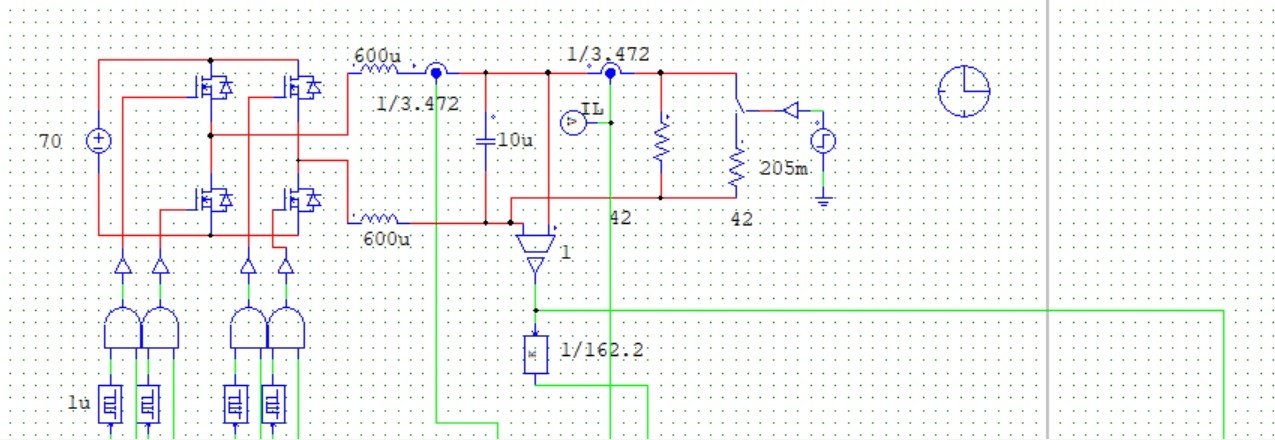

这系统支持两种负载，线性负载和非线性负载。线性负载就像电阻、电感、电容这些规规矩矩按欧姆定律来的家伙，处理起来相对容易。而非线性负载，像二极管整流器、变频器这些，会产生大量谐波，对逆变器的控制策略是个不小的挑战。但咱这双环控制系统加上虚拟阻抗环节，就能较好地应对这两种情况。

实验模型及烧录

这实验模型可以烧录到DSP（数字信号处理器）里实际运行。通过将模型转化为DSP能识别的代码，就能在实际硬件平台上进行测试。具体的烧录过程因DSP型号而异，不过大致思路就是把模型编译生成的可执行文件，通过专门的烧录工具写入DSP的存储芯片里。

PSIM中搭建的虚拟阻抗单相并网逆变器双环控制系统 外环采用PI控制器，内环采用QPR控制，加入虚拟阻抗环节 有两种负载，一种是线性负载，一种是非线性负载 实验模型可以烧录至dsp，有对应的实验模型 模型仅供学习和参考仅包模型可以正常运行，得到图示结果

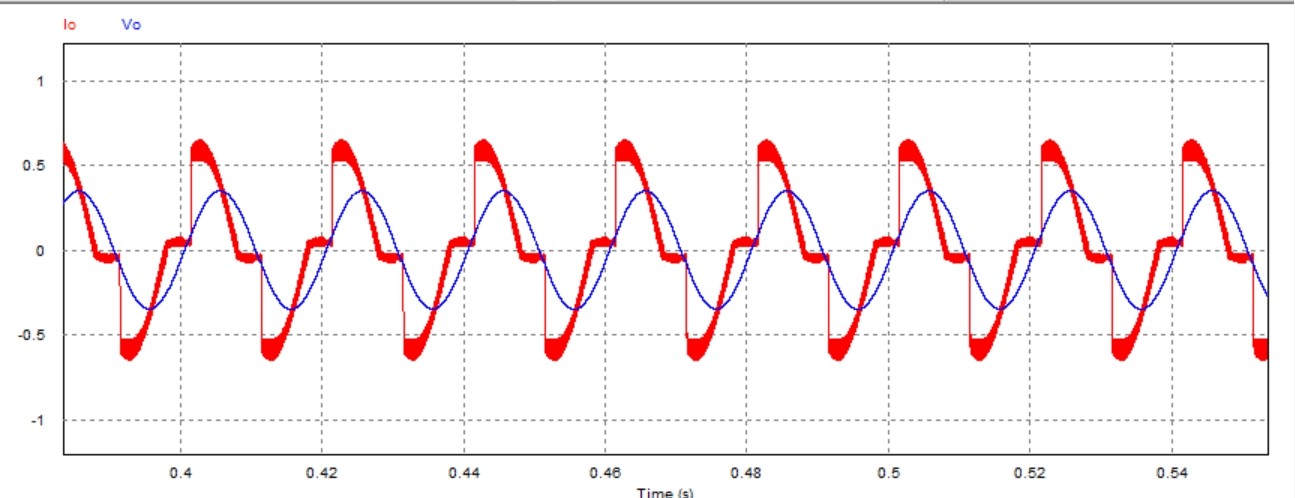

这模型仅供学习和参考，能保证正常运行，并且能得到图示结果。通过这些结果，我们可以分析系统在不同负载下的性能，比如输出电压的稳定性、电流的谐波含量等等，为进一步优化控制策略提供依据。

总之，在PSIM里搭建的这个虚拟阻抗单相并网逆变器双环控制系统，无论是从理论研究还是实际应用角度，都有不少值得探索的地方。希望这篇博文能给对这块感兴趣的小伙伴一些启发。
